热电阻温度变送器

温度变送器计量检定标准概述：温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200~1800℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。

它通常和显示仪表、记录仪表以及各种控制系统配套使用，温度变送器采用热电偶、热电阻作为测温元件，从测量元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4~20mADC或0~10mADC恒流信号输出。

温度变送器的校验接线和校验方法，通过接线图完整地展示了二种温度变送器的接线原理，形象的说明了实际的校验过程，为温度变送器的正常使用提供了可靠的保障。

工作原理温度变送器的校验接线和校验的工作原理，是通过接线图完整地展示了二种温度变送器的接线原理，形象的说明了实际的校验过程，为温度变送器的正常使用提供了可靠的保障。

在石油化工行业中,温度的测量是非常重要的,热电阻和热电偶是常用的传感器,与之相配的是温度变送器,因此,对温度变送器的校验就显得十分重要。

一、温度变送器校验所用的仪器校验温度变送器，需要下列标准仪器及设备： ?1、 III型热电偶温度变送器 0.5级 DBW-1120/B（ib）；2、 III型热电阻温度变送器 0.5级 DBW-122/B（ib）；3、毫伏信号发生器 1.0级 DFX-02;4、标准电位差计 0.5级 UJ-36(或UJ-37);5、精密电阻箱 0.02级 6位6、标准电流表 0.05级 0~30MA DC;7、标准数字电压表 0.05级 5位8、水银温度计最小分度为0.1℃二、温度变送器的分类III型变送器有三个品种：一种是将直流信号Vi线性的转换成4~20mA直流电流或1~5V的直流电压输出的直流毫伏变送器，另两种是分别与热电偶和热电租相配合的，将温度信号t线性的转换成统一的4~20mA直流电流信号I。

和1~5V直流电压信号V。

PT100热电阻温度变送器接线
目前热电阻的引线主要有三种方式
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的较常用的[1]。

3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。

可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。

热电阻采用三线制接法。

采用三线制是为了消除连接导线电阻引起的测量误差。

这是因为测量热电阻的电路一般是不平衡电桥。

热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。

采用三
线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

MXSBWZ热电阻温度变送器模块产品说明书一、概述温度变送器是一种小型、高精度的测温仪表。

与现场传感器连在一起构成测温回路。

它采用二线制传送方式（两根导线作为电源输入，同时作为信号输出的公用传输线），将热电阻的信号变换成线性的4~20m A的输出信号。

MXSBWZ系列温度变送器作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

1、采用密封结构，因此耐震，耐湿，适合恶劣现场环境中安装使用。

2、直接输出4~20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

3、变送器具有输入端开路指示功能。

4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠。

二、技术参数1. 工作制式：两线制4～20mA输出热电阻输入信号为：（1）二线制（2）三线制。

2. 精度等级：0.1%FS、0.2%FS、0.5%FS。

3. 工作电压:DC24V±1V.4. 量程范围:（1）热电阻Pt100（特殊量程用户可以指定）-50℃~50℃ ; 0℃~50℃;0℃~100℃; 0℃~150℃;0℃~200℃; 0℃~300℃;0℃~600℃.5. 工作环境:温度:-0℃~85℃,湿度:0～95%RH.6. 负载能力：≤500Ω.7. 外形尺寸：45mm×41mm.三、主要功能1. 输入信号：热电阻温度信号：Pt100或热电偶.2. 变送输出：4~20mA。

四、调整说明热电阻温度量程:Pt100，产品外观如下:变送器接线图（Pt100）调试步骤:在左边输入端接入标准电阻箱（如ZX38/11型和ZX-25a型），其中上两路为电阻箱的公共端，在输出端串接上标准电流表和24VDC稳压电源。

改变信号源发生器(电阻箱)，使之等于量程的下限对应阻值，调整调零电位器，使电流表的读数为4mA，改变信号源，使之等于量程的上限对应阻值，调整调满电位器，使电流表的读数为20mA即可。

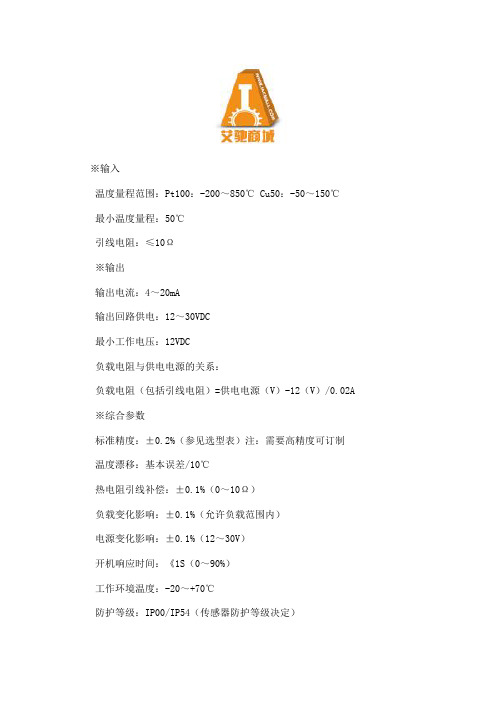

※输入
温度量程范围：Pt100：-200～850℃ Cu50：-50～150℃
最小温度量程：50℃
引线电阻：≤10Ω
※输出
输出电流：4～20mA
输出回路供电：12～30VDC
最小工作电压：12VDC
负载电阻与供电电源的关系：
负载电阻（包括引线电阻）=供电电源（V）-12（V）/0.02A ※综合参数
标准精度：±0.2%（参见选型表）注：需要高精度可订制
温度漂移：基本误差/10℃
热电阻引线补偿：±0.1%（0～10Ω）
负载变化影响：±0.1%（允许负载范围内）
电源变化影响：±0.1%（12～30V）
开机响应时间：《1S（0～90%）
工作环境温度：-20～+70℃
防护等级：IP00/IP54（传感器防护等级决定）
电磁兼容：符合IEC61000，EN61000
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

温度变送器(进口组装)温度变送器直接安装于热电偶和热电阻接线盒内（与不同结构形式的热电偶和热电阻构成热电偶一体化温度变送器或热电阻一体化温度变送器），将热电偶和热电阻（三线制）信号转化为二线制4-20mA输出。

温度变送器常用于热电偶或热电阻信号需要远距离传送、现场有较强干扰源存在或信号需要接入DCS系统时使用。

本温度模块是一种低价位、非隔离的高精度温度变送器，它采用独特的双层电路板结构，下层是信号调理电路，上层电路可定义传感器类型和测量范围。

产品特性1、性化输出两线制4-20mA标准电流信号，模块化结构2、云润企业直接引进英国进口电路、制造工艺和结构，保持本产品与原装进口温度变送器具有同等性能指标和外观。

3、热电偶温度变送器带冷端自动补偿。

变送器有电源极性反接保护电路，当输出接线接反时对线路起保护作用（此时回路电流为零）；传感器的不正确接线无论是高限或低限都将导致变送器输出饱和；产品具有RFI/EMI保护，有利于提高了测量的稳定性。

4、产品全部采用优质进口电子元件，性能可靠；云润仪表制造有限公司变送器价格为原装进口温度变送器八分之一5、本产品量程用户不能自由修改，由我公司出厂时确认生产。

6、温度变送器电磁兼容性符合欧洲电工委员会（EC)的BS EN 50081-1和BS EN 50082-1标准。

7、变送器的接线通过壳体顶部的螺丝端子完成。

为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏蔽电缆，屏蔽线只能在一端接地。

热电阻温度变送器的三条输入接线必须等径等长度，以保证每条引线的电阻相同。

8、变送器的中心孔用于传感器信号接线，传感器的信号线通过螺丝直接拧在变送器的输入端子上。

设计的螺丝端子接受内部或外部接线方式。

说明：智能温度变送器才能自由设定变送器输入信号及量程技术指标1、输入信号：铂电阻变送器—Pt100分度号铂电阻信号输入热电偶变送器—K型热电偶、E型热电偶、S型热电偶、B型等热电偶信号输入2、供电电压：10-30VDC3、负载电阻：0-500Ω4、输出信号：二线制4-20mA，最大30mA5、温度变送器精度：热电偶温度变送器精度：0.5%FS铂电阻温度变送器精度：0.2%FS7、温度稳定性：零点漂移标准0.05%FS/℃量程漂移标准0.002%FS/℃6、回路保护：带反向连接保护（防止电源正负极）8、温度变送器功耗：≤0.5W9、工作环境温度：工作温度：0-70℃储存温度：-40-70℃10、工作环境湿度：＜95%RH（非冷凝）11、温度变送器重量：约35克12、外形及安装尺寸：热电偶温度变送器Ф45mm，H27mm，安装孔距36mm，安装孔Ф5.5m，接线柱内孔Ф2.5mm铂电阻温度变送器Ф42mm，H23mm，安装孔距33mm，安装孔Ф5.5m热电偶温度变送器接线图热电阻温度变送器接线图热电偶温度变送器选型表SWP—TC—□—□ / □| | |—————————————量程上限(20mA输出时对应的温度值)| |———————————————量程下限(4mA输出时对应的温度值)|——————————————————01 B分度号输入(量程在400-1800℃范围可选）|——————————————————02 S分度号输入(量程在0-1600℃范围可选）|——————————————————03 K分度号输入(量程在0-1300℃范围可选）|——————————————————04 E分度号输入(量程在0-1000℃范围可选）|——————————————————05 T分度号输入(量程在-199.9～320℃范围可选）|——————————————————06 J分度号输入(量程在0-1200℃范围可选）铂电阻温度变送器选型表SWP—TR—08 /□—□| | |—————————————量程上限（20mA输出时对应的温度值）| |————————————————量程下限（4mA输出时对应的温度值）||——————————————————08 Pt100输入（量程在-200～650℃范围可选）选型举例例1：SWP-TC-03-0/1300K型热电偶温度变送器，量程0-1300℃例2：SWP-TC-02-0/1600S型热电偶温度变送器，量程0-1600℃例4：SWP-TR-08-0/400铂电阻温度变送器，量程0-400℃例5：SWP-TR-10- -50/150铜电阻温度变送器，量程-50～150℃热电偶温度变送器实物彩图铂电阻温度变送器实物彩图Pt100铂电阻温度变送器如何修改量程Pt100温度变送器通常提供六种标准的量程范围供选择。

概述General是一家专业制造温度传感器和变送器的工厂，是中国工业温度检测仪表的主要供应商之一，我们拥有完整的机械加工和电子产品生产设备，它已经成为了工业温度测量领域的领跑者之一。

我们的温度仪表精度高，可靠性好且价格经济，同时我们根据客户的需要提供非标准件产品的定制服务和所有需要的附件。

我们设立了I级检定标准的温度校验室，拥有行业内最高端的检测设备，且通过了国家计量院和上海计量院权威部门的检定认证。

在上海工厂成立了自己的研发中心，与高校、科研所建立了技术合作伙伴关系，聘请多位著名专家指导监督生产，针对任何特殊的测量需要，各种机械结构的传感器、热套管、外壳能够确保仪表即使在恶劣的环境中（如防爆场合、化工厂、发电厂）也能保持最好的性能，从单个的测量点到数百个乃至1000个测量点的大型工厂，都能为客户提供最快速，最优化的解决方案，将用我们在这一领域的丰富经验为您提供最优质的服务。

GTAM始终做品质最好，为客户提供最高质量水准的国际级产品。

GTAM is a company specializing in producing temperature sensors and transmitters and one of the important suppliers of China industrial temperature instruments. With the complete equipment of machining and electronics production, the company has become one of the leaders in the realm of industrial temperature measurement. The company’s temperature measuring instruments are precise, reliable and economical. Moreover, the company can provide ordering service of nonstandard products and all necessary accessories according to different demand of users. .The company established a temperature calibration laboratory of grade I calibration standard and has the most high-end measuring equipment in this line, which has passed the calibration certification of such authorities as National Measurement Institute and Shanghai Measurement Institute.We have set up the temperature check office of Class I inspection standard and possesses top detection equipment among the trade and have passed the inspection and attestation of the authorities like National Measurement Institute and Shanghai Measurement Institute.The company set up a R&D Center in Shanghai, established technical cooperative partnership with universities and research institutes and invited many famous experts to direct and supervise production. Aimed at special measurement requirements, the sensors, thermal sleeves and casings of various machineries are provided to ensure instruments keep the top performance even in severe environment (such as the environment of anti-explosion requirement, chemical plants and generating plants). The company can provide fast and optimized solution for the factories that have single measuring point or hundreds of even thousands of measuring points. The company will provide you with the high-quality service by the rich experience in this line.GATM always manufacture the best products and provide users with international -level products of top quality.GTAM Expert™装配式热电偶Assembly Thermocouple工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表、调节器、PLC和DCS系统配套使用。

热电偶(热电阻)一体化温度变送器温度变送器的概述SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

温度变送器的主要特点·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；温度变送器的工作原理热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

温度变送器热电阻与热电偶的差别
-200----500 度选热电阻500-200度选热电偶
选择热电偶要根据使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合考虑。

1、测量精度和温度测量范围的选择
使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

2、使用气氛的选择
S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就不太严格。

3、耐久性及热响应性的选择
线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。

要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。

4、测量对象的性质和状态对热电偶的选择
运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。

选型流程：型号--分度号—防爆等级—精度等级—安装固定形式—保护管材质—长度或插入深度。

热电阻变送器原理
热电阻变送器是一种常用的温度传感器，用于测量液体、气体和固体等各种介质的温度。

它基于热电阻效应，即随着温度的变化，导线电阻也会发生相应的变化。

其工作原理可描述如下：
1. 热电材料选择：热电阻变送器中常使用的热电材料是铂
（PT100或PT1000），其具有温度-电阻特性良好的特点。

2. 线性传感器：根据铂的特性曲线，热电阻变送器设计为线性传感器，即热敏电阻的电阻值与温度呈线性关系。

3. 调制电路：热电阻变送器中采用了一种特殊的调制电路，它将线性的温度信号转换为标准的电流或电压信号。

4. 温度测量电路：热电阻变送器内部还包含一个温度测量电路，用于测量热电阻的电阻值，并将其转换为相应的温度信号。

5. 输出信号处理：测量电路将测得的温度信号通过输出电路进行处理和调整，使得输出信号与温度变化之间的关系更为准确和稳定。

6. 传输信号：经过信号处理后，温度信号以模拟电流信号（通常为4-20mA）或模拟电压信号（通常为0-10V）的形式传输
到控制室或其他需要的地方，以供后续的处理或显示。

总之，热电阻变送器通过利用热电材料（如铂）的温度-电阻特性，将温度信号转换为相应的模拟电流或电压信号，实现了对温度的准确测量和传输。

ws905022温度变送器说明书
一体化温度变送器，是较为小巧的圆形的那种温度变送器，该产品是与铠装的温度变送器一体安装的，所以又称为一体化温度变送器。

该变送器是将前级有分度的热电阻或者热电偶等信号转换为标准的二线制4-20mA信号的产品，输出信号回路需要后级提供24V供电，信号的转换没有经过隔离，转换精度为0.5%。

热电阻温度变送器更换，如果温度变送器量程包含您热电阻的标定范围的话就不需要更换。

比如：现用热电阻：-200-450度，热电阻温度变送器温度范围是-200-850度，需要更换热电阻范围为：0-600度的，此时热电阻温度变送器的温度范围包含需要更换的热电阻的温度范围，就不需要更换温度变送器的，温度变送器一进二出，原有的后级仪表设置的温度范围也不需要更换的。

热电阻输入信号隔离模块，WS90501，PT1000-200度输入，4-20mA输出，供电DC24V，一进一出等同型号TSP-TR1P11/0-200，WS90502，PT1000-200度输入，4-20mA输出，供电DC24V，温度变送器WS9050，一进二出等同型号TSP-TR2P11/0-200，WS905022，PT1000-200度输入，温度变送器，4-20mA输出，供电DC24V，二进二出等同型号TSP-TR5P11/0-200。

热电阻信号转模拟量电流电压信号，三端隔离，滤除干扰。
