玻化微珠保温砂浆性能指标

玻化微珠保温砂浆传热系数
玻化微珠保温砂浆是一种利用玻化微珠作为添加剂的保温材料，具有优异的保温性能。

它能够有效降低建筑物的传热系数，提高建筑的保温效果。

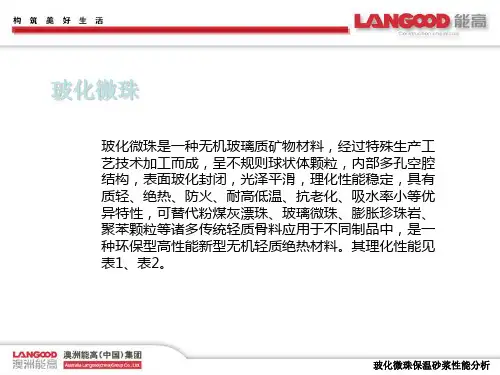

玻化微珠是一种微小的空心珠状颗粒，由玻璃制成。

这些微珠在制备保温砂浆时被添加到水泥或石膏等基材中。

由于微珠本身是空心的，它们能够在材料中形成许多微小的气孔，这些气孔能够降低热传导的效率，从而减少热量的损失。

玻化微珠保温砂浆的传热系数较低，这意味着它能够有效地阻止热量的传递。

这种保温材料能够降低建筑墙体的传热率，使室内温度更加稳定，并减少对供暖和空调系统的依赖。

此外，玻化微珠保温砂浆还具有优异的轻质性能。

由于微珠的轻量化特点，它能够减轻建筑物的整体重量，降低结构负荷，提高建筑的抗震性能。

在施工过程中，玻化微珠保温砂浆的使用也比较方便。

施工人员只需将该砂浆均匀涂抹在建筑墙体的表面即可，不需要进行复杂的操作步骤，从而提高了施工效率。

总之，玻化微珠保温砂浆是一种具有优异保温性能的材料。

它能够降低建筑物的传热系数，提高建筑的保温效果，同时具备轻质、易施工等优点。

在建筑保温领域有着广泛的应用前景。

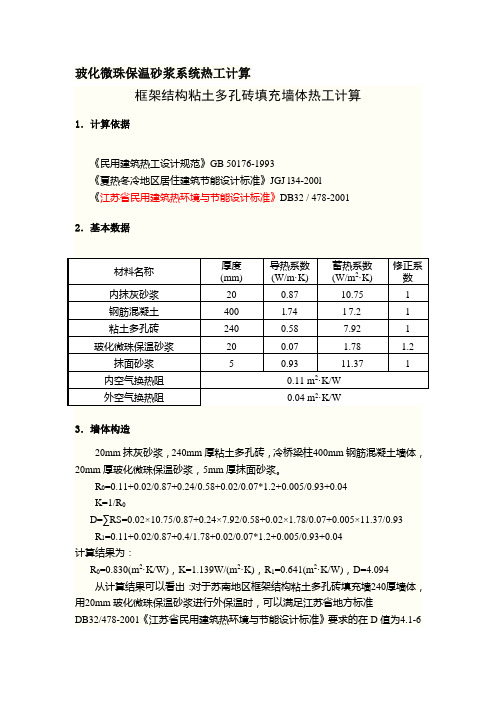

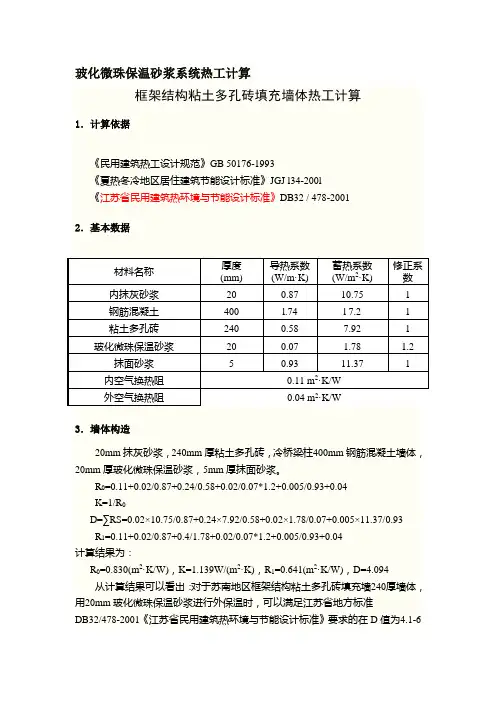

玻化微珠保温砂浆系统热工计算时R0≥0.74m2·K/W的墙体保温隔热要求，冷桥梁柱R1≥0.52 (m2·K/W)满足要求。

针对湿热地区潮湿气候作用下建筑保温砂浆受潮的规律,采用天平称重法对玻化微珠保温砂浆进行了自然状态吸放湿实验,并采用热湿气候风洞实验法对其质量平衡含湿率进行测定,进而采用平板法对其湿平衡状态下的导热系数进行了一系列测试分析.结果表明,在南方地区潮湿气候条件下玻化微珠保温砂浆质量平衡含湿率约为 3.55%;湿平衡状态下玻化微珠保温砂浆导热系数修正系数在1.04～1.11之间,平均值为1.08,考虑受潮现象的复杂性,建议在实际建筑工程节能设计时,该修正系数宜取1.10.关于山西省工程建设地方标准〈玻化微珠保温砂浆应用技术规程〉以370mm厚的粘土实心烧结砖墙为例,若选用外抹30mm厚的玻化微珠保温砂浆，玻化微珠保温砂浆的导热系数取0.06W/m·K，玻化微珠保温砂浆导热系数的修正系数取1.15。

其热工计算过程如下：粘土实心烧结砖墙体部分的传热系数Kp为：Rp＝Ri＋R1＋R2＋R3＋R4＋Re＝1.07m2·K/WKp＝1/RP＝1/1.07＝0.93W/m2·K式中Ri——内表面换热阻，0.11m2·K/W；R1——石灰混和砂浆层热阻，0.02/0.87=0.023m2·K/W；R2——粘土实心烧结砖墙体热阻，0.37/0.81＝0.457m2·K/W；R3——玻化微珠保温砂浆层热阻，0.030/(0.06×1.15)=0.435m2·K/W；R4——抗裂砂浆层热阻，0.005/0.93＝0.005m2·K/W；Re——外表面换热阻，0.04m2·K/W。

玻化微珠保温砂浆墙体保温系统的各种做法及热工性能指标可按表4.3.1～4.3.6选用。

外墙的传热系数采用平均传热系数Km值计算，即按面积加权法求得的传热系数，主要是必须考虑围护结构周边混凝土梁、柱、剪力墙等热桥的影响。

保温砂浆得分类及性能介绍一、简介与分类保温砂浆就是以各种轻质材料为骨料，以水泥为胶凝料,掺与一些改性添加剂，经生产企业搅拌混合而制成得一种预拌干粉砂浆.主要用于建筑外墙保温,具有施工方便、耐久性好等优点。

目前市面上得保温砂浆主要为两种：1、无机保温砂浆（玻化微珠防火保温砂浆，复合硅酸铝保温砂浆），2、有机保温砂浆（胶粉聚苯颗粒保温砂浆）。

二、名词解释保温砂浆就是指由阻隔型保温材料与砂浆材料混合而成得,用于构筑建筑表面保温层得一种建筑材料。

三、无机类保温砂浆详细参数无机保温砂浆(玻化微珠防火保温砂浆,复合硅酸铝保温砂浆）就是一种用于建筑物内外墙粉刷得新型保温节能砂浆材料,以无机玻化微珠(又称闭孔膨胀珍珠岩)作为轻骨料,加由胶凝材料、抗裂添加剂及其她填充料等组成得干粉砂浆。

具有节能利废、保温隔热、防火防冻、耐老化得优异性能以及低廉得价格等特点，有着广泛得市场需求。

具体状态均匀灰色粉体。

性能特点1、无机保温沙浆有极佳得温度稳定性与化学稳定性：无机保温砂浆材料保温系统系由纯无机材料制成。

耐酸碱、耐腐蚀、不开裂、不脱落、稳定性高，不存在老化问题,与建筑墙体同寿命。

２、施工简便，综合造价低:无机保温砂浆材料保温系统可直接抹在毛坯墙上，其施工方法与水泥砂浆找平层相同.该产品使用得机械，工具简单。

施工便利，与其她保温系统比较有明显得施工期短、质量容易控制得优势。

3、适用范围广,阻止冷热桥产生:无机保温砂浆材料保温系统适用于各种墙体基层材质，各种形状复杂墙体得保温。

全封闭、无接缝、无空腔，没有冷热桥产生。

并且不但做外墙外保温还可以做外墙内保温,或者外墙内外同时保温，及屋顶得保温与地热得隔热层，为节能体系得设计提供一定得灵活性。

4、绿色环保无公害:无机保温砂浆材料保温系统无毒、无味、无放射性污染，对环境与人体无害,同时其大量推广使用可以利用部分工业废渣及低品级建筑材料,具有良好得综合利用环境保护效益.５、强度高：无机保温砂浆材料保温系统与基层粘结强度高,不产生裂纹及空鼓.这一点在国内所有得保温材料相比具有一定得技术优势。

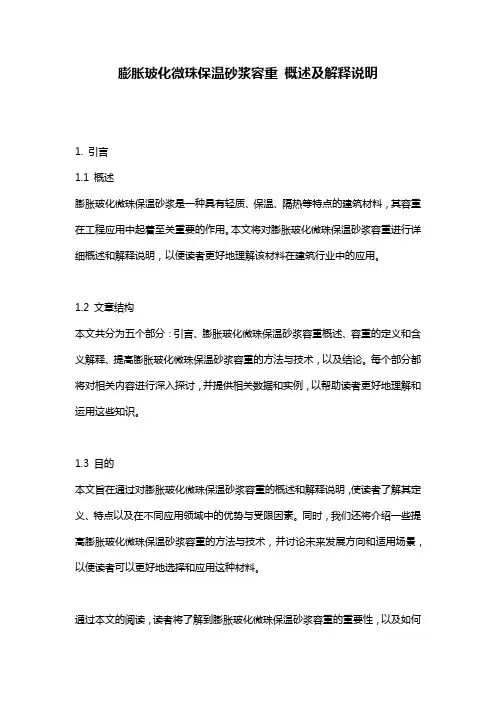

膨胀玻化微珠保温砂浆容重概述及解释说明1. 引言1.1 概述膨胀玻化微珠保温砂浆是一种具有轻质、保温、隔热等特点的建筑材料，其容重在工程应用中起着至关重要的作用。

本文将对膨胀玻化微珠保温砂浆容重进行详细概述和解释说明，以便读者更好地理解该材料在建筑行业中的应用。

1.2 文章结构本文共分为五个部分：引言、膨胀玻化微珠保温砂浆容重概述、容重的定义和含义解释、提高膨胀玻化微珠保温砂浆容重的方法与技术，以及结论。

每个部分都将对相关内容进行深入探讨，并提供相关数据和实例，以帮助读者更好地理解和运用这些知识。

1.3 目的本文旨在通过对膨胀玻化微珠保温砂浆容重的概述和解释说明，使读者了解其定义、特点以及在不同应用领域中的优势与受限因素。

同时，我们还将介绍一些提高膨胀玻化微珠保温砂浆容重的方法与技术，并讨论未来发展方向和适用场景，以便读者可以更好地选择和应用这种材料。

通过本文的阅读，读者将了解到膨胀玻化微珠保温砂浆容重的重要性，以及如何在实际工程中提高其容重。

本文将为建筑行业相关从业人员、研究学者以及对该领域感兴趣的读者提供有价值的参考和指导。

2. 膨胀玻化微珠保温砂浆容重概述2.1 膨胀玻化微珠保温砂浆定义与特点:膨胀玻化微珠保温砂浆是一种以膨胀玻化微珠为主要原料制成的防火、隔音和保温材料。

膨胀玻化微珠是一种由晶相转变而形成的中空微球，具有轻质、高强度、耐火、隔音隔热性能良好等特点。

膨胀玻化微珠保温砂浆在建筑领域得到广泛应用，可用于外墙保温、屋顶隔热和内墙隔音等方面。

2.2 应用领域和优势:膨胀玻化微珠保温砂浆在建筑工程中具有广泛的应用领域。

它可以用作外墙保温层的材料，在冬季有效减少能量损失，在夏季能够降低室内温度升高速度；另外，该材料还适用于屋顶隔热，可以有效减少室内外的温度差异，提高居住的舒适度；此外，膨胀玻化微珠保温砂浆还可以用作内墙隔音材料，减少噪音传播，提供更安静的室内环境。

膨胀玻化微珠保温砂浆相比传统保温材料具有许多优势。

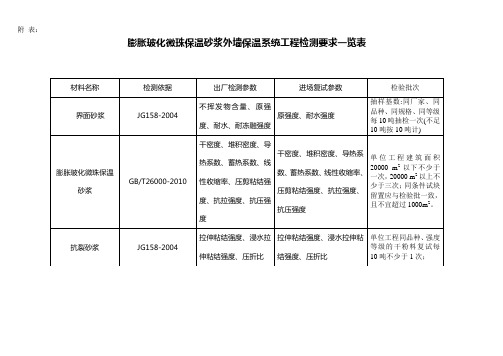

附表：
膨胀玻化微珠保温砂浆外墙保温系统工程检测要求一览表
材料名称检测依据出厂检测参数进场复试参数检验批次
界面砂浆JG158-2004 不挥发物含量、原强
度、耐水、耐冻融强度
原强度、耐水强度
抽样基数:同厂家、同
品种、同规格、同等级
每10吨抽检一次(不足
10吨按10吨计)
膨胀玻化微珠保温
砂浆GB/T26000-2010
干密度、堆积密度、导
热系数、蓄热系数、线
性收缩率、压剪粘结强
度、抗拉强度、抗压强
度
干密度、堆积密度、导热系
数、蓄热系数、线性收缩率、
压剪粘结强度、抗拉强度、
抗压强度
单位工程建筑面积
20000 m2以下不少于
一次，20000 m2以上不
少于三次；同条件试块
留置应与检验批一致，
且不宜超过1000m2。

抗裂砂浆JG158-2004 拉伸粘结强度、浸水拉
伸粘结强度、压折比
拉伸粘结强度、浸水拉伸粘
结强度、压折比
单位工程同品种、强度
等级的干粉料复试每
10吨不少于1次；
耐碱网格布JG158-2004 外观、长度、宽度、网
孔中心距、单位面积质
量、断裂强力、耐碱强
力保留率、断裂伸长
率、涂塑量、玻璃成分
单位面积质量、断裂强力、
耐碱强力保留率、断裂伸长
率、涂塑量、玻璃成分
单位工程不少于1次，
建筑面积在20000m2
以上时不少于3次。

镀锌钢丝网QB/T3897-1999 工艺、丝径、网孔大小、
焊点抗拉力、镀锌层质
量
丝径、网孔大小、焊点抗拉
力、镀锌层质量。

无机玻化微珠（双组分）保温系统工程性能及技术指标一、无机玻化微珠（双组分)保温系统材料性能及指标：1、保温专用界面处理水泥砂浆（以下简称界面剂）：主要用于处理墙体基面层表面,解决由于表面湿润等情况引起基面粘结不牢，抹灰层空鼓，开裂，剥落等问题，可代替传统混凝土表面的凿毛工序。

2、无机玻化微珠(双组分）保温浆料（以下简称保温浆料）：该材料为保温系统的主要构造层，干粉保温浆料可使用时间3小时，终凝24小时，干燥时间72小时;干密度≤300Kg/m3,浆料密度≤680 Kg/m3，抗压强度≥300MPa，导热系数≤0。

07W/㎡。

k,粘结强度≥100 Mpa，软化系数≥0。

6。

3、水泥砂浆抗裂剂(以下简称抗裂砂浆）:由抗裂剂配制的抗裂砂浆为弹性抗裂层，有较好的延伸率和抗裂性能;由于还配有不同弹性模量的纤维，因此可以控制抗裂砂浆的变形量；其主要功能是镶嵌、包裹玻纤网布，具有较好的防水抗裂、抗渗透的效果。

4、热镀锌钢丝网（以下简称钢丝网）：含热镀锌钢丝网的镀锌层的质量≥122g/㎡, 焊点抗拉力＞65N,因其抗拉强度高，且设在弹性抗裂砂浆层中，成为抗裂层的软钢筋，可长期稳定的发挥抗裂作用.二、保温专用界面剂性能指标：三、憎水半硬质岩棉板与无机玻化微珠（双组分）保温浆料性能指标：性能说明:岩棉板容易吸潮受湿，岩棉板里含有岩棉丝，岩棉丝不易溶解，岩棉板在施工时，会造成大量的粉尘，落在人体皮肤有一定伤害，对工地现场环境污染严重，另岩棉板成本价格高；而无机玻化微珠性能优越，价格便宜，适合寿县县医院外墙保温工程施工.四、抗裂砂浆性能指标：五、无机玻化微珠（双组分)保温系统施工工艺要求：1、无机玻化微珠（双组分）保温浆料有干粉浆料与玻化微珠颗粒组成，两种材料使用时，必须按照我公司技术人员现场技术交底的施工配合比混合，再进行加水搅拌制成;该材料应随搅随用，在4小时内用完。

2、基墙面应清理干净，无油渍、浮沉等；旧墙面松动、风化部分应剔除干净，表面突起部分大于10mm应铲平。

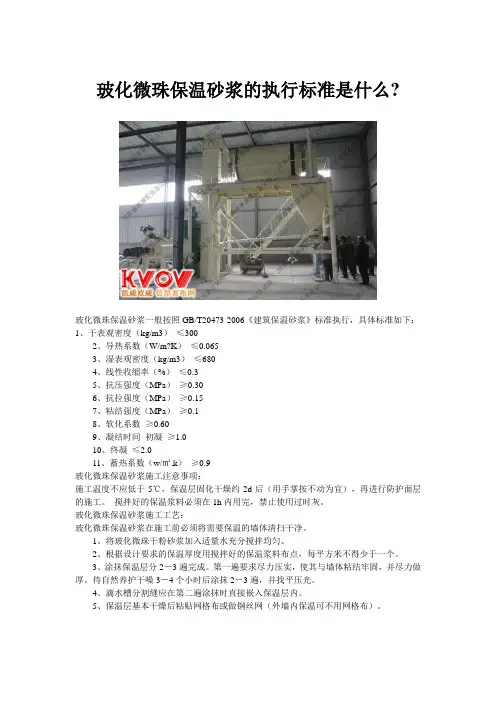

玻化微珠保温砂浆的执行标准是什么?
玻化微珠保温砂浆一般按照GB/T20473-2006《建筑保温砂浆》标准执行，具体标准如下：
1、干表观密度（kg/m3）≤300
2、导热系数（W/m?K）≤0.065
3、湿表观密度（kg/m3）≤680
4、线性收缩率（%）≤0.3
5、抗压强度（MPa）≥0.30
6、抗拉强度（MPa）≥0.15
7、粘结强度（MPa）≥0.1
8、软化系数≥0.60
9、凝结时间初凝≥1.0
10、终凝≤2.0
11、蓄热系数（w/㎡.k）≥0.9
玻化微珠保温砂浆施工注意事项：
施工温度不应低于5℃，保温层固化干燥约2d后（用手掌按不动为宜），再进行防护面层的施工。

搅拌好的保温浆料必须在1h内用完，禁止使用过时灰。

玻化微珠保温砂浆施工工艺：
玻化微珠保温砂浆在施工前必须将需要保温的墙体清扫干净。

1、将玻化微珠干粉砂浆加入适量水充分搅拌均匀。

2、根据设计要求的保温厚度用搅拌好的保温浆料布点，每平方米不得少于一个。

3、涂抹保温层分2－3遍完成。

第一遍要求尽力压实，使其与墙体粘结牢固，并尽力做厚。

待自然养护干噪3－4个小时后涂抹2－3遍，并找平压光。

4、滴水槽分割缝应在第二遍涂抹时直接嵌入保温层内。

5、保温层基本干燥后粘贴网格布或做钢丝网（外墙内保温可不用网格布）。
