机械制造工艺课程设计说明书课程设计的背景和目的机械制造工艺是机械工程专业的重要课程，通过该课程的学习和实践，学生可以掌握机械制造工艺的基本理论和实际操作技能，为日后从事机械制造工艺相关工作打下坚实的基础。
本课程设计旨在让学生通过实际操作，深入了解和掌握机械制造工艺的各个环节和流程，通过实际制作一个复杂的机械零部件，培养学生的综合能力和工程实践能力。
课程设计的内容和要求本课程设计的主要内容包括以下几方面：1. 机械零部件的设计学生需要选择一个具有工程意义的机械零部件进行设计，要求具有一定的复杂性和工艺难度，能够涉及到机械制造工艺的多个环节和工艺流程。
设计过程需要使用计算机辅助设计软件进行，学生需要熟悉并掌握该软件的使用方法。
2. 工艺规程的制定在完成机械零部件的设计后，学生需要制定详细的工艺规程，包括工艺路线和加工工艺参数等。
要求学生考虑到各种工艺因素，如材料的选择、加工方法、工艺装备等，以确保零部件能够按照设计要求加工出来。
3. 工装夹具的设计学生需要根据零部件的形状和加工要求，设计并制作必要的工装夹具，以便于零部件的加工和组装。
工装夹具的设计需要综合考虑到加工精度、工装夹持力和生产效率等因素。
4. 加工工艺的实施学生需要实际使用机床和加工设备，按照制定的工艺规程和使用的工装夹具，对机械零部件进行加工。
加工过程中需要注意操作规程和安全注意事项，确保加工质量和人身安全。
5. 零部件的检验和评价学生需要对加工完成的零部件进行检验和评价，包括尺寸、形状和表面质量等方面。
评价结果需要与设计要求进行比较，并进行分析和总结。
设计报告的要求完成课程设计后，学生需要撰写一份详细的设计报告。
报告要求包括以下几个方面的内容：1.设计的背景和目的：介绍设计的背景和目的，以及本课程设计的意义和价值。
2.设计方案的描述：详细描述机械零部件的设计方案，包括设计过程、设计思路和设计依据等。
3.工艺规程的制定：描述制定工艺规程的过程和方法，包括工艺路线和加工工艺参数等。
《 机械制造工艺学》课程设计说明书班级：XXXXXXXXXX姓名：XXXXXXXXXX学号:XXXXXXXXXXX指导老师：XXXXXXX目录目录一.零件分析零件分析1.1零件尺寸，公差，粗糙度标注零件尺寸，公差，粗糙度标注1.2零件结构工艺性分析零件结构工艺性分析1.3零件的技术要求分析零件的技术要求分析二.根据生产纲领和生产类型确定工艺的基本特征根据生产纲领和生产类型确定工艺的基本特征2.1生产纲领和生产类型生产纲领和生产类型2.2基本特征基本特征三.确定毛坯类型和制造方法，绘制毛坯—零件合图零件合图3.1毛坯种类毛坯种类3.2毛坯结构尺寸，形状毛坯结构尺寸，形状 3.3确定余量，绘制毛坯—零件合图零件合图四.工艺规程设计工艺规程设计4.1定位基准选择定位基准选择4.2工艺路线拟定工艺路线拟定4.2.1确定各加工面的加工方法确定各加工面的加工方法4.2.2加工阶段的划分加工阶段的划分4.2.3工序组合原则工序组合原则4.2.4加工顺序的安排加工顺序的安排4.2.5热处理工序的安排热处理工序的安排4.2.6工艺路线拟定工艺路线拟定五.选择加工设备及工艺装备选择加工设备及工艺装备5.1机床选择机床选择 5.2工艺装备选择六.加工工序设计加工工序设计6.1加工余量确定加工余量确定6.2确定切削用量确定切削用量6.3工时定额确定工时定额确定七.设计小结设计小结八参考文献参考文献序言机械制造工艺学课程设计是我们学完了大学的基础课、技术基础课以及部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练。
其主要目的是让学生把所学的工艺理论和实践知识，在实际的的工艺、夹具设计中综合地加以运用，进而得到巩固、加深和发展，提高我们分析问题和解决生产实际问题的能力，为以后搞好毕业设计和从事相关的技术工作奠定扎实的基础。
通过机械制造工艺课程设计，我们可以在以下几个方面得到锻炼：设计，我们可以在以下几个方面得到锻炼：1、能熟地运用机械制造技术课程及其他相关课程中的基本理论，以及在生产实际中学习到的实践知识，正确地和解决一个零件在加工过程中的定位、夹紧以及工艺路线的合理拟定等问题，从而保证制造的质量、生产率和经济性。

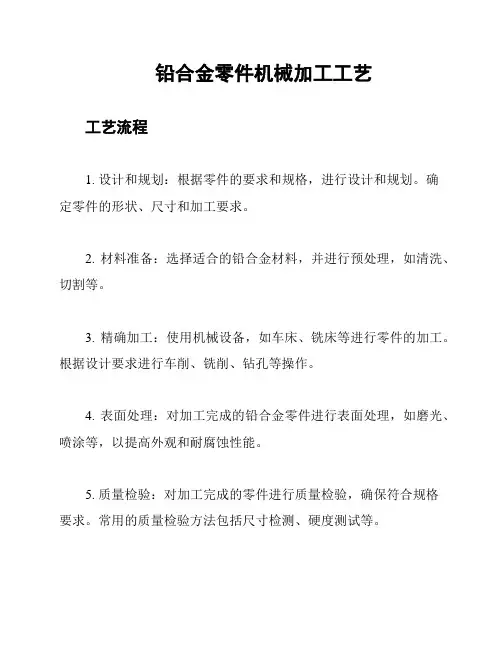

铅合金零件机械加工工艺工艺流程1. 设计和规划：根据零件的要求和规格，进行设计和规划。
确定零件的形状、尺寸和加工要求。
2. 材料准备：选择适合的铅合金材料，并进行预处理，如清洗、切割等。
3. 精确加工：使用机械设备，如车床、铣床等进行零件的加工。
根据设计要求进行车削、铣削、钻孔等操作。
4. 表面处理：对加工完成的铅合金零件进行表面处理，如磨光、喷涂等，以提高外观和耐腐蚀性能。
5. 质量检验：对加工完成的零件进行质量检验，确保符合规格要求。
常用的质量检验方法包括尺寸检测、硬度测试等。
6. 组装和调试：根据需要，将加工完成的零件进行组装，并进行调试和测试，确保其正常运行。
7. 包装和出厂：对组装完成的产品进行包装，以便运输和销售。
加工要点- 铅合金是一种软弱的金属，容易产生切削困难和变形的问题。
在加工中，需要采取合适的刀具、切削参数和工艺措施，以保证加工质量。
- 铅合金具有良好的可加工性和可塑性，可以采用常规的机械加工方法进行加工，如车削、铣削、钻孔等。
- 在铅合金零件的加工过程中，要注意控制加工温度，以避免过热引起变形或质量问题。
- 在进行零件的组装和调试时，要仔细检查零件的加工精度和尺寸，确保各零件之间的配合和运行正常。
安全注意事项- 在铅合金零件的机械加工过程中，要注意使用个人防护措施，如佩戴手套、护目镜等。
避免产生尘埃、飞溅和切削伤害。
- 遵守机械设备的操作规程和安全操作要求，确保设备的正常运行和加工安全。
- 对于加工过程中发现的异常情况，比如异常声音、异味等，应立即停止加工并进行排查。
以上是关于铅合金零件机械加工工艺的简要说明。
具体的加工工艺细节需要根据实际情况进行确定和调整。
加工过程中要根据质量要求和安全注意事项进行操作，以确保加工质量和人身安全。
零件工艺设计说明书范文
一、零件简介
该零件为一个典型的车削零件，用于汽车制造行业。
零件材料为高碳钢，具有良好的强度和耐磨性。
二、工艺流程设计
1.毛坯准备：选用高碳钢作为毛坯材料，并进行热处理以
提高其机械性能。
2.粗加工：去除毛坯大部分余量，为后续精加工提供基础。
3.精加工：对零件进行精细加工，确保尺寸精度和表面质
量。
4.热处理：对零件进行淬火和回火处理，以提高其硬度和
耐磨性。
5.检测：对零件进行检测，确保其符合设计要求。
三、工艺参数选择
1.切削速度：根据零件材料和加工要求，选择合适的切削
速度。
2.进给量：根据零件尺寸和表面质量要求，选择合适的进
给量。
3.切削深度：根据毛坯余量和加工要求，选择合适的切削
深度。
四、工艺装备设计
1.刀具：选用硬质合金刀具，以提高切削效率和刀具寿命。
2.机床：选用数控机床进行加工，以提高加工精度和生产
效率。
3.工装：设计专用工装，以固定零件并确保加工稳定性。
五、质量控制与安全
1.严格控制切削参数和刀具使用，避免超负荷切削和刀具
破损。
2.加强机床维护和保养，确保设备正常运行。
3.遵守安全操作规程，佩戴防护用品，确保生产安全。
机械制造技术基础课程设计说明书设计题目：法兰盘零件的机械加工工艺规程及夹具设计学院：太原理工大学阳泉学院院系：机电系班级： 09机制本姓名：董帅江指导教师：赵彤涌机械制造技术基础课程设计任务书题目：法兰盘零件的机械加工工艺规程及夹具设计内容：1、零件图1张2、毛坯图 1张3、机械加工工序卡 2张4、夹具结构设计装配图 1张5、课程设计说明书 1份目录1 零件的分析 (1)1.1零件的作用 (1)1.2 零件的工艺分析 (1)2 工艺规程设计 (1)2.1确定毛坯的制造形式 (1)2.2基面的选择 (1)2.3制定工艺路线 (2)2.4机械加工余量，工序尺寸及毛坯尺寸的确定 (3)2.5确定切削用量及基本工时 (5)3 夹具设计 (26)3.1问题的提出 (26)3.2夹具设计 (26)参考文献 (29)1 零 件 的 分 析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘（见附图1）， 法兰盘起联接作用是车床上的重要零件。
1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+为中心 ,包括:两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面.这组加工表面是以Φ20045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2 工 艺 规 程 设 计2.1确定毛坯的制造形式零件材料为HT200，中批生产的水平，而且零件轮廓尺寸不大，故采用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，再进行机械加工。
这从提高生产率，保证加工精度上考虑也是应该的。
机械加工工艺流程说明书一、引言机械加工工艺流程说明书旨在详细介绍机械加工的各个阶段和步骤，帮助操作人员更好地理解和掌握机械加工的工艺流程，确保生产过程的高效和质量的稳定。
本说明书将详细介绍机械加工的整体流程和各个环节的具体操作要点。
二、加工准备在进行机械加工之前，必须进行充分的加工准备，以确保后续加工操作的顺利进行。
加工准备的步骤包括：1. 材料检查：检查待加工的材料是否符合要求，包括尺寸、材质等方面的要求。
2. 设备检查：确保使用的机械设备处于正常工作状态，检查设备的各个部件是否完好，并进行必要的维护和保养。
3. 工装准备：根据具体的加工要求，选择合适的工装，并进行调试和校准，确保工装的准确性和稳定性。
三、机械加工过程1. 加工方案确定：根据待加工零件的设计要求和加工条件，确定合适的加工方案，包括加工顺序、切削参数等。
2. 工艺设计：根据加工方案，设计具体的工艺路线和工艺卡，并标明各个工序的加工内容和要求。
3. 材料切割：将待加工材料按照所需尺寸进行切割，确保材料的准确性和一致性。
4. 粗加工：根据工艺卡要求，进行粗加工，包括车削、铣削、钻削等操作，以实现零件初始形状的确定。
5. 精加工：在粗加工的基础上，进行精加工，包括磨削、镗削、螺丝攻牙等操作，以实现零件的精确尺寸和表面质量要求。
6. 组装与调试：进行零件的组装和调试工作，确保零件的各个部件正确、稳定地组合在一起，并满足装配尺寸的要求。
7. 接口处理：根据零件的功能和要求，进行接口处理，包括焊接、切割、组合等工艺操作，以满足零件的特定功能需求。
8. 表面处理：对于需要表面处理的零件，进行表面清洁、打磨、喷涂等操作，以提高零件的表面质量和耐腐蚀性。
四、质量控制为确保机械加工过程中的质量稳定和一致性，必须进行严格的质量控制。
质量控制的步骤包括：1. 尺寸检测：使用合适的检测设备和工具，对加工后的零件进行尺寸检测，确保尺寸符合设计要求。
2. 表面质量检查：使用目视检查和相关表面检测设备，对零件的表面质量进行检查，包括毛刺、划痕等。
数控铣床零件加⼯⼯艺设计说明书技师学院毕业论⽂题⽬：数控铣床零件加⼯⼯艺设计系部：机电⼯程系专业：数控加⼯姓名：指导教师：摘要随着科学技术飞速发展和经济竞争的⽇趋激烈，机械产品的更新速度越来越快，数控加⼯技术作为先进⽣产⼒的代表，在机械及相关⾏业领域发挥着重要的作⽤，机械制造的竞争，其实质是数控技术的竞争。
数控编程技术是数控技术重要的组成部分。
从数控机床诞⽣之⽇起，数控编程技术就受到了⼴泛关注，成为CAD/CAM系统的重要组成部分。
以数控编程中的加⼯⼯艺分析及设计为出发点，着⼒分析零件图，从数控加⼯的实际⾓度出发，以数控加⼯的实际⽣产为基础，以掌握数控加⼯⼯艺为⽬标，在了解数控加⼯铣削基础、数控铣床⼑具的选⽤、数控加⼯⼯件的定位与装夹、拟定加⼯⽅案、确定加⼯路线和加⼯内容以及对⼀些特殊的⼯艺问题处理的基础上，控制数控编程过程中的误差，从⽽⼤⼤缩短了加⼯时间，提⾼了效率，降低了成本。
本⽂主要研究了轮廓和孔的数控铣削⼯艺、⼯装以及在此基础上的数控铣床的程序编制。
侧重于设计该零件的数控加⼯夹具，主要设计内容有：完成该零件的⼯艺规程（包括⼯艺简卡、⼯序卡和数控⼑具卡）和主要⼯序的⼯装设计。
并绘制零件图。
⽤G代码编制该零件的数控加⼯程序。
关键词：FANUC、数控加⼯、数控编程⽬录摘要 (2)⽬录 (3)引⾔ (4)1.数控铣 (5)2.FANUC系统 (6)2.1 FANUC系统简介 (6)2.2G代码 (10)2.3M代码....... . . (12)3零件图⼯艺分析 (14)3.1零件结构和加⼯ (14)3.2基准选择 (14)3.3⽑坯和材料的选择 (15)3.4加⼯路线的设计 (16)3.5⼑具选择 (16)3.6切削⽤量的选择 (17)3.7拟定数控切削加⼯⼯序卡 (18)3.8⼯序设计 (19)4加⼯⼯序 (20)4.1确⽴编程原点 (20)4.2编辑程序 (22)5操作步骤 (24)5.1先开机床 (24)5.2回参考点 (25)5.3参数设定 (25)结束语 (26)致谢 (27)参考⽂献 (28)引⾔毕业实践⼯作对于每⼀个即将毕业的毕业⽣来说都是⾮常重要的,它对我们以后⾛上⼯作岗位很有帮助。
机械零件设计的一般步骤-概述说明以及解释1.引言1.1 概述概述部分的内容：机械零件设计是指根据机械系统的要求和功能，对零件进行设计和制造的过程。
在机械工程领域中，零件设计是至关重要的一步，直接关系到机械系统的性能和可靠性。
随着科技的进步和创新的推动，机械零件设计的方法和步骤也在不断演变和完善。
在设计机械零件之前，首先需要进行充分的市场调研和技术研究，了解现有产品和技术的发展趋势，为零件设计提供必要的背景和依据。
其次，机械零件设计的一般步骤包括需求分析、概念设计、详细设计、验证和优化这几个重要环节。
需求分析阶段主要是明确机械系统对零件的功能、性能和约束等要求，为后续的设计工作奠定基础。
在概念设计阶段，设计师需要根据需求分析的结果，进行初步的设计方案构思，包括形状、结构、材料等方面的选择。
通过建立模型和进行仿真分析，评估和优化各种设计方案，最终确定最佳的概念设计。
详细设计阶段是对概念设计的细化和完善，包括具体的优化方案的制定、零件的尺寸和形状的确定、以及材料和加工工艺的选择等。
在这个阶段，设计师需要考虑到制造过程中的可行性和成本效益，并进行必要的工艺性分析和增量设计。
验证阶段是对设计结果进行验证和测试，包括制造样品、实际测试和使用场景模拟等。
通过实际的测试和验证，检验设计的正确性和性能。
如果发现问题，还需要进行相应的修改和调整。
最后的优化阶段是根据验证结果和用户反馈，对设计进行进一步的改进和优化。
通过不断地迭代优化，最终实现设计的最佳性能和可靠性。
综上所述，机械零件设计的一般步骤包括需求分析、概念设计、详细设计、验证和优化等几个关键环节。
每个环节都需要充分的市场调研和技术研究作为支撑，同时也需要设计师的经验和专业知识的综合运用。
通过合理的设计流程和方法，可以更好地实现机械零件设计的目标和要求。
1.2 文章结构文章结构是指文章的组织方式和相互关系，它是文章撰写的基本蓝图。
通过良好的文章结构，可以使读者更好地理解和把握文章的核心内容。

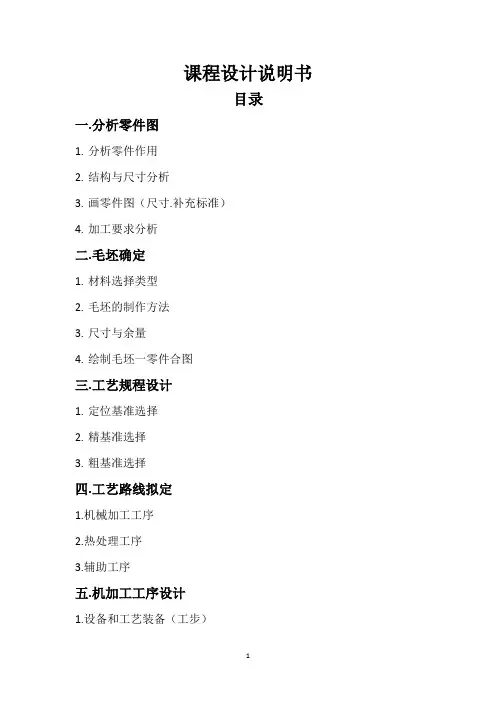

课程设计说明书目录一.分析零件图1.分析零件作用2.结构与尺寸分析3.画零件图（尺寸.补充标准）4.加工要求分析二.毛坯确定1.材料选择类型2.毛坯的制作方法3.尺寸与余量4.绘制毛坯一零件合图三.工艺规程设计1.定位基准选择2.精基准选择3.粗基准选择四.工艺路线拟定1.机械加工工序2.热处理工序3.辅助工序五.机加工工序设计1.设备和工艺装备（工步）2.加工余量3.工序尺寸及公差4.切削用量一.分析零件图1.分析零件作用主要作用是保证对箱体起密封作用，使箱体在工作时不致让油液渗透。
填料箱的作用主要是为了封闭泵壳与泵轴之间的空隙，不使泵内的水流不留到外面来也可阻止外面的空气进入到泵内。
始终保持水泵内的真空。
2.结构与尺寸分析主要用于加工的零件有孔.外圆和端面。
孔的装配和设计都是重要的标准，因此对加工精度和外表粗糙度的要求非常严格。
内外圆之间的同轴度及端面与孔的垂直度也有一定的技术要求。
题目所给的填料箱盖有两处加工表面。
其间有一定位置要求。
根据《机械制造工艺设计简明手册》1.4-28，填料箱盖的零件图中明确规定了一系列严格的技术要求，以确保其质量和性能。
（1）以Ф65H5（0 -0.013）轴为中心加工表面。
包括：尺寸为Ф65H5（0 -0.013）的轴，表面粗糙度为1.6，尺寸为Ф80的与Ф65H5（0 -0.013）相接的肩面，尺寸为Ф100f8（-0.036 -0.090）与Ф65H5（0-0.013）同轴度为0.025的面。
尺寸为Ф60h5（+0.046 0）与Ф65H5（0-0.013）同轴度为0.025的孔。
（2）以Ф60h5（+0.046）孔为中心的加工表面。
尺寸为78与Ф60h5（+0.046）垂直度为0.012的孔底面，表面粗糙度为0.4，许研磨。
（3）以Ф60h5（+0.0460）孔为中心均匀分布的12孔，6-Ф13.5,4-M10-6H深20孔深24及4-M10-6H 。
（4）其它未标注表面的粗糙度要求为6.3，粗加工即可满足要求。
目录1、零件的分析 (1)1.1 零件的作用 (1)1.2 零件的工艺分析 (1)1.3 位置要求： (1)2、工艺规程设计 (3)2.1确定毛坯的制造形式 (3)2.2 基面的选择 (3)2.2.1 粗基准的选择： (3)2.2.2 精基准的选择： (3)2.3 制定工艺路线 (4)2.3.1 工艺路线方案一： (4)2.3.2 工艺路线方案二 (4)2.3.3 工艺方案的比较与分析 (5)2.4 机械加工余量、工序尺寸及公差的确定: (6)3、确定切削用量及基本工时 (8)3.1工序Ⅰ (8)3.2工序Ⅱ (9)3.3工序Ⅲ (10)3.4工序Ⅳ (11)3.5工序V (12)3.6工序Ⅴ (13)3.7工序Ⅵ (14)3.8工序Ⅷ (14)4、夹具设计 (16)4.1问题的提出 (16)4.2夹具设计 (16)4.2.1定位基准选择 (16)4.2.2切削力及夹紧力计算 (16)4.2.3定位误差分析 (16)参考文献: (18)1 零件的分析1.1 零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22mm孔与操纵机构相连，二下方的φ55mm半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求。
需要加工的表面：1.小孔的上端面、大孔的上下端面；2.小头孔0.02122+-Φmm以及与此孔相通的8Φmm的锥销孔、8M螺纹孔；3.大头半圆孔55Φmm；1.3 位置要求：小头孔上端面与小头孔中心线的垂直度误差为0.05mm、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm。
机械零件加工制造工艺设计-----------------------作者：-----------------------日期：机械制造工艺学课程设计实例机械制造工艺学课程设计说明书设计题目设计“配气机构摇臂轴”零件的机械加工工艺规程及工艺装备设计者刘梅芳指导教师杨振祥学号 1102070513中南大学机车车辆教研室2011年 1 月 11 日内容：1. 零件图 1张2. 毛坯图 1张3. 课程设计任务书 1份4. 机械加工工艺工程卡片 1张5. 机械加工工序卡 8张6. 夹具装配图 1张7.课程设计说明书 1份序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性的训练，希望在设计中能锻炼自己分析问题、解决问题的能力，为自己今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，希望各位老师给予指教。
一、零件的分析（一）零件的作用及技术要求1、零件的作用配气机构是进、排气管道的控制机构，它按照发动机的作功次序和每一缸的工作循环的要求，适时地开闭进、排气门、向气缸供给可燃混合气（汽油机）或新鲜空气（柴油机）并及时排出废气。
一般由凸轮轴、气门推杆、挺柱、气门摇臂、摇臂控制轴、气门导管以及气门等部件构成。
摇臂轴是一空心圆轴，用数个支座安装在气缸盖上，摇臂套装在摇臂轴上，并能在轴上作圆弧摆动。
轴内孔与主油道相通，供给配气机构润滑油2。
主要技术要求零件图上主要的技术要求为：1)摇臂轴调质硬度为HB255-302；B表面淬火硬度HRC55-60，硬化深度1-1.5mm；2）探伤检查。
（二）零件的工艺性分析配气机构摇臂轴这个零件从附图1上可以看出，它一共有以下7组加工表面，分述如下：1、 Φ50h8轴：轴径039.050-mm ，表面粗糙度为Ra6.3μm ，端倒角2mm ×45°。
2、摇臂轴总长：保证尺寸25005.0-mm ，表面粗糙度为Ra0.8μm 。
3、 端侧面表面粗糙度为Ra6.3μm 。
4、 Φ27圆槽：槽径Φ27，到端侧面保证尺寸17±0.1mm ，铣刀加工，槽深至摇臂轴外径表面保证尺寸17mm ，两个，槽间距保证尺寸216±0.1mm ，表面粗糙度为Ra6.3μm ，。
5、 两个Φ5孔 ：孔径Φ5，两端倒角1.5mm ×45°，两孔距95±0.2mm ，孔中心轴距离端侧面保证尺寸77.5±0.2mm ，表面粗糙度为Ra12.5μm 。
6、 Φ8.5孔：孔径Φ8.5，两端倒角1mm ×45°表面粗糙度为Ra12.5μm 。
7、 90°销钉孔：孔深5mm ，孔中心轴距离端侧面保证尺寸47.5±0.1mm ，表面粗糙度为Ra12.5μm 。
二、工艺规程设计（一）确定毛坯的制造形式配气机构摇臂轴在整个设备中的作用非常重要，需要选用可靠性高的材料。
42CrMo 钢强度、淬透性高，韧性好，淬火时变形小，高温时有高的蠕变强度和持久强度。
零件材料选用42CrMo 钢。
零件材料为42CrMo ，考虑到摇臂轴在应用过程中经常承受交变和冲击性载荷，因此选用锻件，以便使金属纤维尽量不被切断，保证零件工作可靠。
由于零件采用单件大批量生产，而且零件的轮廓尺寸不大，可以采用锻造件，可以采用热轧圆钢，可以直接从钢材市场上购得。
这从提高生产率，保证加工精度上考虑也是应该的。
（二）基面的选择基面选择是工艺规程设计中的重要工作之一，基面选择的正确与合理，可以是加工质量得到保证，生产率得以提高。
否则不但使加工工艺过程中的问题百出，更有甚者，还会造成零件的大批报废，使生产无法进行。
由于零件图所示的摇臂轴上多数尺寸及形位公差以Φ50h8外圆面及其端面为设计基准，因此必须首先将工件外圆面及其端面加工好，为后续工序准备基准。
根据粗、精基准选择的原则，确定各加工表面的基准如下：1） Φ8.5孔：摇臂轴外圆面。
2） 右端面：摇臂轴左端面。
3） 两个半圆槽：摇臂轴左端面。
4） 两个Φ5孔：摇臂轴的左端面及左边孔的中心线。
5） 销钉孔：摇臂轴的左端面及外圆面。
（三）制订工艺路线制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
在生产纲领已确定为成批生产的条件下，可以考虑使用先进设备配以专用夹具，并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量降低。
3、工艺方案比较与分析：上述两个工艺方案的特点在于：方案一是先加工Φ50h8的外圆，然后再以此为基础，加工Φ50h8端面，再经过钻孔、淬火等处理后，在以Φ50h8的外圆为垂直方向的定位基准铣Φ27半圆槽，这样不仅无法保证Φ50h8外圆的高精度，同时也使Φ27半圆槽的位置精度不够。
方案二则是先加工Φ50h8端面，然后以此为基面加工Φ50h8的外圆以及钻孔，而经过钻孔和淬火等处理后，再次磨削加工Φ50h8的外圆。
两相比较，可以看出，先加工加工Φ50h8的外圆，再加工Φ50h8端面，不仅能保证Φ50h8的外圆的精度，也能基本符合“基准重合”的原则。
因此方案二比较合理，但经过仔细考虑后还是有问题。
为了减少装夹次数，需要调整钻孔的顺序，而且热处理可以综合成一步，不重要的半精加工面应该在精加工之前。
根据先面后孔、先主要表面后次要表面和先粗加工后精加（四）机械加工余量、工序尺寸及毛坯确定1、根据上述原始资料及加工工艺，分别确定各加工表面的加工余量、工序尺寸及毛2、毛坯选择1）毛坯形状、尺寸及公差根据上述资料所得尺寸可得出毛坯尺寸，毛坯的形状及尺寸如附图2所示。
2）确定毛坯技术要求A 、锻件无明显锻造缺陷；B 、机加工前调质，消除内应力。
3）绘毛坯图根据附图1所示的零件结构形状，在各加工表面加上加工余量，绘制毛坯图如附图2所示。
(五）选择机床设备及工艺装备根据一般工厂现有的生产条件，为了满足生产需要，先选用各工序所用的设备为： 工序Ⅰ 粗车、半精车Φ50h8端面，选用CA6140车床，刀具选用硬质合金端面车刀，专用夹具，0~200/0.02mm 游标卡尺；工序Ⅱ 粗车、半精车Φ50h8外圆并倒角2x45°，选用CA6140车床，刀具选用高速钢外圆车刀，专用夹具，0~200/0.02mm 游标卡尺；工序Ⅲ 铣Φ27半圆槽，选用x62w 卧式铣床，选用锥柄键槽铣刀，专用夹具，0~200/0.02mm 游标卡尺；工序Ⅳ钻孔Φ5mm ，并倒角1.5x45°,钻销钉孔，选用ZK2103C 数控深孔钻床、Φ5标准锥柄麻花钻专用夹具、0~200/0.02mm 游标卡尺；工序Ⅴ钻孔Φ8.5mm ，并倒角1x45°选用ZK2103C 数控深孔钻床、Φ8.5锥柄加长麻花钻专用夹具、0~200/0.02mm 游标卡尺；工序Ⅵ磨削Φ50h8外圆，选用M120W 外圆磨床、专用夹具、 WA 砂轮、0~200/0.02mm 游标卡尺；（六）确定切削用量及基本工时1、工序Ⅰ 粗车、半精车端面h8为过渡配合精铣，粗糙度Ra=6.3，42CrMo 为合金调质钢 （1）粗车（工序余量：t=1mm ）圆柱表面外圆车削机动工时计算公式为：T 0=i nf l l l .l 321+++，其中f ——进给量(mm/r),N ——工件每秒转速（r/s ） i ——进给次数。
切削速度V=1000nD π，其中D ——工件外径。
进给量f=0.65mm/r 吃刀量ap=3-5mm 刀具耐用度95min由《机械加工工艺手册》查询可选择粗车t=1.0mm ，半精车t=0.7mm ，则其毛坯尺寸：L=250+2×（1+0.7）=253.4mm f z =0.08mm ，v=24m/min ，则： min /9.1017514.3241000100r D v n s =⨯⨯==π 取w n =102r/min,则 V==⨯⨯=10001027514.31000n wD π24.021m/min=⨯⨯=••=102508.0n ffw zmz 40.8mm/min机动工时为：（2）半精车（加工余量：t=0.7mm ）查《机械加工工艺手册》选择高速钢车刀，D=70mm ，z=8。
