⑧浙江大学博十学位论文第一章绪论纳米是一种长度度量单位，即米的十亿分之一。

纳米材料是指在三维空间中至少有一维处于纳米尺度范围（１一１００ｍ）或者由它们作为基本单元构成的材料。

广义地说，纳米材料是泛指含有纳米微粒或纳米结构的材料。

１．１．１纳米材料的诞生及其发展早在】８世纪６０年代，随着胶体化学的建立，科学家们就开始了对纳米微粒体系（胶体）的研究。

到２０世纪５０年代末，著名物理学家，诺贝尔奖获得者理查德·费曼首先提出了纳米技术基本概念的设想。

他在１９５９年１２月美国加州理工学院的美国物理年会上做了一个富有远畿鬈０意黑２＝：盏：篙翼盎：见性的报告，并做出了美妙的设想：如果有一天可以按人的意志安排一个个原子，那将会产生怎样的奇迹？理查德·费曼先生被称为“纳米科技的预言人”。

随后，１９７７年美国麻省理工学院的学者认为上述设想可以从模拟活细胞中生物分子的研究开始，并定义为纳米技术（ｎａｎｏｔｃｃｈｎｏｌｏｇｙ）。

１９８２年Ｂｉｎｉｎｉｎｇ和Ｒｏｈｒｅｒ研制成功了扫描隧道显微镜（ｓ１Ｍ），从而为在纳米尺度上对表面进行改性和排布原子提供了观察工具。

１９９０年美国ＩＢＭ公司两位科学家在绝对温度４Ｋ的超真空环境中用ｓＴＭ将Ｎｉ（１１０）表面吸附的ｘｅ原子在针尖电场作用下逐一搬迁，⑧浙江大学博士学位论文电子既具有粒子性又具有波动性，因此存在隧道效应。

近年来，人们发现一些宏观物理量，如微颗粒的磁化强度、量子相干器件中的磁通量等亦显示出隧道效应，称之为宏观的量子隧道效应。

量子尺寸效应、宏观量子隧道效应将会是未来微电子、光电子器件的基础，或者它确立了现存微电子器件进一步微型化的极限，当微电子器件进一步微型化时必须要考虑上述的量子效应。

例如，在制造半导体集成电路时，当电路的尺寸接近电子波长时，电子就通过隧道效应而溢出器件，使器件无法正常工作，经典电路的极限尺寸大概在Ｏ．２５ｕｍ。

目前研制的量子共振隧穿晶体管就是利用量子效应制成的新一代器件。

固体物理学中的低维材料与纳米科技随着科技的进步和发展，低维材料和纳米科技在固体物理学领域中扮演着日益重要的角色。

这些新兴领域的研究已经引起了广泛的兴趣，并且在材料科学、电子学、能源领域等多个领域发挥着重要作用。

本文将介绍低维材料和纳米科技的基本概念、研究方法、应用前景和挑战。

一、低维材料的概念及特点1.1 什么是低维材料低维材料是指在一个或多个方向上具有极薄或有限的维度的材料。

常见的低维材料包括二维材料（如石墨烯）和一维材料（如纳米线）。

与传统的三维材料相比，低维材料具有独特的物理、化学和电学性质。

1.2 低维材料的特点低维材料具有以下特点：（1）尺寸效应：低维材料具有纳米尺度的特征尺寸，其物理性质会因尺寸的变化而发生显著变化。

（2）巨大比表面积：低维材料的比表面积较大，有利于吸附和催化反应等表面现象的发生。

（3）量子效应：低维材料中的电子受到限制，会表现出量子效应，如量子隧穿和量子限域效应等。

（4）机械柔韧性：低维材料通常具有较好的柔韧性和可弯曲性。

二、纳米科技的研究方法与应用2.1 纳米科技的研究方法纳米科技的研究方法主要包括自下而上的合成方法和自上而下的加工方法。

自下而上的方法包括溶液法、气相法、化学气相沉积等；自上而下的方法包括刻蚀、光刻等传统微纳加工技术。

2.2 纳米科技的应用领域纳米科技已经广泛应用于多个领域，如：（1）电子学：纳米电子器件、纳米电路和纳米传感器等。

（2）材料科学：纳米材料的制备和改性，例如高强度、高韧性的纳米复合材料。

（3）生物医学：纳米颗粒用于药物递送、病理诊断等。

（4）能源领域：纳米光电材料、纳米催化剂等。

三、低维材料与纳米科技的前景和挑战3.1 前景与应用潜力低维材料和纳米科技的研究已经在多个领域取得了重要突破和应用，具有广阔的前景和应用潜力。

例如，石墨烯等二维材料可以用于电子器件、储能材料等；纳米颗粒可以应用于药物递送和生物传感等。

3.2 面临的挑战低维材料和纳米科技的发展仍面临一些挑战：（1）可控性和可重复性：需要提高低维材料和纳米科技的制备和加工过程的可控性和可重复性。

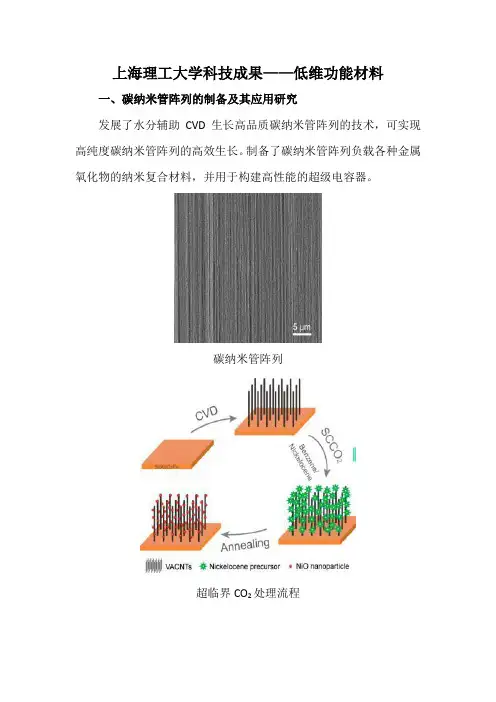

上海理工大学科技成果——低维功能材料
一、碳纳米管阵列的制备及其应用研究
发展了水分辅助CVD生长高品质碳纳米管阵列的技术，可实现高纯度碳纳米管阵列的高效生长。

制备了碳纳米管阵列负载各种金属氧化物的纳米复合材料，并用于构建高性能的超级电容器。

碳纳米管阵列
超临界CO2处理流程
纳米颗粒碳纳米管复合材料TEM
电容器示意图
基于纳米颗粒碳纳米管复合材料的超级电容器电化学性能
二、垂直碳纳米管/聚合物复合纳滤膜的制备
发展了垂直碳纳米管/聚对二甲苯复合纳滤膜的制备技术，并对其气体及液体输运性能进行了系统研究。

碳纳米管阵列
高分子复合膜及气体渗透性能
三、纳米材料电催化性能研究
开发了多种结构的纳米复合催化材料，用于高性能的电解水制氢
电极材料。

MoS2纳米材料结构表征及其电催化性能
四、石墨烯增强金属基复合材料制备及性能研究
开展了石墨烯增强铝基复合材料制备及性能研究，已取得较好进展，制备出了强度优于铝金属的纳米复合材料。

球状铝粉颗粒（左）、片状铝粉颗粒（中）、氧化石墨烯（右）。

低维材料的制备及其性质研究随着纳米技术的发展，低维材料成为近年来研究的热点之一。

低维材料是指尺寸在纳米尺度下的材料，能够表现出独特的电子、光学和力学性质，具有广泛的应用前景。

本文将介绍低维材料的制备和性质研究，包括二维材料和一维材料两个方面。

二维材料的制备和性质研究二维材料是指只有两个原子层厚度的材料，具有很高的比表面积和方向性。

目前已经发现的二维材料有石墨烯、二硫化钼、二硒化钼等。

其中，石墨烯是最为著名的二维材料之一，由碳原子构成六角形结构，具有很高的机械强度、热导率和电导率。

石墨烯的制备方法主要有机械剥离法、化学气相沉积法、化学还原法和液相剥离法等。

其中，机械剥离法是最早被采用的制备方法，即通过用胶带或者其他粘性材料将石墨烯从石墨表面剥离得到。

但是机械剥离法制备的石墨烯有很大的不规则性，难以进行有序组装。

化学气相沉积法可以制备大面积、高质量的石墨烯，但是制备过程需要高温和高真空环境，成本较高。

现在，化学还原法是制备石墨烯最为普及的方法之一，通过还原氧化石墨或氧化石墨烯制备石墨烯。

液相剥离法则是利用溶液中导致黏附性的物质将石墨烯从石墨表面剥离而得。

这种方法成本较低，但石墨烯的质量和尺寸也较小。

除了石墨烯之外，其他的二维材料也有各自的制备方法。

以二硫化钼为例，化学气相沉积法也是最常用的制备方法之一。

但是，最近研究表明，用机械剥离法制备的二硫化钼比化学气相沉积法制备的二硫化钼具有更优异的耐腐蚀性和力学性能。

液相剥离法可以制备二硫化钼的大面积单层，但是由于二硫化钼在水相中不稳定，因此该方法的应用范围较小。

二维材料由于其独特的电子、光学和力学性质，具有广泛的应用前景。

石墨烯被广泛应用于电子器件，如场效应晶体管、透射电子显微镜、太阳能电池和传感器等。

二硫化钼和二硒化钼则被用于锂离子电池、光电器件和催化剂等领域。

一维材料的制备和性质研究与二维材料相比，一维材料在尺寸上更加具有限制性，由此表现出更为独特的特性。

低维材料的性质及应用前景随着科技的升级和发展，人们对材料的要求也越来越高。

在材料的研究中，低维材料已经逐渐受到了人们的关注。

它的特殊结构和性质使得它具有广阔的应用前景。

本文将从低维材料的定义、性质以及应用前景几方面来进行阐述。

一、定义低维材料是指在至少一个维度上尺寸限制在纳米级别的材料。

一般来说，低维材料可以分为一维、二维和三维材料。

其中，一维材料主要包括纳米线、碳纳米管等；二维材料主要包括石墨烯、氧化石墨烯等；三维材料主要包括纳米颗粒、纳米晶等。

这些材料的特殊结构决定了它们具有良好的物理、化学性质，因此在能源、电子器件、生物医学等领域有着广阔的应用前景。

二、性质低维材料的特殊结构决定了它们具有独特的性质。

以石墨烯为例，其主要性质如下：1.高导电性和高热传导性：石墨烯中，每个碳原子只与三个邻近的碳原子相邻，因此具有较高的电子迁移率和更大的电子速度，而这也使得石墨烯拥有高导电性和高热传导性。

2.高机械强度：石墨烯的一个碳原子层结构使得它在单层情况下的强度特别高，比钢的强度还要高。

3.透明度和光学性质：石墨烯是一种透明的材料，只有2.3%的光被吸收。

同时，在特定厚度范围内，它还可以调节透过的光的波长和吸收。

除此之外，低维材料还具有很多其他的特殊性质，如表面效应、量子限制效应等等。

三、应用前景由于低维材料具有特殊的性质，因此在能源、电子器件、生物医学等领域具有广阔的应用前景。

1.能源领域低维材料的高透明度、高导电性和高热传导性等特性使得它在太阳能电池、光伏发电等领域具有很大的应用前景。

例如，通过在石墨烯表面修饰钙钛矿材料，可以增强其光吸收和光电转换效率，提高太阳能电池的效率。

2.电子器件领域低维材料的高电子迁移率、高机械强度等特性使得它在电子器件领域具有很大的应用前景。

例如，碳纳米管可以作为晶体管的替代材料，可以被应用在高速传输的电子器件中；而石墨烯则可以被用来制造更加高效的电子元器件。

3.生物医学领域低维材料在生物医学领域的应用也是不容忽视的。

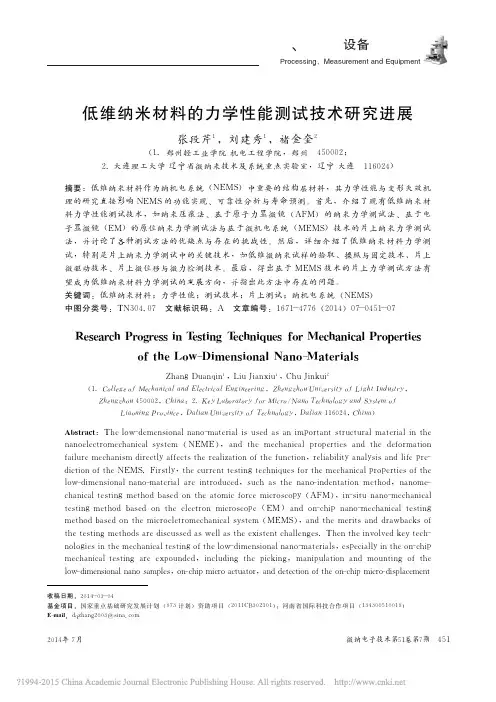

２０１４年７月 微纳电子技术第５１卷第７期低维纳米材料的力学性能测试技术研究进展张段芹１，刘建秀１，褚金奎２（１．郑州轻工业学院机电工程学院，郑州　４５０００２；２．大连理工大学辽宁省微纳米技术及系统重点实验室，辽宁大连　１１６０２４）摘要：低维纳米材料作为纳机电系统（ＮＥＭＳ）中重要的结构层材料，其力学性能与变形失效机理的研究直接影响ＮＥＭＳ的功能实现、可靠性分析与寿命预测。

首先，介绍了现有低维纳米材料力学性能测试技术，如纳米压痕法、基于原子力显微镜（ＡＦＭ）的纳米力学测试法、基于电子显微镜（ＥＭ）的原位纳米力学测试法与基于微机电系统（ＭＥＭＳ）技术的片上纳米力学测试法，并讨论了各种测试方法的优缺点与存在的挑战性。

然后，详细介绍了低维纳米材料力学测试，特别是片上纳米力学测试中的关键技术，如低维微纳米试样的拾取、操纵与固定技术、片上微驱动技术、片上微位移与微力检测技术。

最后，得出基于ＭＥＭＳ技术的片上力学测试方法有望成为低维纳米材料力学测试的发展方向，并指出此方法中存在的问题。

关键词：低维纳米材料；力学性能；测试技术；片上测试；纳机电系统（ＮＥＭＳ）中图分类号：ＴＮ３０４．０７　文献标识码：Ａ　文章编号：１６７１－４７７６（２０１４）０７－０４５１－０７Ｒｅｓｅａｒｃｈ　Ｐｒｏｇｒｅｓｓ　ｉｎ　Ｔｅｓｔｉｎｇ　Ｔｅｃｈｎｉｑｕｅｓ　ｆｏｒ　Ｍｅｃｈａｎｉｃａｌ　Ｐｒｏｐｅｒｔｉｅｓｏｆ　ｔｈｅ　Ｌｏｗ－Ｄｉｍｅｎｓｉｏｎａｌ　Ｎａｎｏ－ＭａｔｅｒｉａｌｓＺｈａｎｇ　Ｄｕａｎｑｉｎ１，Ｌｉｕ　Ｊｉａｎｘｉｕ１，Ｃｈｕ　Ｊｉｎｋｕｉ　２（１．Ｃｏｌｌｅｇｅ　ｏｆ　Ｍｅｃｈａｎｉｃａｌ　ａｎｄ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｚｈｅｎｇｚｈｏｕ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｌｉｇｈｔ　Ｉｎｄｕｓｔｒｙ，Ｚｈｅｎｇｚｈｏｕ４５０００２，Ｃｈｉｎａ；２．Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｆｏｒ　Ｍｉｃｒｏ／Ｎａｎｏ　Ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　Ｓｙｓｔｅｍ　ｏｆＬｉａｏｎｉｎｇ　Ｐｒｏｖｉｎｃｅ，Ｄａｌｉａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｄａｌｉａｎ１１６０２４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｌｏｗ－ｄｅｍｅｎｓｉｏｎａｌ　ｎａｎｏ－ｍａｔｅｒｉａｌ　ｉｓ　ｕｓｅｄ　ａｓ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｓｔｒｕｃｔｕｒａｌ　ｍａｔｅｒｉａｌ　ｉｎ　ｔｈｅｎａｎｏｅｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌ　ｓｙｓｔｅｍ（ＮＥＭＥ），ａｎｄ　ｔｈｅ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ａｎｄ　ｔｈｅ　ｄｅｆｏｒｍａｔｉｏｎｆａｉｌｕｒｅ　ｍｅｃｈａｎｉｓｍ　ｄｉｒｅｃｔｌｙ　ａｆｆｅｃｔｓ　ｔｈｅ　ｒｅａｌｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　ｆｕｎｃｔｉｏｎ，ｒｅｌｉａｂｉｌｉｔｙ　ａｎａｌｙｓｉｓ　ａｎｄ　ｌｉｆｅ　ｐｒｅ－ｄｉｃｔｉｏｎ　ｏｆ　ｔｈｅ　ＮＥＭＳ．Ｆｉｒｓｔｌｙ，ｔｈｅ　ｃｕｒｒｅｎｔ　ｔｅｓｔｉｎｇ　ｔｅｃｈｎｉｑｕｅｓ　ｆｏｒ　ｔｈｅ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｔｈｅｌｏｗ－ｄｉｍｅｎｓｉｏｎａｌ　ｎａｎｏ－ｍａｔｅｒｉａｌ　ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ，ｓｕｃｈ　ａｓ　ｔｈｅ　ｎａｎｏ－ｉｎｄｅｎｔａｔｉｏｎ　ｍｅｔｈｏｄ，ｎａｎｏｍｅ－ｃｈａｎｉｃａｌ　ｔｅｓｔｉｎｇ　ｍｅｔｈｏｄ　ｂａｓｅｄ　ｏｎ　ｔｈｅ　ａｔｏｍｉｃ　ｆｏｒｃｅ　ｍｉｃｒｏｓｃｏｐｙ（ＡＦＭ），ｉｎ－ｓｉｔｕ　ｎａｎｏ－ｍｅｃｈａｎｉｃａｌｔｅｓｔｉｎｇ　ｍｅｔｈｏｄ　ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｅｌｅｃｔｒｏｎ　ｍｉｃｒｏｓｃｏｐｅ（ＥＭ）ａｎｄ　ｏｎ－ｃｈｉｐ　ｎａｎｏ－ｍｅｃｈａｎｉｃａｌ　ｔｅｓｔｉｎｇｍｅｔｈｏｄ　ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｍｉｃｒｏｅｌｅｔｒｏｍｅｃｈａｎｉｃａｌ　ｓｙｓｔｅｍ（ＭＥＭＳ），ａｎｄ　ｔｈｅ　ｍｅｒｉｔｓ　ａｎｄ　ｄｒａｗｂａｃｋｓ　ｏｆｔｈｅ　ｔｅｓｔｉｎｇ　ｍｅｔｈｏｄｓ　ａｒｅ　ｄｉｓｃｕｓｓｅｄ　ａｓ　ｗｅｌｌ　ａｓ　ｔｈｅ　ｅｘｉｓｔｅｎｔ　ｃｈａｌｌｅｎｇｅｓ．Ｔｈｅｎ　ｔｈｅ　ｉｎｖｏｌｖｅｄ　ｋｅｙ　ｔｅｃｈ－ｎｏｌｏｇｉｅｓ　ｉｎ　ｔｈｅ　ｍｅｃｈａｎｉｃａｌ　ｔｅｓｔｉｎｇ　ｏｆ　ｔｈｅ　ｌｏｗ－ｄｉｍｅｎｓｉｏｎａｌ　ｎａｎｏ－ｍａｔｅｒｉａｌｓ，ｅｓｐｅｃｉａｌｌｙ　ｉｎ　ｔｈｅ　ｏｎ－ｃｈｉｐｍｅｃｈａｎｉｃａｌ　ｔｅｓｔｉｎｇ　ａｒｅ　ｅｘｐｏｕｎｄｅｄ，ｉｎｃｌｕｄｉｎｇ　ｔｈｅ　ｐｉｃｋｉｎｇ，ｍａｎｉｐｕｌａｔｉｏｎ　ａｎｄ　ｍｏｕｎｔｉｎｇ　ｏｆ　ｔｈｅｌｏｗ－ｄｉｍｅｎｓｉｏｎａｌ　ｎａｎｏ　ｓａｍｐｌｅｓ，ｏｎ－ｃｈｉｐ　ｍｉｃｒｏ　ａｃｔｕａｔｏｒ，ａｎｄ　ｄｅｔｅｃｔｉｏｎ　ｏｆ　ｔｈｅ　ｏｎ－ｃｈｉｐ　ｍｉｃｒｏ－ｄｉｓｐｌａｃｅｍｅｎｔ收稿日期：２０１４－０３－０４基金项目：国家重点基础研究发展计划（９７３计划）资助项目（２０１１ＣＢ３０２１０１）；河南省国际科技合作项目（１３４３００５１００１９）Ｅ－ｍａｉｌ：ｄｑｚｈａｎｇ２００３＠ｓｉｎａ．ｃｏｍ１５４加工、测量与设备Processing ，Measurement and EquipmentntＭｉｃｒｏｎａｎｏｅｌｅｃｔｒｏｎｉｃ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖｏｌ．５１　Ｎｏ．７ Ｊｕｌｙ２０１４ａｎｄ　ｍｉｃｒｏ－ｆｏｒｃｅ．Ｆｉｎａｌｌｙ，ｉｔ　ｉｓ　ｃｏｎｃｌｕｄｅｄ　ｔｈａｔ　ｔｈｅ　ＭＥＭＳ－ｂａｓｅｄ　ｏｎ－ｃｈｉｐ　ｍｅｃｈａｎｉｃａｌ　ｔｅｓｔｉｎｇ　ｍｅｔｈｏｄｉｓ　ｅｘｐｅｃｔｅｄ　ｔｏ　ｂｅ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｄｉｒｅｃｔｉｏｎ　ｏｆ　ｔｈｅ　ｍｅｃｈａｎｉｃａｌ　ｔｅｓｔｉｎｇ　ｏｆ　ｔｈｅ　ｌｏｗ－ｄｉｍｅｎｓｉｏｎａｌ　ｎａｎｏ－ｍａｔｅｒｉａｌ，ａｎｄ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｐｒｏｂｌｅｍｓ　ｏｆ　ｔｈｅ　ｍｅｔｈｏｄ　ａｒｅ　ｐｏｉｎｔｅｄ　ｏｕｔ．Ｋｅｙ　ｗｏｒｄｓ：ｌｏｗ－ｄｉｍｅｎｓｉｏｎａｌ　ｎａｎｏ－ｍａｔｅｒｉａｌ；ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｙ；ｔｅｓｔｉｎｇ　ｔｅｃｈｎｉｑｕｅ；ｏｎ－ｃｈｉｐ　ｔｅｓ－ｔｉｎｇ；ｎａｎｏｅｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌ　ｓｙｓｔｅｍ（ＮＥＭＳ）ＤＯＩ：１０．１３２５０／ｊ．ｃｎｋｉ．ｗｎｄｚ．２０１４．０７．００８ ＥＥＡＣＣ：７３２０Ｇ０　引　言纳米材料作为基本关键组成部分在纳米光子器件、纳米电子器件、纳米传感器和纳机电系统（ｎａｎｏｅｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌ　ｓｙｓｔｅｍ，ＮＥＭＳ）中得到广泛应用。

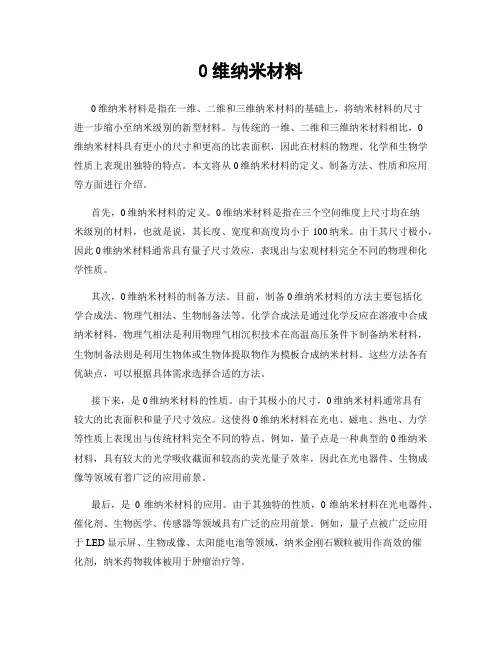

0维纳米材料0维纳米材料是指在一维、二维和三维纳米材料的基础上，将纳米材料的尺寸进一步缩小至纳米级别的新型材料。

与传统的一维、二维和三维纳米材料相比，0维纳米材料具有更小的尺寸和更高的比表面积，因此在材料的物理、化学和生物学性质上表现出独特的特点。

本文将从0维纳米材料的定义、制备方法、性质和应用等方面进行介绍。

首先，0维纳米材料的定义。

0维纳米材料是指在三个空间维度上尺寸均在纳米级别的材料，也就是说，其长度、宽度和高度均小于100纳米。

由于其尺寸极小，因此0维纳米材料通常具有量子尺寸效应，表现出与宏观材料完全不同的物理和化学性质。

其次，0维纳米材料的制备方法。

目前，制备0维纳米材料的方法主要包括化学合成法、物理气相法、生物制备法等。

化学合成法是通过化学反应在溶液中合成纳米材料，物理气相法是利用物理气相沉积技术在高温高压条件下制备纳米材料，生物制备法则是利用生物体或生物体提取物作为模板合成纳米材料。

这些方法各有优缺点，可以根据具体需求选择合适的方法。

接下来，是0维纳米材料的性质。

由于其极小的尺寸，0维纳米材料通常具有较大的比表面积和量子尺寸效应。

这使得0维纳米材料在光电、磁电、热电、力学等性质上表现出与传统材料完全不同的特点。

例如，量子点是一种典型的0维纳米材料，具有较大的光学吸收截面和较高的荧光量子效率，因此在光电器件、生物成像等领域有着广泛的应用前景。

最后，是0维纳米材料的应用。

由于其独特的性质，0维纳米材料在光电器件、催化剂、生物医学、传感器等领域具有广泛的应用前景。

例如，量子点被广泛应用于LED显示屏、生物成像、太阳能电池等领域，纳米金刚石颗粒被用作高效的催化剂，纳米药物载体被用于肿瘤治疗等。

综上所述，0维纳米材料是一类具有独特物理、化学和生物学性质的纳米材料，其制备方法多样，性质独特，应用广泛。

随着纳米技术的不断发展，相信0维纳米材料在未来会有更广阔的应用前景。

低维材料的结构与性质低维材料的研究在材料科学领域中扮演着重要的角色。

低维材料可以分为一维纳米晶材料、二维纳米薄膜材料以及三维纳米多孔材料。

这些材料的基本特点是具有较小的尺寸或厚度，而这种尺寸或厚度决定了它们与宏观材料的巨大差异。

因此，低维材料的结构和性质引起了广泛的关注。

一、一维纳米晶材料一维纳米晶材料的直径通常在1-100纳米之间，长度可以从微米到几毫米不等。

从结构上看，一维纳米晶材料最常见的结构类型是纳米线、纳米棒、纳米管等，其形态可以根据不同的合成条件进行控制。

与宏观材料相比，一维纳米晶材料具有更高的比表面积和更独特的物理化学性质，如光学、电学和力学性质等。

光学性质是一维纳米晶材料中最为独特的性质之一。

由于其尺寸特征与光波长相当，一维纳米晶材料会发生局域表面等离子共振现象，从而产生光学特性的变化。

纳米线材料的耦合振荡模式和纳米管材料的束缚夫琅和费衍射模式是一维纳米晶材料中最典型的光学效应。

电学性质是一维纳米晶材料中另一个值得关注的性质。

纳米线和纳米棒的电学行为主要受到材料表面与体积比的影响。

纳米材料中的载流子传输通常被局限在一维通道中，因此，其电学性质可能具有很高的导电性和应变敏感性。

二、二维纳米薄膜材料二维纳米薄膜材料具有两个平行的晶面，通常厚度小于几十纳米。

石墨烯、硼氮化物和二硫化钼等二维纳米薄膜材料在材料科学领域得到了广泛的研究和应用，其中石墨烯最为典型和重要。

石墨烯是一种由碳原子组成的单层薄片，是一个具有重要应用前景的材料。

石墨烯的最大特点是它的高电导率、高热导率和高机械强度。

由于其强的共价结合和高度排列的碳原子层，石墨烯的化学稳定性和机械性能是其他纳米材料难以比拟的。

石墨烯的独特的光学性质也为其在光电子学领域中的应用打开了大门。

石墨烯的反射和折射率与波长和极化状态有着强烈的关联性，因此，它在光子学中具有重要的应用潜力。

三、三维纳米多孔材料三维纳米多孔材料以其特殊的结构设计和独特的物理化学性质被广泛地应用于催化、生物医药、环境监测等领域。

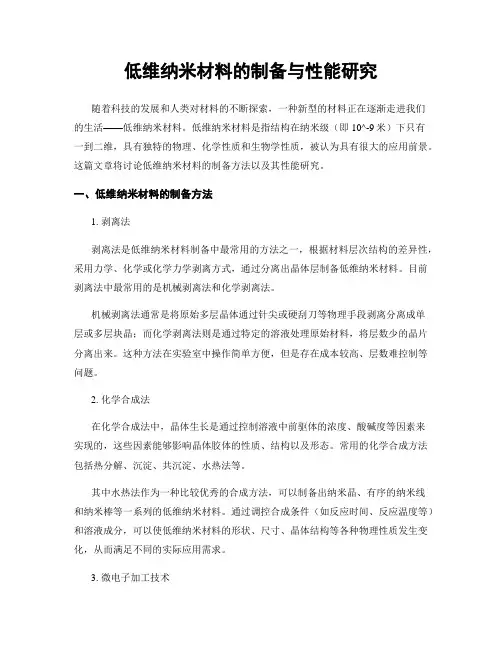

低维纳米材料的制备与性能研究随着科技的发展和人类对材料的不断探索，一种新型的材料正在逐渐走进我们的生活——低维纳米材料。

低维纳米材料是指结构在纳米级（即10^-9米）下只有一到二维，具有独特的物理、化学性质和生物学性质，被认为具有很大的应用前景。

这篇文章将讨论低维纳米材料的制备方法以及其性能研究。

一、低维纳米材料的制备方法1. 剥离法剥离法是低维纳米材料制备中最常用的方法之一，根据材料层次结构的差异性，采用力学、化学或化学力学剥离方式，通过分离出晶体层制备低维纳米材料。

目前剥离法中最常用的是机械剥离法和化学剥离法。

机械剥离法通常是将原始多层晶体通过针尖或硬刮刀等物理手段剥离分离成单层或多层块晶；而化学剥离法则是通过特定的溶液处理原始材料，将层数少的晶片分离出来。

这种方法在实验室中操作简单方便，但是存在成本较高、层数难控制等问题。

2. 化学合成法在化学合成法中，晶体生长是通过控制溶液中前驱体的浓度、酸碱度等因素来实现的，这些因素能够影响晶体胶体的性质、结构以及形态。

常用的化学合成方法包括热分解、沉淀、共沉淀、水热法等。

其中水热法作为一种比较优秀的合成方法，可以制备出纳米晶、有序的纳米线和纳米棒等一系列的低维纳米材料。

通过调控合成条件（如反应时间、反应温度等）和溶液成分，可以使低维纳米材料的形状、尺寸、晶体结构等各种物理性质发生变化，从而满足不同的实际应用需求。

3. 微电子加工技术微电子加工技术是一种现代的制备低维纳米材料的方法。

通过利用处理光刻仪、化学气相沉积等技术特点，能够在大量均匀的硅基片表面制备出非常薄的膜，因此在这种方法中，低维纳米材料常常是由无机材料制成的。

因此，微电子加工技术制备的低维纳米材料通常要经过功能化处理，使之具有特定的物理、化学性质和生物学性质，从而可以发挥其广泛的实际应用价值。

二、低维纳米材料的性能研究低维纳米材料作为一种新型结构的材料，其物理化学性质也与普通的材料截然不同。

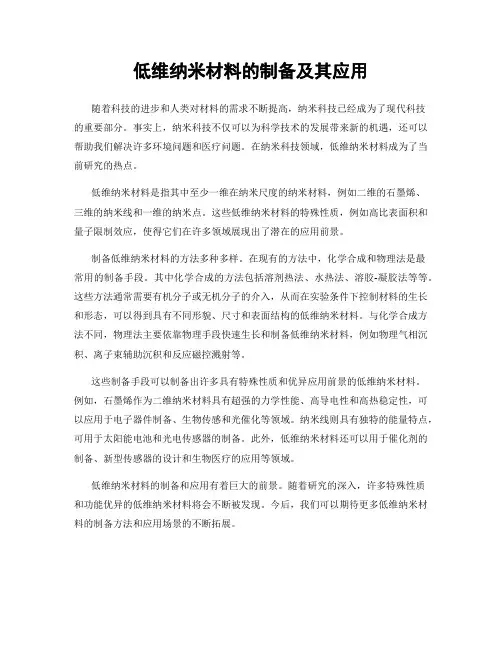

低维纳米材料的制备及其应用随着科技的进步和人类对材料的需求不断提高，纳米科技已经成为了现代科技的重要部分。

事实上，纳米科技不仅可以为科学技术的发展带来新的机遇，还可以帮助我们解决许多环境问题和医疗问题。

在纳米科技领域，低维纳米材料成为了当前研究的热点。

低维纳米材料是指其中至少一维在纳米尺度的纳米材料，例如二维的石墨烯、三维的纳米线和一维的纳米点。

这些低维纳米材料的特殊性质，例如高比表面积和量子限制效应，使得它们在许多领域展现出了潜在的应用前景。

制备低维纳米材料的方法多种多样。

在现有的方法中，化学合成和物理法是最常用的制备手段。

其中化学合成的方法包括溶剂热法、水热法、溶胶-凝胶法等等。

这些方法通常需要有机分子或无机分子的介入，从而在实验条件下控制材料的生长和形态，可以得到具有不同形貌、尺寸和表面结构的低维纳米材料。

与化学合成方法不同，物理法主要依靠物理手段快速生长和制备低维纳米材料，例如物理气相沉积、离子束辅助沉积和反应磁控溅射等。

这些制备手段可以制备出许多具有特殊性质和优异应用前景的低维纳米材料。

例如，石墨烯作为二维纳米材料具有超强的力学性能、高导电性和高热稳定性，可以应用于电子器件制备、生物传感和光催化等领域。

纳米线则具有独特的能量特点，可用于太阳能电池和光电传感器的制备。

此外，低维纳米材料还可以用于催化剂的制备、新型传感器的设计和生物医疗的应用等领域。

低维纳米材料的制备和应用有着巨大的前景。

随着研究的深入，许多特殊性质和功能优异的低维纳米材料将会不断被发现。

今后，我们可以期待更多低维纳米材料的制备方法和应用场景的不断拓展。

低维材料研究低维材料指的是材料的一个或多个维度缩减至纳米尺度的材料，主要包括二维和一维材料。

在过去的几十年里，低维材料的研究一直备受科学界的关注。

本文将探讨低维材料的定义、研究方法、应用前景以及面临的挑战。

一、低维材料的定义低维材料是指在一个或多个维度上尺度缩减至纳米尺度的材料。

常见的低维材料有二维材料，如石墨烯、二维过渡金属二硫化物等；和一维材料，如碳纳米管、纳米线等。

这些材料因其特殊的结构和性质在研究和应用领域具有重要价值。

二、低维材料的研究方法低维材料的研究主要依赖于高分辨率的实验技术和计算模拟方法。

实验技术方面，透射电子显微镜、扫描隧道显微镜和原子力显微镜等高分辨率技术能够直接观察低维材料的结构和性质。

计算模拟方法方面，分子动力学模拟和密度泛函理论等方法可用于研究低维材料的力学性质、光电性质等。

三、低维材料的应用前景低维材料的研究与应用具有广阔的前景。

首先，低维材料的独特性质为其在电子学、光学、能源存储等领域的应用提供了新的机会。

例如，石墨烯作为二维材料具有优异的电导率和透明性，可被应用于柔性电子器件和光电器件等。

其次，低维材料的可控制备和集成能力为新材料的发展和创新打开了新的窗口。

再者，低维材料在生物医学、环境保护等领域的应用也备受研究者的关注。

四、低维材料研究面临的挑战虽然低维材料的应用前景广阔，但其研究也面临着一些挑战。

首先，低维材料的制备和大面积生长仍然存在一定的技术难题，需要进一步优化和改进。

其次，在低维材料中，表面效应和尺寸效应对材料的性质具有重要影响，因此需要深入研究其机理。

此外，低维材料在大规模生产和商业化应用方面还需要进一步努力。

综上所述，低维材料的研究是一个备受关注的领域，其应用前景广阔。

通过高分辨率的实验技术和计算模拟方法，研究者可以深入探索低维材料的结构和性质，并探寻其在各个领域的应用。

然而，同时我们也要面对低维材料在制备、表面效应等方面的挑战，以推动低维材料研究的发展和应用。

低维功能材料的制备与应用研究近年来，低维功能材料作为一种新型的功能材料，备受研究人员的关注。

其在能量转换、储存、传输、光学、电子学、生物学等领域具有广泛的应用前景。

本文展开对低维功能材料的制备与应用研究的探索。

一、低维功能材料的概念所谓低维功能材料，即制造过程中所得到的材料在其中至少有一维尺寸小于100纳米，因此它常被称为纳米材料。

低维功能材料包括二维材料、一维材料和零维材料。

具体来看，二维材料指平面材料，如石墨烯和过渡金属二硫化物；一维材料指纤维状物质，如纳米线、纳米管和纳米棒；零维材料指微球、量子点和纳米粒子。

低维功能材料由于其结构尺寸的微观尺度效应，才呈现出一系列独特的物理、化学和生物学特性，因此在研究上有着广泛的应用。

二、低维功能材料的制备技术制备低维功能材料的技术主要包括物理、化学和生物制备法。

1. 物理制备法物理制备法主要通过物理方法获得纳米级别的材料，包括机械剥离法、溅射法、热蒸发法、物理气相沉积法等。

这些方法制备的低维功能材料通常具有较高的可以重复生长的特点，而且具有较高的质量和晶体结构完整性。

例如，机械剥离法是通过剥离超薄的材料获得二维材料，如石墨烯。

而溅射法主要用于制备金属和半导体薄膜。

热蒸发法则主要用于制备薄膜。

物理气相沉积法通常用于制造一维纳米线和纳米管。

2. 化学制备法化学制备法主要通过化学反应来获得材料，包括溶剂沉淀法、水热法、微波合成法等。

这些方法制备的低维功能材料通常具有更高的比表面积和更大的反应活性，从而可以被广泛应用于分析、催化和生物学等领域。

例如，溶剂沉淀法常用于合成纳米粒子和量子点。

水热法常用于制备金属氧化物、金属磷酸盐等材料。

微波合成法则常用于合成金属氧化物、纳米碳管等。

3. 生物制备法生物制备法是指使用细胞或分子进行合成，通过这种方式获得的低维功能材料通常也具有更大的比表面积和更大的反应活性。

生物制备法也是一种低成本的制备方式。

例如，利用微生物等细胞进行生物制备，可以获得纳米材料。

低维纳米材料的电化学性质研究与应用低维纳米材料是指其至少有一个维度尺寸与纳米级别相同或者更小。

这种材料因其特殊的电子结构，展现出独特的物理和化学性质，对于电子学、光电学和催化学等领域有着广泛的应用前景。

在低维纳米材料中，两维（2D）和一维（1D）纳米材料的电化学性质被广泛研究。

2D纳米材料如石墨烯、过渡金属二硫化物等，由于其高比表面积、优异的导电性和光学性质，自然成为了目前最热门的材料研究领域之一，被广泛应用于储能器件、光电转换器件和传感器等方面。

1D纳米材料如纳米线、纳米管等，其特殊的形态和几何结构，也带来了很多独特的物理和化学性质，能够广泛应用于传感器、催化剂、电解质等领域。

低维纳米材料的电化学性质研究主要集中在以下三个方面：1. 电子传输性质研究低维纳米材料的具有极高的电子迁移率，因此在储能领域有着巨大的潜力。

石墨烯作为代表之一，由于其独特的导电性质、高比表面积和化学稳定性，在储能领域有着非常好的应用前景。

石墨烯纳米片作为电极和导电载体，可以大幅提高电极电容量和电化学性能。

有研究表明，石墨烯纳米片与微米级的石墨烯相比，在电化学性能上有着显著的提升。

2. 催化活性研究低维纳米材料的相对较大比表面积和活性位点数目，使其在催化领域具有广阔的应用前景。

纳米线、纳米管等一维纳米材料，由于具有非常高的表面积和较好的电催化性质，因此在燃料电池、电解水等领域可以得到广泛的应用。

3. 传感性能研究与传统的气敏材料相比，低维纳米材料因其特殊的结构、表面活性位点和电化学特性，在传感领域有非常好的应用前景。

例如，纳米线阵列可以被广泛应用于气体传感器、生物传感器等方面。

石墨烯等纳米材料也可以被应用于光电传感器、电化学传感器和生物传感器等领域。

除了上述三个方面的研究，低维纳米材料的制备方法和技术也是当前的一个研究热点。

有效控制低维纳米材料的形态、大小、分散度和结构，对于实现低维纳米材料的可控制备和应用有着重要的意义。

低维纳米材料
低维纳米材料是指在一维、二维或三维方向上至少有一个尺寸在纳米尺度的材料。

这些材料具有独特的物理、化学和电子性质，因此受到了广泛的关注和研究。

在过去的几十年里，低维纳米材料在纳米科学和纳米技术领域取得了重大进展，为材料科学、能源领域、生物医学和电子学等领域带来了许多新的机遇和挑战。

一维纳米材料是指在一方向上具有纳米尺度的材料，例如纳米线和纳米管。

这些材料通常具有高比表面积和优异的电子输运性能，因此在电子器件、传感器和催化剂等领域具有重要的应用价值。

例如，碳纳米管是一种典型的一维纳米材料，具有优异的机械强度和导电性能，被广泛应用于纳米材料增强复合材料、柔性电子器件和生物医学领域。

二维纳米材料是指在两个方向上具有纳米尺度的材料，最典型的例子就是石墨烯。

石墨烯是由碳原子构成的二维晶格结构，具有优异的导电性、热导性和机械强度，因此在电子学、光学和材料科学领域具有广泛的应用前景。

除了石墨烯，二维过渡金属硫化物、氧化物和硝化物等材料也受到了广泛的关注，它们在光电器件、能源存储和传感器等领域具有重要的应用潜力。

三维纳米材料是指在三个方向上都具有纳米尺度的材料，例如纳米颗粒和纳米多孔材料。

这些材料具有高比表面积和丰富的表面活性位点，因此在催化剂、吸附剂和生物医学材料等领域具有重要的应用价值。

例如，纳米颗粒在生物医学成像、药物传输和癌症治疗等方面具有独特的优势，受到了广泛的关注和研究。

总的来说，低维纳米材料具有独特的结构和性能，为材料科学和纳米技术领域带来了许多新的机遇和挑战。

随着科学技术的不断发展，相信低维纳米材料将会在更多的领域展现出其巨大的应用潜力，为人类社会的发展和进步做出更大的贡献。

新型低维材料的电子能带结构分析随着科学技术的不断发展，新型材料的研究成为了科学界关注的热点之一。

其中，低维材料由于在光电子学、纳米学等领域具有广泛的应用前景，备受关注。

本文将探讨新型低维材料的电子能带结构分析。

1. 引言随着人们对纳米科学的深入研究，低维材料成为了一种非常有吸引力的材料。

低维材料在纳米尺度下具有独特的电子结构和性质，这使得其在电子学、光学和能源等领域有着广泛的应用前景。

要深入了解低维材料的电子能带结构，需要进行详细的分析和研究。

2. 常见的低维材料在低维材料中，二维材料和一维纳米线是最为常见的。

举例来说，石墨烯是一种具有二维结构的低维材料，其由一个原子厚度的碳原子组成。

纳米线则是一维结构的低维材料，主要由金属或半导体材料组成。

这些材料的电子能带结构对于其性质和应用具有重要影响。

3. 理论模型为了研究低维材料的电子能带结构，研究人员采用了多种理论模型。

其中最常见的是紧束缚模型和第一性原理计算。

紧束缚模型是一种简化的模型，通过考虑材料中的原子间相互作用，来描述电子能带的行为。

而第一性原理计算则是基于量子力学原理的一种方法，可以通过计算来得到材料的电子能带结构。

4. 电子能带结构的分析方法在分析低维材料的电子能带结构时，研究人员通常会使用密度泛函理论（DFT）和紧束缚模型来进行计算。

DFT是一种基于电子密度的理论，可以用来计算材料的电子结构和性质。

通过DFT计算得到的电子能带结构可以提供有关材料导电性和能带的重要信息。

紧束缚模型则可以通过适当的参数对材料的能带结构进行描述，从而更深入地理解材料的电子性质。

5. 低维材料电子能带的调控对于低维材料的电子能带结构进行调控，是实现其应用的关键。

研究人员通过改变材料的组分、结构和形貌，可以有效地调控材料的能带结构。

通过调控电子能带结构，可以实现低维材料在光电子学、传感器和能源存储等领域的应用。

6. 未来展望尽管在低维材料的电子能带结构分析方面取得了一些重要的成果，但仍面临许多挑战。
