中考物理知识点专题总结—透镜及其应用（考前必看）一、思维导图二、知识总结知识点一：透镜1.透镜：透明物质制成（一般是玻璃），至少有一个表面是球面的一部分，对光起折射作用的光学元件。

2.透镜的类型：（1）凸透镜：边缘薄，中央厚。

（图甲）（2）凹透镜：边缘厚，中央薄。

（图乙）3.主光轴和光心（1）主光轴：通过透镜的两个球面球心的直线叫主光轴。

（2）光心：主光轴上有个特殊的点，通过它的光传播方向不变。

（透镜中心可认为是光心）【微点拨】1.凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。

2.透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。

知识点二：透镜对光的作用1.凸透镜：对光有会聚作用。

（如图所示，凸透镜相当于两个三棱镜组合，厚的一端相对）2.凹透镜：对光有发散作用。

（如图所示，凹透镜相当于两个三棱镜组合，薄的一端相对）【微点拨】1.凸透镜对光线具有会聚作用，但并不是说通过凸透镜后的光束一定会聚在一点，或一定是一束会聚光束，因为会聚是相对于不发生折射时的光线来说的。

2.凹透镜对光线具有发散作用，但并不是说通过凹透镜后的光束一定是发散的，或延长不相交，因为发散是相对于不发生折射时的光线来说的。

3.焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。

4.虚焦点：跟主光轴平行的光线经凹透镜后变得发散，发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫虚焦点。

5.焦距：焦点到光心的距离叫焦距，用“f”表示。

【微点拨】1.凸透镜有两个焦点，并且关于光心对称；凹透镜有两个虚焦点，关于光心对称。

2.凸透镜的焦距f的大小表示其会聚能力的强弱，f越小，对光的会聚能力越强；凹透镜焦距f的大小表示其发散能力的强弱，f越小，对光的发散能力越强。

3.由于光路可逆，若把光源放在焦点上，光源射向透镜的光，经凸透镜折射后将变为平行光，因此利用凸透镜可产生平行光。

光现象思维导图光的基本规律在生活中应用直线、反射、折射光的三个基本规律思 维 导 图光源光的直线传播光的反射光的折射现 象 ①夜空探照灯的光柱 ②手影游戏，人的影子 ③日食、月食成因 ④小孔成像、站队现 象 ①平静湖面上的倒影 ②光滑物体表面反光 ③成语典故猴子捞月 ④照镜子（生活中）现 象①河水变浅 ②水中的筷子变弯 ③雨后彩虹 ④海市蜃楼光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108m/s在其他介质中传播速度比真空和空气中小。

光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。

当入射角增大时，折射角也增大。

当光从空气垂直射入水中或其他介质中时，传播方向不变。

光路是可逆的。

光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。

光路是可逆的。

镜面反射和漫发射。

A.平面镜成像规律①成等大正立的虚像 ②像到镜面的距离与物到镜面的距离相等 ；○3像和物体的连线与镜面垂直。

平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。

B.光的基本规律在生活中应用潜望镜应用； 凹面镜的应用； 探照灯； 汽车观后镜； 手电筒上的聚光灯等。

光的色散：太阳光通过三棱镜折射发生光的色散把光分成 红橙黄绿蓝靛紫。

看不见的光： 红外线，紫外线第一节：光的直线传播一、光的直线传播一节主要内容导学1. 了解光源的种类2. 知道光的直线传播规律3. 能用光的直线传播特点来说明生活中的直线传播现象（1）日食、月食的形成；（2）影子的形成；（3）一叶障目，不见泰山；（4）井底之蛙，所见甚小。

4. 了解光在真空和空气中的传播速度。

二、光的直线传播一节自主学习完成知识结构网1. 光源：能够发光的物体叫。

光源大致分为天然光源和人造光源两类，如太阳、萤火虫属于光源，；如篝火、蜡烛、油灯、电灯属于光源。

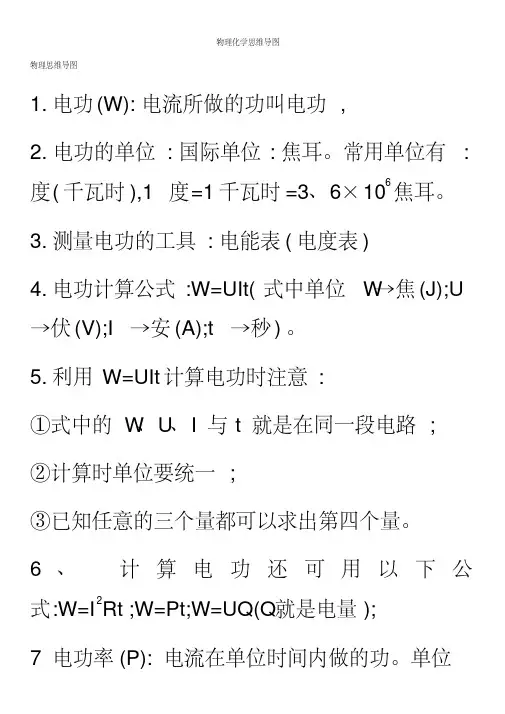

物理思维导图1.电功(W):电流所做的功叫电功,2.电功的单位:国际单位:焦耳。

常用单位有:度(千瓦时),1度=1千瓦时=3、6×106焦耳。

3.测量电功的工具:电能表(电度表)4.电功计算公式:W=UIt(式中单位W→焦(J);U →伏(V);I→安(A);t→秒)。

5.利用W=UIt计算电功时注意:①式中的W、U、I与t就是在同一段电路;②计算时单位要统一;③已知任意的三个量都可以求出第四个量。

6、计算电功还可用以下公式:W=I2Rt ;W=Pt;W=UQ(Q就是电量);7电功率(P):电流在单位时间内做的功。

单位有:瓦特(国际);常用单位有:千瓦8、计算电功率公式:(式中单位P→瓦(w);W→焦;t→秒;U→伏(V);I→安(A)9.利用计算时单位要统一,①如果W用焦、t用秒,则P的单位就是瓦;②如果W用千瓦时、t 用小时,则P的单位就是千瓦。

10.计算电功率还可用右公式:P=I2R与P=U2/R 2、摄氏温度(℃):单位就是摄氏度。

1摄氏度的规定:把冰水混合物温度规定为0度,把一标准大气压下沸水的温度规定为100度,在0度与100度之间分成100等分,每一等分为1℃。

冰水混合为0度标准下沸水100度分成一百份每份就是一度3.作光路图注意事项:(1)、要借助工具作图;(2)就是实际光线画实线,不就是实际光线画虚线;(3)光线要带箭头,光线与光线之间要连接好,不要断开;(4)作光的反射或折射光路图时,应先在入射点作出法线(虚线),然后根据反射角与入射角或折射角与入射角的关系作出光线;(5)光发生折射时,处于空气中的那个角较大;(6)平行主光轴的光线经凹透镜发散后的光线的反向延长线一定相交在虚焦点上;(7)平面镜成像时,反射光线的反向延长线一定经过镜后的像;(8)画透镜时,一定要在透镜内画上斜线作阴影表示实心。

⑴长度的测量就是最基本的测量,最常用的工具就是刻度尺。

⑵.长度的主单位就是米,用符号:m表示,我们走两步的距离约就是 1米,课桌的高度约0、75米。

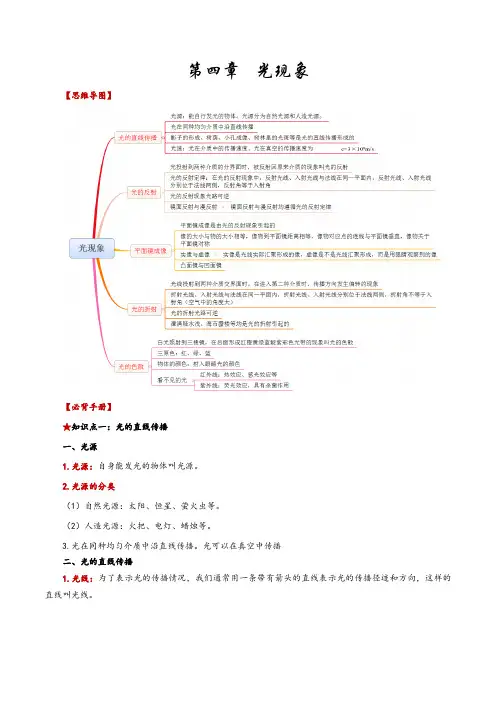

第四章光现象【思维导图】【必背手册】★知识点一：光的直线传播一、光源1.光源：自身能发光的物体叫光源。

2.光源的分类（1）自然光源：太阳、恒星、萤火虫等。

（2）人造光源：火把、电灯、蜡烛等。

3.光在同种均匀介质中沿直线传播。

光可以在真空中传播二、光的直线传播1.光线：为了表示光的传播情况，我们通常用一条带有箭头的直线表示光的传播径迹和方向，这样的直线叫光线。

（1）光线是人们为了表征光的传播而引进的一个抽象工具，它是一个理想模型，而不是真实存在的。

（2）人眼能看到东西是由于光进入人的眼睛。

2.光在同种均匀介质中沿直线传播。

3.光可以在真空中传播：太阳光能通过太空和大气层传播到地球表面，说明光可以在真空中传播。

4.光速：光在真空中的传播速度c=2.99792×108m/s。

光在空气中的传播速度近似等于光在真空中的传播速度c，也可以近似为c=3×108m/s。

光在水中的传播速度约为c；光在玻璃中的传播速度近约为c。

3.小孔成像：由于光沿直线传播，经小孔在光屏上就出现了烛焰倒立的实像；像的大小与物（蜡烛）的大小以及光屏所在位置有关。

三、光的直线传播引起的光现象1.影子：光在传播过程中，遇到不透明的物体，会使物体后面光不能到达的区域形成一个阴暗区域，即物体的影子。

2.日食和月食（1）日食：当月球运行到太阳和地球之间时，由于光沿直线传播，月球就挡住了太阳射向地球的光。

（2）月食：当地球处于月球和太阳之间时，地球挡住了射向月球的光。

3.小孔成像用给一个带有小孔的板遮挡在光屏与蜡烛之间，光屏上就会形成烛焰倒立的像，我们把这样的现象叫小孔成像。

由于光沿直线传播，来自烛焰上方的光通过小孔后就射到了光屏的下部，来自烛焰下方的光通过小孔后就射向了上部。

这样，光屏上就出现了烛焰倒立的像。

像的大小与物（蜡烛）的大小以及光屏所在位置有关。

4.其他应用由于光的直线传播，在开凿隧道时，工人们可以用激光束引导掘进机，使掘进机沿直线前进，保证隧道方向不会出现偏差；士兵瞄准射击；站队时队列排直等。

物理思维导图1.电功(W):电流所做的功叫电功,2.电功的单位:国际单位:焦耳。

常用单位有:度(千瓦时),1度=1千瓦时=3、6×106焦耳。

3.测量电功的工具:电能表(电度表)4.电功计算公式:W=UIt(式中单位W→焦(J);U →伏(V);I→安(A);t→秒)。

5.利用W=UIt计算电功时注意:①式中的W、U、I与t就是在同一段电路;②计算时单位要统一;③已知任意的三个量都可以求出第四个量。

6、计算电功还可用以下公式:W=I2Rt ;W=Pt;W=UQ(Q就是电量);7电功率(P):电流在单位时间内做的功。

单位有:瓦特(国际);常用单位有:千瓦8、计算电功率公式:(式中单位P→瓦(w);W→焦;t→秒;U→伏(V);I→安(A)9.利用计算时单位要统一,①如果W用焦、t用秒,则P的单位就是瓦;②如果W用千瓦时、t 用小时,则P的单位就是千瓦。

10.计算电功率还可用右公式:P=I2R与P=U2/R 2、摄氏温度(℃):单位就是摄氏度。

1摄氏度的规定:把冰水混合物温度规定为0度,把一标准大气压下沸水的温度规定为100度,在0度与100度之间分成100等分,每一等分为1℃。

冰水混合为0度标准下沸水100度分成一百份每份就是一度3.作光路图注意事项:(1)、要借助工具作图;(2)就是实际光线画实线,不就是实际光线画虚线;(3)光线要带箭头,光线与光线之间要连接好,不要断开;(4)作光的反射或折射光路图时,应先在入射点作出法线(虚线),然后根据反射角与入射角或折射角与入射角的关系作出光线;(5)光发生折射时,处于空气中的那个角较大;(6)平行主光轴的光线经凹透镜发散后的光线的反向延长线一定相交在虚焦点上;(7)平面镜成像时,反射光线的反向延长线一定经过镜后的像;(8)画透镜时,一定要在透镜内画上斜线作阴影表示实心。

⑴长度的测量就是最基本的测量,最常用的工具就是刻度尺。

⑵.长度的主单位就是米,用符号:m表示,我们走两步的距离约就是 1米,课桌的高度约0、75米。
