第10章钢筋桁架楼承板及栓钉施工10.1钢筋桁架楼承板施工10.1.1钢筋桁架楼承板概况（1）本工程采用在钢筋桁架模板上浇筑混凝土形成的组合楼板。
钢筋桁架楼承板性能上具有压型钢板组合或非组合楼板的施工快速度的优势，又具有现浇整体楼板刚度大，抗震性能好的优点，施工上有使现场绑扎工作量减少，可进一步缩短工期，栓钉焊接质量更容易保证的优势。
钢筋桁架楼承板效果图（2）施工时根据设计楼板板厚的不同，选用不同规格的钢筋桁架楼承板，具体选用要求如下表（单位mm）：板厚钢筋（上弦、下弦、腹杆）桁架高度ht施工阶段最大无支撑跨度简支板连续板150 12，10，5.5 120 4200 4600120 10，8，5 90 3400 360090 10，8，4.5 60 3000 3400（3）上下弦钢筋采用热轧钢筋HRB400级，腹杆钢筋采用冷轧光圆钢筋550级。
（4）底模板采用0.5mm镀锌钢板，屈服强度不低于260N/mm2，镀锌层两面总计不小于Z12级。
（5）板跨大于施工阶段最大无支撑跨度时应在跨中加设一道临时支撑。
（6）楼承板详细构造如下图所示：钢筋桁架模板立面图2-2剖面钢筋桁架详图10.1.2钢筋桁架楼承板施工准备10.1.2.1材料准备包装方案：每捆板沿板宽度方向上、下用两道角钢横枕，角钢两端钻孔把两端有螺纹的圆钢插入，用螺冒拧紧，再在两道角钢中间加设两道木枕，用封口条封口。
生产商、施工方应共同拟订详细的运输计划，保证施工现场供货及时。
钢筋桁架楼承板水平叠放，绑扎成捆，捆与捆之间垫枕木，叠放高度不宜超过三捆。
10.1.2.2材料复检材料进场后，应对钢筋桁架楼层板进行验收。
检验项目包括楼承板的外观质量及尺寸、钢筋桁架构造尺寸等，具体要求如下：（1）钢筋桁架楼板宽度、长度必须满足下表规定：（2）桁架构造尺寸允许偏差必须满足下表规定：（3）外观质量的检查10.1.2.3现场存放钢筋桁架楼承板的搬入地点与存放计划应根据现场的起重设备、进场路线、质量检查以及露天存放等因素来拟订。
附录A(资料性)原材料A.1钢筋桁架上、下弦钢筋宜采用HRB400或CRB550钢筋，也可采用HRB500、CRB600H钢筋；腹杆钢筋宜采用HPB300、HRB400或CPB550钢筋；支座钢筋宜采用HPB300或HRB400钢筋。
A.2钢筋桁架中钢筋的材质与性能应符合下列规定：a) 热轧钢筋的材质和性能应符合GB1499.1、GB1499.2和GB50010的规定；b) 冷轧带肋钢筋的材质和性能应符合GB/T13788的规定；c) CPB550钢筋的材质和性能应符合JGJIl4的规定。
A.3所用焊条应符合GB"5117或GB/T5118的规定。
焊条型号应与钢筋性能相匹配。
A.4纤维水泥板原材料要求如表A.1所示。
表A.1各项原材料要求A.5 细石混凝土板原材料要求如表A.2所示。
表A.2各项原材料要求（资料性）免拆式桁架楼承板的选用与设计说明8.1 免拆式桁架楼承板的性能特点免拆式桁架楼承板的性能特点应符合下列规定：a）免拆式桁架楼承板适用于工业与民用建筑及构筑物的组合楼盖。
在施工阶段可承受楼板湿混凝士自重与一定的施工荷载，免拆式桁架楼承板内力计算分为两种情况：1）当免拆底模采用纤维水泥板时，免拆底模厚度不计入受力钢筋的保护层厚度，免拆式桁架楼承板内力计算可不考虑钢筋桁架与底模的协同受力；2）当免拆底模采用细石混凝土板时，免拆底模厚度可计入受力钢筋的保护层厚度，免拆式桁架楼承板内力计算宜考虑底模与钢筋桁架协同受力，可采用组合构件的简化方法计算,也可采用有限元方法计算。
b）在使用阶段钢筋桁架上下弦钢筋与混凝土整体共同工作承受使用荷载。
该产品可用于单向简支板，通过加设板支座负筋，可用于单向连续板；还可加设与钢筋桁架垂直方向的板底钢筋及板支座负筋，用于简支或连续双向板。
8.2 免拆式桁架楼承板的选用与设计说明免拆式桁架楼承板的选用应进行施工和使用两阶段设计。
对一般民用建筑单向简支板或连续板，在施工阶段，除楼板自重外的施工活荷载标准值不应大于L5kN∕m2时，免拆式桁架楼承板常用型号的允许跨度应按表C.2、表C.3选用。

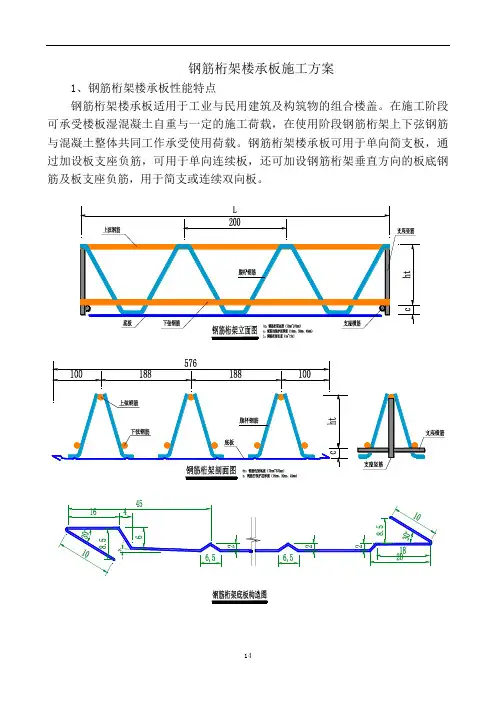

钢筋桁架楼承板施工方案1、钢筋桁架楼承板性能特点钢筋桁架楼承板适用于工业与民用建筑及构筑物的组合楼盖。
在施工阶段可承受楼板湿混凝土自重与一定的施工荷载，在使用阶段钢筋桁架上下弦钢筋与混凝土整体共同工作承受使用荷载。
钢筋桁架楼承板可用于单向简支板，通过加设板支座负筋，可用于单向连续板，还可加设钢筋桁架垂直方向的板底钢筋及板支座负筋，用于简支或连续双向板。
钢筋桁架楼承板的选用应进行施工和使用两阶段设计。
对一般民用建筑单向简支或连续板，在施工阶段，除楼板自重外的施工活荷载标准值不应大于1.5kN/m2时，钢筋桁架楼承板常用型号的允许跨度应按下表选用。
单向连续板的支座负筋、简支或连续双向垂直于钢筋桁架方向的板底钢筋及支座负筋均应按计算确定。
其混凝土强度等级不应低于C20。
钢筋桁架楼承板常用型号及技术参数表钢筋桁架楼承板楼板厚度（mm）施工阶段楼承板允许跨度（m）型号钢筋规格组合编号桁架高度（mm）简支板连续板HB1-701 70 100 1.9 2.6HB1-80 80 110 2.0 2.6 HB1-90 90 120 2.1 2.8HB2-1002 100 130 3.3 3.8HB2-110 110 140 3.4 4.0 HB2-120 120 150 3.6 4.0 HB2-130 130 160 3.7 4.0HB3-1403 140 170 3.8 4.0HB3-150 150 180 3.8 4.0 HB3-160 160 190 3.9 4.2HB4-1204 120 150 3.8 4.8HB4-130 130 160 4.0 4.8 HB4-140 140 170 4.1 5.02、材料要求2.1钢筋桁架上下弦宜采用HRB400、HPB300钢筋；腹杆宜采用HRB400或性能等同的CRB550的冷轧钢筋；支座横筋、竖筋宜采用HPB300、HRB400。
钢筋的材质与性能应符合GB1499.1、GB1499.2和GB13788的规定。
钢筋桁架楼承板技术性能与工程应用一、概述钢筋桁架楼承板是将楼板中的受力钢筋在工厂内焊接成钢筋桁架，并将钢筋桁架与镀锌钢板焊接成整体，形成模板和受力钢筋一体化建筑制品。
钢筋桁架楼承板是在施工阶段能够承受湿混凝土及施工荷载，在使用阶段钢筋桁架成为混凝土配筋，承受使用荷载的新技术。
采用钢筋桁架楼承板的混凝土楼板兼有传统现浇混凝土楼板整体性好、刚度大、防火性能好，及压型钢板组合楼盖无模板、施工快的优势，钢筋桁架楼承板桁架受力模式合理，可调整桁架高度与钢筋直径,实现更大跨度。
采用钢筋桁架楼承板的钢-混凝土组合楼盖，可减少次梁，抗剪栓钉焊接速度快，施工质量稳定。
作为一种成熟的新技术，钢筋桁架楼承板已在国内外建筑工程中大量应用，在多高层建筑中具有广阔的应用前景。
钢筋桁架楼承板将混凝土楼板中的钢筋与施工模板组合为一体，所以在施工阶段能够承受湿混凝土自重及施工荷载的承重构件，并且该构件在施工阶段可作为钢梁的侧向支撑使用。
在使用阶段，钢筋桁架与混凝土共同工作，共同承受使用荷载。
与传统的施工方法不同，在施工现场，可以将钢筋桁架楼承板直接铺设在梁上，然后进行简单的钢筋工程，便可浇筑混凝土，楼板施工不需要架设木模板及脚手架，底部镀锌钢板仅做模板用，不替代受力钢筋，故不需考虑防火喷涂及防腐维护的问题，可采用最薄的钢板。
并且，楼板的主要受力钢筋在自动控制生产线上进行定位和焊接成型，钢筋排列均匀，位置准确，施工快速，可减少现场钢筋绑扎工作量70%左右，大大缩短工期，并节省成本。
上下两层钢筋间距及混凝土保护层厚度能充分得到保证，为提高楼板施工质量创造了有利条件。
钢筋桁架楼承板将钢筋骨焊成整体，整体刚度大，楼板浇筑混凝土时变形小，一般无需加临时支撑，而且可承受更大的施工阶段荷载。
二、钢筋桁架楼承板的经济和技术优势（1）施工速度快钢筋桁架楼承板直接支承在钢梁或混凝土梁上，本身既是混凝土楼板的受力钢筋，也是施工脚手架更是混凝土楼板的模板，节省了搭设脚手架和支模板的时间。
