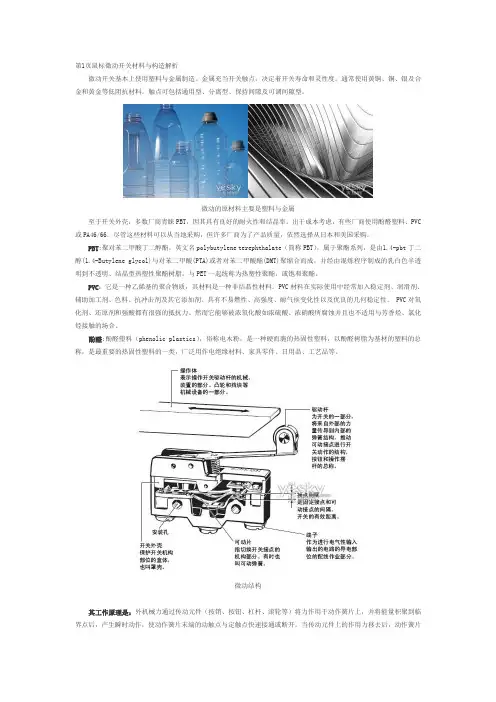

第1页鼠标微动开关材料与构造解析微动开关基本上使用塑料与金属制造。
金属充当开关触点，决定着开关寿命和灵性度。
通常使用黄铜、铜、银及合金和黄金等低阻抗材料。
触点可包括通用型、分离型、保持间隙及可调间隙型。
微动的原材料主要是塑料与金属至于开关外壳，多数厂商青睐PBT，因其具有良好的耐火性和结晶率。
出于成本考虑，有些厂商使用酚醛塑料、PVC 或PA46/66。
尽管这些材料可以从当地采购，但许多厂商为了产品质量，依然选择从日本和美国采购。
PBT:聚对苯二甲酸丁二醇酯，英文名polybutylene terephthalate（简称PBT），属于聚酯系列，是由1.4-pbt丁二醇(1.4-Butylene glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。
与PET一起统称为热塑性聚酯，或饱和聚酯。
PVC：它是一种乙烯基的聚合物质，其材料是一种非结晶性材料。
PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。
具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。
PVC对氧化剂、还原剂和强酸都有很强的抵抗力。
然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。
酚醛:酚醛塑料（phenolic plastics），俗称电木粉，是一种硬而脆的热固性塑料，以酚醛树脂为基材的塑料的总称，是最重要的热固性塑料的一类，广泛用作电绝缘材料、家具零件、日用品、工艺品等。
微动结构其工作原理是：外机械力通过传动元件（按销、按钮、杠杆、滚轮等）将力作用于动作簧片上，并将能量积聚到临界点后，产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。
当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。
微动开关的触点间距小、动作行程短、按动力小、通断迅速微动开关种类多：微动开关以按销式为基本型，可派生按钮短行程式、按钮大行程式、按钮特大行程式、滚轮按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等等。
■微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳覆盖，其外部有传动器，且外形较小。
下图为典型的微动开关构造的一个示例。
微动开关由5个大类的构成要素组成。
微动开关用语说明■一般用语（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种开关。
（以下称开关）有接点：在开关类型中，和具有开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。
接触形式：根据各种用途构成接点的电气输入输出电路[(16)中显示]。
额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是特定的条件（负载的种类、电流、电压、频率等）。
树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出的带电部位来提高防滴性的方法。
绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。
耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。
接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。
抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的振动范围。
抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤，并满足动作特性的范围内的冲击。
误动作冲击?指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。
（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关寿命。
电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开关时的开关寿命。
（4）标准试验状态开关的试验条件如下。
环境温度：20±2℃、相对湿度：65±5%RH、气压：101.3kPa（5）N水平参考值表示可靠度为60%(λ60)下的故障水平。
技术参数1微动开关测试工装1.1概述：本测试台是用于测试微动开关在正常工作状态下的电气寿命或机械寿命。
能同时对6个微动开关进行测试，可预置压紧时间和松开时间、预置目标测试次数及记录总有效次数。
配置“电气寿命测试/机械寿命测试”的2种模式选择和“常开触点/常闭触点/常开、常闭触点转换”的3种模式选择。
1.2结构：测试台为台式结构，外型尺寸约：长（1200mm）×宽（600mm）×高（850mm），控制箱体用铁板压制而成，表面喷涂处理，底部有4个避震胶脚，可以平放在地面上。
支承台面采用理化板。
测试台面上有用于安装6个微动开关（6个微动开关分为2组，每组的3个开关须为同一类型，每组的3个开关须同时进行测试）的工装夹具以及固定用于按压开关的机械组件。
每组用于按压开关的机械组件由各自的步进电机进行驱动，实现对微动开关的压紧和松开（接通和断开）。
正面为控制面板，上有用于预置压紧时间、松开时间的拨码开关，显示触点回路电流的电流表，显示开关有效寿命次数的计数器，控制功能指示灯、接通/断开指示灯、电源开关，控制箱内有电控器件、专用控制板，步进电机控制、驱动板等。
1.3主要技术参数：a)、使用电源：带地线、单相AC220V±5%/50Hz；电源容量≥3KW。
b)、数显计数器量程：0～999999次（步进电机带动机械组件按压微动开关，如果微动开关触点接通，电流表实时显示流经微动开关触点的回路电流；经过预置的压紧时间后，步进电机带动机械组件复位松开，如果微动开关触点正常断开，则计数器计数1次。
经过预置的松开时间后，再周而复始。
任何时候，如每组中的某一个微动开关触点异常失效，则报警停机；将失效的微动开关取下，余下的微动开关可以继续进行测试。
到达预置测试次数后会自动停止测试）。
c)、检测工位数：同时对6个微动开关进行测试（6个微动开关分为2组，每组的3个开关须为同一类型，每组的3个开关须同时进行测试）。
微动开关微动开关一种电子开关，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
微动开关由于体积小重量轻在家用电器方面得到广泛的应用如：彩电按键，影碟机按键，电脑鼠标等等。
但微动开关也有它不足的地方，频繁的按动会使金属弹片疲劳失去弹性而失效。
因此现在大部分电器的按钮都使用导电橡胶来代替，比如电脑键盘，遥控器等。
还可用于控制照明灯和排风扇等小功率家用电器。
微动开关在市电停电后自动断开。
再次来电时不会自行接通 (需按动控制按钮才能接通)，可避免因电器长期通电而耗费电能或引发意外事故。
关于微动开关四角的接法问题：距离较远的两脚短接即可，四角是为了微动开关焊接得更稳固。
热电偶传感器热电偶传感器是一种自发电式传感器，测量时不需要外加电源，直接将被测量转换成电势输出。
使用十分方便，常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。
它的测温范围很广：－270℃～2500℃。
它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。
三、热电偶的分类：1．热电偶的结构分类：（1）普通装配式热电偶：一般由热电极、绝缘套管、保护套管和接线盒等几部分组成。
（2）铠装式热电偶（缆式热电偶）：此种热电偶是将热电极、绝缘材料连同保护管一起拉制成型，经焊接密封和装配等工艺制成的坚实的组合体热电偶工作原理一、热电效应（又称温差电效应）：将两种不同成分的导体组成一个闭合回路，当闭合回路的两个接点分别置于不同的温度场图3-5 热电偶回路中，回路中产生一个方向和大小与导体的材料及两接点的温度有关的电动势，这种效应称为“热电效应”。
一、均质导体定律：如果热电偶回路中的两个热电极材料相同，无论两接点的温度如何，热电偶回路内的总热电动势均为零。
应用：由于两相同的热电极材料间无自由电子的扩散运动，总电动势为零。
因此，可用于检查热电极成分是否相同。
二、中间导体定律：在热电偶A、B回路中接入第三种导体C，只要第三种导体的两接点温度相同，则回路中总的电动势不变。
微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳覆盖，其外部有传动器，且外形较小。
下图为典型的微动开关构造的一个示例。
微动开关由5个大类的构成要素组成。
微动开关用语说明■一般用语（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种开关。
（以下称开关）有接点：在开关类型中，和具有开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。
接触形式：根据各种用途构成接点的电气输入输出电路[(16)中显示]。
额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是特定的条件（负载的种类、电流、电压、频率等）。
树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出的带电部位来提高防滴性的方法。
绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。
耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。
接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。
抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的振动范围。
抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤，并满足动作特性的范围内的冲击。
误动作冲击?指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。
（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关寿命。
电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开关时的开关寿命。
（4）标准试验状态开关的试验条件如下。
环境温度：20±2℃、相对湿度：65±5%RH、气压：101.3kPa（5）N水平参考值表示可靠度为60%(λ60)下的故障水平。
微动开关：微动开关的特性及用途具体介绍微动开关是一种小型化开关，由于其结构紧凑、触点可靠和寿命长等特点，因此在电力、通讯、自动化控制等领域广泛应用。
本文将介绍微动开关的特性及用途。
微动开关的特性结构及工作原理微动开关结构主要包括闭合片、触点、弹簧、触动机构和外壳等部分。
当微动开关处于动作位置时，闭合片和触点闭合，电路被通断。
当微动开关松开工作位置时，闭合片和触点分离，电路被断开。
触点的寿命微动开关的寿命主要由触点的材料和结构决定。
一般情况下，触点材料主要是由银和银合金制成，使用寿命可达10万次以上。
对于高负载电路，触点材料会采用更高耐磨、高导电材料，可使寿命更长。
防抖动工作另一个微动开关的重要特性是防抖功能。
防抖是通过特殊的机构来防止微动开关在振动或冲击的情况下意外触发。
这种机构可以通过增加弹片、采用击打结构、限制传动活动角度等手段来实现。
安装方式微动开关安装方式有多种，如底座安装、插入式安装、螺纹安装等。
不同的安装方式适用于不同的场合。
底座安装常用于多个微动开关组成控制电路的场合；插入式安装可以便于维护和更换零部件；螺纹安装适用于需要更牢固的固定，不容易松动的场合。
微动开关的用途电力领域微动开关在电力领域中的应用比较广泛，主要应用于高低电压开关设备，变压器开关设备、电力自动控制系统等。
在这些应用场合下，微动开关的使用寿命和防抖性能更为重要。
通讯领域微动开关在通讯领域中也有广泛应用。
比如，手机、电脑等电子产品中的按键开关、磁头检测开关、接触器等，都是采用微动开关来实现的。
在这些应用场合中，稳定性、带载能力等特性是微动开关的关键要素。
自动化控制领域微动开关在自动化控制领域中也有比较广泛的应用。
自动门、自动售货机、仓储设备、各种检测装置、安全设备等自动化设备中都广泛使用了微动开关。
在这些场合下，微动开关不仅需要具备高精度的开关动作特性，也需要具备多种安装方式，以适应各种不同的机械结构。
结论微动开关作为一种小型化开关，在电力、通讯、自动化控制等领域有着广泛的应用。
微动开关说明GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-微动开关微动开关概要用语说明使用注意事项故障解决微动开关Q&A■微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳器，且外形较小。
下图为典型的微动开关构造的一个示例。
微动开关由5个大类的构成要素组微动开关用语说明（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结外部有驱动杆的一种开关。
（以下称开关）有接点：在开关类型中，和具有开关特性的半导的机械开关来实现开关的功能。
接触形式：根据各种用途构成接点的电气输入输出电路[(16)额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是类、电流、电压、频率等）。
树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出性的方法。
绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。
耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。
接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。
抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损的范围内的冲击。
误动作冲击指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。
（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开（4）标准试验状态开关的试验条件如下。
环境温度：20±2℃、相对湿度：65±5%RH、气压：101.3kPa（5）N水平参考值表示可靠度为60%(λ60)下的故障水平。
微动开关概述微动开关是一种常见的电子元件，用于控制电气或电子设备的操作。
本文将介绍微动开关的原理、结构、应用、选型和注意事项等方面内容。
原理微动开关是一种机械开关，其原理是利用弹簧的弹性来控制开关的开合。
当操作杆受到外力作用时，弹簧被压缩或拉伸，从而改变接触点的位置，完成开关的闭合或断开。
结构微动开关主要由控制杆、弹簧、接触点和固定支架等组成。
其中，控制杆是操作人员通过手、脚等外部力量将机械能转化为电能的媒介，它具有可动性；弹簧是微动开关最重要的结构部件之一，通常选择弹性良好的金属材料制成；接触点则是微动开关中关键的电气部件之一，可选择常金属、银合金、钨合金等材质制作，在实现电气接通和分断的过程中起到关键作用。
应用微动开关的应用范围广泛，常见的应用场合有：•家电控制：电视机、饮水机、洗衣机等；•工业自动化：机床、流水线、搬运机器人等；•电子设备：手机、笔记本电脑、数码相机等；•汽车配件：车门、引擎启停等。
选型选型微动开关需要考虑以下因素：•接触电流和电压。
•开关量程和循环寿命。
•防抖动性能。
•防水、防尘等防护等级要求。
•安装方式和端子形式等。
注意事项在使用微动开关时，需要注意以下事项：•选择合适的开关电流和电压，以避免开关过载或损坏。
•操作时避免过量使用力度，以增加微动开关的使用寿命。
•避免在环境潮湿、腐蚀性较强或温度过高等环境下使用微动开关，以保护其结构和性能。
结论微动开关是一种常用的开关元件，其原理简单、结构清晰、功能可靠，被广泛应用于家电、工业自动化、电子设备和汽车配件等领域。
我们需要在选型和使用时注意开关的特性和环境条件等因素，从而更好地发挥微动开关的作用。
微动开关：微动开关使用注意事项你知道几条？微动开关（Micro Switch）是一种常见的电子开关，它具有灵敏的触发响应，可广泛应用于电子设备、交通工具、智能家居、机械设备和工业控制等领域。
但在使用微动开关时，需要注意一些事项，以免损坏设备或造成人身伤害。
以下是使用微动开关时需要注意的几点：1.控制电流和电压微动开关的类型有很多，控制电流和电压也各不相同。
因此，在使用微动开关时，一定要注意其允许的工作电流和电压范围，尽量避免过大电压和电流造成微动开关损坏。
同时，如果需要使用微动开关控制大功率设备，应选择符合要求的具有额外保护的微动开关。
2.安装和固定在微动开关的安装和固定过程中，一定要确保微动开关与周围的物体没有冲突，避免被外部物体碰撞或挤压而损坏。
在安装时，要保证微动开关的按钮或杆不受力，按钮或杆需要在需要时自由运动，以便保证正常的开关操作。
3.防止污染和腐蚀受到污染和腐蚀的微动开关容易受损。
因此，在微动开关使用过程中，要尽量避免与化学物品接触，并且要避免微动开关暴露在高温、潮湿或腐蚀性环境中。
如果需要使用在特殊环境中，请选择相应的材料特性的微动开关进行使用，以确保安全性和可靠性。
4.防止机械振动和冲击在瞬间开关压力过大的情况下，按钮或杆会产生意外的弹回或振动。
这样的振动和冲击可以对微动开关造成损害。
在使用微动开关时，需要尽量避免机械振动和冲击，或者使用震动和冲击强度测试后的专用微动开关。
综上所述，使用微动开关需要注意其允许的电流和电压范围，正确安装和固定微动开关，避免微动开关受到污染和腐蚀，以及避免机械振动和冲击。
只有注意了这些注意事项，才能保证微动开关可靠地工作，提高设备的使用寿命和安全性。
