N B中华人民共和国能源行业标准NB/1001-2011液化天然气（LNG)汽车加气站设计与施工规范Standard for Design and Construction of vehicle Liquefied NaturalGas（LNG）Filling Station2011-07—28发布 2011—11-01实施中华人民共和国能源局发布目次1 范围 (4)2 规范性引用文件 (4)3 术语 (5)4 加气站分级和站址选择 (6)4。
1 基本规定 (6)4.2 加气站的等级划分 (6)4。
3 站址选择 (7)5 总平面布置 (8)5。
1 围墙 (8)5.2 道路 (8)5.3 防护堤 (8)5.4 加气岛及罩棚的布置 (9)5。
5 防火距离 (9)6 工艺设施 (11)6。
1 LNG储罐系统 (11)6.2 卸车 (11)6。
3 LNG泵 (11)6.4 加气设施 (12)6.5 气化器 (12)6。
6 管道系统 (12)6.7 紧急切断系统 (12)6。
8 报警系统 (13)6.9 LNG移动加气装置 (13)7 消防设施及排水 (13)7.1 灭火器材设置 (13)7。
2 消防水系统 (13)7.3 排水 (14)8 电气装置 (14)8.1 供配电 (14)8.2 防雷、防静电 (14)9 建构筑物、采暖通风、绿化 (14)9.1 建构筑物 (14)9。
2 采暖通风 (15)9。
3 绿化 (15)10 施工与验收 (15)10.1 一般规定 (15)10。
2 设备和材料的检验 (16)10。
3 土建施工 (16)10.4 设备安装 (16)10.5 管道工程 (16)10.6 电气、仪表施工 (17)10。
7 预冷及试车 (17)10。
8 保冷 (17)10。
9 竣工验收 (17)11安全与培训 (18)11。
1 防火 (18)11。
2 火源控制 (18)11。
3 人员安全及培训 (18)11。
《液化天然气(LNG汽车加气站技术规范》介绍吴洪松杜建梅作者介绍:吴洪松，中国市政工程华北设计研究总院第四设计研究院副院长, 总工程师, 教授级高工。
杜建梅，中国市政工程华北设计研究总院第四设计研究院高级工程师。
根据国家能源局《2010年第一批能源领域行业标准制（修）订计划的通知》国能科技【2010】320号的要求，我们在2010年受国家能源局委托，由中国市政工程华北设计研究总院、新疆广汇实业股份有限公司、中海石油气电集团有限责任公司共同编制《液化天然气(LNG汽车加气站技术规范》，于2010年10月完成送审稿，2010年11月在北京召开了送审稿专家评审会，经修改完善后于2011年5月完成报批稿，在天津召开了本规范的报批稿专家评审会，并于5月底进行网上公示并征求意见，先后征求了全国各地相关部门近百十条意见或建议，在此基础上规范编制组针对收到的意见对本规范再次进行了修改与完善，于2011年6月25日完成最终版报批稿，国家能源局经会审后于2011年7月28日颁布本规范，于2011年11月1日起液化天然气汽车加气站的建设将执行本规范。
本标准共分为10章和3个附录，主要内容包括范围、规范性引用文件、术语、加气站分级和站址选择、站内平面布置、工艺设施、消防设施及排水、电气、建筑物、采暖通风、绿化和施工与验收等方面的规定。
一本标准适用范围本标准适用于LNG 储存量不超过180m3，LNG 工作压力不大于1.6MPa ，L-CNG 工作压力不大于25.0 MPa下列新建、扩建和改建的汽车加气站工程的设计、施工及验收：a ）液化天然气（LNG ）加气站（以下简称LNG 加气站）；b ）液化天然气经液态加压、气化的天然气加气站（以下简称L-CNG 加气站）；c ）LNG 和L-CNG 联建的加气站（以下简称LNG/L-CNG加气站）；d ）LNG 、L-CNG 、LNG/L-CNG加气与加油的合建站（以下简称加油加气站）二本标准站址选址要求规范规定在城市建成区不应建一级加气站、一级加油加气合建站。
国家能源局公告2011年第4号按照《能源领域行业标准化管理办法》（试行）的规定，经审查，国家能源局批准《液化天然气（LNG ）汽车加气站技术规范》等113项行业标准（见附件），其中能源标准（NB ）12项、石油天然气标准（SY ）75项和电力标准（DL ）26项，现予以发布。
附件：行业标准目录附件：行业标准目录序号标准编号标准编号标准名称标准名称液化天然气（LNG）汽车加气站技术规范核电厂选址质量保证要求核电厂海工构筑物设计规范核电厂选址阶段环境影响评价报告编制规定汽水分离再热器性能试验规程核电厂汽轮机气缸焊接修复技术规程核电厂汽轮机叶片焊接修复技术规程核电厂调试文件体系编制要求核电厂海水冷却系统腐蚀控制与电解海水防污大型风电场并网设计技术规范梯级水电站水调自动化系统设计规范水力发电厂工业电视系统设计规范石油测井作业安全规范浅海移动式平台沉浮与升降安全规程石油工业带压开孔作业安全规范海上石油设施电气安全规程SY/T 5726-2004 SY 6428-1999 SY/T 6554-2003 SY/T 6560-2003代替标准代替标准ASME PTC12.4—2004API RP 2201：2003,MOD采标号采标号批准日期批准日期实施日期实施日期1. NB/T 1001-20112. NB/T 25001—20113. NB/T 25002—20114. NB/T 25003—20115. NB/T 25004—20116. NB/T 25005—20117. NB/T 25006—20118. NB/T 25007—20119. NB/T 25008—2011 10. NB/T 31003-2011 11. NB/T 35001-2011 12. NB/T 35002-2011 13. SY 5726-2011 14. SY 6428-2011 15. SY 6554-2011 16. SY 6560-20112011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1号标准编号标准编号标准名称标准名称油气田注天然气安全技术规程轻烃回收安全规程海上石油作业系物安全规程油气田注二氧化碳安全规程石油钻、修井用吊具安全技术检验规范石油天然气行业建设项目(工程安全预评价报告编写细则煤层气井钻井工程安全技术规范油田采出水中含油量测定方法分光光度法钻井井史格式第1部分：陆地部分陆上石油物探测量规范气相色谱录井仪陆上石油地震勘探资料采集技术规范陆上地震勘探数据处理技术规范加固井壁和人工井壁防砂工艺作法扩张式封隔器盆地评价技术规范低能源原油含水分析仪岩石荧光薄片鉴定代替标准代替标准 SY/T 6561-2003 SY/T 6562-2003 SY/T 6564-2003 SY/T 6565-2003 SY/T 6605-2004 SY/T 6607-2004SY/T 0530-1993采标号采标号批准日期批准日期实施日期实施日期17. SY 6561-2011 18. SY 6562-2011 19. SY 6564-2011 20. SY 6565-2011 21. SY 6605-2011 22. SY 6607-2011 23. SY 6818-2011 24. SY/T 0530-2011 25. SY/T 5089.1-2011 26. SY/T 5171-2011 27. SY/T 5191-2011 28. SY/T 5314-2011 29. SY/T 5332-2011 30. SY/T 5338-2011 31. SY/T 5404-2011 32. SY/T 5519-2011 33. SY/T 5566-2011 34. SY/T 5614-20112011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-12011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1SY/T 5089.1-2007 SY/T 5171-2003 SY/T 5191-1993 SY/T 5314-2004、SY/T 6386-1999 SY/T 5332-2005、SY/T 6591-2004 SY/T 5338-2000、SY/T 5339-2000SY/T 5404-2002 SY/T 5519-1996 SY/T 5566-1998 SY/T 5614-1998号标准编号标准编号抽油泵脱接器标准名称标准名称代替标准代替标准 SY/T 5732-1995 SY/T 5758-1995 SY/T 5771-2004、SY/T 6249-2005、SY/T 5801-1999 SY/T 5835-1993 SY/T 5838-1993 SY/T 5841-2005 SY/T 5846-1993 SY/T 5848-1993 SY/T 5872-1993 SY/T 5875-1993 SY/T 5901-1993、SY/T 6232-1996 SY/T 5918-2004 SY/T 5921-2000 SY/T 5924-1993 SY/T 5968-1994 SY/T 6010-1994 SY/T 6064-1994 SY/T 6069-2005采标号采标号批准日期批准日期实施日期实施日期35. SY/T 5732-2011 36. SY/T 5758-2011 37. SY/T 5771-2011 38. SY/T 5835-2011 39. SY/T 5838-2011 40. SY/T 5841-2011 41. SY/T 5846-2011 42. SY/T 5848-2011 43. SY/T 5872-2011 44. SY/T 5875-2011 45. SY/T 5901-2011 46. SY/T 5918-2011 47.SY/T 5921-2011 48. SY/T 5924-2011 49. SY/T 5968-2011 50. SY/T 6010-2011 51.SY/T 6064-2011 52. SY/T 6069-20112011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-12011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1钻井液用润滑小球评价程序地面磁法勘探技术规程压裂用井口球阀陆上油气探明经济可采储量评价细则钻井技术经济指标及计算方法套管补贴工艺作法抽油杆防脱器抽油泵检修规程油井液面测试方法石油勘探开发仪器仪表分类埋地钢质管道外防腐层修复技术规范立式圆筒形钢制焊接油罐操作维护修理规程油井堵水作业方法裸眼井机械卡堵水作业探井试油质量评定规范沉积盆地流体包裹体显微测温方法管道干线标记设置技术规范油气管道仪表及自动化系统运行技术规范号标准编号标准编号标准名称标准名称钢制管道封堵技术规程第1部分：塞式、筒式封堵钢制管道封堵技术规程第2部分：挡板-囊式封堵水淹层测井资料处理与解释规范油气储层评价方法地震勘探辅助数据SPS 格式输油气管道电气设备管理规范油气管道通用阀门操作维护检修规程油层套管模拟井射孔试验与评价复杂岩性地层测井数据处理解释规范石油测井电缆和连接器的使用与维护石油工业在用压力容器检验石油工业防火用水喷淋系统应用指南石油定量荧光录井规范含硫化氢天然气井站应急处置程序编写规则石油储罐的安全进入和清洗电缆输送射孔带压作业技术规范裸眼井单井测井系列优化选择代替标准代替标准 SY/T 6150.1-2003 SY/T 6150.2-2003 SY/T 6178-2000 SY/T 6285-1997 SY/T 6290-1997 SY/T 6325-1997 SY/T 6470-2000 SY/T 6491-2000 SY/T 6546-2003 SY/T 5634-1999、SY/T 6548-2003 SY/T 6552-2003 SY/T 6557-2003 SY/T 6611-2005采标号采标号批准日期批准日期实施日期实施日期53. SY/T 6150.1-2011 54. SY/T 6150.2-2011 55. SY/T 6178-2011 56. SY/T 6285-2011 57. SY/T 6290-2011 58. SY/T 6325-2011 59. SY/T 6470-2011 60. SY/T 6491-2011 61. SY/T 6546-2011 62. SY/T 6548-2011 63. SY/T 6552-2011 64. SY/T 6557-2011 65. SY/T 6611-2011 66. SY/T 6819-2011 67. SY/T 6820-2011 68. SY/T 6821-2011 69.SY/T 6822-20112011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1SPS2011-07-28 2011-11-1Rev.1:2006,MOD2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1 2011-07-28 2011-11-1API RP2011-07-28 2011-11-1572:2001,MOD API RP 2030：2011-07-28 2011-11-12005,MOD2011-07-28 2011-11-1 2011-07-28 2011-11-1API Std2011-07-28 2011-11-12015:2001,MOD2011-07-28 2011-11-1 2011-07-28 2011-11-1序号 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 标准编号 SY/T 6823-2011 SY/T 6824-2011 SY/T 6825-2011 SY/T 6826-2011 SY/T 6827-2011 SY/T 6828-2011 SY/T 6829-2011 SY/T 6830-2011 SY/T 6831-2011 SY/T 6832-2011 SY/T 6839-2011 SY/T 6840-2011 SY/T 6841-2011 SY/T 6842-2011 SY/T 6843-2011 SY/T 6844-2011 SY/T 6845-2011 SY/T 10017-2011 DL/T 5016-2011 标准名称过套管电阻率测井资料处理与解释规范油气井用复合射孔器通用技术条件及检测方法管道内检测系统的鉴定液体管道的计算监测油气管道安全预警系统技术规范油气管道地质灾害风险管理技术规范煤层气集输与处理运行规范输油站场管道和储罐泄漏的风险管理油气井录井系列规范致密砂岩气地质评价方法海上拖缆式地震勘探定位导航技术规程超声成像测井仪电法勘探瞬变电磁仪过油管碳氧比能谱测井仪海上石油勘探充油电缆技术规范微电阻率成像测井仪海洋弃井作业规范海底电缆地震资料采集技术规程混凝土面板堆石坝设计规范代替标准采标号批准日期2011-07-28 2011-07-28 实施日期 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 API Std 1163:2005，MOD API RP 1130:2007，MOD 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 SY/T 10017-2005 DL/T 5016-1999 2011-07-28 2011-07-28序号 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 标准编号 DL/T 490—2011 DL/T 714—2011 DL/T 805.1—2011 DL/T 618—2011 DL/T 292—2011 DL/T 293—2011DL/T 294.1—2011 DL/T 294.2—2011 DL/T 295—2011 DL/T 296—2011 DL/T 297—2011 标准名称发电机励磁系统及装置安装、验收规程汽轮机叶片超声波检验技术导则火电厂汽水化学导则第 1 部分：锅炉给水加氧处理导则气体绝缘金属封闭开关设备现场交接试验规程火力发电厂汽水管道振动控制导则抽水蓄能可逆式水泵水轮机运行规程发电机灭磁及转子过电压保护装置技术条件第 1 部分：磁场断路器发电机灭磁及转子过电压保护装置技术条件第 2 部分：非线性电阻抽水蓄能机组自动控制系统技术条件火电厂烟气脱硝技术导则汽轮发电机合金轴瓦超声波检测发电机定子绕组端部电晕检测与评定导则火电厂风机、水泵节能用内反馈调速装置应用技术条件火电厂凝汽器管防腐防垢导则发电厂水汽中痕量阳离子的测定离子色谱法火力发电厂设备维修分析技术导则第 1 部分：可靠性维修分析火力发电厂设备维修分析技术导则第 2 部分：风险维修分析代替标准 DL/T 490—1992 DL/T 714—2000 DL/T 805.1—2002 DL/T 618—1997 采标号批准日期 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 实施日期 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 100. DL/T 298—2011 101. DL/T 299—2011 102. DL/T 300—2011 103. DL/T 301—2011 104. DL/T 302.1—2011 105. DL/T302.2—2011序号标准编号标准名称气体绝缘金属封闭输电线路现场交接试验导则水工建筑物地下工程开挖施工技术规范电力建设工程工程量清单计价规范—输电线路工程电力建设工程工程量清单计价规范—变电工程电力建设工程工程量清单计价规范—火力发电工程贫胶渣砾料碾压混凝土施工导则水电水利工程混凝土搅拌楼安全操作规程水电水利工程缆索起重机安全操作规程代替标准采标号批准日期2011-07-28 实施日期 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 2011-11-1 106. DL/T 304—2011 107. DL/T 5099—2011 108. DL/T 5205—2011 109. DL/T 5341—2011 110. DL/T 5369—2011 111. DL/T 5253—2011 112. DL/T 5254—2011 113. DL/T 5255—2011 DL/T 5099—1999 DL/T 5205—2005 DL/T 5341—2006 DL/T 5369—2007 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28 2011-07-28。

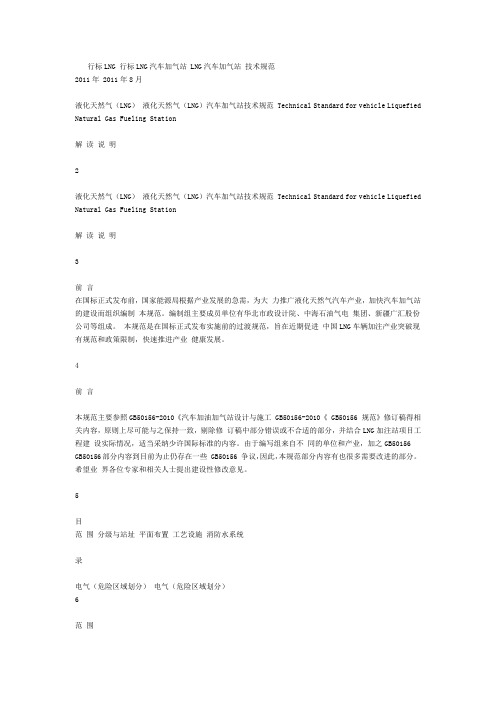

行标LNG 行标LNG汽车加气站 LNG汽车加气站技术规范2011年 2011年8月液化天然气（LNG）液化天然气（LNG）汽车加气站技术规范 Technical Standard for vehicle Liquefied Natural Gas Fueling Station解读说明2液化天然气（LNG）液化天然气（LNG）汽车加气站技术规范 Technical Standard for vehicle Liquefied Natural Gas Fueling Station解读说明3前言在国标正式发布前，国家能源局根据产业发展的急需，为大力推广液化天然气汽车产业，加快汽车加气站的建设而组织编制本规范。
编制组主要成员单位有华北市政设计院、中海石油气电集团、新疆广汇股份公司等组成。
本规范是在国标正式发布实施前的过渡规范，旨在近期促进中国LNG车辆加注产业突破现有规范和政策限制，快速推进产业健康发展。
4前言本规范主要参照GB50156-2010《汽车加油加气站设计与施工 GB50156-2010《 GB50156 规范》修订稿得相关内容，原则上尽可能与之保持一致，剔除修订稿中部分错误或不合适的部分，并结合LNG加注站项目工程建设实际情况，适当采纳少许国际标准的内容。
由于编写组来自不同的单位和产业，加之GB50156 GB50156部分内容到目前为止仍存在一些 GB50156 争议，因此，本规范部分内容有也很多需要改进的部分。
希望业界各位专家和相关人士提出建设性修改意见。
5目范围分级与站址平面布置工艺设施消防水系统录电气（危险区域划分）电气（危险区域划分）6范围7范围本规范核心内容：LNG储罐容量确定（建站规模与分级）站内设施的防火距离站内与站外设施的防火距离消防水系统的设置8范围考虑到目前国内加油加气站的现状，为满足我国对LNG、LCNG加气站建设的要求，本规范适用于LNG加气站、L-CNG加气站、LNG/L-CNG合建加气站、LNG、L-CNG撬装加气站及LNG、L-CNG 加气站和加油站的合建站这几种建设形式的新建、扩建或改建项目。
液化天然气汽车加气站技术规范
概述
液化天然气（LNG）作为清洁能源，正逐渐受到汽车用户的青睐。
为了满足液
化天然气汽车用户的需求，建设规范的加气站势在必行。
本文将介绍液化天然气汽车加气站的技术规范，包括设计、建设、操作等方面的要求。
设计规范
1.安全性设计：
–加气站的安全性设计应符合国家相关标准和规范，确保加气站设施和操作的安全性。
2.设施布局：
–加气站内设施布局应合理，包括液化天然气储存设施、加气设备、安全设备等的布置应符合规范。
3.环保要求：
–设计应考虑环保要求，包括废气处理设施的设置、废水处理等。
建设规范
1.设施选用：
–加气站设施的选用应符合国家标准，保证设施质量。
2.建设流程：
–加气站的建设流程应按照规范进行，包括前期规划、审批、施工等环节的管理。
3.验收标准：
–加气站建成后应按照相关验收标准进行验收，确保设施满足要求。
操作规范
1.安全操作：
–加气站操作人员应经过专业培训，了解液化天然气的特性和操作规范，保证加气操作安全。
2.日常维护：
–对加气站设施进行定期维护，确保设施正常运转。
3.紧急处理：
–加气站应配备相应的紧急处理设施，操作人员应掌握紧急处理程序。
意义
液化天然气汽车加气站技术规范的制定和遵守，对保障用户安全、促进液化天
然气汽车普及具有重要意义。
加强对加气站技术规范的管理和执行，能够推动液化天然气汽车行业的发展，构建绿色出行的新型交通体系。
以上是关于液化天然气汽车加气站技术规范的介绍，希望对相关人士有所帮助。
UDC中华人民共和国国家标准GBP GB 50156－2012汽车加油加气站设计与施工规范Code for design and construction of filling station2012－06－28 发布2013－03－01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准汽车加油加气站设计与施工规范Code for design and construction of fillingstationGB50156-2012主编部门：中国石油化工集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：2013年 3 月 1 日中国计划出版社2012 北京前言本规范是根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》（建标[2009]88号）的要求，中国石化工程建设公司会同有关单位对原国家标准《汽车加油加气站设计与施工规范》GB50156－2002（2006年版）进行修订的基础上编制完成的。
本规范在修订过程中，修订组进行了比较广泛的调查研究，组织了多次国内、国外考察，总结了我国汽车加油加气站多年的设计、施工、建设、运营和管理等实践经验，借鉴了国内已有的行业标准和国外发达国家的相关标准，广泛征求了有关设计、施工、科研和管理等方面的意见，对其中主要问题进行了多次讨论和协调，最后经审查定稿。
本规范共分13章和3个附录，主要内容包括：总则、术语、符号和缩略语、基本规定、站址选择、站内平面布置、加油工艺及设施、LPG加气工艺及设施、CNG 加气工艺及设施、LNG和L-CNG加气工艺及设施、消防设施及给排水、电气、报警和紧急切断系统、采暖通风、建筑物、绿化和工程施工等。
与原国家标准《汽车加油加气站设计与施工规范》GB50156－2002（2006年版）相比，本规范主要有下列变化：1. 增加了LNG（液化天然气）加气站内容。

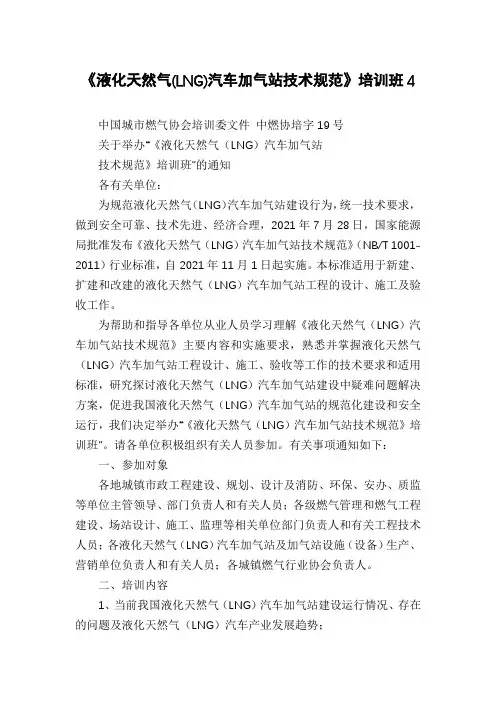

《液化天然气(LNG)汽车加气站技术规范》培训班4中国城市燃气协会培训委文件中燃协培字19号关于举办“《液化天然气（LNG）汽车加气站技术规范》培训班”的通知各有关单位：为规范液化天然气（LNG）汽车加气站建设行为，统一技术要求，做到安全可靠、技术先进、经济合理，2021年7月28日，国家能源局批准发布《液化天然气（LNG）汽车加气站技术规范》（NB/T 1001-2011）行业标准，自2021年11月1日起实施。
本标准适用于新建、扩建和改建的液化天然气（LNG）汽车加气站工程的设计、施工及验收工作。
为帮助和指导各单位从业人员学习理解《液化天然气（LNG）汽车加气站技术规范》主要内容和实施要求，熟悉并掌握液化天然气（LNG）汽车加气站工程设计、施工、验收等工作的技术要求和适用标准，研究探讨液化天然气（LNG）汽车加气站建设中疑难问题解决方案，促进我国液化天然气（LNG）汽车加气站的规范化建设和安全运行，我们决定举办“《液化天然气（LNG）汽车加气站技术规范》培训班”。
请各单位积极组织有关人员参加。
有关事项通知如下：一、参加对象各地城镇市政工程建设、规划、设计及消防、环保、安办、质监等单位主管领导、部门负责人和有关人员；各级燃气管理和燃气工程建设、场站设计、施工、监理等相关单位部门负责人和有关工程技术人员；各液化天然气（LNG）汽车加气站及加气站设施（设备）生产、营销单位负责人和有关人员；各城镇燃气行业协会负责人。
二、培训内容1、当前我国液化天然气（LNG）汽车加气站建设运行情况、存在的问题及液化天然气（LNG）汽车产业发展趋势；2、《液化天然气（LNG）汽车加气站技术规范》编制背景、适用范围及拟解决和规范的主要问题；3、《液化天然气（LNG）汽车加气站技术规范》术语解读及规范性引用文件使用要求；4、加气站等级划分原则、建设标准及站址选择和应符合的城市规划、交通规划、环境保护、消防安全等要求；5、站内平面布置（围墙、道路、防护堤、加气岛及罩棚的设置、站内设施之间的防火间距等）技术要求及应符合的相关规定；6、工艺设施（LNG 储罐系统、LNG 泵、加气设施、气化器、管道系统、紧急切断系统、可燃气体报警系统、LNG 移动加气装置等）的设置及设计要求和应符合的技术规范；7、消防设施（灭火器材、消防水等）及排水系统的配置要求；8、加气站内供配电技术要求及爆炸危险区域内的电气设备选型、安装、电力线路敷设等应符合的相关标准和规定；9、加气站内建筑物和罩棚等的防雷、防静电、耐火、抗震、采暖通风设计及应符合的相关标准和规定；10、加气站的施工与验收（一般规定、设备和材料的检验、土建施工、工艺设备安装、管道工程、防腐和绝热工程、预冷保冷及试车、竣工验收等）技术要求及应符合的相关标准和规范；11、规范性附录（附录A计算间距的起讫点；附录B加气站内爆炸性气体环境危险区域范围划分；附录C本规范用词说明）使用解读；12、液化天然气（LNG）汽车加气站设计、施工、验收中可能发生的疑难问题及解决方案；13、汽车加油加气站的设计与施工及疑难问题处置。
《液化天然气(LNG)汽车加气站技术规范》介绍吴洪松杜建梅作者介绍:吴洪松，中国市政工程华北设计研究总院第四设计研究院副院长,总工程师,教授级高工。
杜建梅，中国市政工程华北设计研究总院第四设计研究院高级工程师。
根据国家能源局《2010年第一批能源领域行业标准制（修）订计划的通知》国能科技【2010】320号的要求，我们在2010年受国家能源局委托，由中国市政工程华北设计研究总院、新疆广汇实业股份有限公司、中海石油气电集团有限责任公司共同编制《液化天然气(LNG)汽车加气站技术规范》，于2010年10月完成送审稿，2010年11月在北京召开了送审稿专家评审会，经修改完善后于2011年5月完成报批稿，在天津召开了本规范的报批稿专家评审会，并于5月底进行网上公示并征求意见，先后征求了全国各地相关部门近百十条意见或建议，在此基础上规范编制组针对收到的意见对本规范再次进行了修改与完善，于2011年6月25日完成最终版报批稿，国家能源局经会审后于2011年7月28日颁布本规范，于2011年11月1日起液化天然气汽车加气站的建设将执行本规范。
本标准共分为10章和3个附录，主要内容包括范围、规范性引用文件、术语、加气站分级和站址选择、站内平面布置、工艺设施、消防设施及排水、电气、建筑物、采暖通风、绿化和施工与验收等方面的规定。
一本标准适用范围本标准适用于LNG储存量不超过180m3，LNG工作压力不大于1.6MPa，L-CNG工作压力不大于25.0 MPa下列新建、扩建和改建的汽车加气站工程的设计、施工及验收：a）液化天然气（LNG）加气站（以下简称LNG加气站）；b）液化天然气经液态加压、气化的天然气加气站（以下简称L-CNG加气站）；c）LNG和L-CNG联建的加气站（以下简称LNG/L-CNG 加气站）；d）LNG、L-CNG、LNG/L-CNG加气与加油的合建站（以下简称加油加气站）二本标准站址选址要求规范规定在城市建成区不应建一级加气站、一级加油加气合建站。
因为一级站的储罐较多，容积较大，加油、加气量大，对周围建、构筑物及人群的安全和环保方面的有害影响也较大，站前车流量大会造成交通堵塞等问题，所以本条规定在城市中心区内不应建一级加气站、一级加油加气合建站。
对于城区的边缘地带、城际公路两侧等开阔地带可建一级站。
同时，在这些地区提高加气站LNG储罐容积，符合今后LNG货车的加气需求。
在城市中心区内所建的加气站、加油加气合建站宜采用地下或半地下LNG储罐。
LNG加气可与L-CNG加气联合建站，也可与加油站联合建站。
地下或半地下LNG储罐一旦发生泄漏，易积聚在地下或半地下空间内，缓慢气化后向上扩散，会减小对周围的影响。
此外，地下或半地下储罐可减小周围人们的心理畏惧，故编制此条。
当然，采用地下和半地下储罐会带来LNG管线长，产生的BOG量大，运行管理的不便。
在非城市中心区内还应以采用地上LNG储罐为主。
由于立式LNG储罐的可卸量高于卧式LNG储罐，且利于LNG泵的平稳运行，故在城市郊区或市际公路上所建的加气站宜采用立式LNG储罐。
LNG加气站可与L-CNG加气站联合建站，以满足各类天然气汽车加气的需要。
两站合建，两类加气系统可合用卸车装置、LNG储罐、供配电、消防等设施，有利于节省投资、减小用地、方便加气、提高加气站经营效益等优点。
在城区边缘地区、城际公路及公交车场、大型运输厂矿等需建的各类加气站可与加油站联合建站。
三加气站等级划分LNG加气站、L-CNG加气站、LNG/L-CNG加气站的等级划分，应符合下表的规定。
LNG加气站、L-CNG加气站、LNG/L-CNG加气站的等级划分一、加气站设置的规模与周围环境条件的协调；二、依其汽车加气业务量；三、LNG储罐的容积应能接受进站槽车的卸量。
目前大型LNG槽车的卸量在52m3左右。
加气站LNG储罐容积宜按1～3天的销售量进行配置。
a）本规范制定三级站规模的理由：一、根据LNG的物理特性和LNG汽车所需加气量，规模可适当加大；二、LNG槽车运距普遍在500公里以外，主要使用大容积运输槽车或集装箱，且宜在1座加气站内完成卸量。
目前运送加气站的LNG数量主要由供应点的汽车地中衡计量，通过加气站的销售量进行复验核实、认定。
若由1辆槽车供应2座加气站，难以核查2座加气站的卸气量而引发计量纠纷。
三级站的总容积规模，是按能接纳1辆槽车的可卸量，并考虑卸车前站内LNG储罐尚有一定的余量。
因此，将三级站的容积定为≤60m3较为合理。
b）各类加气站的单罐容积规模多罐运行较为复杂，易发生误操作事故；在向储罐充装LNG初期产生的BOG量较大。
目前的BOG多数采用放空，造成浪费和污染。
因此，在加气站内宜由1台储罐来完成接纳1辆槽车的卸量。
因此，将单罐容积上限提高至60m3，有利于加气站的运行和节能。
c）二、三级站规模按增加1台和2台60m3LNG储罐设定。
LNG加气站、L-CNG加气站、LNG/L-CNG加气站与加油站合建站的等级划分，应符合下表的规定。
LNG加气站、L-CNG加气站、LNG/L-CNG加气站与加油站合建站的等级划分此条规定，可充分利用已有的二、三级加油站改扩建成加油和LNG加气合建站，有利于节省土地和提高加油加气站效益、有利于加气站的网点布局，促进其发展，实用可行。
四LNG加气站与站外建、构筑物的防火要求加气站的LNG储罐、放散管管口、LNG卸车口与站外建、构筑物的防火间距，不应小于下表的规定。
LNG储罐、放散管管口、LNG卸车口与站外建、构筑物的防火间距（m）口与站外建、构筑物的防火距离，编制依据：a）LNG加气站的安全性要比LPG加气站高，其事故危险性较小，主要反应在：（a）LNG加气站储罐是采用圆柱形，双层壁，高真空多层缠绕结构，在运行中发生泄漏，其外壁处将会出现结露、结冰现象，易于发现与处理。
（b）LNG储罐的压力一般在0.4MPa左右，远低于LPG 加气站储罐的压力。
（c）在国内发生的几起LPG储罐爆燃事故中，是因储罐根部阀的法兰垫片处的泄漏所引发的，而加气站的LNG 储罐根部阀的接口是采用焊接连接，基本不会发生接口处的LNG泄漏。
LNG加气站发生重大泄漏事故主要来自储罐、管道或其连接处的破裂、重要阀门的失效，在LNG加气站发生一般事故的处理，首先切断气源、控制火源，在泄漏处采用湿被等包扎，浇水结冰等手段进行堵漏。
LNG加气站的建设必须采用安全可靠的设备、材料，采用先进可靠的安全控制技术。
在以技术和管理保生产安全的基础上制定防火间距。
b）参照《汽车加油加气站设计与施工规范》GB50156，结合LNG加气站的特性和建站条件，编制本条文。
（a）距重要公共建筑物的防火距离，一级站为80m，二级站为80m，三级站为80m，基本上在重大事故影响范围之外。
以三级站1台60m3LNG储罐发生全泄漏，泄漏天然气量最大值为32400m3，在静风中成倒圆锥体扩散，与空气构成爆炸危险的体积648000m3（按爆炸浓度上限值5%计算），发生爆燃的影响范围约60m。
（b）民用建筑物视其使用性质、重要程度和人员密集程度，将民用建筑物分为三个保护类别，并分别制定了加气站与各类民用建筑物的防火距离。
一类保护物重要程度高，建筑面积大，人员较多，虽然建筑物材料多为一、二级耐火等级，但仍然有必要保持较大的防火距离，所以确定三个级别加气站与一类保护物的防火距离分别为35m、30m、25m，而与二、三类保护物的防火距离依其重要程度的降低分别递减为25m、20m、16m和18m、16m、14m。
（c）因LNG加气站的安全性要比LPG加气站高，根据《建筑设计防火规范》第4.4.1，LPG罐发生爆炸和火灾事故，危及范围近者20m~30米，故本规范确定三个级别加气站内LNG储罐与明火的距离分别为35m、30m、25m。
（d）站外甲、乙类物品生产厂房火灾危险性大，加气站与这类设施应有较大的防火距离，本条款按三个级别分别定为35m、30m和25m。
（e）由于变配电站的重要性，城市变配电站的规模都比较大。
LNG储罐与室外变配电站的防火距离按照明火考虑，本条款按三个级别分别定为40m、35m和30m。
（f）考虑到铁路的重要性，本规范加大了LNG储罐与站外铁路的防火距离，即铁路在加气站发生重大危险事故影响区以外，并在表下注提出，对国家有特殊规定的铁路线、公路线，应按规定执行。
（g）考虑到地铁、隧道口的环境和人口密集等因素，且地铁、隧道出入口处的“活塞风”大，对临近区有较大的吸气流，故进一步加大了LNG储罐等与其之间的防火距离。
（h）对地下和半地下LNG储罐与站外建、构筑物的防火距离可按地上LNG储罐减少30%和20%。
随着LNG储罐安装位置的下移，发生泄漏沉积在罐区内的时间相对长，随着气化速度降低，对防护堤外的扩散减慢，危害降低，其防火距离可适当减小。
(i)放散管口、LNG卸车口与站外建、构筑物的防火间距基本随三级站要求。
五LNG加气站消防给水系统要求设置有地上LNG储罐的一、二级LNG 加气站、油气合建站应设消防给水系统。
设置在城市建成区外严重缺水地区的设有地上LNG储罐的一、二级LNG 加气站、油气合建站，在符合下例条件时可不设消防给水系统：a）LNG储罐、放散管、卸车点与站外建、构筑物距离应增加1倍及以上；b）LNG储罐之间的净距不应小于4m；c）LNG站区消防灭火器材的配置应增加一倍。
设置在城市建成区内的设有地上LNG储罐的二级LNG 加气站、油气合建站在符合下例条件之一时，可不设消防给水系统：a）在市政消火栓保护半径150m以内，且供水量不小于15 L/s；b）LNG储罐之间的净距不应小于4m，且在罐间设防火墙。
防火墙的高度不应低于储罐高度，宽度至两侧防护堤。
国家标准《石油天然气工程设计防火规范》GB50183-2004第10.4.5条规定，总容积小于265m3的LNG储罐区不需设固定供水系统。
本规范规定一级LNG加气站LNG储罐的总容积不大于180 m3，但考虑到城市建成区建筑物较为稠密，位于城市建成区且设置地上LNG储罐的一、二级LNG加气站，一旦发生事故造成的影响可能会比较大，故要求其设消防给水系统，以加强LNG加气站的安全性能。
设置在城市建成区外严重缺水地区的设有地上LNG储罐的一、二级LNG 加气站、油气合建站，发生事故造成的影响会比较小，当防火间距和灭火器材数量加倍，可不设消防给水系统。
设置在城市建成区内，设置地上LNG储罐的二级LNG 加气站，参照《建筑设计防火规范》GB50156-2006第8.2.8条，当加气站设在市政消火栓保护半径150m以内，且消防给水量不小于15m/s时，二级站可不设消防给水系统。
其外，若LNG储罐之间的净距不小于4m，且在罐间设防火墙，防火墙的高度不应低于储罐高度，宽度至两侧防护堤，可减少事故时储罐之间的相互影响，可不设消防给水系统。
