路虎揽胜运动版保险丝说明

2020/11·汽车维修与保养61一、轻度混合动力电动汽车概述1.操作概述从2019款起，路虎汽车各车型陆续采用了轻度混合动力技术(MHEV)。

路虎揽胜运动/卫士采用了相同的MHEV技术，本文对这些车型MHEV技术的结构原理和维修作以介绍。

除非有特殊说明，介绍以我国保有量较大的揽胜运动版为例。

捷豹路虎直列6缸发动机(IngeniumI6 3.0L汽油发动机)配备MHEV技术。

MHEV将内燃机(ICE)与48V皮带驱动一体式启动机发电机(BISG)结合在一起，用于在发生超速和制动时捕获传动系统损失的能量。

这些能量将被存储到48VMHEV蓄电池内，并在瞬时加速(扭矩辅助)期间被智能地通过皮带驱动一体式启动机发电机(BISG)和电动机械增压器重新调配以辅助发动机。

与传统混合动力车型不同，配备MHEV技术的车辆无法只依靠电力运行，BISG 用于为内燃机提供辅助。

增强型自动启停系统将会在车辆停止之前关闭发动机。

当客户在制动后踩下加速器踏板起步时，发动机将会平稳地重新启动，车辆又会照常获得驱动力。

这样可实现排气管零排放，并节省了车辆静止时原本让发动机怠速运转所消耗的燃油。

当驾驶员准备起步时，发动机立即重新启动。

精密的控制可以确保自动启停系统不会影响驾驶员或者车辆的需求。

在以下情况下，当车辆仍然行驶时，自动启停系统将会关闭发动机，即行驶停机(SOTM)：①操作制动踏板；②车速低于17km/h。

在释放制动踏板且车辆仍然行驶时，BISG将会重新启动发动机。

◆文/北京 秦子尧路虎揽胜运动/卫士轻度混合动力系统介绍(上)注意：在超速状态下，如果没有施加制动压力，则车辆只会减速至爬行状态，SOTM将不会激活。

在SOTM期间，在车辆停下来的同时，驾驶员可以减少制动压力以确保车辆平稳停下来。

这种制动压力减少将不会导致发动机重新启动。

在InControl智能驭领双屏触控下屏幕的车辆功能下方有一个与自动启停系统的操作有关的软键，可以激活或关闭自动启停系统。

路虎全系中文版使用说明书，维修手册发现三，发现四，路虎揽胜，运动，极光，神二，中文原版说明书发现三，发现四，路虎揽胜，运动，极光，神二，中文维修手册，电路图欢迎咨询淘宝店铺，百友林溪同时出售各种汽车维修资料节气门基本设定手工操作方法：奔驰车系采用电子节气门系统的车型当拆电瓶线超过两小时以上,或更换新电脑或更换怠速马达后,必需进行电脑学习设定程序：1. 将自动变速箱挡位放在P档或N档,发动引擎使怠速运转到正常工作温度80度以上,这段时间中不可以加速踩油门.2. 然后将引擎熄火后将点火开关KEY—ON,不发动引擎等待60秒以上,再将点火开关KEY—OFF等待10秒以上.3. 进行路试,自动变速箱挡位放在4 档或3 档,加速必须超过3500 转以上,然后保持引擎转速到1200转以上巡航.4. 重复步骤(3),三次即可设定完成机油油位查看方法：机油油位的检查方法：由于2003 款以后奔驰W211 车辆没有机油油尺，因此需要借助仪表多功能显示屏读取机油的油位。

操作方法如下：车辆处于水平路面，发动机处于正常工作温度，且熄火2 分钟以上。

(1)将点火开关置于“ON位置。

(2)重复压下方向盘上的“[][] ”按键，直到多功能显示器上显示公里数。

(3)重复压下方向盘上的前进/后退”按键，直到显示“ engine oil level measureme nt running"出现在显示器上。

(4)现在多功能显示器上显示发动机机油油位。

1、点火开关转到“1档”位置2、按压系统选择确认键S110s3 “[[]] 按键”直到仪表显示A1p13 出现里程或温度显示3、快速按压里程复位按键A1s3 3次，在显示屏A1p13会出现蓄电池信息4、按压前进/后退键S110s1，直到出现“SERVICE MENU5、按压“ +和-'”键S111s1,选择“ CONFIRMATION6、按压选择确认按键S110s3,选择“ COMPLETE SERVIC E7、按压选择确认按键S110s3,选择“SERVICE CONFIRMED&按压选择确认按键S110s3,选择“SERVICE MENU9、按压“ +和 -'”键S111s1,选择“SPECIAL WORK10、按压选择确认按键S110s111、按压“ +和键S111s1,选择“SERVICE 3”12、按压选择确认按键S110s313、按压“ +和键S111s1,选择“OIL QUALITY ”14、按压选择确认按键 S110s3, A1p13显示 “POSITION CONFIRMED15、 按压选择确认按键 S110s3, A1p13显示 里程或温度16、 关闭点火开关，保养归零结束。

RANGE ROVER SPORT SVR路虎•揽胜运动版 SVR路虎揽胜运动版SVR ，由路虎特殊车辆研发部门量身设计，该部门专注打造精工细造、极致性能车型，相对路虎家族速度最快、响应最迅速、反应最灵敏的揽胜运动版，其整体造诣更胜一筹。

令人兴奋的高性能SUV ⸺路虎揽胜运动顶级高性能版电掣而至。

车身线条更为凌厉、外观设计更显威仪四方，同时驾驭体验、操控表现提升至一个全新的高度。

前保险杠的全新加大进气口设计提供更大的气流量，全新后扰流板设计更符合空气动力学，使得车辆在高速行驶时获得更多的下压力。

路虎揽胜运动顶级高性能版，刚劲利落的线条设计，外形更为惊艳。

采用路虎的全铝合金车身技术，车身轻量化不仅带来更为卓越的性能，也使得整体车架更为坚硬牢固。

运筹帷幄、稳如泰山，揽胜运动顶级高性能版，为疾驰而生。

路虎揽胜运动顶级高性能版的所有细节都精益求精。

智能调节主动排气系统设置了2个阶段电子主动排气阀，这使得车辆在低节气门时能够保持低频的脉冲声浪，而当发动机转速提升时，系统将打开排气阀，加大排气效率，让气流更多地从四根排气管排出。

这使得车辆可以在不改变特性的情况下增加排气声浪。

这富有标志性的发动机声浪毫无疑问将让人心潮澎湃、跃跃欲试。

路虎揽胜运动顶级高性能版的百公里加速时间仅为4.7秒，最高时速可达260公里/每小时。

5.0升V8机械增压汽油发动机可以提供550匹马力最大功率和680牛米最大扭矩。

精益求精的发动机调校、行车控制系统使得性能方面有了惊人的提升。

升级的8速自动变速箱换挡灵敏而准确，配合5.0升V8机械增压汽油发动机，动力更为迅猛磅礴，造就了史上动力最强、速度最快的路虎。

专业工程师们重新调教了独立悬架系统，将底盘反应调控地更为灵敏。

自适应动态系统每秒500次对车辆行驶状况进行实时监测，通过调节阻尼力以适应不同路面及路况。

侧倾稳定控制系统使得车辆在疾速过弯时更为迅速、平稳，而提升的电子助力转向系统使得驾驶者操控更为敏锐，更具驾驶乐趣。

10-12年路虎揽胜发现四各车系使用说明书-CAL-FENGHAI.-(YICAI)-Company One1路虎全系中文版使用说明书，维修手册发现三，发现四，路虎揽胜，运动，极光，神二，中文原版说明书发现三，发现四，路虎揽胜，运动，极光，神二，中文维修手册，电路图欢迎咨询淘宝店铺，百友林溪同时出售各种汽车维修资料节气门基本设定手工操作方法：奔驰车系采用电子节气门系统的车型当拆电瓶线超过两小时以上,或更换新电脑或更换怠速马达后,必需进行电脑学习设定程序：1. 将自动变速箱挡位放在P档或N档,发动引擎使怠速运转到正常工作温度80度以上,这段时间中不可以加速踩油门.2. 然后将引擎熄火后将点火开关KEY—ON,不发动引擎等待60秒以上,再将点火开关KEY—OFF等待10秒以上.3. 进行路试,自动变速箱挡位放在4档或3档,加速必须超过3500转以上,然后保持引擎转速到1200转以上巡航.4. 重复步骤(3),三次即可设定完成机油油位查看方法：机油油位的检查方法：由于2003款以后奔驰W211车辆没有机油油尺，因此需要借助仪表多功能显示屏读取机油的油位。

操作方法如下：车辆处于水平路面，发动机处于正常工作温度，且熄火2分钟以上。

（1）将点火开关置于“ON”位置。

（2）重复压下方向盘上的“[] []”按键，直到多功能显示器上显示公里数。

（3）重复压下方向盘上的“前进/后退”按键，直到显示“engine oil level measurement running"出现在显示器上。

（4）现在多功能显示器上显示发动机机油油位。

保养归零手工操作方法：1、点火开关转到“1”档位置2、按压系统选择确认键S110s3“[] []按键”直到仪表显示A1p13出现里程或温度显示3、快速按压里程复位按键A1s3 3次，在显示屏A1p13会出现蓄电池信息4、按压前进 / 后退键 S110s1 ，直到出现“SERVICE MENU”5、按压“+”和“-”键S111s1，选择“CONFIRMATION”6、按压选择确认按键S110s3，选择“COMPLETE SERVICE”7、按压选择确认按键S110s3，选择“SERVICE CONFIRMED”8、按压选择确认按键S110s3，选择“SERVICE MENU”9、按压“+”和“-”键S111s1，选择“SPECIAL WORK”10、按压选择确认按键S110s111、按压“+”和“-”键S111s1，选择“SERVICE 3”12、按压选择确认按键S110s313、按压“+”和“-”键S111s1，选择“OIL QUALITY ”14、按压选择确认按键S110s3，A1p13显示“POSITION CONFIRMED”15、按压选择确认按键S110s3，A1p13显示“里程或温度”16、关闭点火开关，保养归零结束。

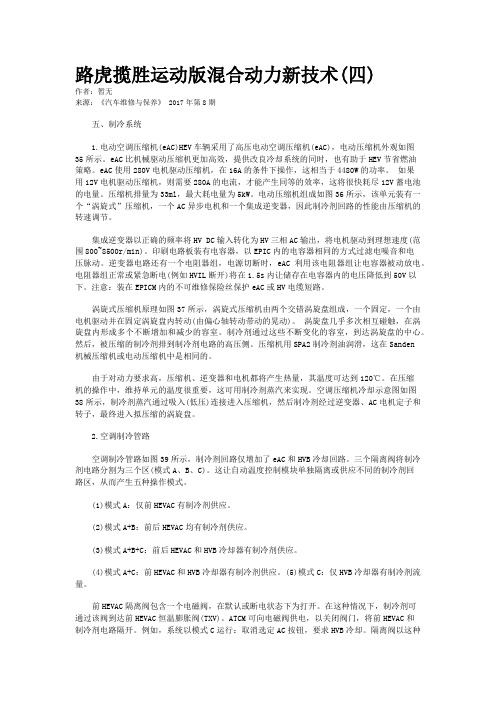

路虎揽胜运动版混合动力新技术(四)作者：暂无来源：《汽车维修与保养》 2017年第8期五、制冷系统1.电动空调压缩机(eAC)HEV车辆采用了高压电动空调压缩机(eAC)，电动压缩机外观如图35所示。

eAC比机械驱动压缩机更加高效，提供改良冷却系统的同时，也有助于HEV节省燃油策略。

eAC使用280V电机驱动压缩机，在16A的条件下操作，这相当于4480W的功率。

如果用12V电机驱动压缩机，则需要280A的电流，才能产生同等的效率，这将很快耗尽12V蓄电池的电量。

压缩机排量为33ml，最大耗电量为5kW。

电动压缩机组成如图36所示，该单元装有一个“涡旋式”压缩机，一个AC异步电机和一个集成逆变器，因此制冷剂回路的性能由压缩机的转速调节。

集成逆变器以正确的频率将HV DC输入转化为HV三相AC输出，将电机驱动到理想速度(范围800~8500r/min)。

印刷电路板装有电容器，以EPIC内的电容器相同的方式过滤电噪音和电压脉动。

逆变器电路还有一个电阻器组，电源切断时，eAC利用该电阻器组让电容器被动放电。

电阻器组正常或紧急断电(例如HVIL断开)将在1.5s内让储存在电容器内的电压降低到50V以下。

注意：装在EPICM内的不可维修保险丝保护eAC或HV电缆短路。

涡旋式压缩机原理如图37所示，涡旋式压缩机由两个交错涡旋盘组成，一个固定，一个由电机驱动并在固定涡旋盘内转动(由偏心轴转动带动的晃动)。

涡旋盘几乎多次相互碰触，在涡旋盘内形成多个不断增加和减少的容室。

制冷剂通过这些不断变化的容室，到达涡旋盘的中心。

然后，被压缩的制冷剂排到制冷剂电路的高压侧。

压缩机用SPA2制冷剂油润滑，这在Sanden机械压缩机或电动压缩机中是相同的。

由于对动力要求高，压缩机、逆变器和电机都将产生热量，其温度可达到120℃。

在压缩机的操作中，维持单元的温度很重要，这可用制冷剂蒸汽来实现。

空调压缩机冷却示意图如图38所示，制冷剂蒸汽通过吸入(低压)连接进入压缩机，然后制冷剂经过逆变器、AC电机定子和转子，最终进入拟压缩的涡旋盘。

路虎全系中文版使用说明书，维修手册发现三，发现四，路虎揽胜，运动，极光，神二，中文原版说明书发现三，发现四，路虎揽胜，运动，极光，神二，中文维修手册，电路图欢迎咨询淘宝店铺，百友林溪同时出售各种汽车维修资料节气门基本设定手工操作方法：奔驰车系采用电子节气门系统的车型当拆电瓶线超过两小时以上,或更换新电脑或更换怠速马达后,必需进行电脑学习设定程序：1. 将自动变速箱挡位放在P档或N档,发动引擎使怠速运转到正常工作温度80度以上,这段时间中不可以加速踩油门.2. 然后将引擎熄火后将点火开关KEY—ON,不发动引擎等待60秒以上,再将点火开关KEY—OFF等待10秒以上.3. 进行路试,自动变速箱挡位放在4档或3档,加速必须超过3500转以上,然后保持引擎转速到1200转以上巡航.4. 重复步骤(3),三次即可设定完成机油油位查看方法：机油油位的检查方法：由于2003款以后奔驰W211车辆没有机油油尺，因此需要借助仪表多功能显示屏读取机油的油位。

操作方法如下：车辆处于水平路面，发动机处于正常工作温度，且熄火2分钟以上。

（1）将点火开关置于“ON”位置。

（2）重复压下方向盘上的“[] []”按键，直到多功能显示器上显示公里数。

（3）重复压下方向盘上的“前进/后退”按键，直到显示“engine oil level measurement running"出现在显示器上。

（4）现在多功能显示器上显示发动机机油油位。

保养归零手工操作方法：1、点火开关转到“1”档位置2、按压系统选择确认键S110s3“[] []按键”直到仪表显示A1p13出现里程或温度显示3、快速按压里程复位按键A1s3 3次，在显示屏A1p13会出现蓄电池信息4、按压前进/ 后退键S110s1 ，直到出现“SERVICE MENU”5、按压“+”和“-”键S111s1，选择“CONFIRMATION”6、按压选择确认按键S110s3，选择“COMPLETE SERVICE”7、按压选择确认按键S110s3，选择“SERVICE CONFIRMED”8、按压选择确认按键S110s3，选择“SERVICE MENU”9、按压“+”和“-”键S111s1，选择“SPECIAL WORK”10、按压选择确认按键S110s111、按压“+”和“-”键S111s1，选择“SERVICE 3”12、按压选择确认按键S110s313、按压“+”和“-”键S111s1，选择“OIL QUALITY ”14、按压选择确认按键S110s3，A1p13显示“POSITION CONFIRMED”15、按压选择确认按键S110s3，A1p13显示“里程或温度”16、关闭点火开关，保养归零结束。

揽胜运动款说明书篇一：10-12年路虎揽胜发现四各车系使用说明书路虎全系中文版使用说明书，维修手册发现三，发现四，路虎揽胜，运动，极光，神二，中文原版说明书发现三，发现四，路虎揽胜，运动，极光，神二，中文维修手册，电路图欢迎咨询QQ96淘宝店铺，百友林溪同时出售各种汽车维修资料节气门基本设定手工操作方法：奔驰车系采用电子节气门系统的车型当拆电瓶线超过两小时以上,或更换新电脑或更换怠速马达后,必需进行电脑学习设定程序：1. 将自动变速箱挡位放在P档或N档,发动引擎使怠速运转到正常工作温度80度以上,这段时间中不可以加速踩油门.2. 然后将引擎熄火后将点火开关KEY—ON,不发动引擎等待60秒以上,再将点火开关KEY—OFF等待10秒以上.3. 进行路试,自动变速箱挡位放在4档或3档,加速必须超过3500转以上,然后保持引擎转速到1200转以上巡航.4. 重复步骤(3),三次即可设定完成机油油位查看方法：机油油位的检查方法：由于XX款以后奔驰W211车辆没有机油油尺，因此需要借助仪表多功能显示屏读取机油的油位。

操作方法如下：车辆处于水平路面，发动机处于正常工作温度，且熄火2分钟以上。

（1）将点火开关置于“ON”位置。

（2）重复压下方向盘上的“[] []”按键，直到多功能显示器上显示公里数。

（3）重复压下方向盘上的“前进/后退”按键，直到显示“engine oil level measurement running"出现在显示器上。

（4）现在多功能显示器上显示发动机机油油位。

保养归零手工操作方法：1、点火开关转到“1”档位置2、按压系统选择确认键 S110s3“[] []按键”直到仪表显示A1p13出现里程或温度显示3、快速按压里程复位按键A1s3 3次，在显示屏A1p13会出现蓄电池信息4、按压前进 / 后退键 S110s1 ，直到出现“SERVICE MENU”5、按压“+”和“-”键S111s1，选择“CONFIRMATION”6、按压选择确认按键S110s3，选择“COMPLETE SERVICE”7、按压选择确认按键S110s3，选择“SERVICE CONFIRMED”8、按压选择确认按键S110s3，选择“SERVICE MENU”9、按压“+”和“-”键S111s1，选择“SPECIAL WORK”10、按压选择确认按键S110s111、按压“+”和“-”键S111s1，选择“SERVICE 3”12、按压选择确认按键S110s313、按压“+”和“-”键S111s1，选择“OIL QUALITY 229.5”14、按压选择确认按键S110s3，A1p13显示“POSITION CONFIRMED”15、按压选择确认按键S110s3，A1p13显示“里程或温度”16、关闭点火开关，保养归零结束。

车主手册出版物编号 LRL 43 02 59 131简介2关于本手册请您尽快抽出时间研读车辆随附的车主／操作者资料。

重要文件本手册包含的信息涵盖了所有车辆附属产品和可选设备，其中的部分内容可能不适用于您的车辆。

由于印刷周期的缘故，本手册还可能包含对一些尚未普遍采用的选件的说明。

车辆中的可选件、硬件和软件均针对该车辆的目标销售市场而设计。

如果要在另一个地理区域使用该车辆，则可能需要对其进行更改以便符合当地的要求。

Land Rover 不负担由任何更改而产生的费用。

这份出版物中所含的信息在打印时正确无误。

如有后续的车辆设计变更，则会在随车资料包中增添一份增补材料。

另外，您也可以在 Land Rover 的网站上查看更新内容，网址是： 。

出于研发方面的考虑，本公司保留在不经通知的情况下随时修改规格、设计或设备的权利，对此亦不承担任何责任。

未经本公司许可，不得复制和翻译此出版物或其部分。

错误和疏漏之处除外。

本手册中使用的符号安全警告事项指的是为避免人身伤害而必须准确执行的规程或者需谨慎对待的信息。

注意事项指的是为避免车辆损坏而必须严格遵守的规程或者而需要谨慎对待的信息。

© Land Rover 2012。

保留所有权利。

由 Land Rover 出版发行。

此回收符号表示那些必须安全处置的项目，以避免对环境造成不必要的破坏。

此符号表示那些可由您的经销商／授权维修厂进行调整、禁用或启用的特色功能。

目录3简介.....................................................2进入车辆.............................................5离开车辆.............................................9前座椅...............................................11后座椅...............................................15头枕...................................................19方向盘...............................................20安全带...............................................21儿童安全...........................................24安全气囊...........................................30外部照明灯.......................................34内部照明灯.......................................38刮水器和清洗器................................39车窗 (41)后视镜 (43)车库门开启器 (44)警告灯 (46)仪表板 (50)加热与通风 (53)储物箱室 (58)负荷承载 (61)拖曳...................................................63启动发动机.......................................71变速箱...............................................73稳定性控制.......................................77悬架...................................................78制动器...............................................80轮胎压力监测系统 (TPMS)................82驻车辅助系统....................................83巡航控制...........................................85影像系统...........................................86全地形反馈适应系统........................88陡坡缓降控制 (HDC)..........................90标准音频系统....................................92触摸屏..............................................101音频／视频概述...............................104收音机..............................................109DAB 收音机.......................................111便携媒体 (113)电视..................................................118视频媒体播放器..............................120后座椅娱乐......................................122语音控制..........................................125电话..................................................127导航系统..........................................131轮胎维修套件..................................145燃油与加油......................................147维护..................................................152液位检查..........................................167技术规格..........................................172车辆蓄电池......................................179轮胎.. (183)保险丝..............................................188车轮更换..........................................193车辆施救..........................................202碰撞之后..........................................205车辆标识..........................................206类型许可..........................................207控制按钮概述目录 4进入车辆5解锁车辆为防止意外操作，如果车内有儿童或动物，切勿将智能钥匙留在车内。

路虎全系中文版使用说明书，维修手册发现三，发现四，路虎揽胜，运动，极光，神二，中文原版说明书发现三，发现四，路虎揽胜，运动，极光，神二，中文维修手册，电路图欢迎咨询QQ1310448496淘宝店铺，百友林溪同时出售各种汽车维修资料节气门基本设定手工操作方法：奔驰车系采用电子节气门系统的车型当拆电瓶线超过两小时以上,或更换新电脑或更换怠速马达后,必需进行电脑学习设定程序：1. 将自动变速箱挡位放在P档或N档,发动引擎使怠速运转到正常工作温度80度以上,这段时间中不可以加速踩油门.2. 然后将引擎熄火后将点火开关KEY—ON,不发动引擎等待60秒以上,再将点火开关KEY—OFF等待10秒以上.3. 进行路试,自动变速箱挡位放在4档或3档,加速必须超过3500转以上,然后保持引擎转速到1200转以上巡航.4. 重复步骤(3),三次即可设定完成机油油位查看方法：机油油位的检查方法：由于2003款以后奔驰W211车辆没有机油油尺，因此需要借助仪表多功能显示屏读取机油的油位。

操作方法如下：车辆处于水平路面，发动机处于正常工作温度，且熄火2分钟以上。

（1）将点火开关置于“ON”位置。

（2）重复压下方向盘上的“[] []”按键，直到多功能显示器上显示公里数。

（3）重复压下方向盘上的“前进/后退”按键，直到显示“engine oil level measurement running"出现在显示器上。

（4）现在多功能显示器上显示发动机机油油位。

保养归零手工操作方法：1、点火开关转到“1”档位置2、按压系统选择确认键S110s3“[] []按键”直到仪表显示A1p13出现里程或温度显示3、快速按压里程复位按键A1s3 3次，在显示屏A1p13会出现蓄电池信息4、按压前进/ 后退键S110s1 ，直到出现“SERVICE MENU”5、按压“+”和“-”键S111s1，选择“CONFIRMATION”6、按压选择确认按键S110s3，选择“COMPLETE SERVICE”7、按压选择确认按键S110s3，选择“SERVICE CONFIRMED”8、按压选择确认按键S110s3，选择“SERVICE MENU”9、按压“+”和“-”键S111s1，选择“SPECIAL WORK”10、按压选择确认按键S110s111、按压“+”和“-”键S111s1，选择“SERVICE 3”12、按压选择确认按键S110s313、按压“+”和“-”键S111s1，选择“OIL QUALITY 229.5”14、按压选择确认按键S110s3，A1p13显示“POSITION CONFIRMED”15、按压选择确认按键S110s3，A1p13显示“里程或温度”16、关闭点火开关，保养归零结束。
