水泥搅拌桩规范文件
水泥搅拌桩规范文件
一、前言
本规范文件的目的是规定水泥搅拌桩施工工艺和质量验收标准,确保水泥搅拌桩施工质量。
二、施工材料
1. 水泥应符合175-2007普通水泥规格;
2. 混凝土应符合设计强度不小于30的要求;
3. 砼钢应符合1499-2005热轧压延钢筋技术条件;
4. 混凝土搅拌水质量应符合国家相应标准。
三、施工步骤
1. 挖掘固体基础桩位并保证其基础为整固状态;
2. 设置水泥搅拌桩桩型;
3. 按层次浇筑混凝土,每层浇筑结束后应进行轧压;
4. 桩身应保持水平,混凝土浇筑过程中不许增加减少材料;
5. 桩身混凝土结晶后即可拆除桩型。
四、质量验收
1. 水平度校核:檐差不大于×/1000;
2. 强度测试:按一定比例取样做标准试件,28试验破坏强度不低于设计强度;
3. 外观:无裂缝、脱节及其他质量瑕疵。
以上为"水泥搅拌桩规范文件"内容的一个示例。
实际操作中,详情请参考相关工程施工文件。
水泥搅拌桩施工工艺及质量验收标准(精)
水泥搅拌桩施工工艺及质量验收标准第1章总则第1节适用范围本标准适用于本企业工业与民用建筑及市政交通工程采用水泥搅拌桩加固地基的工程,也适用于水泥土桩墙支护工程。
第2节编制参考标准及规范1、《建筑地基基础工程施工质量验收规范》 GB 50202-20022、建筑施工手册3、《地基处理技术规范》 JGJ 79-2002第2章术语、符号水泥搅拌桩 soil-cement mixed pile foundation 利用水泥做固化剂,通过搅拌机械将其与地基土强制搅拌,硬化后构成的地基。
第3章基本规定第1节一般规定1. 地基基础工程施工前,必须具备完整的地质勘察资料及工程附近管线、建筑物、构筑物和其它公共设施的构造情况,必要时应作施工勘察和调查以确保工程质量及临近建筑的安全。
2. 施工单位必须具备相应专业资质,并建立完善的质量管理体系和质量检验制度。
3. 从事地基基础工程检测及见证试验的单位,必须具备省级以上(含省、自治区、直辖市建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。
4. 施工过程中出现异常情况时,应停止施工,由监理或建设单位组织勘察、设计、施工等有关单位共同分析情况,解决问题,消除隐患,并应形成文件资料。
第2节质量目标符合国家规范及设计要求第4章施工准备第1节技术准备1.熟悉施工图纸及设计说明和其它设计文件。
2.施工方案审核、批准已经完成。
3.根据施工技术交底、安全交底进行各项施工准备。
4.施工前应检查水泥及外掺剂的质量,桩位、搅拌机工作性能、各种计量设备(主要是水泥流量计及其它计量设备完好程度。
第2节材料要求水泥:采用新鲜水泥,出厂日期不得超过三个月,必须具有出厂合格证与质保单并应做复试。
外加剂:所采用外加剂须具备合格证与质保单,满足设计各项参数要求。
第3节主要机具机具设备包括:深层搅拌机、起重机、水泥制配系统、导向设备及提升速度量测设备等。
深层搅拌机及与之配套的起吊设备。
水泥土搅拌桩适用性、施工工艺、要求及质量检验方法
水泥土搅拌桩适用性、施工工艺、要求及质量检验方法1、水沙粒搅拌桩概述水泥土搅拌桩是冰所称利用水泥土搅拌机，钻进地基土中同样深度后，喷出水泥浆液，将强逼钻孔深度内的地基土与浆液强行拌和，使软土硬结成具有总的来说、水稳定性和一定应力的桩体;根据固化剂休眠状态的不同，水泥土搅拌法又分为两种，重复使用当使用水泥浆作为固化剂时，称为深层搅拌法（deepmixing，简称湿法），当添加水泥粉作为固化剂时，称为粉体喷搅法（dryjetmixing，简称干法）。
我国对搅拌桩的研究始于1977年，眼下的主要用途是加固软土地基，从20世纪90年代末期开始大量用于基坑支护。
起初一般是单轴搅拌，发展到今天，主要使用单轴双轴及三轴搅拌机，蒸煮功率大大提高，由于目前国内大量应用的多为650mm、850mm和1000mm三种。
2、水泥土拌桩适用性水泥土搅拌法适用于加固正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、黏性土以及无流动地下水的饱和松散砂土等地基，当地基土的天然含水量小于30%（黄土含水量小于25%）、大于70%或地下水的pH值小于4时不宜采用干法，用于处理泥炭土、有机质土、塑性指数。
大于25的黏土、地下水具有腐蚀性时以及无经验的地区，必须通过现场试验确定会场其适用性。
3、水泥土的物理力学性质（1）物理性质1）重度∶水泥土的重度主要就与被加固土体的性质、水泥除去凝胶比以及所用水泥浆液有关。
一般情况下，水泥土的沙石重度比天然软土重度增加0.5%～3.0%。
2）含水量∶泉水泥土在硬凝过程中，由于水泥水化等反应，使部分自由水以结晶水的形式固定，故水淤泥的含水量略低于远高于原土样的含水量，一般比原土样含水量减少0.5%～7.0%，且随着水泥掺入比的缩减增加而减小。
3）相对密度∶水泥的相对密度大约为3.1，一般软土的相对密度为2.65～2.75，水泥土相对密度比天然的相对密度增加0.7%～2.5%。
4）渗透系数∶水减小的渗透系数随水泥掺入比的增大和养护龄期的增长而泥土，一般可达10-5～10-cm/s数量级。
水泥搅拌桩施工工艺及质量验收标准
水泥搅拌桩施工工艺及质量验收标准水泥搅拌桩是一种常用的地基处理方式，通过将水泥与土壤混合，形成混凝土桩，以增加土壤的承载能力和抗倾覆能力。
在建筑工程中，水泥搅拌桩的施工工艺和质量验收标准对工程的安全与稳定起着关键作用。
以下是水泥搅拌桩施工工艺及质量验收标准的相关内容：一、施工工艺1. 地基勘察：在进行水泥搅拌桩施工前，需要进行地基勘察，了解地下土层的情况、孔隙水的情况、地下特殊构造、地下管线等情况，以便合理地安排施工工艺和避免施工中出现问题。
2. 确定桩位：根据设计要求和地基勘察结果，确定水泥搅拌桩的位置、孔径和孔深，严格按照设计要求进行布置。
3. 钻孔施工：选择合适的钻孔机械进行孔洞的钻取，保证孔洞的直径和深度符合设计要求，同时注意孔壁的稳定性和孔内清洁度。
4. 水泥搅拌注入：将水泥和水按照一定的比例搅拌成泥浆，并通过泵送设备将其注入到预先钻取的孔洞中，同时控制注入速度和压力，确保搅拌桩的质量。
5. 静置和养护：水泥搅拌桩注浆后需要进行一定的静置和养护时间，以保证混凝土的强度和稳定性。
6. 周边环境保护：在施工过程中需要保护周边环境，避免对周边建筑和设施造成损坏和污染。
二、质量验收标准1. 孔洞质量验收：对水泥搅拌桩的孔洞进行验收，包括孔径和孔深的测量、孔壁的平整度和清洁度等方面的检查。
2. 搅拌桩强度验收：对已注浆的水泥搅拌桩进行强度检测，确保其符合设计强度要求。
3. 搅拌均匀性验收：检测混泥土的均匀性，避免出现因搅拌不均匀导致的质量问题。
4. 注浆密实度验收：对水泥搅拌桩的注浆情况进行检测，确保注浆充实度和质量。
5. 养护效果验收：对搅拌桩的养护情况进行检查，保证混凝土的养护效果。
6. 环境保护验收：检查施工现场的环境情况，确保施工过程不对周边环境造成负面影响。
三、施工注意事项1. 施工人员需经过专业培训，持证上岗，严格按照施工规范进行操作。
2. 施工现场应该进行全面的安全防护，遵守作业规程，避免发生意外。
水泥搅拌桩施工工艺及质量验收标准168
2. 电气设备必须全部接零接地，且设置漏电开关，需有专人负责和操作， 并经常检查。
3. 立放塔架时，必须事前认真检查索具及连接部位的完好情况，发现问 题及时认真处理，起落塔架时，应有专人负责指挥，严禁塔架起落范 围内站人和放置设备。
第9章 质量记录
1. 材料的合格证、性能检测报告，进场验收记录和复验报告。 2. 隐蔽工程记录。 3. 分项和单位工程检验记录。 4. 施工质量检验评定记录。 5. 施工现场检查记录 6. 施工日记。
建筑施工方案
施工组织设计
工程名称
桩身强度； ⑵场地复杂或施工有问题的桩应进行单桩载荷试验，检验其承载力； ⑶对相邻居桩搭接要求严格的工程，应在桩养护到一定龄期时选取数根 桩体进行开挖，检查桩顶部分外观质量。 5. 进行强度检验时，对承重水泥土搅拌桩应取90d 后的试件；对支护水 泥土搅拌桩应取28d 后的试件。 6. 基槽开挖后，应检验桩位、桩数与桩顶质量，如不符合规定要求，应 采取有效补救措施。 7. 水泥土搅拌桩地基质量检验标准应符合表6.7 的规定。表6.7 水泥土 搅拌桩地基质量检验标准允许偏差或允许值项 序 检查项目单位 数值 检查方法 1) 水泥及外掺剂质量 设计要求 查产品合格证书或抽样送检 2) 水泥用量 参数指标 查看流量表及水泥浆水灰比 3) 桩体强度 设计要求 按规定办法主控项目 4) 地基承载力 设计要求 按规定办法 1 机头提升速度 M/min ≤0.5 量机头上升距离与时间比 2 桩底标高 mm ±200 测机头深度 3 桩顶标高 mmmm+100-50 水准仪（最上部 500mm 不计入） 4 桩位偏差 mm <50 用钢尺量 5) 桩径 <0.04D 用钢尺量，D 为桩径 6) 垂直度 % ≤1.5 经纬仪一般项目
3. 立放塔架时，必须事前认真检查索具及连接部位的完好情况，发现问 题及时认真处理，起落塔架时，应有专人负责指挥，严禁塔架起落范 围内站人和放置设备。
第9章 质量记录
1. 材料的合格证、性能检测报告，进场验收记录和复验报告。 2. 隐蔽工程记录。 3. 分项和单位工程检验记录。 4. 施工质量检验评定记录。 5. 施工现场检查记录 6. 施工日记。
建筑施工方案
施工组织设计
工程名称
桩身强度； ⑵场地复杂或施工有问题的桩应进行单桩载荷试验，检验其承载力； ⑶对相邻居桩搭接要求严格的工程，应在桩养护到一定龄期时选取数根 桩体进行开挖，检查桩顶部分外观质量。 5. 进行强度检验时，对承重水泥土搅拌桩应取90d 后的试件；对支护水 泥土搅拌桩应取28d 后的试件。 6. 基槽开挖后，应检验桩位、桩数与桩顶质量，如不符合规定要求，应 采取有效补救措施。 7. 水泥土搅拌桩地基质量检验标准应符合表6.7 的规定。表6.7 水泥土 搅拌桩地基质量检验标准允许偏差或允许值项 序 检查项目单位 数值 检查方法 1) 水泥及外掺剂质量 设计要求 查产品合格证书或抽样送检 2) 水泥用量 参数指标 查看流量表及水泥浆水灰比 3) 桩体强度 设计要求 按规定办法主控项目 4) 地基承载力 设计要求 按规定办法 1 机头提升速度 M/min ≤0.5 量机头上升距离与时间比 2 桩底标高 mm ±200 测机头深度 3 桩顶标高 mmmm+100-50 水准仪（最上部 500mm 不计入） 4 桩位偏差 mm <50 用钢尺量 5) 桩径 <0.04D 用钢尺量，D 为桩径 6) 垂直度 % ≤1.5 经纬仪一般项目
水泥搅拌桩施工工艺及质量验收标准(精)
水泥搅拌桩施工工艺及质量验收标准(精)1、《建筑地基基础工程施工质量验收规范》 GB50202-20022、建筑施工手册3、《地基处理技术规范》 JGJ79-2002第2章术语、符号水泥搅拌桩 soil-cement mixed pile foundation 利用水泥做固化剂,通过搅拌机械将其与地基土强制搅拌,硬化后构成的地基。
第3章基本规定第1节一般规定1、地基基础工程施工前,必须具备完整的地质勘察资料及工程附近管线、建筑物、构筑物和其它公共设施的构造情况,必要时应作施工勘察和调查以确保工程质量及临近建筑的安全。
2、施工单位必须具备相应专业资质,并建立完善的质量管理体系和质量检验制度。
3、从事地基基础工程检测及见证试验的单位,必须具备省级以上(含省、自治区、直辖市建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。
4、施工过程中出现异常情况时,应停止施工,由监理或建设单位组织勘察、设计、施工等有关单位共同分析情况,解决问题,消除隐患,并应形成文件资料。
第2节质量目标符合国家规范及设计要求第4章施工准备第1节技术准备1、熟悉施工图纸及设计说明和其它设计文件。
2、施工方案审核、批准已经完成。
3、根据施工技术交底、安全交底进行各项施工准备。
4、施工前应检查水泥及外掺剂的质量,桩位、搅拌机工作性能、各种计量设备(主要是水泥流量计及其它计量设备完好程度。
第2节材料要求水泥:采用新鲜水泥,出厂日期不得超过三个月,必须具有出厂合格证与质保单并应做复试。
外加剂:所采用外加剂须具备合格证与质保单,满足设计各项参数要求。
第3节主要机具机具设备包括:深层搅拌机、起重机、水泥制配系统、导向设备及提升速度量测设备等。
深层搅拌机及与之配套的起吊设备。
第4节作业条件1、深层搅拌法施工的场地应事先平整,清除桩位处地上、地下一切障碍物(包括大块石、树根和生活垃圾等。
场地低洼时应回填粘性土料,不得回填杂填土。
水泥搅拌桩验收标准
水泥搅拌桩验收标准一、前言。
水泥搅拌桩是一种常用的地基处理方式，广泛应用于建筑工程、桥梁工程、道路工程等领域。
为了确保水泥搅拌桩的质量和安全性，制定了相应的验收标准，以便对水泥搅拌桩的施工质量进行评定和验收。
本文将介绍水泥搅拌桩验收标准的相关内容，以供相关人员参考和遵守。
二、验收标准内容。
1. 施工前准备。
在进行水泥搅拌桩验收前，应对施工前的准备工作进行检查。
包括但不限于施工图纸的审核、基坑的清理、施工设备的检查和调试等。
确保施工前的准备工作完善，以免影响后续的施工质量。
2. 施工工艺。
水泥搅拌桩的施工工艺应符合相关规范要求，包括搅拌桩的直径、长度、搅拌时间、搅拌深度等参数。
同时，应保证搅拌桩的布置密实、间距均匀，确保搅拌桩的整体质量。
3. 材料质量。
水泥搅拌桩所使用的水泥、骨料、混凝土等材料应符合相关标准，且应进行质量检测。
确保所使用的材料质量合格，以保证水泥搅拌桩的使用性能。
4. 现场验收。
对水泥搅拌桩的现场施工进行检查，并对搅拌桩的外观质量、尺寸偏差、密实度、强度等进行验收。
确保水泥搅拌桩的施工质量符合相关标准要求。
5. 质量记录。
对水泥搅拌桩的施工过程和验收结果进行记录，包括但不限于施工日志、验收记录、质量检测报告等。
以便日后的追溯和管理。
三、验收标准的意义。
水泥搅拌桩验收标准的制定和执行，对保证水泥搅拌桩的质量和安全性具有重要意义。
一方面可以规范施工行为，提高施工质量；另一方面可以保障工程的安全性和可靠性，降低工程风险。
四、结语。
水泥搅拌桩验收标准的制定和执行，对于保障工程质量和安全具有重要意义。
相关人员应严格按照验收标准进行操作，确保水泥搅拌桩的施工质量和使用性能符合要求。
同时，不断完善和提高验收标准，促进水泥搅拌桩技术的发展和应用。
以上就是关于水泥搅拌桩验收标准的相关内容，希望对相关人员有所帮助。
愿大家共同努力，提高水泥搅拌桩的施工质量，为工程建设贡献力量。
水泥搅拌桩施工工艺及质量验收标准
水泥搅拌桩施工工艺及质量验收标准第1章总则第1节适用范围本标准适用于本企业工业与民用建筑及市政交通工程采用水泥搅拌桩加固地基的工程，也适用于水泥土桩墙支护工程。
第2节编制参考标准及规范1、《建筑地基基础工程施工质量验收规范》 GB 50202-20022、建筑施工手册3、《地基处理技术规范》 JGJ 79-2002第2章术语、符号水泥搅拌桩 soil-cement mixed pile foundation 利用水泥做固化剂，通过搅拌机械将其与地基土强制搅拌，硬化后构成的地基。
第3章基本规定第1节一般规定1. 地基基础工程施工前，必须具备完整的地质勘察资料及工程附近管线、建筑物、构筑物和其它公共设施的构造情况，必要时应作施工勘察和调查以确保工程质量及临近建筑的安全。
2. 施工单位必须具备相应专业资质，并建立完善的质量管理体系和质量检验制度。
3. 从事地基基础工程检测及见证试验的单位，必须具备省级以上（含省、自治区、直辖市）建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。
4. 施工过程中出现异常情况时，应停止施工，由监理或建设单位组织勘察、设计、施工等有关单位共同分析情况，解决问题，消除隐患，并应形成文件资料。
第2节质量目标符合国家规范及设计要求第4章施工准备第1节技术准备1.熟悉施工图纸及设计说明和其它设计文件。
2.施工方案审核、批准已经完成。
3.根据施工技术交底、安全交底进行各项施工准备。
4.施工前应检查水泥及外掺剂的质量，桩位、搅拌机工作性能、各种计量设备（主要是水泥流量计及其它计量设备）完好程度。
第2节材料要求水泥：采用新鲜水泥，出厂日期不得超过三个月，必须具有出厂合格证与质保单并应做复试。
外加剂：所采用外加剂须具备合格证与质保单，满足设计各项参数要求。
第3节主要机具机具设备包括：深层搅拌机、起重机、水泥制配系统、导向设备及提升速度量测设备等。
深层搅拌机及与之配套的起吊设备。

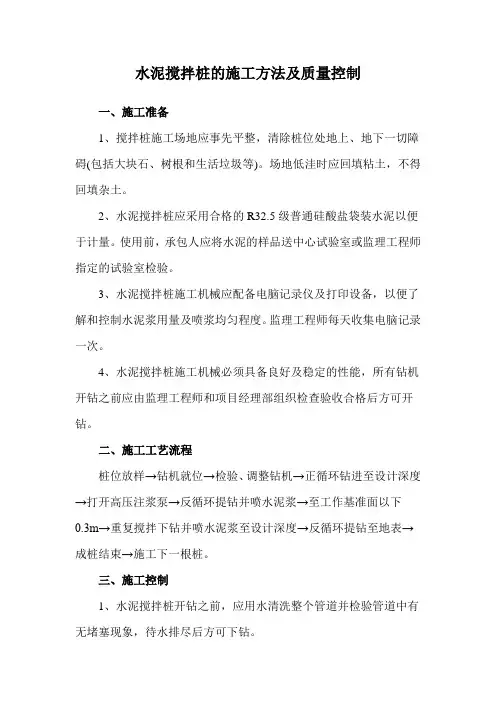

水泥搅拌桩的施工方法及质量控制
水泥搅拌桩的施工方法及质量控制一、施工准备1、搅拌桩施工场地应事先平整，清除桩位处地上、地下一切障碍(包括大块石、树根和生活垃圾等)。
场地低洼时应回填粘土，不得回填杂土。
2、水泥搅拌桩应采用合格的R32.5级普通硅酸盐袋装水泥以便于计量。
使用前，承包人应将水泥的样品送中心试验室或监理工程师指定的试验室检验。
3、水泥搅拌桩施工机械应配备电脑记录仪及打印设备，以便了解和控制水泥浆用量及喷浆均匀程度。
监理工程师每天收集电脑记录一次。
4、水泥搅拌桩施工机械必须具备良好及稳定的性能，所有钻机开钻之前应由监理工程师和项目经理部组织检查验收合格后方可开钻。
二、施工工艺流程桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0.3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。
三、施工控制1、水泥搅拌桩开钻之前，应用水清洗整个管道并检验管道中有无堵塞现象，待水排尽后方可下钻。
2、为保证水泥搅拌桩桩体垂直度满足规范要求，在主机上悬挂一吊锤，通过控制吊锤与钻杆上、下、左、右距离相等来进行控制。
3、对每根成型的搅拌桩质量检查重点是水泥用量、水泥浆拌制的罐数、压浆过程中是否有断浆现象、喷浆搅拌提升时间以及复搅次数。
4、为了确保桩体每米掺合量以及水泥浆用量达到设计要求，每台机械均应配备电脑记录仪。
同时现场应配备水泥浆比重测定仪，以备监理工程师和项目经理部质检人员随时抽查检验水泥浆水灰比是否满足设计要求。
5、水泥搅拌配合比：水灰比0.45～0.50、水泥掺量12%、每米掺灰量46.25kg、高效减水剂0.5%。
6、水泥搅拌桩施工采用二喷四搅工艺。
第一次下钻时为避免堵管可带浆下钻，喷浆量应小于总量的1/2，严禁带水下钻。
第一次下钻和提钻时一律采用低档操作，复搅时可提高一个档位。
每根桩的正常成桩时间应不少于40分钟，喷浆压力不小于0.4MPa。
水泥搅拌桩工艺标准
水泥搅拌法（湿法）工艺标准1、适用范围水泥搅拌桩适用于处理正常固结的淤泥质土、粉土、饱和黄土、素填土、粘性土以及无流动地下水和松散砂土等地基。
当地基土的天然含水量小于30%（黄土含水量小于25%）、大于70%或地下水的PH值小于4时不宜采用干法。
冬期施工时，应注意负温对处理效果的影响。
2、基本规定2.1 工艺规定2.2.1水泥土搅拌法用于处理泥炭土、塑性指数I p大于25的粘性土、地下水具有腐蚀性时以及无工程经验的地区，必须通过现场试验确定其适用性。
2.2.2水泥土搅拌桩法形成的水泥土加固体，可作为竖向承载的复合地基；基坑工程围护挡墙、被动土区加固、防渗帷幕；大体积水泥稳定土等。
加固土体形状可分为柱状、壁状、格栅状或块状等。
2.2.3确定处理方案前应收集拟处理区域内详尽的岩土工程资料。
尤其是填土的厚度和组成；软土层的分布范围、分层情况；地下水位及PH值；图的含水量、塑性指数和有机质含量等。
2.2.4设计前应进行拟处理土的室内配合比试验。
针对现场拟处理的最软弱层软土的性质，选择合适的固化剂、外掺剂及其掺量，为设计提供各种龄期、各种配合比的强度参数。
2.2施工基本规定2.2.1水泥土搅拌法施工现场事先应予以平整，必须清除地上和地下的障碍物。
遇有明浜、池塘及洼地时应抽水和清淤，回填粘性土料并予以压实，不得回填杂填土或生活垃圾。
2.2.2水泥土搅拌桩施工前应根据设计进行工艺性试桩，数量不得少于2根。
当桩周为成层土时，应对相对软弱土层增加搅拌次数或增加水泥掺量。
2.2.3搅拌头翼片的枚数、宽度、与搅拌轴的垂直夹角、搅拌头的回转数、提升速度应相互匹配，以确保加固深度范围内土体的任何一点均能经过20次以上的搅拌。
2.2.4竖向承载搅拌桩施工时，停浆(灰)面应髙于桩顶设计标高300~50σmm在开挖基坑时，应将搅拌桩顶端施工质量较差的桩段用人工挖除。
2.2.5施工中应保持搅拌桩机底盘的水平和导向架的竖直，搅拌桩的垂直偏差不得超过I%；桩位的偏差不得大于50mm；成桩直径和桩长不得小于设计值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5章
1.深层搅拌法的施工程序为：搅拌机定位→预搅下沉→制配水泥浆（或砂浆）→喷浆搅拌、提升→重复搅拌下沉→重复搅拌提升直至孔口→关闭搅拌机、清洗→移至下一根桩、重复以上工序。
2.施工时，先将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料罐砂浆泵与深层搅拌机接通，开动电动机，搅拌机叶片相向而转，借设备自重，以0.38-0.75m/min的速度沉至要求加固深度；再以0.3-0.5m/min的均匀速度提起搅拌机，与此同时开动砂浆泵浆砂浆从深层搅拌中心管不断压入土中，由搅拌叶片将水泥浆与深层处的软土搅拌，边搅拌边喷浆直到提至地面（近地面开挖部位可不喷浆，便于挖土），即完成一次搅拌过程。用同法再一次重复搅拌下沉和重复搅拌喷浆上升，即完成一根柱状加固体，外形呈现“8”字形，一根接一根搭接，即成壁状加固体，几个壁状加固体连成规成一片，即成块状。
第7节
1.要有控制水泥灰尘飞扬的措施。
2.施工现场应设置围档式垃圾集中堆放场所，并有明显标识。
3.施工垃圾不得随意消纳，垃圾消纳必须符合国家、地方环境保护相关规定。
4.施工机械不得有滴漏油现象，维修时要采取接油漏措施，禁止油污直接滴漏在地表上，以防造成大地土壤污染。
5.在施工过程中应防止噪声污染，在施工噪声敏感区域宜选择低噪声设备，也可采取其他降低噪声的措施。
4桩位偏差mm <50用钢尺量
5)桩径<0.04D用钢尺量，D为桩径
6)垂直度%≤1.5经纬仪一般项目
7)搭接mm >200用钢尺量
第7章
水泥搅拌桩未达到规定强度时不得在桩顶上大量堆载或让挖土机、推土机等大型设备在其上面行驶以防使桩产生断桩等质量问题。
第8章
1.进入施工现场必须戴好安全帽，上塔必须系好安全带，严禁酒后操作和施工。
外加剂：所采用外加剂须具备合格证与质保单，满足设计各项参数要求。
第3节
机具设备包括：深层搅拌机、起重机、水泥制配系统、导向设备及提升速度量测设备等。深层搅拌机及与之配套的起吊设备。
第4节
1.深层搅拌法施工的场地应事先平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和生活垃圾等）。场地低洼时应回填粘性土料，不得回填杂填土。基础底面以上宜预留500mm厚的土层，搅拌桩施工到地面，开挖基坑时，应将上部质量较差桩段挖去。
6.每天加固完毕，应用水清洗贮料罐、砂浆泵、深层搅拌机及相应管道，以备再用。
第6章
1.搅拌机喷浆提升的速度和次数必须符合施工工艺的要求，应有专人记录搅拌机每米下沉或提升的时间，深度记录误差不得大于50mm，时间记录误差不得大于5s，施工中发现的问题及处理情况均应注明。
2.施工过程中应随时检查施工记录，并对每根桩进行质量评定。对于不合格的桩应根据其位置和数量等具体情况，分别采取补桩或加强邻桩等措施。
精品汇编资料

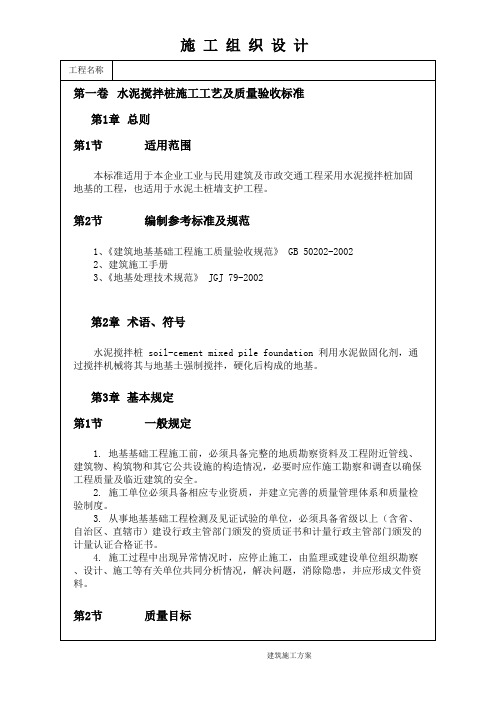

水泥搅拌桩施工工艺及质量验收标准
第1章
第1节
本标准适用于本企业工业与民用建筑及市政交通工程采用水泥搅拌桩加固地基的工程，也适用于水泥土桩墙支护工程。
第2节
1、《建筑地基基础工程施工质量验收规范》GB 50202-2002
2、建筑施工手册
3、《地基处理技术规范》JGJ 79-2002
第2章
4.应保证起吊设备的平整度和导向架的垂直度。
第5节
钻杆垂直度不大于1.5%。
钻杆提升速度不得超过0.5m/min。
第6节
操作工人进入施工场地必须戴好安全帽，严禁酒后操作和施工。
机械操作人员必须身体健康，培训合格、持证上岗，非专业人员禁止
操作机械。
在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46-88上灰工上岗时应采取带口罩等防止粉尘的措施，防止粉尘吸入。
⑶对相邻居桩搭接要求严格的工程，应在桩养护到一定龄期时选取数根桩体进行开挖，检查桩顶部分外观质量。
5.进行强度检验时，对承重水泥土搅拌桩应取90d后的试件；对支护水泥土搅拌桩应取28d后的试件。
6.基槽开挖后，应检验桩位、桩数与桩顶质量，如不符合规定要求，应采取有效补救措施。
7.水泥土搅拌桩地基质量检验标准应符合表6.7的规定。表6.7水泥土搅拌桩地基质量检验标准允许偏差或允许值项序检查项目单位数值检查方法
2.电气设备必须全部接零接地，且设置漏电开关，需有专人负责和操作，并经常检查。
3.立放塔架时，必须事前认真检查索具及连接部位的完好情况，发现问题及时认真处理，起落塔架时，应有专人负责指挥，严禁塔架起落范围内站人和放置设备。
第9章
1.材料的合格证、性能检测报告，进场验收记录和复验报告。
2.隐蔽工程记录。
3.分项和单位工程检验记录。
4.施工质量检验评定记录。
5.施工现场检查记录
6.施工日记。
7.其它相关的质量记录。
欢迎下载交流 谢谢！
水泥搅拌桩soil-cement mixed pile foundation利用水泥做固化剂，通过搅拌机械将其与地基土强制搅拌，硬化后构成的地基。
第3章
第1节
1.地基基础工程施工前，必须具备完整的地质勘察资料及工程附近管线、建筑物、构筑物和其它公共设施的构造情况，必要时应作施工勘察和调查以确保工程质量及临近建筑的安全。
2.施工前应标定深层搅拌机械的灰浆泵输浆量、灰浆经输浆管送达搅拌机喷浆口的时间和起吊设备提升速度等施工参数，并根据设计要求通过成桩试验，确定搅拌桩的配比和施工工艺。
3.施工使用的固化剂和外掺剂必须通过加固土室内试验检验方能使用。固化剂浆液应严格按预定的配比拌制。制备好的浆液不得离析，泵送必须连续，拌制浆液的罐数、固化剂与外掺剂的用量以及泵送浆液的时间等应有专人记录。
2.施工单位必须具备相应专业资质，并建立完善的质量管理体系和质量检验制度。
3.从事地基基础工程检测及见证试验的单位，必须具备省级以上（含省、自治区、直辖市）建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。
4.施工过程中出现异常情况时，应停止施工，由监理或建设单位组织勘察、设计、施工等有关单位共同分析情况，解决问题，消除隐患，并应形成文件资料。
3.施工中固化剂应严格按预定的配合比拌制，并应有防离析措施。起吊应保证起吊设备的平整度和导向架的垂直度。成桩要控制搅拌机的提升速度和次数，使连续均匀，以控制注浆量，保证搅拌均匀，同时泵送必须连续。
4.砂浆水灰比设计无要求时采用0.43-0.50，水泥掺入量一般为水泥重量的12%~17%。
5.搅拌机预搅下沉时，不宜冲水；当遇到较硬土层下沉太慢时，方可适量冲水，但应考虑冲水成桩对桩身强度的影响。
3.搅拌桩应在成桩后7d内用轻便触探器钻取桩身加固土样，观察搅拌均匀程度，同时根据轻便触探击数用对比法判断桩身强度。检验桩的数量应不少于已完成桩数的2%。
4.在下列情况下尚应进行取样、单桩载荷试验或开挖检验：
⑴经触探检验对桩身强度有怀疑的桩应钻取桩身芯样，制成试块并测定桩身强度；
⑵场地复杂或施工有问题的桩应进行单桩载荷试验，检验其承载力；
1)水泥及外掺剂质量设计要求查产品合格证书或抽样送检
2)水泥用量参数指标查看流量表及水泥浆水灰比
3)桩体强度设计要求按规定办办法
1机头提升速度M/min≤0.5量机头上升距离与时间比
2桩底标高mm±200测机头深度
3桩顶标高mmmm+100-50水准仪（最上部500mm不计入）
第2节
符合国家规范及设计要求
第4章
第1节
1.熟悉施工图纸及设计说明和其它设计文件。
2.施工方案审核、批准已经完成。
3.根据施工技术交底、安全交底进行各项施工准备。
4.施工前应检查水泥及外掺剂的质量，桩位、搅拌机工作性能、各种计量设备（主要是水泥流量计及其它计量设备）完好程度。
第2节
水泥：采用新鲜水泥，出厂日期不得超过三个月，必须具有出厂合格证与质保单并应做复试。
1.深层搅拌法的施工程序为：搅拌机定位→预搅下沉→制配水泥浆（或砂浆）→喷浆搅拌、提升→重复搅拌下沉→重复搅拌提升直至孔口→关闭搅拌机、清洗→移至下一根桩、重复以上工序。
2.施工时，先将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料罐砂浆泵与深层搅拌机接通，开动电动机，搅拌机叶片相向而转，借设备自重，以0.38-0.75m/min的速度沉至要求加固深度；再以0.3-0.5m/min的均匀速度提起搅拌机，与此同时开动砂浆泵浆砂浆从深层搅拌中心管不断压入土中，由搅拌叶片将水泥浆与深层处的软土搅拌，边搅拌边喷浆直到提至地面（近地面开挖部位可不喷浆，便于挖土），即完成一次搅拌过程。用同法再一次重复搅拌下沉和重复搅拌喷浆上升，即完成一根柱状加固体，外形呈现“8”字形，一根接一根搭接，即成壁状加固体，几个壁状加固体连成规成一片，即成块状。
第7节
1.要有控制水泥灰尘飞扬的措施。
2.施工现场应设置围档式垃圾集中堆放场所，并有明显标识。
3.施工垃圾不得随意消纳，垃圾消纳必须符合国家、地方环境保护相关规定。
4.施工机械不得有滴漏油现象，维修时要采取接油漏措施，禁止油污直接滴漏在地表上，以防造成大地土壤污染。
5.在施工过程中应防止噪声污染，在施工噪声敏感区域宜选择低噪声设备，也可采取其他降低噪声的措施。
4桩位偏差mm <50用钢尺量
5)桩径<0.04D用钢尺量，D为桩径
6)垂直度%≤1.5经纬仪一般项目
7)搭接mm >200用钢尺量
第7章
水泥搅拌桩未达到规定强度时不得在桩顶上大量堆载或让挖土机、推土机等大型设备在其上面行驶以防使桩产生断桩等质量问题。
第8章
1.进入施工现场必须戴好安全帽，上塔必须系好安全带，严禁酒后操作和施工。
外加剂：所采用外加剂须具备合格证与质保单，满足设计各项参数要求。
第3节
机具设备包括：深层搅拌机、起重机、水泥制配系统、导向设备及提升速度量测设备等。深层搅拌机及与之配套的起吊设备。
第4节
1.深层搅拌法施工的场地应事先平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和生活垃圾等）。场地低洼时应回填粘性土料，不得回填杂填土。基础底面以上宜预留500mm厚的土层，搅拌桩施工到地面，开挖基坑时，应将上部质量较差桩段挖去。
6.每天加固完毕，应用水清洗贮料罐、砂浆泵、深层搅拌机及相应管道，以备再用。
第6章
1.搅拌机喷浆提升的速度和次数必须符合施工工艺的要求，应有专人记录搅拌机每米下沉或提升的时间，深度记录误差不得大于50mm，时间记录误差不得大于5s，施工中发现的问题及处理情况均应注明。
2.施工过程中应随时检查施工记录，并对每根桩进行质量评定。对于不合格的桩应根据其位置和数量等具体情况，分别采取补桩或加强邻桩等措施。
精品汇编资料
水泥搅拌桩施工工艺及质量验收标准
第1章
第1节
本标准适用于本企业工业与民用建筑及市政交通工程采用水泥搅拌桩加固地基的工程，也适用于水泥土桩墙支护工程。
第2节
1、《建筑地基基础工程施工质量验收规范》GB 50202-2002
2、建筑施工手册
3、《地基处理技术规范》JGJ 79-2002
第2章
4.应保证起吊设备的平整度和导向架的垂直度。
第5节
钻杆垂直度不大于1.5%。
钻杆提升速度不得超过0.5m/min。
第6节
操作工人进入施工场地必须戴好安全帽，严禁酒后操作和施工。
机械操作人员必须身体健康，培训合格、持证上岗，非专业人员禁止
操作机械。
在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46-88上灰工上岗时应采取带口罩等防止粉尘的措施，防止粉尘吸入。
⑶对相邻居桩搭接要求严格的工程，应在桩养护到一定龄期时选取数根桩体进行开挖，检查桩顶部分外观质量。
5.进行强度检验时，对承重水泥土搅拌桩应取90d后的试件；对支护水泥土搅拌桩应取28d后的试件。
6.基槽开挖后，应检验桩位、桩数与桩顶质量，如不符合规定要求，应采取有效补救措施。
7.水泥土搅拌桩地基质量检验标准应符合表6.7的规定。表6.7水泥土搅拌桩地基质量检验标准允许偏差或允许值项序检查项目单位数值检查方法
2.电气设备必须全部接零接地，且设置漏电开关，需有专人负责和操作，并经常检查。
3.立放塔架时，必须事前认真检查索具及连接部位的完好情况，发现问题及时认真处理，起落塔架时，应有专人负责指挥，严禁塔架起落范围内站人和放置设备。
第9章
1.材料的合格证、性能检测报告，进场验收记录和复验报告。
2.隐蔽工程记录。
3.分项和单位工程检验记录。
4.施工质量检验评定记录。
5.施工现场检查记录
6.施工日记。
7.其它相关的质量记录。
欢迎下载交流 谢谢！
水泥搅拌桩soil-cement mixed pile foundation利用水泥做固化剂，通过搅拌机械将其与地基土强制搅拌，硬化后构成的地基。
第3章
第1节
1.地基基础工程施工前，必须具备完整的地质勘察资料及工程附近管线、建筑物、构筑物和其它公共设施的构造情况，必要时应作施工勘察和调查以确保工程质量及临近建筑的安全。
2.施工前应标定深层搅拌机械的灰浆泵输浆量、灰浆经输浆管送达搅拌机喷浆口的时间和起吊设备提升速度等施工参数，并根据设计要求通过成桩试验，确定搅拌桩的配比和施工工艺。
3.施工使用的固化剂和外掺剂必须通过加固土室内试验检验方能使用。固化剂浆液应严格按预定的配比拌制。制备好的浆液不得离析，泵送必须连续，拌制浆液的罐数、固化剂与外掺剂的用量以及泵送浆液的时间等应有专人记录。
2.施工单位必须具备相应专业资质，并建立完善的质量管理体系和质量检验制度。
3.从事地基基础工程检测及见证试验的单位，必须具备省级以上（含省、自治区、直辖市）建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。
4.施工过程中出现异常情况时，应停止施工，由监理或建设单位组织勘察、设计、施工等有关单位共同分析情况，解决问题，消除隐患，并应形成文件资料。
3.施工中固化剂应严格按预定的配合比拌制，并应有防离析措施。起吊应保证起吊设备的平整度和导向架的垂直度。成桩要控制搅拌机的提升速度和次数，使连续均匀，以控制注浆量，保证搅拌均匀，同时泵送必须连续。
4.砂浆水灰比设计无要求时采用0.43-0.50，水泥掺入量一般为水泥重量的12%~17%。
5.搅拌机预搅下沉时，不宜冲水；当遇到较硬土层下沉太慢时，方可适量冲水，但应考虑冲水成桩对桩身强度的影响。
3.搅拌桩应在成桩后7d内用轻便触探器钻取桩身加固土样，观察搅拌均匀程度，同时根据轻便触探击数用对比法判断桩身强度。检验桩的数量应不少于已完成桩数的2%。
4.在下列情况下尚应进行取样、单桩载荷试验或开挖检验：
⑴经触探检验对桩身强度有怀疑的桩应钻取桩身芯样，制成试块并测定桩身强度；
⑵场地复杂或施工有问题的桩应进行单桩载荷试验，检验其承载力；
1)水泥及外掺剂质量设计要求查产品合格证书或抽样送检
2)水泥用量参数指标查看流量表及水泥浆水灰比
3)桩体强度设计要求按规定办办法
1机头提升速度M/min≤0.5量机头上升距离与时间比
2桩底标高mm±200测机头深度
3桩顶标高mmmm+100-50水准仪（最上部500mm不计入）
第2节
符合国家规范及设计要求
第4章
第1节
1.熟悉施工图纸及设计说明和其它设计文件。
2.施工方案审核、批准已经完成。
3.根据施工技术交底、安全交底进行各项施工准备。
4.施工前应检查水泥及外掺剂的质量，桩位、搅拌机工作性能、各种计量设备（主要是水泥流量计及其它计量设备）完好程度。
第2节
水泥：采用新鲜水泥，出厂日期不得超过三个月，必须具有出厂合格证与质保单并应做复试。
