HDP29/34 MST机芯系列原理与维修一、介绍HDP2910系列产品采用MST 5C16方案,运行在海信高清机芯标准平台上。
在功能上可以实现模拟信号的100HZ,60HZ逐行,1250逐行,833增强4种扫描模式,高清信号可以显示1080P/60,1080I/60,1080I/50,720P/60,720P/50和逐行DVD信号。
VGA方式支持640*480/60 800*600/60 1024*768/60(也支持75hz)三种扫描模式。

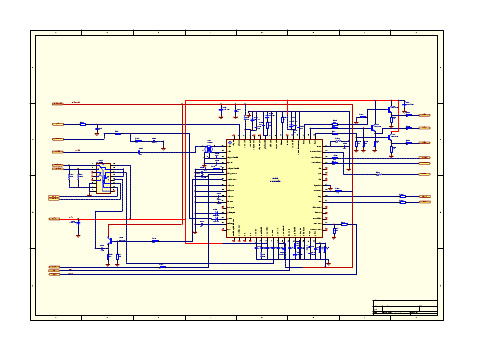

二、电路原理介绍信号流程(请参考流程框图和电路图)电视射频信号经过高频头A101接收、混频然后送到解码板得三菱带中频放大的N202(M61266)放大、解调后输出TV视频信号和音频信号。
TV视频信号通过切换开关N203 (ST4053)再进入解码板的(N202)M61266解码输出RGB送给N301(MST5C16),而N202(M61266)的音频信号输出则进入N701(TDA7439)。
视频/YC/信号进入解码板后,视频/YC/通过切换开关N203 (ST4053)进入(N202)M61266模拟解码电路处理,解码输出RGB信号给N301(MST5C16),信号在MST5C16进行A/D模数转换,进行倍场或倍频(行频)处理,倍场/倍频处理有四种模式:100Hz隔行、50Hz逐行(1250)、60Hz逐行(P60)、75Hz隔行(833)(加行模式)。
处理后的信号经数模转换后输出RGB模拟信号。
进入N401(TDA9333)进行处理。
TDA9333可以完成亮度、对比度、色度的控制和实现预视放功能,最后将RGB送往CRT驱动板。
(10SW1 11SW2 IN(00)OUT(12TV) IN(05)OUT2(VIDEO2) IN(55)OUT1(VIDEO1)高清信号YUV的处理方式,行频33.75K归一处理。
所有格式的高清标清信号(1080/60P、1080/60I、1080/50I、720/60P、720/50P、480/60P、576/50P、)则通过N301(MST5C16)进行AD 转换,完成行频变换的功能,通过抽行、增加场等处理,将上述高清信号的行频归一为33.75KHZ。
场频场频又称为“垂直扫描频率”或“刷新率”。
指单位时间(以秒计)之内电子枪对整个屏幕进行扫描的次数,通常以赫兹(Hz)表示。
以85H z刷新率为例,它表示显示器的内容每秒钟刷新85次。
CRT显示器上显示的图像是由很多荧光点组成的,每个荧光点都由于受到电子束的击打而发光,不过荧光点发光的时间很短,所以要不断地有电子束击打荧光粉使之持续发光。
电子束不能同时轰击屏幕上的两个点,因此显示器在工作时,以极快的速度从视频卡读取数据,同时由电子枪的偏转电路部分控制偏转线圈对电子束射出的方向进行改变,使电子束从屏幕左上角开始,从左至右,从上至下,依次对每个点进行轰击,虽然时间上有先后顺序,但由于电子束把屏幕整个扫描一次只需10~20ms 的时间,加上荧光体的辉光残留和人眼的视觉暂留现象,所以只要刷新够快,刷新率够高,人眼就能看到持续、稳定的画面,不会感觉到明显的闪烁和抖动。
垂直扫描频率越高,闪烁情况越不明显,眼睛也就越不容易疲劳。
从理论上来讲,只要刷新率达到85Hz,也就是每秒刷新85次,人眼就感觉不到屏幕的闪烁了,但实际使用中往往有人能看出85Hz刷新率和100Hz刷新率之间的区别,所以从保护眼睛的角度出发,刷新率仍然是越高越好。
行频行频又称为“水平扫描频率”,指电子枪每秒在荧光屏上扫过的水平线的数量,其值等于“场频 ×垂直分辨率×1.04”,单位为KHz(千赫兹)。
行频是一个综合分辨率和场频的参数,该值越大,显示器可以提供的分辨率越高,稳定性越好。
以800*600的分辨率、85Hz的场频为例,显示器的行频至少应为“600*85=51KHz”。
CR T显示器比较主流的行频系列是:70KHz,85(86)KHz,96KHz等。
和扫描频率密切相关的参数是显示器的带宽。
场频和行频越高,带宽就越大,扫描频率和带宽是显示器的一个综合指标,一定程度上反映了显示器的定位。
电视信号制式是PAL和NTSC、SECAM。
一、液晶显示器的主要技术指标1、尺寸和显示屏一般LCD显示器(即LCD屏)的对角线尺寸有以下几种:14"、15"、15.1"、17"、17 .1"。
本机为15"(304.1×228 .1mm)。
现在的LCD显示屏均采用薄膜晶体管有源矩阵显示屏(TFT Active Matrix Panel)、所有R、G、B 像素中的每一个颜色的像素均由1 个TFT(薄膜晶体管)来控制,数百万个TFT构成一个有源矩阵,成为LCD屏。
2、点距水平点矩指每个完整像素(含R、G、B)的水平尺寸,垂直点距指每个完整像素的垂直尺寸。
例如本机采用1024×768个像素的LCD屏,尺寸为15"(304.1mm×228.1mm),则水平点距=304.1mm÷1024=0.297mm,垂直点距=228.1÷768=0.297mm。
3、分辨率、刷新率(场频)、行频、信号模式LCD屏的分辨率是指液晶屏制造所固有的像素的列数和行数,如1024×768(多为15",能满足XGA信号模式要求),800×600(多为14",能满足SVGA信号模式要求。
)分辨率越高,清晰度越好。
刷新率即显示器的场频。
刷新率越高,显示图像的闪动就越小。
LCD显示器的最高场频和最高行频,主要由液晶屏的技术参数所决定。
本机的LCD屏允许的最高行频为80KHz,最高场频为75Hz。
在LCD显示的分辨率、行频和刷新率确定后,其接收的最高信号模式就明确了,现LCD显示器一般有以下2种产品,本产品属第一种。
15" XGA 1024×768 75Hz 60KHz (行频60KHz、场频75Hz)17" SXGA 1280×1024 75Hz 80KHz (行频80KHz、场频75Hz)4、对比度对比度是表现图象灰度层次的色彩表现力的重要指标,一般在200∶1~400∶1之间,越大越好。
海信液晶电视机T-CON电路原理分析郝铭李方健编前语:近几年来,液晶电视机已大量进入平常百姓家中,已逐步取代CRT电视机,成为百姓购买电视机的首选。
仅从电视机的图像处理电路上看,液晶电视机与CRT电视机最大的不同,就是增加了时序控制(T-CON)电路,也称为逻辑板电路,这是液晶电视机维修中的难点。
本文将对T-CON电路的基本工作原理进行讲解,并以海信一款典型T-CON电路为例,对具体电路进行分析。
一、T-CON电路基本工作原理那么什么是时序控制电路?它在液晶屏中的作用是什么?它的电路组成有哪些呢?下面逐一进行介绍。
1、什么是时序控制电路CRT伴随着电视的发明已经近一个世纪,其活动视频图像信号的传输技术在不断的进步,但是终端图像的显示器件一直采用的是CRT。
同时,几乎所有视频图像信号的结构、标准都是以CRT的显示特点而设计、制定的,并一直沿用至今。
CRT的显示特点是利用荧光粉的余晖,把顺序着屏的像素信号采用行、场扫描的方式组合成图像,图1所示。
为了适应CRT的这个显示特点,在发送端也利用扫描的方式,在行、场同步信号控制下把图像分解成一个个像素,按照时间的先后顺序进行传送,并且在一行像素和一场像素的间隔处,插入行同步和场同步信号,这是一个模拟信号,是一个随时间变化的单值函数,是一个像素随时间而串行排列的图像信号。
图1 CRT图像显示方式液晶电视机采用TFT液晶屏作为图像显示器件,这是一种从结构上、显示原理上完全不同于CRT的显示器件,它是一种需要行、列驱动的矩阵显示方式,如图2所示。
所以液晶屏无法直接显示原来专门为CRT设计、制定的视频图像信号,但是只要在液晶屏的前端增加一个特殊的转换电路,也就是“时序控制器”,就可以使液晶屏显示出原来只有CRT才能显示的图像信号了。
这个“时序控制器”就是我们常说的时序控制电路,也称为逻辑电路、T-CON电路,是液晶屏可以正常显示目前视频图像信号的关键部件。
图2 液晶屏图像显示方式2、T-CON电路的作用CRT是扫描组合图像,液晶屏是矩阵显示组合图像。
显示器扫描方式分为逐行扫描和隔行扫描:逐行扫描是扫描从屏幕左上角一点开始,从左像右逐点扫描,每扫描完一行,电子束回到屏幕的左边下一行的起始位置,在这期间,CRT对电子束进行消隐,每行结束时,用行同步信号进行同步;当扫描完所有的行,形成一帧,用场同步信号进行场同步,并使扫描回到屏幕左上方,同时进行场消隐,开始下一帧。
隔行扫描是指电子束扫描时每隔一行扫一线,完成一屏后在返回来扫描剩下的线,隔行扫描的显示器闪烁的厉害,会让使用者的眼睛疲劳。
完成一行扫描的时间称为水平扫描时间,其倒数称为行频率;完成一帧(整屏)扫描的时间称为垂直扫描时间,其倒数称为场频率,即刷新一屏的频率,常见的有60Hz,75Hz等等。
标准的VGA显示的场频60Hz,行频31.5KHz。
行场消隐信号:是针对老式显像管的成像扫描电路而言的。
电子枪所发出的电子束从屏幕的左上角开始向右扫描,一行扫完需将电子束从右边移回到左边以便扫描第二行。
在移动期间就必须有一个信号加到电路上,使得电子束不能发出。
不然这个回扫线会破坏屏幕图像的。
这个阻止回扫线产生的信号就叫作消隐信号,场信号的消隐也是一个道理。
显示带宽:带宽指的显示器可以处理的频率范围。
如果是60Hz刷新频率的VGA,其带宽达640x480x60=18.4MHz,70Hz的刷新频率1024x768分辨率的SVGA,其带宽达1024x768x70=55.1MHz。
时钟频率:以640x480@59.94Hz(60Hz)为例,每场对应525个行周期(525=10+2+480+33),其中480为显示行。
每场有场同步信号,该脉冲宽度为2个行周期的负脉冲,每显示行包括800点时钟,其中640点为有效显示区,每一行有一个行同步信号,该脉冲宽度为96个点时钟。
由此可知:行频为525*59.94=31469Hz,需要点时钟频率:525*800*59.94约25MHz.一、VGA时序分析:VESA中定义行时序和场时序都需要同步脉冲(Sync a)、显示后沿(Back porch b)、显示时序段(Display interval c)和显示前沿(Front porch d)四部分。
FPGA(现场可编程门阵列)中的行同步信号和场同步信号是用于控制图像数据传输的信号。
行同步信号表示一行像素数据的起始和结束,而场同步信号表示一幅完整图像的开始和结束。
这些同步信号通常由图像采集设备生成,并作为输入信号传输到FPGA中。
在FPGA中,行同步信号和场同步信号可用于控制图像数据的读取和处理,以确保数据传输的正确性和完整性。
通过使用这些同步信号,FPGA可以准确地识别图像数据的起始和结束位置,以及处理每一行和整个图像的像素数据。
此外,FPGA还可以生成行场同步信号,以控制图像的显示或输出。
例如,VGA(视频图形阵列)接口中的行同步信号、场同步信号和像素时钟信号就是由FPGA生成的,用于控制VGA显示器的显示。
总而言之,行同步信号和场同步信号在FPGA图像处理中发挥着至关重要的作用,它们是确保图像数据正确传输和处理的关键因素。
摄像头行场知识行场频知识行(水平)同步:控制电子束从右边返回起点(屏幕的左端),也叫行逆程,同步信号之间是效的视频信号.场(垂直)同步:控制电子束从底部返回到顶部,也叫场逆程.象素时钟=一行的有效象素*每幅画面的有效行数*场频=分辨率*场频过程:显像管电子枪发射的电子束在行偏转磁场的作用下从荧屏左上角开始,向右作水平扫描(称为行扫描正程),扫完一行后迅速又回扫到左边(称为行扫描逆程)。
由于场偏转磁场的作用,在离第一行稍低处开始第二行扫描,如此逐次扫描直至屏幕的右下角,便完成了整个屏幕一帧(即一幅画面)的显示,之后,电子束重又回扫到左上角开始新一帧的扫描。
完成一行水平扫描的时间,确切地说应是第一行开始至第二行开始的间隔时间(行扫描正程时间+行扫描逆程时间)称行周期,其倒数即为行频FH同样,完成整个屏幕扫描的时间(场扫描正程时间+场扫描逆程时间)称场周期,其倒数即为场频FV。
早期的显示器是采用隔行扫描方式,即先扫描奇数行1、3、5……直至终了(奇场),再扫偶数行2、4、6……(偶场),奇场与偶场合在一起才组成完整的一帧图像,帧频(刷新率)是场频的一半。
现在绝大多数的电视机仍采用这种扫描方式,它的优点是节省频带,缺点是刷新率低,图像有闪烁感,近距观看尤其明显,易使眼睛疲劳,因此计算机显示器现在已经不采用这种扫描方式,代之以逐行顺序扫描。
一场结束,也就是一帧图像再现,场频与帧频已经统一行频、场频与显示分辨率的关系行频及场频与显示分辨率有关,在给定场频的条件下,显示分辨率越高,要求的行频也越高,它们之间的关系为FH=FV×NL÷0.93NL:电子束水平扫描线数。
NL÷0.93的原因是因为电子束扫到屏幕的最后一行后并不能立即回到原点,需要将电路中存储的能量泄放掉,这段时间称回扫期或者叫恢复期,大约占整个场扫周期的(4~8)%,计算中取7%是合适的。
这一公式表明行频分别与场频、分辨率成正比,场频越高或者水平线数越多,要求的行频也越高。
(一) 电视行场扫描原理1) 电视行场扫描,是通过控制电子束在水平方向从左到右和垂直方向从上到下有规律运动形成的光栅。
水平方向的扫描叫行扫描,垂直方向的扫描叫场扫描,合称“行场扫描”。
行扫描和场扫描的电流都是三角波.负载都是偏转线圈.所不同的是扫描频率不同.工作电压不同。
场扫描电路多是集成电路.行扫描电路都是分立元件级成的。
行扫描就是水平方向从左到右的扫描.场扫描就垂直方向从上到下的扫描.行场扫描电路一般分三级.振荡级,推动级和输出级.2). 逐行扫描与隔行扫描的区别隔行扫描主要应用于电视信号的发送与接收中。
它的特点是把每秒传送25幅(帧)画面用每秒传送50次的方法来消除闪烁感,即一面传送两次,第一次扫描奇数行,第二次扫描偶数行,因而称为隔行扫描。
采用这一制式的缺点是画面清晰度稍差,且有轻微的闪烁感。
逐行扫描主要应用于计算机的显示器中。
由于显示器不受电视台的发送方式限制,因而被广泛采用。
逐行扫描就是每幅画面按1、2、3……行的顺序扫描方式完成一幅画面。
为了提高画面的清晰度,消除闪烁感,还可以增加扫描线数,目前显示器的扫描线数一般为768行,因而会感到画面非常细腻、清晰。
逐行扫描DVD又称PDVD,首台样机于1998年问世,目前技术和产品均已成熟。
它能够应用数字视频图像处理技术产生480线的真正的逐行扫描信号,再通过电视机的视频图形阵列(VGA)输入口或数字高清晰度电视接入口把信号送入彩电中,避免了普通DVD机隔行信号输出造成的失真或缺损,与逐行扫描电视、数字高清晰度电视配合使用可以获得胜似电影的美妙画质。
(二)电视扫描与同步电视图象的摄取与重现实质上是一种光电转换过程,它分别是由摄象管和显象管来完成的。
顺序传送系统在发送端将平面图象分解成若干象素顺序传送出去,在接收端再将这种信号复合成完整的图象,这种图象的分解与复合是靠扫描来完成的。
扫描三种方式:机械扫描,电子扫描,固体扫描。
2.1 水平偏转与垂直偏转显象管外套有水平和垂直两组偏转线圈,在有电流通过时分别产生垂直与水平方向的磁场。
我们知道在电视系统中,为了能正确地重现图像,要求收端(监视器)与发端(摄像头)同步扫描。
只要扫描频率相同、起始相位相同,收端就可以重现发端图像并认为是同步的。
当收端、发端的频率、相位不同时,图像将被破坏,产生畸变,甚至无法重现,因此在图像信号中加入了同步脉冲。
在发送端,每当扫完一行图像时,加入一个行同步脉冲,每扫完一场图像时加入一个场同步脉冲。
它们与图像信号一起被发送出去。
在接收端,使行扫描锯齿波电流只有当行同步脉冲到达进才开始逆程期,而场扫描齿波电流也只有在场同步脉冲到达时才开始逆程期。
这样就保证了同步。
为了使扫描逆程光栅不显示(消隐),还需要加入行、场消隐脉冲,这时的图像信号电平成为消隐电平。
摄像头输出的是将图像信号,同步信号,行、场消隐信号这三种信号组合起来形成的黑白全电视信号。
我国电视规定:行频为15625Hz,行同步脉宽为4.7μs;场频为50Hz,场同步脉宽为2.5×1/15625=160μs。
因此若要人为的在视频中加入十字坐标显示,则需在摄像头输出的视频信号中将行场同步分离,并在指定的行和场叠加高脉冲信号。
原理框图及实现方案如下:
点击看原图
图1、视频十字座标显示原理框图
一、行场同步分离
在该方案中,使用专用芯片LM1881将行、场同步脉冲分离出来。
LM1881是正极性图像信号输入、TTL电平输出芯片,从而简化了电路。
图2是LM1881的连接图以及工作波形示意图。
正极性图像信号从2脚输入,在1脚和3脚分别输出复合同步信号和场同步信号。
5脚输出后沿脉冲信号,作为钳位放大器的钳位脉冲输入。
7脚输出奇偶场指示信号。
图2、LM1881连接图及工作波形示意图
二、在显示器指定位置画线
图3、视频信号波形
1)在显示器中指定的列画点
在视频信号中,一个行同步脉冲表示扫描一行,而一个行同步脉冲上所叠加的大小不同的模拟量则表示一幅画面在这一行中不同的灰度值,模拟电压值越大灰度越小;因此若要在监视器中某列显示一个亮点,则只需要在该同步脉冲的一个周期内将指定列处的模拟电压值变大即可。
例如在N行中间列显示一个亮点,波形图如下:
2)在显示器中指定的行画点
根据电视机原理,行频为15625Hz,场频为50Hz,也就是说在场同步信号一个周期内有15626/50=312.5个行同步脉冲,而这312.5个行同步脉冲正对应于一幅图像的312.5个行。
因此若要选择某一行,只需要在场同步脉冲上升沿到来时对行同步脉冲进行计数即可。
例如要选择中间行,可采用一计数器,当场同步脉冲上升沿到来时对行同步脉冲计数,计到312/2为止。
(由于这里只是画线,对线的分辩率不作要求,因此不考虑奇偶场)
三、十字坐标的实现
采用CPLD,取同步分离芯片的复合同步信号输出,场同步信号输出。
当复合同步信号的上升沿到来时,对系统时钟(24MHz)计数,当场同步信号上升沿到来时对复合同步脉冲计数,当系统时钟计数计等于24000000/15625/2=768且复合同步脉冲计数计到106~206时输出一个高脉冲(5V峰峰值)。
再将该信号与原视频信号叠加,即可在显示屏正中显示一垂直线,如下图:
当复合同步信号的上升沿到来时,对系统时钟(24MHz)计数,当场同步信号上升沿到来时对复合同步脉冲计数,当系统时钟计数计到558~938且复合同步脉冲计数等于156时输出一个高脉冲(5V峰峰值)。
再将该信号与原视频信号叠加,即可在显示屏正中显示一水平线,如下图:
再将两路输出信号或逻辑,即可得到十字坐标的显示。
