重防腐和工业涂料配套方案及施工
重防腐涂料和工业涂料的区别
一、重防腐涂料的特点：
１、重防腐涂料的要求：长效防腐
２、实施程序：
a、了解客户的要求（包括腐蚀环境和底材处理的条件）。
b、选择合适的配套方案。
c、选择合适的涂装工艺
二、底材处理标准
♦St3：用机动工具钢丝刷、砂轮等彻底铲除腐锈及松氧化皮，经清除灰尘后，表面呈金属光泽。
♦Sa2.5：彻底喷射磨料，完全除去铁锈及氧化皮，清除灰尘后钢面呈近白金属光泽，仅有少量斑痕（5%面积以下）。
♦Sa3：彻底喷射磨料，完全除去铁锈及氧化皮，不留任何斑痕，钢面呈均匀银白色金属光泽。
三、常用配套方案介绍
1、大气环境钢结构防腐配套方案
⑴方案一
底漆：氯磺化聚乙烯防腐底漆
中间漆：氯磺化聚乙烯中间漆
面漆：氯磺化聚乙烯防腐面漆
底材处理要求：St3级。
该配套方案的优点：
涂料价格便宜，整体涂层的耐酸、耐碱性能优异。
该配套方案的常用场所：
炼钢厂、石油化工厂
该配套方案的缺点：
1、对于某些颜色，调色困难
2、由于涂料的固体份较低，在相同的膜厚要求下，单位平方米的材料
成本和施工成本均较高。
该配套方案的使用年限：
一般情况为2年
⑵方案二
底漆：环氧酯底漆
面漆：氯化橡胶防腐面漆
底材处理要求：St3级。
该配套方案的优点：
涂层整体成本较低，底面漆均为单组分，施工方便。
该配套方案常用场所：
对防腐要求相对不高的户外钢结构。
该配套方案的缺点：
底漆的耐溶剂性比较差，在涂装完面漆后必须过24小时或更长时间能移动工件，否则容易出现漆膜在因碰撞出现破损时，发生大面积剥落的质量事故。
该配套方案的使用年限：
一般情况下为2-3年。
⑶方案三：
底漆：低毒快干环氧防锈底漆
（或）环氧红丹防锈底漆
（或）丙烯酸聚氨酯磁漆
底材处理要求：St3级。
该配套方案的优点：
成本适中，能满足大部分条件下的防腐要求。
该配套方案的常用场所：
大部分不能进行喷砂处理、防腐要求相对较高的场所。该配套方案的使用年限：
一般情况为3-5年。
⑷方案四：
底漆：富锌环氧防锈底漆
中间漆：环氧云铁防腐漆
面漆：氯化橡胶防腐面漆
（或）丙烯酸聚氨酯磁漆
底材处理要求：Sa2.5级。
该配套方案的优点：
防腐性能好，防腐时效长。
该配套方案的常用场所：
能适用大部分防腐要求较高的场所。
该配套方案的缺点：
底材必须经过喷砂处理；该配套方案的整体涂装成本较高。该配套方案的使用年限：
一般情况为5年以上。
2、工程机械常用配套方案
底漆：低毒快干环氧防锈底漆
中涂：丙烯酸聚氨酯中涂
面漆：丙烯酸聚氨酯磁漆

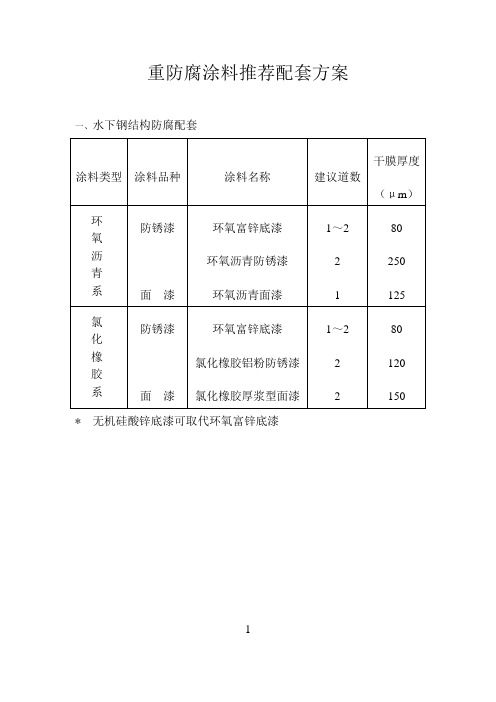

3、水下设备（钢构）常用配套方案
⑴方案一
面漆：环氧煤沥青防腐面漆
底材处理要求：St3级
该配套方案的优点：
成本较低，防腐耐水性能好。
该配套方案的缺点：
面漆的颜色选择的只能是黑色。
该配套方案的使用环境：
因为面漆的耐候性能较差，设备必须全部浸没在水中。
⑵方案二
底漆：富锌环氧防锈底漆
中间漆：环氧云铁防腐漆
面漆：环氧磁漆
底材处理要求：Sa2.5级
该配套方案的优点：
配套涂层的防腐性能和耐磨性能好。
该配套方案的缺点：
底材必须进行喷砂处理。
该配套方案的常用环境：
设备全部浸没在水中，常用于对防腐性能和耐磨性能要求较高的场所。
⑶方案三
底漆：富锌环氧防锈底漆
中间漆：环氧云铁防腐漆
面漆：氯化橡胶防腐面漆
底材处理要求：Sa2.5级
该配套方案常用环境：
常用于干、湿交替的场所。
4、埋地管道配套方案
底漆：环氧煤沥青防腐底漆
面漆：环氧煤沥青防腐面漆
该配套方案可以通过在涂层间缠绕无腊玻璃纤维布，做成类似于玻璃钢的防腐涂层。
5、油罐内壁
底漆：E52-9A抗静电耐油底漆
面漆：E52-9B抗静电耐油面漆
底材处理要求：St3级。
该配套方案的缺点：颜色为黑色。
6、镀锌、铝板配套方案
⑴方案一
底漆：锌黄环氧底漆（双组分）
面漆：根据客户要求选择
底材处理要求：底材除油，并用砂纸充分打磨出均匀的粗糙面
⑵方案二
底漆：X06-1磷化底漆
底漆：双组分环氧底漆
面漆：根据客户要求选择
底材处理要求：底材充分除尽油污和其他杂质。底材不需要打磨。
7、工业涂料配套方案
⑴、氨基烘漆配套方案（施工方式：空气喷涂为主）
⑵美术漆配套方案
⑶、高档双组分自干涂料配套方案
⑷特殊涂料配套方案
⑸快干涂料配套方案
四、防腐涂料使用的注意事项
1、富锌底漆的使用
⑴富锌底漆的防腐机理：
锌的标准电位（0.76V）较钢铁低，在锌粉与钢铁密着接触状态下，即使涂膜隙裂而有腐蚀介质渗入，钢铁与锌粉立即形成原电池，锌粉解离并释放出离子，由于牺牲阳极的锌，阴极的钢铁得到保护。
⑵、富锌类底漆的使用：
a、底材要求经抛丸处理至Sa2.5
b、漆膜与底材之间不应有任何隔离层（漆膜、磷化膜等）
2、氯化橡胶、高氯化类底漆使用注意事项：
⑴、该类漆的特点：单组分、自干、溶剂挥发成膜。
⑵、优点：干燥快，特别是可低温干燥。
⑶、缺点：耐溶剂性能比较差，在涂装面漆时面漆的溶剂可以把底漆溶解。
①、好处：层间分隔不明显，有利于提高涂膜的层间附着力。
②、坏处：不利于采用刷涂和辊涂方式施工。
⑷、施工建议：为确保客户在使用该类涂料配套重防腐面漆时，不出现由于施工原因导致面漆的颜色不均匀的质量事故，要求客户使用空气喷涂或无气喷涂的施工方法，禁止使用刷涂和辊涂的施工方法。
3、禁止使用的配套方案
⑴、禁止使用以下配套方案
底漆：环氧酯底漆
中间漆：环氧云铁防腐漆
面漆：各类防腐面漆
