机械密封的主要结构
结构 不同工况和类型的机械密封都有以下五 部组成:
1 由动环和静环组成的密封端面,也叫摩擦副。 2 由弹性元为主要零件组成的缓冲补偿机构,作用 是使密封面紧密贴合。 3 辅助密封圈,有动环密封圈和静环密封圈。 4 使动环随轴旋转的传动机构。 5 其它辅助元件 (例如:机封冲洗单元)
9
整体式机械密封
将普通机械密封、轴 套和压盖预先组合成 一个整体,将其安装 在泵上后不做任何的 调整。
10
几种常见的机械密封材料
密封面的主要使用材料是石墨、合金钢、碳 化硅、碳化钨和其他陶瓷等材料等制作。
11
补偿机构
弹簧补偿 多弹簧补偿 (又叫小弹 簧)机械密封 这种结 构轴向尺寸较小,可改 变弹簧的数量来改变弹 性力,轴向力均匀,适 用高速。但不适用在有 腐蚀性的介质。 单弹簧补偿(又叫大弹簧 )机械密封 结构较简 单,有的还用弹簧来传 递扭矩,但不能用在高 速。
18
19
弹簧传动 这种传动方式不用传动 座,传动弹簧靠过盈值旋紧在轴套上,并传 动扭矩,弹簧的端部靠紧轴套的台阶处,防 止轴向移位.这种安装方式对弹簧的旋向 有要求,泵轴旋转时不会把弹簧旋松. 例如:货油泵、注水提升泵(驱动端和非 驱动端都是左右弦的弹簧、机封密封面 越转越紧)
ห้องสมุดไป่ตู้20
机械密封的失效

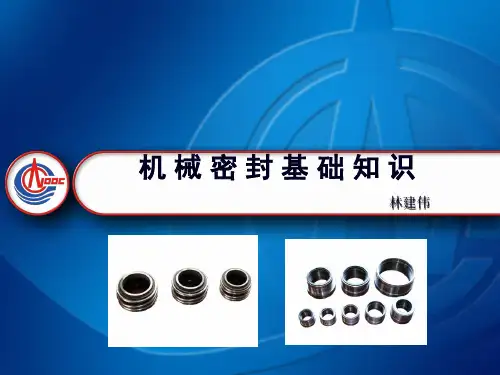

机械密封基础知识
林建伟
内容
1. 机械密封的应用和原理 2. 机械密封的结构及材质 3. 机械密封故障实例分析
2
机械密封的应用和原理
应用
机械密封是一种旋转的轴封装置。比如 各种泵类、由于传动轴贯穿在设备外,这样 轴与设备之间存在一个圆周间隙,设备内的 介质通过该间隙向内或者向外泄漏。因此必 须有一个装置来密封该间隙,轴封的种类很 多如:盘根密封、骨架密封、迷宫密封等等 。因机械密封具有泄漏量少和寿命长的等优 点所以被当今广泛的使用。但缺点是价格比 较贵,维修较麻烦。
