沼气脱硫脱水系统介绍

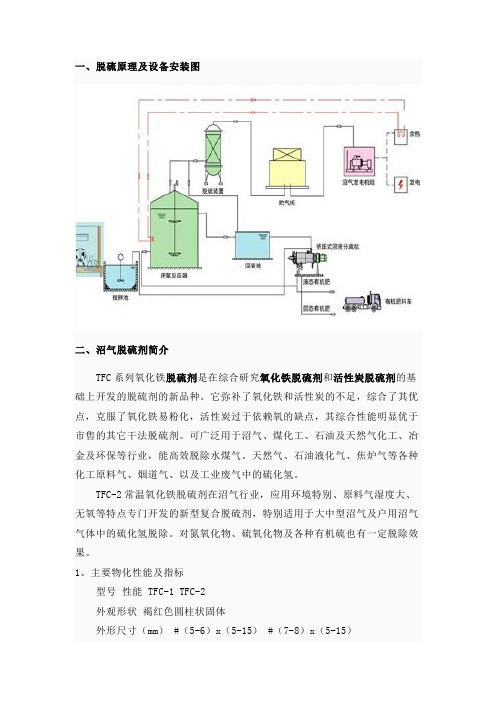

一、脱硫原理及设备安装图二、沼气脱硫剂简介TFC系列氧化铁脱硫剂是在综合研究氧化铁脱硫剂和活性炭脱硫剂的基础上开发的脱硫剂的新品种。

它弥补了氧化铁和活性炭的不足，综合了其优点，克服了氧化铁易粉化，活性炭过于依赖氧的缺点，其综合性能明显优于市售的其它干法脱硫剂。

可广泛用于沼气、煤化工、石油及天然气化工、冶金及环保等行业，能高效脱除水煤气。

天然气、石油液化气、焦炉气等各种化工原料气、烟道气、以及工业废气中的硫化氢。

TFC-2常温氧化铁脱硫剂在沼气行业，应用环境特别、原料气湿度大、无氧等特点专门开发的新型复合脱硫剂，特别适用于大中型沼气及户用沼气气体中的硫化氢脱除。

对氮氧化物、硫氧化物及各种有机硫也有一定脱除效果。

1、主要物化性能及指标型号性能 TFC-1 TFC-2外观形状褐红色圆柱状固体外形尺寸（mm） #（5-6）x（5-15） #（7-8）x（5-15）测压强度≥50 ≥40工作硫容% ≥30 ≥30脱硫精度mg/m³ ≥99% ≥98%沼阳沼气牌脱硫剂三、脱硫及再生反应原理和操作使用1、脱硫及再生反应原理TFC系列产品同时具备氧化铁和活性炭脱硫剂的双重原理，即氧化氢一部分与反应Fe2O3生成Fe2S3另一部分直接转化为单质硫。

当原料气中O2/H2S （分子数之比）≥3时。

脱硫剂不经再生，一次即可达到工作硫容指标，如02/H2S<3时，在运行一定时间后可进行间歇再生。

再生方法为：切断原料气，使脱硫塔与系统分开，在打开脱硫塔上盖和侧盖后因脱硫剂与空气充分接触发生还原反应会产生高温，所以应尽快倒出脱硫剂选择耐高温地面摊匀晾晒，经1-10天脱硫剂颜色由黑色变成原来的红黄色，可过筛回填.2、使用操作条件操作温度;常温（0-50℃）操作压力：常压-5.0kpa气体湿度：使用温度下相对湿度接近饱和适应空速：TFC-I 200-600;TFC-2 200-400装填高径比：H/D≥2.53、大中型脱硫塔装填、使用、运输及保管注意事项①装填之前，必须把脱硫塔清理干净，确定每层装填数量，最好分两层或多层装填；②装填时，炉壁板上先铺一层丝网和耐火球（或焦炭）在铺两层20目左右的不锈钢丝网，最后装脱硫剂；③装填脱硫剂应从尽量低的高度轻轻倒入炉内，颗粒自由落下的高度应低于0.5米；④在装填过程中，催化剂应分散铺开，装填均匀，不能集中倾倒或只从一边倾倒，以免装填不均匀，引起气体偏流；⑤装填时，操作人员应站在木板上操作，严禁直接踏踩在催化剂上，以免产生新的粉末；⑥催化剂装填好后，用木板将表面刮平，再覆盖一层铁网和耐火球；⑦原料气中允许有适量的水汽，但严禁床层大量带水或积水，塔前导淋及塔底排污应定期排放；⑧多塔操作时，应考虑气体通过的顺序，尽量使其工作硫容接近饱和；⑨脱硫塔底部阀门为放水口.注意排放积水。

沼气湿法脱硫原理
沼气湿法脱硫是一种常用的净化沼气中硫化氢（H2S）的方法。

该方法通过在沼气中加入一定数量的液体吸收剂，将其中的
H2S气体吸收进液体中，从而使沼气中的H2S含量得以降低。

沼气湿法脱硫的原理基于吸收剂与H2S之间的化学反应。

常
用的吸收剂包括碱性溶液（如氢氧化钠溶液、氢氧化钙溶液等）和铁盐溶液（如硫酸亚铁溶液、硫酸铁溶液等）。

这些吸收剂能够与H2S发生反应生成相应的化合物，从而将H2S从气相
中转移到液相中。

具体而言，当沼气通过脱硫装置时，它会与吸收剂进行接触。

吸收剂中的氢氧化物或铁盐会与沼气中的H2S气体发生反应，生成相应的水溶性盐或沉淀。

通过这种反应，H2S会从气相中被吸收剂吸收，并转移到液相中。

经过一段时间的接触和反应，沼气中的H2S含量会显著降低，从而达到脱硫的目的。

为了提高脱硫效果，沼气湿法脱硫通常需要在吸收剂中加入催化剂或促进剂，以加速H2S与吸收剂的反应速率。

此外，湿
法脱硫还需要定期更换脱硫剂或对脱硫装置进行清洗，以去除吸收剂中的反应产物和沉淀物，保证脱硫效果持续有效。

总之，沼气湿法脱硫利用吸收剂与H2S之间的化学反应将
H2S从沼气中去除。

通过这种方法，可以有效净化沼气，降低其中的硫化氢含量，提高沼气的利用价值。

河北沼气湿法脱硫工作原理
河北沼气湿法脱硫是一种常见的脱硫方法，其工作原理主要包括以下几个步骤：
1. 水洗：首先将含有硫化氢(H2S)的沼气通过喷淋装置喷入悬
挂有水滴的洗涤塔中。

水滴与沼气接触后，硫化氢会在水滴表面吸附，形成硫化物(HS-)。

2. 氧化：洗涤塔中通入氧气或空气，使水滴中的硫化物氧化为硫酸根离子(SO42-)。

氧化反应通常需要一定的时间和反应温度。

3. 中和：在洗涤塔中注入碱性溶液，如氢氧化钠(NaOH)或碳
酸钠(Na2CO3)，使硫酸根离子与碱中的钠离子结合生成硫酸
钠(Na2SO4)。

这一步是为了降低反应液的酸碱度，以防止酸
性溶液对设备的腐蚀。

4. 分离：经过中和反应后的反应液中含有硫酸钠和未反应的氯化物等杂质。

通过沉淀、过滤或其他分离方法将硫酸钠和杂质分离开。

5. 脱水：将分离得到的硫酸钠溶液通过蒸发、结晶等方法进行脱水处理，将其浓缩成高浓度的硫酸钠固体。

整个工艺过程中，原沼气中的硫化氢经过氧化和中和反应最终转化为硫酸钠固体，达到了脱硫的目的。

该方法具有处理效果好、成本低、操作简便等优点，因此在沼气处理中被广泛应用。

沼气除水脱硫的原理是什么沼气除水脱硫是指通过一系列工艺处理手段，将沼气中含有的水和硫化氢等成分去除，以达到沼气的净化和利用的目的。

沼气除水脱硫的原理主要是通过化学反应和物理作用来实现的。

一、沼气除水的原理沼气中所含的水分主要来自于发酵物中的水分和后续的部分湿式处理过程，水分对沼气的燃烧和利用带来诸多不利影响，需要通过特定的处理方式去除。

沼气除水主要采用、吸附法和凝结法两种方式，这些方式的本质都是通过物理作用来去除水分。

其中吸附法是通过一定的吸附剂来吸附沼气中的水分，使其从气相转变为固相或液相；凝结法则是通过冷凝，将水分从沼气中凝结出来。

二、沼气除硫的原理沼气中所含的硫化氢主要来自于沼液和发酵过程中的养分中，大量的硫化氢会对环境和人体造成很大的危害。

沼气除硫主要采用氧化法、吸收法和生物法三种方法。

其中氧化法是将沼气中的硫化氢氧化为硫酸盐，以便后续去除；吸收法则是通过特定的吸收剂吸收沼气中的硫化氢等硫化物，从而达到去除的目的；生物法则是通过微生物生物膜对沼气中的硫化氢进行生物降解。

三、沼气除水脱硫的工艺流程沼气除水脱硫的工艺流程一般包括沼气初步处理、除水、除硫和净化四个步骤，其中每个步骤使用不同的工艺流程实现。

1.沼气初步处理沼气在进入除水脱硫设备前，需要进行初步的处理。

这个步骤的主要目的是将沼气中的杂质、颗粒物和固体物去除，以便后续的处理。

初步处理的方法主要包括筛选和沉淀。

2.除水去除沼气中的水分是沼气除水脱硫的第一步，这个步骤通常采用物理方法去除。

具体而言，吸附法通过物理吸附剂将水分从气相转变为固相；凝结法则是通过冷凝，将沼气中的水分凝结出来。

3.除硫除硫是沼气除水脱硫的第二步，这个步骤通常采用化学和生物方法去除。

具体而言，氧化法是将沼气中的硫化氢氧化为硫酸盐；吸收法则是通过特定的吸收剂吸收沼气中的硫化氢等硫化物；生物法则是通过微生物生物膜对沼气中的硫化氢进行生物降解。

4.净化净化是沼气处理流程的最后一步，其主要目的是去除沼气中的异味物质、氟化物等有害物质，以确保沼气的安全和可靠性。

工艺设计说明1、沼气管道与前部接口根据PURAC的总体设计，考虑到二期工程的总沼气量需要，从厌氧罐接出的沼气管汇总后将采用DN450管径的沼气输送管，在进入沼气进化系统前设三通，一端接DN300沼气管至沼气火炬，另一端接手动阀门后至沼气净化系统。

本方案起始位置自此DN450阀门始。

详见场内沼气管网平面布置图及工艺系统图。

2、沼气脱硫工艺设计厌氧发酵罐刚产出的沼气是含饱和水蒸气的混合气体，其组成绝大部分为气体燃料CH4与CO2外，还含有H2S和悬浮的颗粒状杂质。

H2S不仅有毒，而且遇水蒸汽反应后极容易生成有很强腐蚀性的稀硫酸。

因此，沼气中过量的H2S 含量会危及发电机组的寿命，因此需进行脱硫净化处理。

本工艺拟采用生物脱硫法对沼气进行脱硫处理。

生物脱硫法是利用微生物的作用，在微氧条件下将H2S氧化成单质硫或亚硫酸的脱硫过程。

这种脱硫方法已在欧洲广泛使用，在国内某些工程已有采用，其优点是：不需要催化剂、不需处理化学污泥，产生很少生物污泥、耗能低、去除效率高。

脱硫效率稳定，H2S去除率可达90%以上，脱硫成本低，每立方米沼气处理费用小于0.03元，比化学脱硫法成本降低70%以上。

当沼气中进入了一定数量的氧气时，专门的好氧嗜硫细菌（如：丝硫细菌属或硫杆菌属等）可以将沼气中的硫化氢成分氧化成硫元素，并根据环境条件的不同，将其进一步氧化成硫酸。

这种反应需要的条件为：氧气、营养液、温度、湿度与生长区域。

在不同的温度下会产生不同的好氧嗜硫菌群，一般认为，在25℃至35℃的温度环境下，好氧嗜硫菌群的生长与活动是最快的，因而在此温度下脱硫效果最高。

反应方程式如下：2H2S + O2→2H2O +2S2H2S +3O2→2H2SO3氧气进入沼气中的方式有二种，一是将一定数量的压缩空气直接进入沼气管道内与沼气混合，在喷淋反应器内在特定的环境下与沼气中的硫化氢气体反应。

二是将压缩空气通过曝气器进入培养液中，使培养液成为含有饱和氧分子的水，并在喷淋反应塔内与沼气中的硫化氢气体反应。

沼气工程脱硫系统方案脱硫系统是沼气工程中的重要组成部分，通过适当的脱硫系统设计和设备配置，可以有效地去除沼气中的硫化氢，降低硫化氢含量，保证沼气的安全和环保。

本文将从脱硫系统的原理和设计要点、技术路线和系统方案等方面展开阐述，以期为沼气工程的脱硫系统提供一些有益的参考。

一、脱硫系统的原理和设计要点1.脱硫原理脱硫技术主要包括化学脱硫、物理脱硫和生物脱硫等方法。

化学脱硫通过化学反应将硫化氢转化为硫酸盐或硫化合物，从而去除硫化氢。

物理脱硫是利用吸附剂或活性炭等材料吸附硫化氢，从而实现脱硫的目的。

生物脱硫则是通过微生物在适宜的环境条件下，将硫化氢转化为硫酸盐或硫化合物，实现脱硫作用。

2.设计要点（1）适应性：脱硫系统应根据沼气的硫化氢含量、气体流量和成分特点等情况，选择合适的脱硫工艺和设备，以确保脱硫效率和稳定性。

（2）安全性：脱硫系统应具有安全可靠的性能，防止硫化氢泄漏和造成人员伤害、环境污染或设备损坏等事故。

（3）经济性：脱硫系统应具有合理的投资和运行成本，并且能够实现能源资源的利用和经济效益。

（4）环保性：脱硫系统应考虑废水处理、固废处理和废气处理等环保问题，减少对环境的污染。

二、脱硫技术路线在沼气工程中，常用的脱硫技术路线包括生物脱硫、化学脱硫和物理脱硫等方法。

这里将分别对这三种脱硫技术路线进行介绍。

1.生物脱硫生物脱硫是利用硫酸还原菌、亚硫酸盐还原菌等微生物，利用它们的新陈代谢过程将硫化氢转化为硫酸盐或硫含化物，从而实现脱硫的目的。

生物脱硫技术具有脱硫效率高、操作简单、投资少等优点，但对环境条件、微生物的适应性等要求较高，需要较长的时间来达到稳定脱硫效果。

2.化学脱硫化学脱硫是利用化学反应将硫化氢转化为硫酸盐或硫化合物，从而去除硫化氢。

常用的脱硫剂有氧化铁、氧化铜、氧化锰、氢氧化钠、氢氧化钙等。

通过适当的反应条件和控制，可以实现高效率的脱硫效果。

但是，化学脱硫需要配套设备和耗材的投入，维护、操作和运行成本较高。

沼气脱硫一、总述沼气脱硫是沼气直接燃烧或沼气发电所必须的前期处理工艺。

无论哪种方式，利用前都必须对沼气进行必要的脱硫、脱水、除陈等处理。

二、脱硫原理1.干法脱硫干法脱除沼气气体中硫化氢（H2S）的设备基本原理是以O2使H2S 氧化成硫或硫氧化物的一种方法，也可称为干式氧化法。

干法设备的构成是，在一个容器内放入填料，填料层有活性炭、氧化铁等。

气体以低流速从一端经过容器内填料层，硫化氢（H2S）氧化成硫或硫氧化物后，余留在填料层中，净化后气体从容器另一端排出。

2.湿法脱硫湿法脱硫可以归纳分为物理吸收法、化学吸收法和氧化法三种。

物理和化学方法存在硫化氢再处理问题，氧化法是以碱性溶液为吸收剂，并加入载氧体为催化剂，吸收H2S，并将其氧化成单质硫，湿法氧化法是把脱硫剂溶解在水中，液体进入设备，与沼气混合，沼气中的硫化氢（H2S）与液体产生氧化反应，生成单质硫吸收硫化氢的液体有氢氧化钠、氢氧化钙、碳酸钠、硫酸亚铁等。

成熟的氧化脱硫法，脱硫效率可达99.5％以上。

在大型的脱硫工程中，一般采用先用湿法进行粗脱硫，之后再通过干法进行精脱硫。

3.生物脱硫生物脱硫技术包括生物过滤法、生物吸附法和生物滴滤法，三种系统均属开放系统，其微生物种群随环境改变而变化。

在生物脱硫过程中，氧化态的含硫污染物必须先经生物还原作用生成硫化物或H2S然后再经生物氧化过程生成单质硫，才能去除。

在大多数生物反应器中，微生物种类以细菌为主，真菌为次，极少有酵母菌。

常用的细菌是硫杆菌属的氧化亚铁硫杆菌，脱氮硫杆菌及排硫杆菌。

最成功的代表是氧化亚铁硫杆菌，其生长的最佳pH值为2.0～2.2。

目前国内生物脱硫技术还未形成一定规模的工业应用。

预计优化脱硫工艺，更有效地控制溶解氧，提高单位硫的产率，并与目前已得到广泛应用的湿法脱硫技术相结合，是今后生物烟气脱硫技术发展的方向。

三、干法脱硫、湿法脱硫特、生物脱硫的比较1.干法脱硫的特点①结构简单，使用方便。

山东沼气生物脱硫工作原理
山东沼气生物脱硫工作原理是通过利用硫醇菌和硫酸盐还原菌等微生物的作用，将沼气中的硫化氢（H2S）转化为硫酸盐，从而达到脱除沼气中硫化氢的目的。

主要包括以下几个步骤：
1. 沼气进入脱硫系统：将含有硫化氢的沼气引入脱硫系统，通常采用填料床或者吸附剂床等装置。

2. 生物脱硫反应：在脱硫系统中，引入硫醇菌和硫酸盐还原菌等微生物。

硫醇菌主要作用是将硫化氢氧化成元素硫（S），然后硫酸盐还原菌将元素硫还原成硫酸盐（SO42-）。

这一反应过程中需要消耗有机物作为能源，微生物通过代谢有机物释放出硫酸盐。

3. 硫酸盐的清洗与回收：脱硫后形成的硫酸盐需要经过清洗与回收，以避免硫酸盐的浪费和对环境的污染。

通常采用水洗或其他方法对硫酸盐进行回收和处理。

4. 脱硫后的沼气排放：经过脱硫系统处理后的沼气中的硫化氢含量大大降低，可以达到国家排放标准，并且可以有效地减少硫化氢对环境和设备的腐蚀。

需要注意的是，生物脱硫过程需要一定的温度和pH条件来维持微生物活性，同时对废水等产物的处理也需要考虑环境保护因素。
