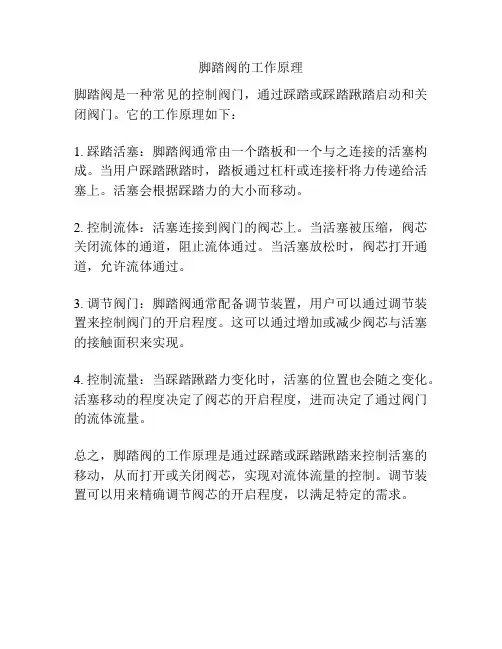

脚踏阀的工作原理
脚踏阀是一种常见的控制阀门，通过踩踏或踩踏踿踏启动和关闭阀门。

它的工作原理如下：
1. 踩踏活塞：脚踏阀通常由一个踏板和一个与之连接的活塞构成。

当用户踩踏踿踏时，踏板通过杠杆或连接杆将力传递给活塞上。

活塞会根据踩踏力的大小而移动。

2. 控制流体：活塞连接到阀门的阀芯上。

当活塞被压缩，阀芯关闭流体的通道，阻止流体通过。

当活塞放松时，阀芯打开通道，允许流体通过。

3. 调节阀门：脚踏阀通常配备调节装置，用户可以通过调节装置来控制阀门的开启程度。

这可以通过增加或减少阀芯与活塞的接触面积来实现。

4. 控制流量：当踩踏踿踏力变化时，活塞的位置也会随之变化。

活塞移动的程度决定了阀芯的开启程度，进而决定了通过阀门的流体流量。

总之，脚踏阀的工作原理是通过踩踏或踩踏踿踏来控制活塞的移动，从而打开或关闭阀芯，实现对流体流量的控制。

调节装置可以用来精确调节阀芯的开启程度，以满足特定的需求。

脚踏阀的修理方法
脚踏阀的维修
脚踏阀是一种十分常见的液体控制配件，用于控制流体的开关设备。

由于它涉及到油水的切换，所以它极易受到污染，会导致控制流体受到干扰。

下面介绍一些维修脚踏阀的方法。

1、拆卸：在拆卸脚踏阀之前，首先要关闭台上的电源，排除意外发生的可能。

然后仔细检查各个部件，尤其注意安全锁具。

拆卸阀体时，要完全吸收流经的流体，防止漏液进行污染，也要注意不要损坏结构。

2、检测：拆卸完脚踏阀后，要仔细检测流体在各个结构处的积水状况，如果有污泥、水垢等，那么就要使用柔软的毛巾将其彻底清除干净，以免影响脚踏阀的正常使用。

3、检查：清洗完成后，将脚踏阀的各个零部件按原来的结构进行检查，检查是否有变形的痕迹，或者是否有旧的污垢、油污。

如果检测出来有变形的弹簧、密封圈等，就需要更换新的零件，以免在使用过程中出现故障。

4、更换：按照拆卸时取下的顺序进行装上，仔细检查是否紧固，再上，开启电源，进行试运行，如按压开关时，流体没有及时关闭，就需要进行调整灵敏度，以保证正常使用。

以上是关于脚踏阀维修的一些建议，希望能对大家有所帮助。

更多关于脚踏阀维修的细节由RSK技术人员根据不同品牌型号进行细节解读，敬请关注RSK服务技术维修信息中心。

谢谢！。

角座阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

气动三通阀(快装)规格说明阀门功能：三通工作压力：1.6Mpa控制压力：0.4-O.6Mpa介制温度：-10℃- +200℃适用介质：中性气体和液体气控接口： 1/8"阀体材料：304不锈钢密封材料：聚四氟乙烯活塞密封材料：氟橡胶外形尺寸(mm)DN H H1 L C S 订货号15 172 67 114 51 3MT 3935905K-1520 172 67 114 51 3MT 3935905K-2025 180 81 131 51 3MT 3935905K-2532 232 105 162 51 3MT 3935908K-3240 232 105 162 64 3MT 3935908K-40部分列表1阀帽8阀杆15O型圈2密封环9连接件16气缸盖3阀体10密封环17O型圈4锁紧螺母11V型填料18活塞5垫片12弹簧19弹簧6密封垫片13挡圈20气缸7阀盘14V型填料21观察窗。

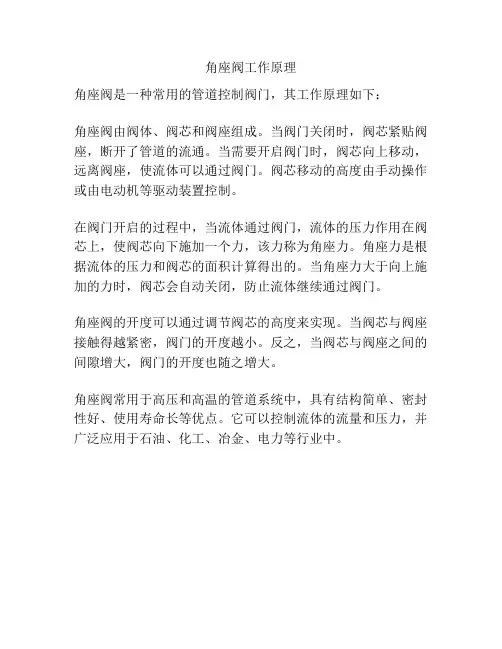

角座阀工作原理
角座阀是一种常用的管道控制阀门，其工作原理如下：
角座阀由阀体、阀芯和阀座组成。

当阀门关闭时，阀芯紧贴阀座，断开了管道的流通。

当需要开启阀门时，阀芯向上移动，远离阀座，使流体可以通过阀门。

阀芯移动的高度由手动操作或由电动机等驱动装置控制。

在阀门开启的过程中，当流体通过阀门，流体的压力作用在阀芯上，使阀芯向下施加一个力，该力称为角座力。

角座力是根据流体的压力和阀芯的面积计算得出的。

当角座力大于向上施加的力时，阀芯会自动关闭，防止流体继续通过阀门。

角座阀的开度可以通过调节阀芯的高度来实现。

当阀芯与阀座接触得越紧密，阀门的开度越小。

反之，当阀芯与阀座之间的间隙增大，阀门的开度也随之增大。

角座阀常用于高压和高温的管道系统中，具有结构简单、密封性好、使用寿命长等优点。

它可以控制流体的流量和压力，并广泛应用于石油、化工、冶金、电力等行业中。

脚踏阀安装标准
脚踏阀是一种常用的水控制装置，常用于公共场所的卫生间和厨房等地方。

以下是脚踏阀的一般安装标准：
1. 安装位置：
-脚踏阀应安装在洗手池或厨房台面下方，便于使用者使用脚踩动作来控制水流。

-安装位置应方便用户操作，同时避免与其他设备或管道发生干扰。

2. 安装高度：
-脚踏阀的安装高度应根据使用者的身高和使用习惯来确定，一般建议安装在地面上方30-40厘米的位置。

-对于残疾人使用的卫生间，脚踏阀的安装高度应根据相关标准进行调整。

3. 安装方式：
-脚踏阀可以通过螺丝固定在洗手池或厨房台面下方，确保稳固可靠。

-安装时应注意阀体与水管的连接，确保密封性良好，避免漏水。

4. 接口和管道：
-脚踏阀的接口应与水管接口相匹配，常见的接口有螺纹接口和快速接头等。

-管道应采用合适的材质和规格，确保水流畅通且无泄漏。

5. 测试和调试：
-安装完成后，应进行测试和调试，检查脚踏阀的工作是否正常，水流是否畅通，是否存在漏水等问题。

-如有需要，可根据实际情况调整脚踏阀的灵敏度和水流量。

需要注意的是，以上是一般的脚踏阀安装标准，具体的安装要求可能会因不同的品牌和型号而有所不同。

在安装脚踏阀时，建议参考产品的安装说明书或咨询专业人士，以确保正确安装和使用。

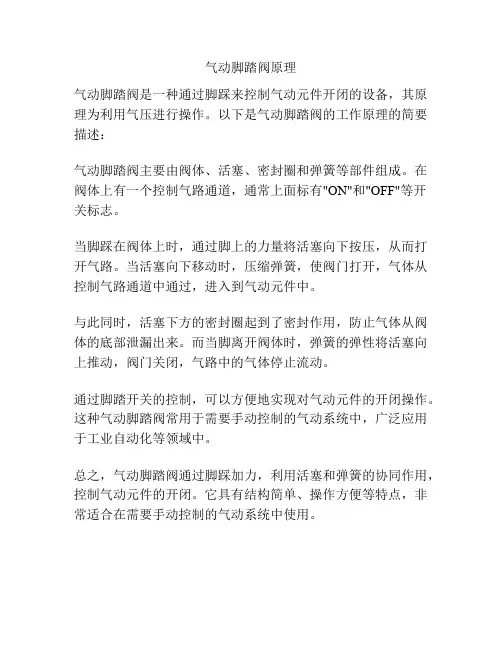

气动脚踏阀原理
气动脚踏阀是一种通过脚踩来控制气动元件开闭的设备，其原理为利用气压进行操作。

以下是气动脚踏阀的工作原理的简要描述：
气动脚踏阀主要由阀体、活塞、密封圈和弹簧等部件组成。

在阀体上有一个控制气路通道，通常上面标有"ON"和"OFF"等开关标志。

当脚踩在阀体上时，通过脚上的力量将活塞向下按压，从而打开气路。

当活塞向下移动时，压缩弹簧，使阀门打开，气体从控制气路通道中通过，进入到气动元件中。

与此同时，活塞下方的密封圈起到了密封作用，防止气体从阀体的底部泄漏出来。

而当脚离开阀体时，弹簧的弹性将活塞向上推动，阀门关闭，气路中的气体停止流动。

通过脚踏开关的控制，可以方便地实现对气动元件的开闭操作。

这种气动脚踏阀常用于需要手动控制的气动系统中，广泛应用于工业自动化等领域中。

总之，气动脚踏阀通过脚踩加力，利用活塞和弹簧的协同作用，控制气动元件的开闭。

它具有结构简单、操作方便等特点，非常适合在需要手动控制的气动系统中使用。

气动角座阀工作原理
气动角座阀是一种常见的控制阀门，它采用气动装置作为控制驱动装置，通过改变气源信号的压力和信号方向，来控制阀门的开启和关闭。

其工作原理如下：
1. 阀门的开启：当气源信号的压力经过调节阀调整后进入气动角座阀的上腔（也称作驱动室），压力作用于阀体上方的活塞，使活塞向下移动。

同时，气源信号的压力也进入到阀体下方的阀芯上，阀芯受到压力的作用，向上移动。

2. 阀门的关闭：当气源信号的压力停止或减小时，上腔内的压力降低，活塞受到弹簧力的作用，向上移动。

同时，阀芯上腔的压力也降低，阀芯因被弹簧推力推上。

通过上述操作，当活塞向下移动时，阀门打开；当活塞向上移动时，阀门关闭。

这样，通过控制气源信号的压力和信号方向，可以实现对阀门的远程控制。

需要注意的是，气动角座阀通常适用于高温、高压、高粘度或腐蚀性介质的控制，其密封效果较好，且能够快速响应信号，具有较大的流量通道和较小的压力损失。

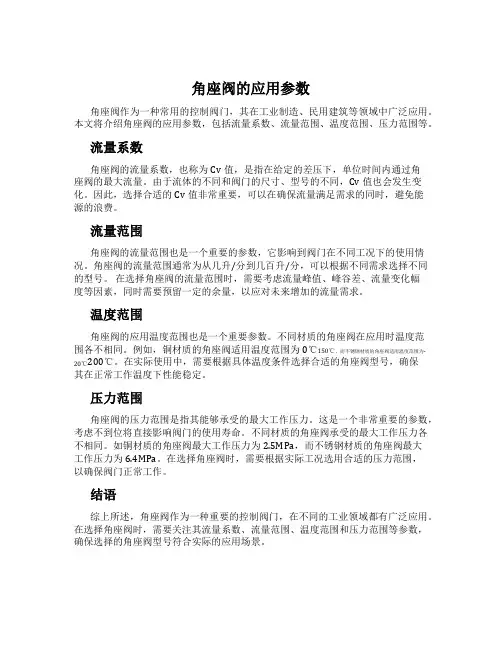

角座阀的应用参数角座阀作为一种常用的控制阀门，其在工业制造、民用建筑等领域中广泛应用。

本文将介绍角座阀的应用参数，包括流量系数、流量范围、温度范围、压力范围等。

流量系数角座阀的流量系数，也称为Cv值，是指在给定的差压下，单位时间内通过角座阀的最大流量。

由于流体的不同和阀门的尺寸、型号的不同，Cv值也会发生变化。

因此，选择合适的Cv值非常重要，可以在确保流量满足需求的同时，避免能源的浪费。

流量范围角座阀的流量范围也是一个重要的参数，它影响到阀门在不同工况下的使用情况。

角座阀的流量范围通常为从几升/分到几百升/分，可以根据不同需求选择不同的型号。

在选择角座阀的流量范围时，需要考虑流量峰值、峰谷差、流量变化幅度等因素，同时需要预留一定的余量，以应对未来增加的流量需求。

温度范围角座阀的应用温度范围也是一个重要参数。

不同材质的角座阀在应用时温度范围各不相同。

例如，铜材质的角座阀适用温度范围为0℃150℃，而不锈钢材质的角座阀适用温度范围为-20℃200℃。

在实际使用中，需要根据具体温度条件选择合适的角座阀型号，确保其在正常工作温度下性能稳定。

压力范围角座阀的压力范围是指其能够承受的最大工作压力。

这是一个非常重要的参数，考虑不到位将直接影响阀门的使用寿命。

不同材质的角座阀承受的最大工作压力各不相同。

如铜材质的角座阀最大工作压力为2.5MPa，而不锈钢材质的角座阀最大工作压力为6.4MPa。

在选择角座阀时，需要根据实际工况选用合适的压力范围，以确保阀门正常工作。

结语综上所述，角座阀作为一种重要的控制阀门，在不同的工业领域都有广泛应用。

在选择角座阀时，需要关注其流量系数、流量范围、温度范围和压力范围等参数，确保选择的角座阀型号符合实际的应用场景。

角座阀工作原理
角座阀是由旋转轴、角座、阀芯、阀盖、轴承、密封件等组成的一种流体控制阀门。

它通常用于控制流量、压力和温度。

角座阀的工作原理是：当旋转轴旋转时，角座就会移动，角座的移动会对阀芯造成影响，从而改变阀芯的位置，从而改变流体的通过程度。

当角座转动90度时，阀芯的位置就会发生变化，从而改变流体的进出程度。

角座阀的优点是其结构紧凑，体积小，重量轻，操作力矩小。

它具有良好的耐腐蚀性能和耐磨性能，可以抵抗高温和高压，生存环境温度范围广，可以在-50℃~+180℃的温度范围内使用，并且具有良好的堵塞性，可以有效地阻止流体的泄漏。

角座阀的缺点是它的制作和安装比较复杂，操作受动力系统的影响，需要安装控制系统，所以它的使用成本比较高。

总的来说，角座阀是一种高效耐用的流体控制阀门，它可以有效地控制流量、压力和温度，并可以在高温和高压环境中使用，具有良好的耐腐蚀性能和耐磨性能，但其使用成本比较高，安装和制作比较复杂。

盖米气动角座阀闸阀安全操作及保养规程盖米气动角座阀闸阀是一种广泛用于各种工业领域的阀门设备。

为了确保其正常运行和延长使用寿命，必须严格按照以下安全操作和保养规程进行操作和维护。

安全操作规程1. 操作前的准备1.1 确认阀门的型号、规格、使用介质、工作压力和温度等参数是否符合使用要求。

1.2 确认气源气压是否正常，气站管道系统是否正常工作。

1.3 确认阀门接口的紧固螺栓是否已经拆卸。

1.4 应将操作区域保持干燥、清洁，且禁止有易燃、易爆、易腐蚀气体或液体的存在。

2. 操作步骤2.1 在关闭阀门之前，应先将管道内的介质排空，避免因剩余介质导致的危险操作。

2.2 操作者穿好制服、手套、安全鞋等安全防护用品，并配戴好安全带。

2.3 开始操作前，应先检查阀门本身以及周围环境是否完好无损，如有问题应及时通知维修部门维护。

2.4 手动转动阀门，确认转动是否灵活、无卡滞。

如果发现不灵活，应暂停操作，并及时通知维修部门进行维护调整。

2.5 打开气体供应短时间，并观察阀门的开启、关闭情况，确认阀门运行正常。

2.6 操作者应聚精会神全神贯注，认真观察并及时处理整个操作过程中的危险情况。

3. 操作后的措施3.1 操作者在操作结束后应立即关闭气源，并将阀门关闭。

3.2 处理干净管道内的剩余介质，及时清理检查阀门连接处的密封垫。

3.3 将阀门的柄、连接管道、传动机构等部位进行清洁，保证整个阀门的清洁卫生。

3.4 把阀门的固定螺栓元件安装好，并进行必要的紧固、标记、存放和保养。

3.5 定期进行阀门维护和保养，如检查阀门的紧固件是否松动，管道是否有漏损等问题，及时进行处理，确保阀门的安全可靠运行。

保养规程1. 日常保养1.1 每天保持阀门的清洁，及时清除杂物，保持阀门的密封性能。

1.2 阀门在正常运行期间，需检查阀门密封面是否有损伤、是否出现渗漏的情况，并及时处理。

1.3 定期检查阀门的连接、传动装置、密封结构等部件的运行状况是否正常。

⻆座阀设计标准⼀、概述⻆座阀是⼀种常⻅的阀⻔类型，主要⽤于控制管道中介质的流动。

⻆座阀的设计标准是阀⻔设计的重要依据，它规定了阀⻔的基本参数、性能要求、试验⽅法等。

本⽂将详细介绍⻆座阀的设计标准。

⼆、⻆座阀设计基本参数1.⻆座阀的尺⼨⻆座阀的尺⼨是设计的重要参数之⼀，根据管道系统的要求，选择合适的尺⼨。

⼀般来说，⻆座阀的尺⼨有DN10、DN15、DN20、DN25等规格，具体选择应根据实际情况⽽定。

2.⻆座阀的压⼒等级⻆座阀的压⼒等级也是设计的重要参数之⼀，它决定了阀⻔的耐压能⼒和使⽤范围。

⼀般来说，⻆座阀的压⼒等级有PN10、PN16、PN25等规格，具体选择应根据管道中介质的压⼒和⼯艺要求⽽定。

3.⻆座阀的材料⻆座阀的材料也是设计的重要参数之⼀，它决定了阀⻔的耐腐蚀性、耐磨性和使⽤寿命。

常⽤的⻆座阀材料有铸铁、铸钢、不锈钢等，具体选择应根据管道中介质的腐蚀性和⼯艺要求⽽定。

三、⻆座阀的性能要求1.密封性能⻆座阀的密封性能是阀⻔性能的重要指标之⼀，它要求阀⻔在关闭状态下具有良好的密封性能，防⽌介质泄漏。

根据设计标准，⻆座阀的密封性能应符合相关规定。

2.耐压性能⻆座阀的耐压性能也是阀⻔性能的重要指标之⼀，它要求阀⻔在承受介质压⼒的情况下具有良好的稳定性和可靠性。

根据设计标准，⻆座阀的耐压性能应符合相关规定。

3.耐腐蚀性能⻆座阀的耐腐蚀性能也是阀⻔性能的重要指标之⼀，它要求阀⻔在使⽤过程中具有良好的耐腐蚀性，能够抵抗介质的腐蚀作⽤。

根据设计标准，⻆座阀的耐腐蚀性能应符合相关规定。

四、⻆座阀的试验⽅法1.密封试验密封试验是检验⻆座阀密封性能的重要⽅法之⼀，它通过在阀⻔进出⼝施加⼀定的压⼒，检查阀⻔密封⾯是否漏⽔或漏⽓。

根据设计标准，密封试验的压⼒应符合相关规定。

2.耐压试验耐压试验是检验⻆座阀耐压性能的重要⽅法之⼀，它通过在阀⻔进出⼝施加⼀定的压⼒，检查阀⻔是否能够承受介质的压⼒作⽤。

根据设计标准，耐压试验的压⼒应符合相关规定。

角座阀说明1.1本说明书适用于以下产品：100系列气控角座阀101系列经济型气控角座阀107系列手动角座阀120系列下密封气控角座阀1.2在安装和使用产品前，请仔细阅读本说明书并遵守产品使用规范。

因未遵守产品使用说明或错误操作导致的问题，我司无保修的责任和义务。

1.3阀门错误使用可能对人、附近的设备和环境造成危险！1.4只有在阀门完好的条件下才能操作，并注意正确的储存、运输、安装和操作！1.5请将本产品应用到符合“技术参数”的介质、压力、温度条件下！1.6请勿对本产品做任何内部和外部的更改，只有经过培训的技术人员才能进行安装和维护工作！1.7在安装或拆卸阀门之前请注意关闭管路并排除压力！1.8请遵守相关电气设备事故预防和安全规则,保护系统或设备不被意外启动!电气设备的表面在长时间使用后会变热，请勿直接用手触摸产品，以防受伤！1.9本说明书主要针对技术参数、安装使用、拆装与维护等方面展开说明。

如果有任何疑问，请与您的ESG销售代表取得联系或致电0532-********。

2技术参数2.1工作原理在非工作状态时，由于弹簧力作用，阀门常闭（常开）。

当执行器内活塞被压缩气体作用时，阀门打开（关闭）。

双作用形式靠压缩气体控制阀门开关。

2.2技术参数阀门规格：100系列DN8-100、101系列DN8-50、107系列DN8-65、120系列DN8-50工作压力：0-16bar（0-232psi）控制压力：3-8bar（43.5-116psi）控制介质：洁净的压缩空气或中性气体阀体材质：CF8、CF8M密封材质：PTFE气缸材质（100、120系列）：CF8(40-90mm气缸)、AL（125mm气缸）（101系列）：AL（32、40、50、63mm气缸）气缸尺寸：32mm、40mm、50mm、63mm、90mm、125mm适用介质（100、107、120系列）：水、酒精、油、燃料、蒸汽、中性气体或液体、有机溶剂、酸碱溶液（101系列）：水、油、气、纸浆等中性液体介质粘度：MAX600mm²/s介质温度（100、107、120系列）：-10℃—+180℃（PTFE常温型）；+25℃—+220℃（PTFE高温型）（101系列）：-10℃—+80℃环境温度：-10℃—+80℃控制形式（100、120系列）：单作用常闭、常开、双作用常闭、双作用自由态（101系列）：双作用常闭、双作用自由态连接形式（100、107系列）：螺纹式、焊接式、法兰式、快装式（120系列）：螺纹式、焊接式、快装式（101系列）：螺纹式、焊接式安装位置：根据用户需要，最好保持执行器朝上泄漏等级：DIN EN12266A级2.3压力范围各产品压力使用范围，请参照ESG产品样册相关系列参数表，若要了解最新的详细说明，请参见上各系列产品参数说明。

脚踏阀的原理脚踏阀是一种常见的阀门类型，其原理是通过脚踩动作来控制阀门的开启和关闭。

脚踏阀广泛应用于各种工业和民用场合，具有方便、灵活、操作简单等特点。

脚踏阀的工作原理是利用脚踏阀的机械结构实现阀门的开关。

一般而言，脚踏阀由阀体、阀盖、阀球、阀杆、弹簧等组成。

当脚踩在脚踏阀上时，通过脚踏板的压力作用，使阀杆向下移动，从而使阀球与阀座分离，实现阀门的开启。

反之，当脚离开脚踏阀时，阀杆受到弹簧的作用回弹，将阀球与阀座紧密贴合，实现阀门的关闭。

脚踏阀的优点之一是操作方便灵活。

由于只需用脚踩踏即可控制阀门的开关，相比于手动阀门，脚踏阀更加方便快捷。

尤其在一些需要频繁开关阀门的场合，如流水线生产、实验室等，脚踏阀的使用可以大大提高工作效率。

脚踏阀的操作也相对简单。

脚踏板的设计一般采用平面或凸起的形状，使得踩踏更加稳定，操作更加方便。

即使长时间使用，也不会让人感到疲劳或不适。

脚踏阀的结构设计也很精巧。

阀体和阀盖一般采用铸铁或不锈钢材质，具有良好的耐腐蚀性和耐磨损性。

阀球和阀座则采用耐磨材料制成，以保证阀门的密封性能。

而阀杆则采用不锈钢材质，具有较好的强度和耐腐蚀性。

弹簧则起到回弹作用，确保阀门关闭时的紧密性。

脚踏阀的应用十分广泛。

在工业领域，脚踏阀常用于流水线、装配线等自动化设备中，用于控制气体、液体等介质的流动。

在民用领域，脚踏阀常用于公共场所的卫生间、洗手间等地方，用于控制水龙头、淋浴等设备的开关。

脚踏阀是一种方便、灵活、操作简单的阀门类型。

通过脚踏动作，可以控制阀门的开启和关闭。

脚踏阀的结构设计精巧，应用广泛。

无论在工业还是民用领域，脚踏阀都扮演着重要的角色，为我们的生活和工作提供了便利。

气动角座阀工作原理
气动角座阀是一种常用的控制阀，它通过气动装置来控制介质的流动，具有结构简单、可靠性高、响应速度快等特点。

那么，气动角座阀的工作原理是什么呢？
首先，气动角座阀的工作原理可以分为两个部分，阀体结构和气动执行机构。

阀体结构是气动角座阀的主体部分，它由阀体、阀芯、阀座等组成。

当气动角座阀处于关闭状态时，阀芯与阀座之间形成密封，阻止介质的流动。

当气动角座阀处于开启状态时，阀芯与阀座分离，介质可以顺利通过阀体。

这种结构使气动角座阀具有良好的密封性能和流量调节能力。

其次，气动角座阀的工作原理还与气动执行机构密切相关。

气动执行机构是气动角座阀的控制部分，它由气缸、活塞、气源接口等组成。

当气源接口供气时，气体进入气缸，推动活塞运动，从而实现阀芯的开启或关闭。

气动执行机构的快速响应和可靠性是保证气动角座阀正常工作的关键。

总的来说，气动角座阀的工作原理可以简单概括为，通过气动执行机构控制阀体结构的开启和关闭，从而实现对介质流动的控制。

在实际应用中，气动角座阀可以配合传感器、控制系统等设备，实现自动化控制，广泛应用于工业生产中的流体控制系统中。

除此之外，气动角座阀还具有一些特殊的工作原理，比如反向作用原理、节流作用原理等。

这些原理都是为了满足不同工况下的流体控制需求，提高气动角座阀的适用范围和控制精度。

综上所述，气动角座阀的工作原理是一个涉及多个方面的复杂系统工程，它涉及阀体结构、气动执行机构、控制原理等多个方面的知识。

只有深入理解其工作原理，才能更好地应用和维护气动角座阀，确保其在工业生产中的正常运行。
