锂电池隔膜的研究与进展摘要:隔膜位于正极与负极之间，当电池工作时其应具有以下作用（1）隔离正负极，防止电极活性物质接触引起短路;（2）具有较好的持液能力，电化学反应时，形成离子通道。
本文以化学和材料结构为类别，综述了不同种类锂电池隔膜的制备方法和研究现状，并对隔膜未来的发展趋势做了展望。
关键词: 锂电池、隔膜、微孔膜、无纺布、无机复合膜。
在锂离子电池正极与负极之间有一层膜材料，通常称为隔膜，它是锂离子电池的重要组成部分。
隔膜应具有两种基本功能：隔离正负电极，防止电池内短路。
能被电解液润湿形成离子迁移的通道。
在实际应用还应具备以下特征[1-4]：(1)电子的绝缘性；（2）高的电导率；（3）好的机械性能，可以进行机械制造处理；（4）厚度均匀；（5）受热时尺寸稳定变形量要小。
电池隔膜根据结构和组成可以分为不同的类型，目前比较常见的主要三种[1-4]（1）多孔聚合物膜。
是指通过机械方法、热致相分离法、浸没沉淀法等方法制备的孔均匀分布的膜。
（2）无纺布隔膜。
由定向的或随机的纤维而构成，通常会将其与有机物或陶瓷凝胶复合，以期得到具有优良化学与物理性质的隔膜。
（3）无机复合膜。
多采用无机纳米颗粒与高聚物复合得到。
本文针对锂电池性能和安全性对隔膜孔隙率、浸润性、热安全温度等方面的要求,对隔膜的制备改性方法进行了比较详细的评述与比较,以期为相关领域的研究者提供可借鉴的资料。
1 多孔聚合物膜1.1 PE/PP微孔膜PE与PP微孔膜的制备常采用的方法有两种，干法（熔融挤出法)和湿法( 热致相分离法)。
干法制备的原理是采用熔融挤出制备出低结晶度高取向的聚烯烃隔膜，经过高温退火处理提高结晶度、低温拉伸形成缺陷、高温拉伸将缺陷放大，最终形成具有多孔性的隔膜［5］。
湿法是将液态烃或小分子物质与聚烯烃树脂的共混物，经过加热熔融共混、降温发生相分离、双向拉伸制成薄膜、用易挥发物质萃取溶剂，从而制备出具备相互贯通的微孔膜[6]。
商用隔膜多为PE、PP单层膜，PE/PP双层膜，PP/PE/PP 三层隔膜（见图1）。

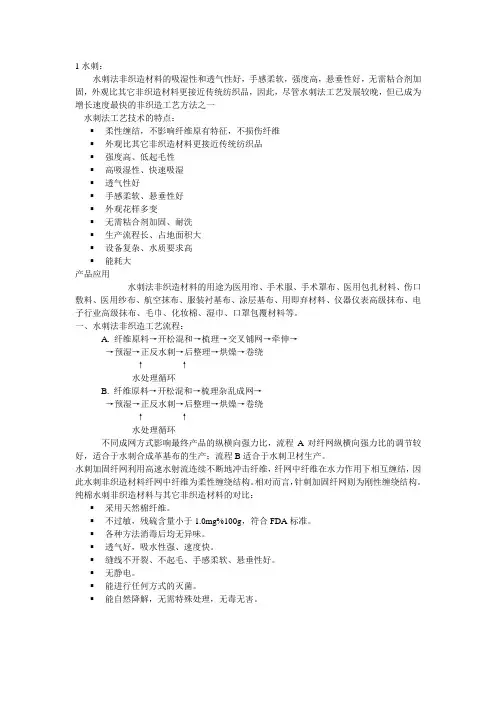

水刺法非织造材料的吸湿性和透气性好，手感柔软，强度高，悬垂性好，无需粘合剂加固，外观比其它非织造材料更接近传统纺织品，因此，尽管水刺法工艺发展较晚，但已成为增长速度最快的非织造工艺方法之一水刺法工艺技术的特点：▪柔性缠结，不影响纤维原有特征，不损伤纤维▪外观比其它非织造材料更接近传统纺织品▪强度高、低起毛性▪高吸湿性、快速吸湿▪透气性好▪手感柔软、悬垂性好▪外观花样多变▪无需粘合剂加固、耐洗▪生产流程长、占地面积大▪设备复杂、水质要求高▪能耗大产品应用水刺法非织造材料的用途为医用帘、手术服、手术罩布、医用包扎材料、伤口敷料、医用纱布、航空抹布、服装衬基布、涂层基布、用即弃材料、仪器仪表高级抹布、电子行业高级抹布、毛巾、化妆棉、湿巾、口罩包覆材料等。
一、水刺法非织造工艺流程：A. 纤维原料→开松混和→梳理→交叉铺网→牵伸→→预湿→正反水刺→后整理→烘燥→卷绕↑↑水处理循环B. 纤维原料→开松混和→梳理杂乱成网→→预湿→正反水刺→后整理→烘燥→卷绕↑↑水处理循环不同成网方式影响最终产品的纵横向强力比，流程A对纤网纵横向强力比的调节较好，适合于水刺合成革基布的生产；流程B适合于水刺卫材生产。
水刺加固纤网利用高速水射流连续不断地冲击纤维，纤网中纤维在水力作用下相互缠结，因此水刺非织造材料纤网中纤维为柔性缠绕结构。
相对而言，针刺加固纤网则为刚性缠绕结构。
纯棉水刺非织造材料与其它非织造材料的对比：▪采用天然棉纤维。
▪不过敏，残硫含量小于1.0mg%100g，符合FDA标准。
▪各种方法消毒后均无异味。
▪透气好，吸水性强、速度快。
▪缝线不开裂、不起毛、手感柔软、悬垂性好。
▪无静电。
▪能进行任何方式的灭菌。
▪能自然降解，无需特殊处理，无毒无害。
热粘合非织造材料的应用热粘合法非织造材料具有生产速度快、产品不带化学粘合剂、能耗低等特点，其产品广泛用于医疗卫生、服装衬布、绝缘材料、箱包衬里、服用保暖材料、家具填充材料、过滤材料、隔音材料、减震材料等，热粘合非织造生产工艺仍有发展前景。

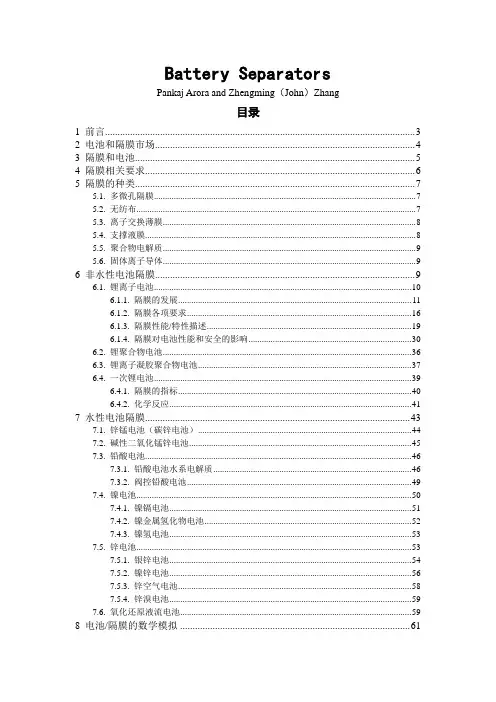

Battery SeparatorsPankaj Arora and Zhengming（John）Zhang目录1 前言 (3)2 电池和隔膜市场 (4)3 隔膜和电池 (5)4 隔膜相关要求 (6)5 隔膜的种类 (7)5.1. 多微孔隔膜 (7)5.2. 无纺布 (7)5.3. 离子交换薄膜 (8)5.4. 支撑液膜 (8)5.5. 聚合物电解质 (9)5.6. 固体离子导体 (9)6 非水性电池隔膜 (9)6.1. 锂离子电池 (10)6.1.1. 隔膜的发展 (11)6.1.2. 隔膜各项要求 (16)6.1.3. 隔膜性能/特性描述 (19)6.1.4. 隔膜对电池性能和安全的影响 (30)6.2. 锂聚合物电池 (36)6.3. 锂离子凝胶聚合物电池 (37)6.4. 一次锂电池 (39)6.4.1. 隔膜的指标 (40)6.4.2. 化学反应 (41)7 水性电池隔膜 (43)7.1. 锌锰电池（碳锌电池） (44)7.2. 碱性二氧化锰锌电池 (45)7.3. 铅酸电池 (46)7.3.1. 铅酸电池水系电解质 (46)7.3.2. 阀控铅酸电池 (49)7.4. 镍电池 (50)7.4.1. 镍镉电池 (51)7.4.2. 镍金属氢化物电池 (52)7.4.3. 镍氢电池 (53)7.5. 锌电池 (53)7.5.1. 银锌电池 (54)7.5.2. 镍锌电池 (56)7.5.3. 锌空气电池 (58)7.5.4. 锌溴电池 (59)7.6. 氧化还原液流电池 (59)8 电池/隔膜的数学模拟 (61)9 结论 (62)10 展望 (63)11 致谢 (63)1 前言近年来，凭借电化学和新兴的电池化学的持续性发展，电池技术取得了很大的进步。
然而，至今为止仍没有一种在各种操作条件下都表现良好的“理想”电池。
这种状况也发生在隔膜上，至今为止，仍没有一种能完全满足电池化学和几何学要求的“理想”隔膜。

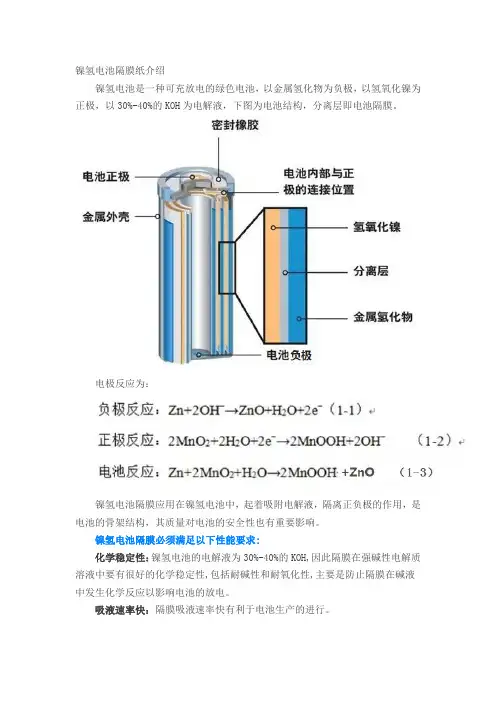

镍氢电池隔膜纸介绍镍氢电池是一种可充放电的绿色电池，以金属氢化物为负极，以氢氧化镍为正极，以30%-40%的KOH为电解液，下图为电池结构，分离层即电池隔膜。
