烟雾警报器使用说明书

烟雾报警器操作方法
1. 简介
烟雾报警器是一种可以检测烟雾并发出警报的设备，用于提醒人们发生火灾或烟雾溢出的情况。

本文档将介绍如何正确操作烟雾报警器。

2. 准备工作
在操作烟雾报警器之前，请确保以下准备工作已经完成：
- 确认烟雾报警器是否已安装在适当的位置。

- 检查烟雾报警器的电池或电源是否正常工作。

- 确保您已经了解烟雾报警器的声音和闪光等警报信号。

3. 操作步骤
按照以下步骤正确操作烟雾报警器：
步骤一：测试警报功能
1. 按下烟雾报警器上的测试按钮。

2. 观察警报器是否能够发出响亮的声音。

3. 确保闪光灯是否正常闪烁。

步骤二：维护和保养
1. 定期检查烟雾报警器的电池或电源是否需要更换。

2. 清洁烟雾报警器的表面，并确保没有灰尘或杂物堵塞其感应器。

步骤三：处理警报
1. 如果烟雾报警器发出警报，请迅速采取以下措施：
- 立即离开房间或建筑物，并确保其他人也安全撤离。

- 在安全地点拨打紧急电话报警，通知相关部门火灾的发生。

- 尽量避免呼吸浓烟，用湿毛巾捂住口鼻以减少烟雾对身体的伤害。

4. 注意事项
- 定期测试烟雾报警器的警报功能，确保其正常工作。

- 如果烟雾报警器发出虚警或误报，请不要忽视，立即进行检查和修理。

- 遵守烟雾报警器的使用指南和操作说明。

5. 总结
通过正确操作烟雾报警器，我们可以提早发现火灾或烟雾溢出的情况，并及时采取适当的应对措施。

请确保您熟悉并遵守本文档中的操作方法和注意事项。

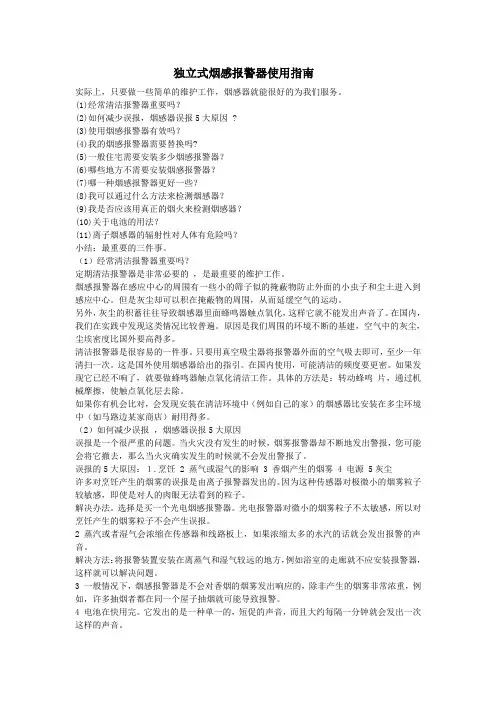

独立式烟感报警器使用指南实际上，只要做一些简单的维护工作，烟感器就能很好的为我们服务。

(1)经常清洁报警器重要吗？(2)如何减少误报，烟感器误报5大原因 ?(3)使用烟感报警器有效吗？(4)我的烟感报警器需要替换吗?(5)一般住宅需要安装多少烟感报警器？(6)哪些地方不需要安装烟感报警器？(7)哪一种烟感报警器更好一些？(8)我可以通过什么方法来检测烟感器？(9)我是否应该用真正的烟火来检测烟感器？(10)关于电池的用法？(11)离子烟感器的辐射性对人体有危险吗？小结：最重要的三件事。

（1）经常清洁报警器重要吗？定期清洁报警器是非常必要的，是最重要的维护工作。

烟感报警器在感应中心的周围有一些小的筛子似的掩蔽物防止外面的小虫子和尘土进入到感应中心。

但是灰尘却可以积在掩蔽物的周围，从而延缓空气的运动。

另外，灰尘的积蓄往往导致烟感器里面蜂鸣器触点氧化，这样它就不能发出声音了。

在国内，我们在实践中发现这类情况比较普遍。

原因是我们周围的环境不断的基建，空气中的灰尘，尘埃密度比国外要高得多。

清洁报警器是很容易的一件事。

只要用真空吸尘器将报警器外面的空气吸去即可，至少一年清扫一次。

这是国外使用烟感器给出的指引。

在国内使用，可能清洁的频度要更密。

如果发现它已经不响了，就要做蜂鸣器触点氧化清洁工作。

具体的方法是：转动蜂鸣片，通过机械摩擦，使触点氧化层去除。

如果你有机会比对，会发现安装在清洁环境中（例如自己的家）的烟感器比安装在多尘环境中（如马路边某家商店）耐用得多。

（2）如何减少误报，烟感器误报5大原因误报是一个很严重的问题。

当火灾没有发生的时候，烟雾报警器却不断地发出警报，您可能会将它撤去，那么当火灾确实发生的时候就不会发出警报了。

误报的5大原因：１.烹饪 2 蒸气或湿气的影响 3 香烟产生的烟雾 4 电源 5灰尘许多对烹饪产生的烟雾的误报是由离子报警器发出的。

因为这种传感器对极微小的烟雾粒子较敏感，即使是对人的肉眼无法看到的粒子。

产品说明书智能烟雾报警器智能烟雾报警器产品说明书一、产品概述智能烟雾报警器是一种高效、可靠的安全防护设备，主要用于监测室内环境中的烟雾浓度，并及时发出警报，以提醒人们发生火灾或烟雾泄露。

本产品采用先进的传感技术和智能控制系统，具有高灵敏度、稳定性和精准度等特点，是保护家庭、办公室、公共场所等各类建筑物安全的必备设备。

二、产品特点1. 高灵敏度：智能烟雾报警器采用先进的光电传感技术，能够快速、准确地监测室内烟雾含量，实现实时报警，有效预警火灾隐患。

2. 稳定可靠：本产品采用高品质的元器件和稳定性强的控制系统，能够在长时间的使用中保持高效的工作状态，减少误报率，增加用户对报警设备的信任度。

3. 智能化管理：配备智能控制面板，用户可以根据需要设置报警器的敏感度、报警方式等功能，以满足不同场合的要求。

同时，报警器还可以与智能家居系统进行连接，实现更加智能化的管理与控制。

4. 声光双重报警：当烟雾浓度超过设定阈值时，智能烟雾报警器不仅会发出高分贝的警报声，还会通过闪光灯等方式进行可视化提醒，方便用户第一时间采取应对措施。

5. 长寿命电池：该产品采用低功耗设计，在正常使用情况下，电池寿命可达到2至5年，减少了用户的维护成本和使用困扰。

6. 多种安装方式：智能烟雾报警器支持壁挂式和吸顶式两种安装方式，适用于不同建筑结构和装修风格的需求。

三、使用方法1. 选择合适位置：根据建筑物结构和使用需求，选择合适的安装位置，一般建议在每个房间、过道和走廊等区域都安装一个智能烟雾报警器，以实现全面监测。

2. 安装报警器：按照产品附带的安装说明，将报警器安装在预定位置上，确保牢固可靠。

3. 启用设备：将电池或电源线正确连接，开启报警器的电源开关，并进行必要的设备设置和测试，确保报警器正常工作。

4. 报警处理：当烟雾浓度超过设定阈值时，报警器将发出声音和光亮的警报，此时用户应迅速采取逃生或扑灭火源等应急措施，确保人身和财产的安全。

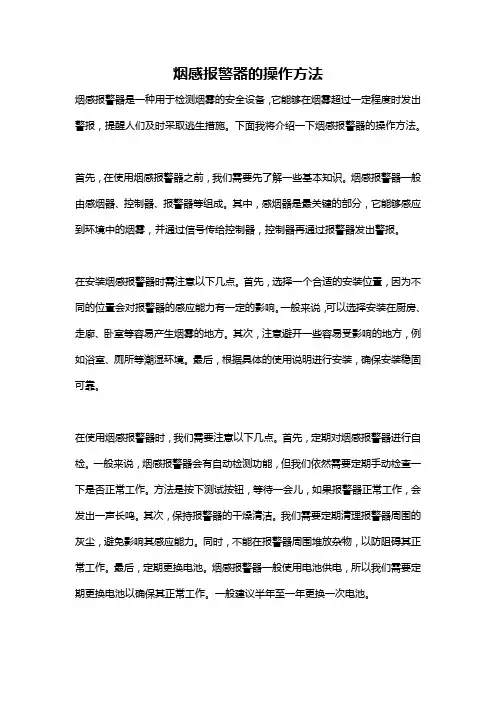

烟感报警器的操作方法烟感报警器是一种用于检测烟雾的安全设备，它能够在烟雾超过一定程度时发出警报，提醒人们及时采取逃生措施。

下面我将介绍一下烟感报警器的操作方法。

首先，在使用烟感报警器之前，我们需要先了解一些基本知识。

烟感报警器一般由感烟器、控制器、报警器等组成。

其中，感烟器是最关键的部分，它能够感应到环境中的烟雾，并通过信号传给控制器，控制器再通过报警器发出警报。

在安装烟感报警器时需注意以下几点。

首先，选择一个合适的安装位置，因为不同的位置会对报警器的感应能力有一定的影响。

一般来说，可以选择安装在厨房、走廊、卧室等容易产生烟雾的地方。

其次，注意避开一些容易受影响的地方，例如浴室、厕所等潮湿环境。

最后，根据具体的使用说明进行安装，确保安装稳固可靠。

在使用烟感报警器时，我们需要注意以下几点。

首先，定期对烟感报警器进行自检。

一般来说，烟感报警器会有自动检测功能，但我们依然需要定期手动检查一下是否正常工作。

方法是按下测试按钮，等待一会儿，如果报警器正常工作，会发出一声长鸣。

其次，保持报警器的干燥清洁。

我们需要定期清理报警器周围的灰尘，避免影响其感应能力。

同时，不能在报警器周围堆放杂物，以防阻碍其正常工作。

最后，定期更换电池。

烟感报警器一般使用电池供电，所以我们需要定期更换电池以确保其正常工作。

一般建议半年至一年更换一次电池。

如果发生火灾，烟感报警器会发出声音警报。

此时，我们需要迅速采取逃生措施。

首先，保持冷静，尽量不要惊慌失措，这样能更好地保护自己。

其次，尽量不要使用电梯，因为电梯在火灾时很可能会出现故障。

最好采用楼梯逃生。

同时，我们需要用湿毛巾捂住口鼻以防止烟雾吸入肺部。

在逃生的过程中，我们应该尽量贴近地面前进，在烟雾情况下，烟气会向上升，地面上的烟雾相对较少。

最后，尽快拨打火警电话报警，并安全逃离火灾现场。

总结一下，烟感报警器是一种非常重要的安全设备，它能够在火灾发生时发出警报，提醒人们及时采取逃生措施。

烟雾报警器说明书元器件清单;运行原理一旦传感器捕获了外气体浓缩信号，传感器就将其传输给位于整体内的10位模块换能器，该换能器将气体浓缩信号转换为数字信号，然后通过算术处理显示在数字管上。

tic.when检测到的气体浓度大于限定的报警阀值，系统产生报警、声纳、中继器。

吸收，吸收警报阀值可由外部按钮定义（“警报阀值”）系统默认为200ppm。

警报阀调节步骤：按K1&Amp；‧；调整键&Amp；‧；输入警报值调整菜单，数字管显示当前警报阀值，按K2&Amp；‧；‧‧；‧‧；以及警报阀值&Amp；‧‧；1&Amp‧；当您设定警报阀的值时，请按K1&Amp；‧键；调节键&Amp；‧；系统离开调节菜单进入烟雾浓度测量显示菜单。

介绍系统的主要组成部分单片：STC12C5A60S2/ADPWM单片系列STC12C5A60S2/ADPWM是一种单片时钟循环机，由大晶体技术生产，是一种新的8051高速、低功耗、耐干扰的单片机，而指令代码完全符合8051传统，但速度为8到12倍的PWM电路，8条高速公路，10个AD开关（250K/S，用于发动机控制，高干扰）。

烟雾传感器：MQ-2气体传感器所用的空气敏感性材料是二氧化锡（“SNO2”），在空气中具有低导电率。

清理一种燃料气体位于传感器所处的环境中其电导率随着燃料气体浓度的增加而增加。

第一次来简单电路将导电率变化转换成与气体浓度相应的输出信号。

MQ-2气体传感器对液化气体、丙烷和氢非常敏感，并且能够检测天然气和其他可燃蒸汽。

欧洲联盟传感器检测多个易燃气体，并且是适合于多种应用的低成本传感器。

MQ-2空气敏感性元件的结构和形状见图1（“结构A或B”，由陶瓷管A1203、SND2敏感层、测量电极和加热装置组成的敏感性元件，固定在塑料腔或不锈钢腔中，加热装置为空气敏感性元件提供工作带。

2023年智能烟雾报警器使用手册一、产品简介智能烟雾报警器是一种通过感知环境中的烟雾浓度并及时发出警报的设备。

它具有灵敏度高、反应迅速、操作简便等特点，旨在提供更安全的居住环境。

本使用手册旨在帮助用户正确使用和维护智能烟雾报警器，以确保其最佳性能和可靠性。

二、安装步骤1. 确保安装位置：安装前应仔细选择合适的位置，避免直接受潮、通风过大或者烟雾无法达到的位置。

2. 安装高度：建议将智能烟雾报警器安装在房间中央的天花板上，避免安装在墙角或者靠近门窗等位置。

3. 安装固定座：将固定座固定在天花板上，注意使用合适的固定工具。

4. 安装烟雾报警器：将烟雾报警器插入固定座，确保安装牢固。

三、使用方法1. 开关机：烟雾报警器具有自动开关机功能，请勿手动开关。

当烟雾报警器处于工作状态时，绿色指示灯会亮起；当处于静默状态时，指示灯熄灭。

2. 测试功能：为了确保烟雾报警器的正常工作，我们建议每月进行一次测试。

轻轻按压报警器顶部的测试按钮，听到蜂鸣声即表明报警器正常工作。

3. 报警处理：当烟雾浓度超过安全阈值时，报警器将会发出持续响铃，并激活报警信号。

此时，请立即采取以下措施：a. 验证烟雾：先用手背接触门缝，判断门背后是否有浓烟。

如有浓烟，请不要打开房门，以免吸入有害气体。

b. 打开窗户：如未感知浓烟，请小心地打开窗户，增加通风，从而减少烟雾的积聚。

c. 联系救援：迅速拨打当地消防电话或报警电话，告知现场情况，并按照救援人员的指示行动。

四、注意事项1. 定期检测：用户应每三个月对智能烟雾报警器进行一次自检，确保其正常工作。

2. 清洁报警器：使用吸尘器或干净的软布轻轻擦拭报警器表面，确保不会使用化学清洁剂或水清洗。

3. 避免误触发：在烟雾报警器附近避免做饭时产生大量油烟或蒸汽，以免误触发报警器。

4. 电池更换：智能烟雾报警器采用可拆卸电池供电，请根据指示灯提示及时更换电池。

五、维修与保养1. 维修保养：如发现智能烟雾报警器存在故障或异常，请立即停止使用，并联系生产商或专业技术人员进行检修。

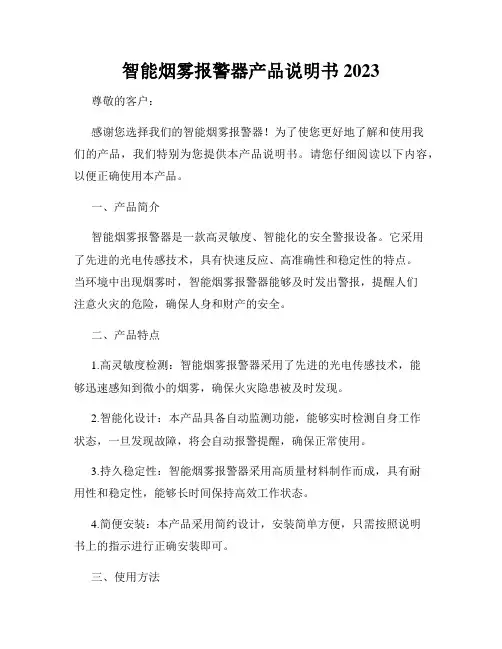

智能烟雾报警器产品说明书2023尊敬的客户：感谢您选择我们的智能烟雾报警器！为了使您更好地了解和使用我们的产品，我们特别为您提供本产品说明书。

请您仔细阅读以下内容，以便正确使用本产品。

一、产品简介智能烟雾报警器是一款高灵敏度、智能化的安全警报设备。

它采用了先进的光电传感技术，具有快速反应、高准确性和稳定性的特点。

当环境中出现烟雾时，智能烟雾报警器能够及时发出警报，提醒人们注意火灾的危险，确保人身和财产的安全。

二、产品特点1.高灵敏度检测：智能烟雾报警器采用了先进的光电传感技术，能够迅速感知到微小的烟雾，确保火灾隐患被及时发现。

2.智能化设计：本产品具备自动监测功能，能够实时检测自身工作状态，一旦发现故障，将会自动报警提醒，确保正常使用。

3.持久稳定性：智能烟雾报警器采用高质量材料制作而成，具有耐用性和稳定性，能够长时间保持高效工作状态。

4.简便安装：本产品采用简约设计，安装简单方便，只需按照说明书上的指示进行正确安装即可。

三、使用方法1.安装位置选择：建议将智能烟雾报警器安装在每个房间的屋顶中央位置，尤其是厨房、卧室和过道等易发生火灾的区域。

2.安装步骤：首先，确认安装位置；然后，使用螺丝刀将底座固定在墙壁或天花板上；接下来，将报警器插入底座即可。

3.测试功能：在安装完成后，请确保测试智能烟雾报警器的功能。

按下测试按钮，听到报警声音后表示设备工作正常。

四、注意事项1.请勿将智能烟雾报警器放置在潮湿或灰尘较多的环境中，以免影响其正常工作。

2.定期清洁产品表面和散热孔，保持产品的良好工作状态。

3.请避免敲击或撞击产品，以免损坏敏感元件或导致错误的警报。

4.如使用过程中出现异常情况，请及时联系我司售后服务热线。

五、售后服务1.购买智能烟雾报警器的客户将享受3年质保服务，在合理使用范围内，如出现质量问题，本公司将给予维修或更换服务。

请妥善保留好购买凭证和产品说明书。

2.如有任何疑问或需要帮助，请随时与我们联系。

智安城科技无线烟雾报警器说明书智安城科技无线烟雾报警器说明书一、产品概述智安城科技无线烟雾报警器是一款高品质的家庭安全设备，可以及时响应并发出警报信号，以提醒您家中发生的烟雾情况。

该报警器采用无线通信技术，无需布线，方便快捷。

二、产品特点1. 高灵敏度传感器：能够快速感知到烟雾并及时发出警报信号。

2. 无线通信技术：无需布线，方便安装，并且可以与智能家居系统进行连接。

3. 声光报警：当检测到烟雾时，报警器会同时发出响亮的声音和闪烁的灯光，有效提醒用户。

4. 持久耐用电池：采用高品质电池，具有长时间使用寿命。

三、产品安装步骤1. 找到合适位置：将报警器安装在离地面30cm-45cm的位置，防止误报和防水。

2. 固定底座：使用螺丝将报警器的底座固定在墙壁或天花板上。

3. 安装报警器：将报警器插入到底座上，并确保稳固。

4. 配对设置：按下报警器上的配对按钮，然后按下智能家居系统上的配对按钮进行配对。

四、使用方法1. 开关控制：报警器上有一个开关按钮，用于打开和关闭报警器功能。

2. 测试功能：可以定期进行报警器测试，以确保正常工作。

3. 报警解除：当报警器响起时，可以按下报警器上的解除按钮进行解除。

五、注意事项1. 请按照操作手册正确安装和使用报警器，以确保正常工作。

2. 定期检查电池电量，并及时更换电池。

3. 请将报警器放置在婴儿和儿童无法触及的位置，以避免意外操作。

4. 如果发现报警器有异常情况，请及时联系客服进行处理。

六、售后服务如果您在使用过程中遇到任何问题或有任何意见和建议，请随时联系我们的客服团队，我们将竭诚为您提供解决方案。

你最近检查过烟雾报警器吗？烟雾/⼀氧化碳报警器是⼀种经济⾼效、⼴泛普及的⽅法，可以保护你的家⼈免于在⽕灾中受伤或丧⽣。

请记住：你需要⼀个正常⼯作的烟雾报警器和⼀氧化碳 (CO) 报警器。

烟雾报警器将在⽕灾发⽣时发出警报，⼀氧化碳报警器则将在⼀氧化碳泄漏时发出警报。

如果报警器不起作⽤，它就⽆法保护你！？由于建筑材料和家中物品的原因，⼈们平均有 2-3 分钟的时间逃离着⽕的房屋。

越早知道发⽣⽕灾，你就能越快逃⽣。

如果在你睡着时发⽣⽕灾，烟雾会在你意识到发⽣⽕灾之前就让你丧⽣，但烟雾报警器可以将你从睡梦中唤醒，让你有更多时间逃⽣。

器可以将你从睡中唤醒。

安装烟雾/⼀氧化碳报警器是⼀项重要的法律要求。

俄勒冈州的每间房屋都需要安装烟雾报警器。

2011 年以后建造或翻新的每间房屋都需要安装⼀氧化碳报警器。

警器和⼀氧化碳报器⼗分重要。

每⽉测试⼀次烟雾报警器。

如果烟雾报警器需要更换新电池，请换上与卸下电池型号⼀致的电池。

如果使⽤时间超过 10 年，请更换新的报警器。

检查报警器以查找⽣产⽇期。

当你按下测试按钮时，家中安装的烟雾报警器应该会响起。

如果没有，则表明它不再正常⼯作，你应该更换新的报警器。

如果你的房屋有⼀氧化碳来源，例如附属⻋库、燃烧燃料（⽊材、煤炭、⽯油等）的烹饪⼯具或燃烧燃料的热源（壁炉、熔炉或加热器），请安装⼀氧化碳报警器。

在 2011 年 4 ⽉ 1 ⽇之后建造的任何房屋中安装⼀氧化碳报警器，即使没有特定的⼀氧化碳来源。

烟雾报警器类型我可以在哪⾥买到报警器以更换旧的烟雾或⼀氧化碳报警器？你可以在⼤多数五⾦店和⼤型商场或⽹店购买烟雾报警器和⼀氧化碳报警器。

购买第三⽅认可的报警器。

光电烟雾粒⼦会阻断光束以发出警报。

这种报警器最适合阴燃或缓慢蔓延的⽕灾。

双传感器使⽤以上两种技术来检测空⽓中的烟雾。

电离烟雾粒⼦会阻断镅-241 离⼦流。

这种报警器最适合检测明⽕或快速蔓延的⽕灾。

不同的报警器以不同的⽅式检测烟雾。

LoRa烟雾报警探测器使用手册厦门欣仰邦科技有限公司地址：厦门市集美区软件园三期B区04栋708室网址：电话：邮箱：著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门欣仰邦科技有限公司拥有，但注明引用其他方的内容除外。

未经欣仰邦公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。

商标声明欣仰邦、siyb、均系厦门欣仰邦科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用欣仰邦名称及欣仰邦的商标、名称、标记。

注：不同型号配件、接口、批次可能存在差异，具体以实物为准。

目录一、产品描述 (4)二、产品参数 (5)三、产品特性 (5)四、安装维护及注意事项 (6)1、安装 (6)2、注意 (6)五、报警器清理维护示意图 (7)六、订购信息 (8)一、产品描述厦门欣仰邦科技有限公司研发生产的独立式感烟火灾探测报警器是一种专门针对中国国内市场研发的家用感烟火灾探测报警器，也可应用于安防或消防系统中，属于可独立工作的光电感烟火灾探测报警器。

当现场烟雾浓度达到报警阈值或按下并保持测试开关时，该报警器的LED由原来的长时间闪烁一次变为急促闪烁，同时发出声音警报信号，当烟雾浓度低于报警阈值或松开测试开关后，报警器会恢复到正常状态（不锁定报警状态，LED 恢复到长时间闪烁、音响消失）。

该报警器还具有互联功能，互联组中的任一只报警器报警，会触发该组中所有报警器进入报警状态。

二、产品参数直径：135mm（带底座）电池：碱性电池，劲量ENERGIZER 522高度：55mm （带底座）LED闪烁周期：32秒（正常监控时）重量：约200g（带底座）0.51秒（报警时）工作温度范围：-10℃至55℃( 14℉至131℉)0.51秒（测试时）工作湿度范围：5％至93％RH 相对湿度，无凝结声强输出：最小80dB（正前方3米处-A计权）工作电压：9V（9V电池供电）互联能力：最大12只静态电流：≤15μA执行标准：GB 20517-2006报警电流：最大40mA（继电器动作，音响输出）三、产品特性✓9V电池供电，标准电池，易于购买替换；✓既可独立工作又可与安防系统、消防系统联网，在报警时利用继电器状态向安防、消防系统提供信号；✓互联组中的任一只报警器报警，会触发该组中所有报警器进入报警状态。

无线烟雾报警器产品型号：YL-102版本：V1.3更新日期：2019-12-20目录一、产品简介 (3)二、报警器规格参数 (4)三、报警器结构尺寸（mm） (5)四、安装方式及注意事项 (5)1、安装说明： (5)2、注意事项: (5)五、报警器功能说明： (5)1、火灾报警功能： (5)2、模拟报警功能： (5)3、更换电池： (6)4、联网功能说明： (6)包装清单 (6)保修指南 (6)一、产品简介光电感烟火灾探测报警器（以下简称：报警器）是一款通过烟雾来探测火灾的报警器，当烟雾产生并达到一定浓度时，报警器将发出声光报警信号，提醒您采取相应措施，有效的保护您和家人的生命及财产安全。

无线数据传输采用LoRa和NB-IoT两种方案：LoRa方案（YL-102L）：基于Semtech的低功耗远距离LoRa扩频无线数传方案Sx1278，具备休眠无线唤醒功能，信号覆盖1km。

NB-IoT方案（YL-102N）：基于MTK高性能NB-IoT芯片，全网通网络制式，适应三大运营商网络，低功耗设计，通过NB基站，数据直接上传到用户云平台。

全电子编码，可通过无线远程编码现场改写，单片机实时采样处理数据、并能保存最近历史数据，跟踪现场情况。

具有温度、湿度、灰尘积累漂移补偿，报警器失效检测功能(故障上报控制器)。

采用上、下盖结构设计，独立底座安装，安装、调试、维护简单方便。

可LoRa（LoRaWAN）、NB-IoT 等无线通讯技术联网，监测管理，安装、维护方便。

广泛适用于住宅小区，写字楼，商场，酒店，仓库、档案馆、博物馆等监测报警的物联网应用场景。

二、报警器规格参数规格参数LoRa方案NB-IoT方案通讯频率433MHz、490MHz 全网通网络制式通讯距离开阔地视距1km有NB-IoT信号覆盖，无限制供电方式内置高性能一次性锂电池（3.6V）工作电流休眠电流：10uA发送数据时电流：<120mA休眠电流：20uA 联网时电流：<700mA 上报数据时电流：<300mA检测周期3秒，红色指示灯闪烁一下基本功能每三小时上报一次心跳包，报告报警器状态检测有烟雾时，触发蜂鸣器报警连响20秒，同时连续三次上报数据到云平台带自检按键，可模拟检测报警器状态参数设置UART-TTL（Mini-USB接头形式）或无线连接配置壳体材料阻燃ABS (V0)，白色尺寸重量直径90mm，高36mm(带底座)，70g（含电池）安装高度<12m，保护面积：<80平米，使用环境室内，温度-10℃-+55℃，相对湿度95%(40℃士2℃无凝露)执行标准GB4715—2006，型号：JTYJ-GD-01LM/BW具体参考国标GB50116--98《火灾自动报警系统设计规范》中相关规定Φ90mm 37mm三、报警器结构尺寸（mm）四、安装方式及注意事项1、安装说明：1)螺钉安装方式2)将电池装入电池仓，按住消音/自检按钮约1秒确认指示灯红灯闪烁一次，蜂鸣器鸣叫一次。

User ManualCOMBINED STROBE & VIBRATING PADW2-SVP-630LINTRODUCTION IMPORTANT: If you are installing this product for use by others, you must leave this manual (or a copy of it) for the end user.Wi-Safe 2 technology enables wireless interlinking between Wi-Safe 2 products.The Strobe and Vibrating Pad, when interlinked with Wi-Safe 2 smoke, heat and/or carbon monoxide (CO) alarms will provide warning of danger from smoke and/or carbon monoxide.In addition to the audible sound from your smoke, heat or CO alarm, the flashing Strobe and Vibrating Pad will be triggered to alert those who may not be able to hear the audible alarm. The flashing strobe provides a visual warning for waking hours, while the vibrating pad is designed to be placed under a pillow or a mattress and is suitable for waking an individual to alert them when an alarm sounds. If placed under a mattress, ensure the thickness of the mattress does not cushion the pad to the extent it cannot be felt adequately.KEY FEATURES• Wi-Safe 2 products can be interlinked to createa network, meaning if smoke or CO triggers any alarm in the network, all other networked alarms and ancillary devices activate.• When used with Wi-Safe 2 enabled smoke, heat and/or CO alarms, the kit provides additional protection when sound alone may not be enough.• Provides a simple two button “learn in” process to wirelessly interlink with Wi-Safe 2 smoke, heat or CO alarms.• The Strobe provides a remote low level testing facility for testing interlinked smoke and CO4alarms, avoiding the need to reach up to ceiling mounted alarms to test.• Mains powered with rechargable battery back-up (must be replaced after 5 years).• The Strobe will detect and demonstrate a fault or low battery warning with any smoke alarm or CO alarm within the interlinked network.• The Strobe is suitable for wall mounting with 2 screw fixings or free standing.• Designed for use with smoke, heat and CO alarms from the Wi-Safe 2 range.Wi-Safe 2 Strobe and Vibrating Pad pack contains:1. CP-LED - Strobe light with integrated control unit (referred to as “strobe”)2. CP-VPAD - Vibrating Pad to be placed under pillow or chair (referred to as ”pad”)3. AD-DC12V05A - AC mains adaptor, 12V, 0.5A rated output4. B-450L - Replaceable, rechargeable 5 yearlife battery5. Wall fixing screwsNOTE: The Strobe and Vibrating Pad is only compatible with Wi-Safe 2 alarms from FireAngel Safety Technology Limited.I t cannot be wirelessly interlinked with other manufacturers’ products. I t is not compatible with products from FireAngel Safety Technology Limited original Wi-Safe range.I NSTALLI NG THE STROBEAND VIBRATING PADPREPARATION: Please ensure you have read and understood this manual before installing your Strobe and Vibrating Pad.It is recommended that for optimum protection from smoke and/or carbon monoxide, one Wi-Safe 2 smoke alarm is fitted in each living room of your home, including bedrooms, and oneWi-Safe 2 CO alarm is fitted in every room containinga fossil-fuel appliance, connected to your Strobe and Vibrating Pad.510TESTI NG THE WI -SAFE 2 STROBE AND VIBRATINGPAD WI TH SMOKE /CO ALARMSTesting the network from the smoke alarm or CO alarmBriefly press the test button on the smoke alarm or CO alarm and release (fig5). The alarm will give an audible sound (consisting of 2 cycles of 3 loud beeps on smoke alarms, 2 cycles of 4 rapid beeps on CO alarms), then stop automatically. The red (alarm) LED on the alarm will flash rapidly during the audible signal. Any other wirelessly interlinked alarms which are also part of the network will also give an audible alarm, and then stop automatically.3. T he red LEDs will then perform a sequence of two long and three short flashes. T he amber fault LED will illuminate continuously to confirm that the Strobe is no longer interlinked to the wireless network.4. Press the test button on the Strobe. It should not cause other Wi-Safe 2 alarms to sound. If the Strobe is still interlinked, repeat the above procedure.IMPORTANT : If you wish to remove the Strobe and Vibrating Pad from the wireless network, it is important to “unlearn” the unit from the network. Failure to do so means that the unit continues to try and communicate with the removed unit, and will result in a system fault.12Position the Vibrating Pad:• Under your pillow.• Under a cushion on a chair where you are likely to fall asleep.Test and check that the Vibrating Pad can be felt in all circumstances where you may fall asleep. Ensure it is placed securely and cannot fall out – ideally within the pillowcase or cushion cover.Position the Strobe:• Close to a power socket where it can be easily plugged in and the cable does not create a tripping hazard.• Where you can see the Strobe flashing from anywhere in the room.• Where you can see the LEDs on the front of the unit.NOTE: The Strobe can be fitted to a wall or it can be placed on a table.POSITIONINGWhere should the Strobe and Vibrating Pad be installed?If you have one Strobe and Vibrating Pad, it should be installed in the main room where you sleep. You may wirelessly interlink additional Strobes and Vibrating Pads to the network and install them in any room where you may need to be alerted in the event of an alarm. It is important that if you install additional Strobes and Vibrating Pads you test each of these upon installation to check they are “learned in” to the rest of the network.Wireless Range: The wireless range of Wi-Safe 2 products is over 200 metres in clear air/clear line of sight.However it is recommended not to exceed 35m as the maximum distance between any interlinked Wi-Safe 2 smoke alarm or carbon monoxide alarm and the Strobe and Vibrating Pad. This is because the range can be reduced by walls, and other obstructions in the building.all other alarms in the network, for a period of 2minutes, except the alarm that has sensed smoke or carbon monoxide. This will enable theinstigating alarm to be located. UNPLUGGI NG FROM THEMAI NS / POWER CUTThe Strobe and Vibrating Pad is designed to bemains powered. The internal rechargeable batterywill still provide power if the mains is disconnected.A fully charged battery will allow the Strobe and Padto continue to operate for three days. Only use thebattery supplied in the pack or a genuine FireAngelreplacement. Other rechargeable batteries maydamage the equipment or create a safety hazard. WARN I NG: When the mains power is disconnected, the green power LED will no longer illuminate and the amber (Fault) LED will double flash every 5 seconds. Plug the Strobe back into the mains as soon as possible to recharge the battery and maintain operation.f the amber LED is flashing once every 5 seconds when the green power LED is off then URGENTL Y restore power to the unit as battery status is very low, and may fail to operate in an alarm situation.NOTE: Once the Strobe is plugged back into the mains, the amber (Fault) LED will continue to flash once every 5 seconds until the battery has fully recharged.16PRODUCT INDICATORS (LEDs)STATUS STROBE/PADACTIVITYPOWERGREENSMOKEREDFAULTAMBERCOREDACTIONNEEDEDStandby mode Illuminated None requiredMains not connectedor on battery power Double flashevery fivesecondsReconnectStrobe to mainspowerVibrating Pad not connected to Strobe Illuminated(providing Strobeis plugged intomains)Flashing once persecondReconnectVibrating Pad tostrobeMains notconnected and battery capacity low Strobe will chirpFlashing onceevery 5 secsURGENTL Yrestore powerto unit asbattery status isvery lowAlarm mode Smoke Strobe flashing/Pad vibratingIlluminated(providing Strobeis plugged intomains)FlashingAlarm – fire- evacuatepropertyAlarm mode CO Strobe flashing/Pad vibratingIlluminated(providing Strobeis plugged intomains)FlashingAlarm – CO –Open windowsand evacuateproperty17If after proceeding with extreme caution you have been able to confirm that your Strobe and Vibrating Pad System was triggered by a nuisance alarm (which may occur from time to time from cooking or other non-emergency situations) you should silence the alarm that has been triggered. T his will stop the Vibrating Pad from vibrating and the Strobe from flashing. It is important to practice escape plans and show everyone in the house, including children, what to do in the event of an alarm.WHAT TO DO IN THE EVENT OF A CARBON MONOXIDE ALARM TRI GGERI NG THESTROBE AND PADAssume carbon monoxide has been detected in your home!WHAT TO DO IN THE EVENT OF A CO ALARM WARNING: A loud alarm is a warning that unusually high and potentially lethal levels of carbon monoxide are present. Never ignore this alarm; further exposure could be fatal. Immediately check residents for symptoms of carbon monoxide poisoning, (see product manual) and contact the proper authorities to resolve all CO problems. NEVER IGNORE ANY ALARM.What to do during an alarm• Keep calm and open the doors and windows to ventilate the property.• Stop using all fuel-burning appliances and ensure, if possible, that they are turned off.• Evacuate the property leaving the doors and windows open.• Ring your gas or other fuel supplier on their emergency number; keep the number in a prominent place.• Do not re-enter the property until the alarmhas stopped. When exposed to fresh air it can take up to 10 minutes for the sensor to clear and the alarm to stop depending on the level of carbon monoxide detected.20• Get medical help immediately for anyone suffering the effects of carbon monoxide poisoning (headache, nausea, drowsiness), and advise that carbon monoxide poisoningis suspected.• Do not use the appliances again until they have been checked by an expert. Contact a Gas Safe registered engineer in the case of a gas appliance.REPAIRWARNING: DO NOT attempt to repair your Strobe and Vibrating Pad System. Y our Wi-Safe 2 Strobe and Vibrating Pad is a sealed AC electrical device, and no attempt should be made to open the casing on any part of the system. Attempting to open any case will:• Damage your system.• Possibly result in exposure to a potentially lethal electric shock.• Impair its operation.• Invalidate your warranty.If your Wi-Safe 2 Strobe and Vibrating Pad is not working correctly and you are unable to resolve the problem after consulting the “Troubleshooting” section, please contact T echnical Support.The battery provided has been chosen specifically for this application but will need to be replaced every 5 years under normal operating conditions. If during normal operation (i.e. connected to the mains supply for at least 72 hours) the amber LED flashes once every 5 seconds while the green LED is illuminated, contact T echnical Support for advice. IMPORTANT: Do not replace with any other type of battery.21To remove the Vibrating Pad from anestablished network:Switch the power off at the socket and disconnectthe battery. Disconnect the Vibrating Pad from thestobe unit (Fig.3). Press and hold the test button ofthe Strobe. Whilst doing so, switch the power onand continue to hold the test button. After about 5seconds, the Strobe will beep and both red LEDswill flash. You can now release the test button andconnect the battery. No fault conditions, indicated bya flashing amber LED, should be present even withthe Vibrating Pad disconnected.PLEASE NOTE:The V ibrating Pad can be reconnectedat any point and will operate correctly. If the VibratingPad is then removed the system will show a fault,indicated by a flashing amber LED once per second.If this occurs and you require the Strobe to operateindependently, please follow the steps above.23TROUBLESHOOTINGThe Vibrating Pad does not vibrate when testing Check the Vibrating Pad is correctly connected to the Strobe. If it is correctly connected and the Fault (amber) LED is flashing after 2 minutes, contact T echnical Support on ***********.The Strobe is connected to the power supply but the Power (green) LED is not illuminated Check the power supply is plugged in and switched on at a working power socket.The fault (amber) LED flashes once every 5 seconds continuously Urgently restore mains power to the strobe unit. If the strobe unit is plugged in to the mains supply and has been switched on for at least 72 hours, the battery may be faulty. Call T echnical Support on ***********.The Power (green) LED is illuminated, and the Fault (amber) LED is also continuously lit The strobe unit is not interlinked (“learned in”) to the rest of the network. If you have learned in the unit, and this is happening regularly, call T echnical Support on ***********.The Strobe and Vibrating Pad does not respond to a smoke or CO alarm that is being tested Check that the alarm and the Strobe and Vibrating Pad have been interlinked (“learned in”) correctly. Check that the units are in range, see “Positioning”. If the Strobe and Vibrating Pad still fails to respond, call T echnical Support on ***********.The Fault (amber) LED double flashes, rapidly One or more alarms in the network are missing, faulty or disabled (removed from its base).Unit chirps once per minute Refer to product indicators for LED flash pattern. If in doubt contact Technical Support on ***********.24DISPOSALWaste electrical products should not be disposed of with regular household waste. Your Strobe and Vibrating Pad should be disposed of in line with the waste electronic and electrical equipment (WEEE) regulations. Please recycle where facilities exist. Check with your local authority, retailer or contact our technical support team for recycling/disposal advice as regional variations apply. Please “unlearn” the Strobe from its wireless network and disconnect the battery within the Strobe before disposal. Failure to do so could result in a system fault. WARNING: DO NOT ATTEMPT TO OPEN. DO NOT BURN.WARRANTYFireAngel Safety Technology Limited warrants to the original purchaser that its enclosed W i-Safe 2 Strobe and V ibrating Pad alert (W2-SVP-630L) be free from defects in materials and workmanship under normal residential use and service for a period of 5 (five) years from the date of purchase. Provided it is returned with postage prepaid and proof of purchase date, FireAngel Safety Technology Limited hereby warrants that during the 5 (five) year period commencing from the date of purchase FireAngel Safety Technology Limited, at its discretion, agrees to replace the unit free of charge. The warranty on any replacement W2-SVP-630L will last for the remainder of the period of the original warranty in respect of the product originally purchased – that is from the date of original purchase and not from the date of receipt of the replacement product. FireAngel Safety Technology Limited reserves the right to offer an alternative product similar to that being replaced if the original model is no longer available or in stock. This warranty applies to the original retail purchaser from the date of original retail purchase and is not transferable. Proof of purchase is required. This warranty does not cover damage resulting from accident, misuse, disassembly, abuse or lack of reasonable care of the product, or applications not in accordance with the user manual. It does not cover events and conditions outside of FireAngel Safety Technology Limited’s control, such as Acts of God (fire, severe weather etc.). It does not apply to retail stores, service centres or any distributors or agents. FireAngel Safety Technology Limited will not recognise any changes to this warranty by third parties. FireAngel Safety Technology Limited shall not be liable for any incidental or consequential damages caused by the breach of any expressed or implied warranty. Except to the extent prohibited by applicable law, any implied warranty of merchantability or fitness for a particular purpose is limited in duration for 5 (five) years. This warranty does not affect your statutory rights. Except for death or personal injury, FireAngel Safety Technology Limited shall not be liable for any loss of use, damage, cost or expense relating to this product or for any indirect or consequential loss, damages or costs incurred by you or any other user of this product.25(UK)********************************** (DE)*************************(FR)********************************** (NL)******************************** (INT)**************************************。

1用户手册CS-T4-B独立式光电感烟火灾探测报警器内含10年超长寿命电池注意电气危害：做任何内部调整前，先断开电源。

只有有资质的人员才可进行产品维护。

产品的局限性：该感烟火灾报警器无法探测气体、热或火焰。

且不应用防护罩或类似物体遮挡该产品。

本产品可能无法警示听力障碍者，强烈建议该类住户安装含光提示或震动提示的特殊感烟警报器。

该产品在下述情况可能无法及时示警：1）烟雾无法达到该设备（例如火源与设备中间有关闭的门阻隔）2）火势发展过于迅速导致逃生路线封闭（即使设备安装地点正确）3）火灾在人体近身处发生（例如受害人衣物着火）。

沉睡的住户：研究表明烟雾报警器可能无法叫醒所有沉睡的人，该住宅中有能力为他人提供援助的住户有责任为那些未被报警声叫醒的人或无法独立安全撤离该地区的人提供帮助。

安装局限性：本产品专为单独住宅区域应用所设计，例如一个家庭式住宅或公寓。

如需在大厅、走廊、地下室等场所使用，应连接配套的感烟火灾报警器或感温火灾报警器。

在住宅外部安装烟雾报警器可能无法及时为居民提供警示。

本产品不适用非住宅建筑。

非住宅建筑要求安装规定的火灾探测报警系统。

单独使用本产品不能替代火灾探测报警系统应用于工作地点或临时住所，例如酒店、旅馆、宿舍、医院、疗养院或任何类型的集体住宅。

关于火灾探测报警系统的安装要求，请参考当地法规。

功能CS-T4-B 独立式光电感烟火灾探测报警器具有火灾探测及报警功能，产品用内置电池(随附)供电，不需接交流电源，正常使用情况下，电池寿命10年，适合一般家庭应用。

CS-T4-B 安装简单，能在火灾早期提供声光警报，是保护人身及财产安全的上佳之选。

产品各种状态下的声光指示如下表：声光指示正常待机状态下，测试（TEST ）按键附近的红色LED 灯每320秒闪烁一次。

监测到烟雾时，LED 开始快闪，同时蜂鸣器被激活发出声警报警示住户。

蜂鸣器的声警报信号是一个脉冲型号，采用T3声音模式（即响0.5秒，停0.5秒，持续3个循环后停1.5秒；如此循环）。

单片机烟雾报警器散件说明书元器件清单：工作原理：传感器采集到外界气体浓度信号后把该信号送到单片机STC12C5A60S中，单片机内部的十位模数转换器把气体的浓度信号转换成数字信号，然后通过运算处理在数码管上显示出来。

当检测到的气体浓度值大于设置的报警阀值时，系统产生报警，蜂鸣器鸣叫，继电器吸合。

通过外部按键可以设置报警阀值（系统默认报警阀值为200ppm）。

报警阀值设置步骤：按下K1“设置键”，系统进入报警值设置菜单，数码管显示当前的报警阀值，此时按K2“加”键，报警阀值加“1”；按K3“减”键，报警阀值减“1”。

设置好报警阀值后按下K1“设置键”，系统退出设置菜单，进入烟雾浓度测量显示菜单。

系统主要器件介绍：单片机：STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。

内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

烟雾传感器：MQ-2气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-2气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。

这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。

MQ-2气敏元件的结构和外形如图1所示(结构A 或 B),由微型Al2O3陶瓷管、SnO2 敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。

封装好的气敏元件有６只针状管脚，其中４个用于信号取出，２个用于提供加热电流。

焊接调试注意事项：1.焊接单片机时先焊接单片机座，所用原件都焊接好后，检查一下电路有没有短路的地方，确定没有短路后再把单片机插到座子上。
