(整理)闭水试验方案

  • 格式：doc
  • 大小：407.50 KB
  • 文档页数：15

精品文档

精品文档 目 录

一、工程概况 ....................................................................................................................... 2

二、工程地质条件 ............................................................................................................... 5

三、主要材料 ....................................................................................................................... 6

四、闭水试验应具备条件 ................................................................................................... 7

五、闭水试验程序 ............................................................................................................... 9

六、闭水试验方法 ............................................................................................................... 9

七、安全 ............................................................................................................................. 14

八、施工注意事项 ............................................................................................................. 14

管道工程闭水试验方案 精品文档

精品文档 一、工程概况

1、闭水工程量介绍: 本项目闭水试验主要为污水工程闭水试验，工程量为钢筋混凝土内衬PVC钢承口式钢筋混凝土d2600顶管管材 。

2、编制依据：

（1）《给排水管道工程施工及验收规范》（GB50268-2008）。

（2）津南污水处理厂配套进出水管网工程施工设计图纸。

3、工程概况

本工程二标段，即第二标段，自一标终点WA18井沿外环辅道（梅江西路～洞庭路）外侧绿化带上新建d2600污水管道约4442米，检查井12座。检查井位置设置工作坑，顶管工作坑最深为15.86米，管材为钢筋混凝土内衬PVC钢承口式钢筋混凝土顶管管材。管材规格：内径2600mm，壁厚235mm，长度采用2.5m。

各部位顶进距离一览表

序号 部位 管材 管径（mm） 顶距（m）

1 WA18~WB1 钢筋混凝土 2600 408

2 WB1~WB2 钢筋混凝土 2600 408

3 WB2~WB3 钢筋混凝土 2600 408

4 WB3~WB4 钢筋混凝土 2600 408

5 WB4~WB5 钢筋混凝土 2600 420

6 WB5~WB6 钢筋混凝土 2600 240

7 WB6~WB7 钢筋混凝土 2600 450

8 WB7~WB8 钢筋混凝土 2600 210 精品文档

精品文档 9 WB8~WB9 钢筋混凝土 2600 310

10 WB9~WB10 钢筋混凝土 2600 460

11 WB10~WB11 钢筋混凝土 2600 410

12 WB11~WB12 钢筋混凝土 2600 310

顶管基坑一览表

序号 基坑编号 基坑形状 平面尺寸(m) 维护结构 支护结构 基坑深度(m)

1 WB1 矩形 11×9 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 13.74(最小)

2 WB2 矩形 8×8 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 14.14

3 WB3 矩形 11×9 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 14.15

4 WB4 矩形 8×8 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 15.19

5 WB5 矩形 11×9 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 15.72

6 WB6 矩形 8×8 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 15.78

7 WB7 矩形 11×9

水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 15.01

8

WB8

矩形

8×8

水泥搅拌桩+钻孔灌注桩

一道混凝土支撑+两道型钢支撑 15.11

9 WB9 矩形

11×9 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑

15.62

10 WB10 矩形 8×8 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 15.3

11 WB11 矩形 11×9 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 15.7 精品文档

精品文档 12 WB12 矩形 9×9 水泥搅拌桩+钻孔灌注桩 一道混凝土支撑+两道型钢支撑 15.86（最大） 精品文档

精品文档

二、工程地质条件

1、拟建场地概况

本期拟建场地现为道路及绿化带，场地地势总体较平坦，局部有所起伏，各井井口标高一般介于3.48～2.03m之间。

2、场地地层分布及土质特征

根据《岩土工程技术规范》(DB29-20-2000)第3.2条、附录A；《天津市地基土层序划分技术规程》（DB/T29-191-2009）及本次勘察资料，该场地埋深40.00m范围内，地基土按成因年代可分为以下7层，按力学性质可进一步划分为12个亚层，现自上而下分述之：

土层分类 地层编号 地层名称 顶板标高（米） 土层厚度（米） 承载力（KPa）

人工填土层 1 杂填土 1.73～-0.29 0.50～4.30

2 素填土 1.73～-0.29 0.50～4.30

全新统上组陆相冲积层 ④1 黏土 1.73～-0.29 1.50～4.30 100

全新统中组海相沉积层 ⑥1 粉质黏土

-1.66～-3.20 5.50～8.00 100

⑥3 粉土 8.00～18.00 130

⑥4 粉质黏土 1.50～8.30 110

全新统下组沼泽相沉积层 ⑦ 粉质黏土 -13.27～-13.85 1.00～1.60 130

全新统下组陆相冲积层 ⑧1 粉质黏土

-14.85～-14.87 2.10～3.50 150

⑧2 粉土 2.10～3.50 200

上更新统⑨1 粉质黏土 -16.97 2.10～3.50 150 精品文档

精品文档 第五组陆相冲积层 ⑨2 粉土 12.30 200

上更新统第三组陆相冲积层 ⑪1 粉质黏土 -29.27～-36.50 2.00～4.20 170

3、地下水位

1）潜水

勘察期间测得场地地下潜水水位如下：

初见水位埋深约2.00～3.00m，相当于标高0.65～-0.16m。

静止水位埋深1.00～2.00m，相当于标高1.65～0.84m。

表层地下水属潜水类型，主要由大气降水补给，以蒸发形式排泄，水位随季节有所变化。一般年变幅在0.50～1.00m左右。

根据现场实测地下潜水位、水位年变幅及场地周围地面标高综合考虑，本场地抗浮设计水位按地面以下0.50m考虑。

2）承压水

根据本工程勘察在229-1布置的承压水观测孔及勘察院在本场地所做的其余承压水观测孔所观测的承压水头资料，本场地⑨2承压水头可按大沽标高-0.20m考虑。

三、主要材料

1、大功率潜水泵2台、胶管（要用于闭水试验时抽水用）；

2、标尺（主要用于观察灌水时水位变化情况）；

3、刻度尺；

4、水位测针（由针体和针头两部分构成）；

5、百分表； 精品文档

精品文档 6、电流表。

四、闭水试验应具备条件

1、污水工程闭水试验应在下列条件下进行:

1）管道及检查井外观质量已验收合格；

2）管道未回填且沟槽内无积水；

3）全部预留孔应封堵，不得渗水；

4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。

5）选好排放水的位置，不得影响周围环境。

2、污水工程试验前，应做好下列准备工作:

1）将检查井内清理干净，修补井内外的缺陷；

2）设置水位观测标尺；

3）标定水位测针；

4）准备现场测定蒸发量的设备；

5）灌水的水源应采用清水并做好灌水和放水系统的设施。

3、污水工程闭水试验前，应做好下列检查工作:

1）外观质量检查合格；

2）构筑物内清理完毕无杂物积水现象；

3）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水；

4）闭水试验所需材料设备进场人员到位；

合集下载

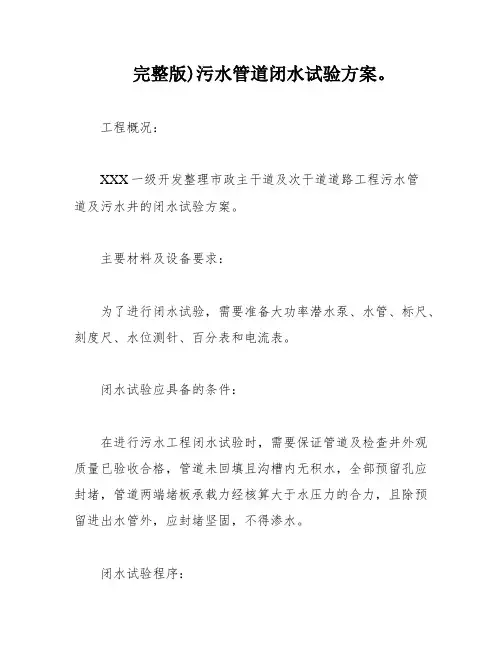

完整版)污水管道闭水试验方案。
