毕业设计报告题目基于AT89C51单片机的音乐喷泉控制系统设计系别电子工程学院专业微电子液晶显示班级1101学生姓名闻佳学号100110227指导教师钱香2012年4 月基于AT89C51单片机的音乐喷泉控制系统设计摘要：随着人们生活水平的提高和建立绿色城市的向往，音乐喷泉以其独特的魅力和特殊的功能，愈来愈成为休闲娱乐产业中的一项重要产品,音乐喷泉的兴建也越来越多。

根据目前音乐喷泉的发展现状，介绍了一个以AT89C51单片机为核心的小型音乐喷泉控制系统。

给出了一个简洁的单片机控制电路，分析了输出地址，描述了不同类型的输出电路和输入电路；介绍了从特定构造的喷池中获得决定喷池动作的喷池数据的原理；给出了主程序框图和看门狗子程序。

采用程序控制来控制花型。

音频信号还影响灯光色彩和灯光光线明暗的变化。

从而使灯光色彩、灯光的闪烁和喷泉水姿随音乐节奏而变化。

关键词：音乐喷泉；单片机；单片机控制；喷池数据Control system of mini type music Fountain based onAT89C51 SCMABSTRACT：With the improvement of people's living standard and yearn for building green city, music fountain is more and more popular for its unique charm and special function large numbers of music fountain is increasingly built.According to the present situation of music fountain now, control system of mini type music Fountain based on AT89C51 SCM was introduced．A succinct SCM control circuit was pre—to obtain data from a specific fountain pool .Was elaborated，which will affect actions of the p001．Finally, the structure drawing of main program and the watchdog program were put forward. The flower shapes are controlled by program controlling or man-made keystroke controlling electromagnetic valves. The color、the light and shade of ray are changed by musical signals. So that the color、the light and shade of ray、the spr ing form is changed with music’s rhythm when music is played．Key Words: music fountain；SCM；SCM control；watchdog program目录第1章绪论 (5)1.1课题背景 (5)1.2 音乐喷泉的发展和现状 (5)第2章音乐喷泉控制系统硬件设计 (7)2.1 控制系统硬件总体设计方案 (7)2.2音乐信号的采集 (7)2.2.1 音频放大电路的设计 (7)2.2.2 采样定理 (9)2.3 单片机电路 (10)2.3.1 单片机的概述 (11)2.3.2 时钟电路的设计 (12)2.4 AD转换电路 (12)2.4.1 ADC0809与单片机89C51的连接 (13)2.4.2输入电路 (14)2.5潜水泵调速硬件方案设计 (14)2.6灯光硬件方案设计 (15)2.7解决系统时间滞后硬件电路设计 (16)第3章喷泉控制系统软件设计 (18)3.1喷池数据 (18)3.2主程序框图 (19)3.3 控制潜水泵软件设计模块 (19)3.3.1 潜水泵开关调速的原理 (20)3.3.2潜水泵开关调速的软件设计 (21)3.4控制电磁阀软件设计模块 (22)3.5 歌曲存储模块 (23)3.5.1音频脉冲的产生 (23)3.5.2音乐程序 (24)3.6灯光控制模块 (27)3.7看门狗子程序 (28)3.8实验仿真 (28)结论 (31)致谢 (32)参考文献 (33)附录 (34)附录1 (34)附录2 (35)第1章绪论1.1课题背景随着人们生活水平的提高，人们对环境的要求越来越高,城市环境建设日益为人们所重视。

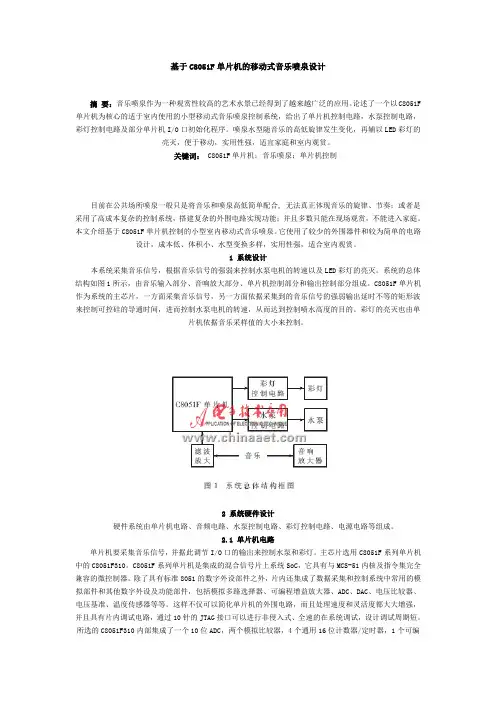

基于C8051F单片机的移动式音乐喷泉设计摘要：音乐喷泉作为一种观赏性较高的艺术水景已经得到了越来越广泛的应用。

论述了一个以C8051F 单片机为核心的适于室内使用的小型移动式音乐喷泉控制系统，给出了单片机控制电路，水泵控制电路，彩灯控制电路及部分单片机I/O口初始化程序。

喷泉水型随音乐的高低旋律发生变化，再辅以LED彩灯的亮灭，便于移动，实用性强，适宜家庭和室内观赏。

关键词： C8051F单片机；音乐喷泉；单片机控制目前在公共场所喷泉一般只是将音乐和喷泉高低简单配合, 无法真正体现音乐的旋律、节奏；或者是采用了高成本复杂的控制系统，搭建复杂的外围电路实现功能；并且多数只能在现场观赏，不能进入家庭。

本文介绍基于C8051F单片机控制的小型室内移动式音乐喷泉。

它使用了较少的外围器件和较为简单的电路设计，成本低、体积小、水型变换多样，实用性强，适合室内观赏。

1 系统设计本系统采集音乐信号，根据音乐信号的强弱来控制水泵电机的转速以及LED彩灯的亮灭。

系统的总体结构如图1所示，由音乐输入部分、音响放大部分、单片机控制部分和输出控制部分组成。

C8051F单片机作为系统的主芯片，一方面采集音乐信号，另一方面依据采集到的音乐信号的强弱输出延时不等的矩形波来控制可控硅的导通时间，进而控制水泵电机的转速，从而达到控制喷水高度的目的。

彩灯的亮灭也由单片机依据音乐采样值的大小来控制。

2 系统硬件设计硬件系统由单片机电路、音频电路、水泵控制电路、彩灯控制电路、电源电路等组成。

2.1 单片机电路单片机要采集音乐信号，并据此调节I/O口的输出来控制水泵和彩灯。

主芯片选用C8051F系列单片机中的C8051F310。

C8051F系列单片机是集成的混合信号片上系统SoC，它具有与MCS-51内核及指令集完全兼容的微控制器。

除了具有标准8051的数字外设部件之外，片内还集成了数据采集和控制系统中常用的模拟部件和其他数字外设及功能部件，包括模拟多路选择器、可编程增益放大器、ADC、DAC、电压比较器、电压基准、温度传感器等等。

毕业论文基于单片机音乐喷泉设计Based on SCM music fountain design学生姓名：XX专业班级：自动化3082班指导教师：XX完成日期：2011.3.3XX工业职业技术学院XX V ocational College of Industry and Technology摘要音乐喷泉是近几年来出现的一种园林建筑与音乐欣赏相结合的产物。

随着计算机软件硬件技术的飞速发展，新型喷泉与计算机的交互应用越来越广泛，音控喷泉也越来越复杂，越来越精密，使得越来越多的控制部分需要计算机来完成。

因此，计算机控制音控喷泉成为必然趋势。

但喷泉工程还存在一些技术难题，主要表现为明显的水声滞后效应。

本文采用PWM变频调速、预处理、预测补偿控制和基于数据库的软件信号提前控制方法，提出了一种新的先进的音乐喷泉设计方案和控制途径，并与传统设计方案进行了分析比较，用面向对象的编程方法完成了对当今较为流行的MP3音频格式的解码，同时实时提取了音频信号。

仿真分析证明该设计方案改善了传统控制方法的水声滞后效应，改善了喷泉系统的控制品质，从而真正达到了实时控制的要求.为了同时加强实际动手能力及创新能力的培养，巩固学到的理论知识所开拓的视野，弥补课堂不足的目的，同时在实习过程中熟悉单片机的使用或者制作流程，为这次进行毕业设计搜集了所需的资料，增强了这次作业的责任心和对作业的严谨要求的态度。

设计的内容主要是用单片机制作一个声控喷泉，对象为直流机控制的一个水泵。

应能进行喷泉的喷水高度进行动态的设定，或按音量高低进行同步的变化。

能更早的适应于社会。

开发我们的创新能力。

关键字：变频调速、数据库系统、计算机控制、补偿控制。

Based on SCM music fountain designABSTRACTMusical fountain there in recent years as a landscape architecture and music to enjoy a product of the combination. With the computer software of the rapid development of hardware technology, the new interactive fountain with the computer more and more extensive applications, audio and control fountain also more complex, more and more sophisticated, making more and more control over some of the needs of the computer to complete. Therefore, computer-controlled fountain sound control has become an inevitable trend. Fountain works but there are still some technical problems, mainly the water is clear hysteresis effect. In this paper,PWM frequency control pre-processing, forecasting and compensation control signal based on the database software in advance of the control method, a new advanced design of the musical fountain and control means, and with the traditional designs are analyzed and compared, using object-oriented programming methods for today's more popular MP3 audio format decoding, at the same time extract the audio signal in real time. Simulation analysis proves that the design of traditional control methods to improve the water hysteresis effect, the fountains to improve the quality control system in order to really achieve the requirements of real-time controlAt the same time to strengthen the innovation ability and actual ability to do the training, to consolidate the theoretical knowledge acquired to develop the vision, to make up for the shortage of classrooms, while in the training process or are familiar with the use of single-chip production process, for the graduation project for the collection of the necessary information and enhance the operation of the sense of responsibility and strict requirements on the operation of the attitude。

基于单片机的音乐喷泉控制系统设计任务书1．课题意义及目标学习并掌握单片机及相关知识；了解并掌握音乐喷泉控制系统的工作要求；在查阅资料的基础上，实现音乐播放，水泵控制等功能，完成系统整体方案设计；完成系统硬件设计，完成系统元器件的选型，在掌握电子线路图绘制工具软件的基础上，完成系统组成框图的绘制、完成相关电路图及系统原理图的绘制；完成系统软件设计。

2．主要任务(1)、阅读任务书，通过查阅相关资料，构建设计方案并充分论证，并撰写开题报告；(2)、进行系统总体设计，熟悉开发环境；(3)、系统硬件设计，系统软件设计；(4)、毕业设计说明书；3．主要参考资料[1]李晓林.单片机原理与接口技术[M] . 北京：电子工业出版社, 2013[2]徐沐龙.单片机原理及应用[M] . 北京：机械工业出版社, 2013[3]蒲珊珊.基于8751单片机的音乐喷泉控制系统设计[J] . 机械制造与自动化, 2011，24．进度安排审核人：年月日基于单片机的音乐喷泉控制系统设计摘要：在音乐喷泉控制系统设计中，通过两种喷泉造型方案的优缺点的比较，选择了最优的方案。

本设计主要阐述音乐喷泉的工作原理，并完成小型音乐喷泉系统的硬件结构和软件方面的设计改进。

控制系统以单片机为核心控制变频器、电磁阀和水下照明灯具等设备，实现音乐播放和喷头喷水同步的目的。

为了便于理解音乐喷泉的工作原理，本设计同时还简要介绍了元器件的参数和工作原理。

最后，利用Altium designer 软件绘制硬件原理图。

关键词：音乐喷泉，控制系统，单片机，变频器，电磁阀Music Fountain Control System Design Based On SCM Abstract：In the design of the control system about music fountain, the best music fountain modeling is chosen according to the comparison of two styling plans’ merits and demerits. This paper mainly describes the principle of musical fountain and completes the design of small scale music fountain system concerning about hardware and software. The control system within taking microcomputer as the core controls frequency transformer, solenoid valve, underwater lightings and other facilities. And it achieves the purpose of making music play to keep pace with water injection. In order to make others to understand the principle of music fountain easily, the paper also introduces components’ parameter and working principle briefly. In the end, the principle diagram of the hardware is drawn by taking advantage of the Altium designer software.Keywords: Music Fountain, Control System, SCM, Frequency Transformer, Solenoid valve目录1 前言 (1)1.1 课题研究背景和意义 (1)1.2 音乐喷泉的发展状况 (1)1.3 音乐喷泉的工作原理 (2)1.4 课题主要研究内容 (3)2 音乐喷泉造型和工作流程设计 (4)2.1 造型方案设计和选择 (4)2.2 水泵选择 (5)2.3 喷泉彩灯和喷头选择 (6)3 硬件电路设计及元器件介绍 (7)3.1 控制系统方案设计 (7)3.2 单片机原理与应用 (8)3.3 控制系统硬件设计 (10)3.3.1 喷泉控制系统组成 (10)3.3.2 接口芯片与单片机连接 (11)3.3.3 变频器选型 (14)3.3.4 电磁阀驱动电路设计 (16)3.4 硬件延时电路设计 (17)4 控制系统软件设计 (19)4.1 系统工作流程 (19)4.2 系统资源分配 (20)4.3 音乐控制码的编制........................................................................ 错误!未定义书签。
