单片机lcd工作原理

单片机的LCD工作原理是将单片机输出的电平信号转换为可视化的图像显示。 LCD（液晶显示器）是一种利用液晶材料的光电效应实现图像显示的设备。其基本原理是通过调变液晶分子的排列来控制光的透过度，从而实现图像显示。

单片机通过GPIO口向LCD发送不同的电平信号，以控制液晶分子的排列状态。一般LCD显示器由显示面板和控制电路两部分组成。控制电路通常包含液晶驱动器芯片，其功能是根据单片机输出的数据信号和控制信号，对液晶显示面板进行适当调整，从而显示出相应的图像。

当单片机向LCD发送数据信号时，液晶驱动器芯片会将信号转换为所需的电压和电流，并施加于液晶分子上。液晶分子根据驱动器芯片发送的信号来调整排列状态，使得光通过液晶分子时的透过度发生变化。而液晶分子的排列状态决定了光的透过程度，从而形成了不同的像素点，进而显示出图像。

通过单片机不断发送不同的数据信号和控制信号，LCD的液晶分子排列状态会不断变化，从而实现图像的显示。同时，单片机还可以控制LCD的亮度、对比度等参数，以获得更好的显示效果。

总之，单片机通过控制液晶驱动器芯片向LCD发送信号，控制液晶分子的排列状态，从而实现图像的显示。

合集下载

单片机IIC模块LCD1602液晶显示屏——电气原理图、实物图、源程序代码

单片机IIC模块LCD1602液晶显示屏——电气原理图、实物图、源程序代码

单片机IIC模块LCD1602液晶显示屏电气原理图

单片机IIC模块LCD1602液晶显示屏实物图

图1 LCD1602IIC模块

图2 PCF8574T模块（IIC模块）

图3 LCD1602模块

单片机IIC模块LCD1602液晶显示屏源程序

#include //STC89C52RC单片机

#define uchar unsigned char

sbit sda=P2^4;

sbit scl=P2^5;

uchar i;

uchar code t0[]="XWDZLCD1602 TEST";

uchar code t1[]="1234567890ABCDEF";

void delay()

{;;}

void start() //开始信号

{

sda=1;

delay();

scl=1;

delay();

sda=0;

delay();

}

void stop() //停止

{

sda=0;

delay();

scl=1;

delay();

sda=1;

delay();

}

void respons() //应答

{

uchar i;

scl=1;

delay();

while((sda==1)&&(i<250))i++;

scl=0;

delay();

}

void init()

{

sda=1;

delay();

scl=1; delay();

}

void write_byte(uchar date)

{

uchar i,temp;

temp=date;

for(i=0;i<8;i++)

{

temp=temp<<1;

scl=0;

delay();

sda=CY;

delay();

scl=1;

delay();

}

scl=0;

delay();

sda=1;

delay();

基于STM32单片机FSMC接口驱动LCD的配置与分析

基于STM32单片机FSMC接口驱动LCD的配置与分析

基于STM32单片机FSMC接口驱动LCD的配置与分析

概述：

STM32单片机是一款高性能、低功耗的32位ARM Cortex-M系列微控制器。它具有丰富的外设接口，其中包括FSMC（Flexible Static

Memory Controller）接口，用于连接外部存储器，例如LCD显示器。本文将详细介绍如何配置和驱动LCD显示器，以及分析FSMC接口的工作原理。

一、LCD驱动接口配置

1. 在STM32的标准外设库中，FSMC的配置函数位于STM32F10x_stdperiph_driver库的stm32f10x_fsmc.c和stm32f10x_fsmc.h文件中。通过这些函数，可以配置FSMC接口的参数，以使它能够连接和驱动LCD。

2.首先，需要配置FSMC的时钟预分频值。根据LCD的要求以及系统时钟频率，选择适当的预分频值。这可以通过设置FSMC_BCRx寄存器中的MBKEN和PS字段来实现。

3.然后，需要配置FSMC的存储芯片选择使能信号（CSEN）和片选信号（ALE）。这可以通过设置FSMC_BCRx寄存器中的CSEN和ALEN字段来实现。

4.接下来，需要配置FSMC的读写延迟、数据宽度、存储器类型等参数。这可以通过设置FSMC_BTRx和FSMC_BWTRx寄存器来实现。 5.最后，需要配置FSMC的地址线、数据线和控制线的映射关系。这可以通过设置FSMC_BCRx寄存器中的MWID、MTYP、MUXEN、MWID和NWID字段来实现。

二、FSMC接口工作原理

1.FSMC接口是一种高速并行接口，它通过多路复用来连接不同的外部存储器。它具有独立的读/写数据线和地址线，以及控制线，用于选择读/写操作和片选信号。

2. FSMC接口支持不同类型的存储器，例如SRAM、NOR Flash、NAND

Flash和LCD。每种存储器都有不同的时序和接口要求。

3.FSMC接口的时序参数主要包括时钟预分频值、读/写延迟、数据宽度和地址线宽度等。这些参数的设置取决于外部存储器的要求以及系统时钟频率。

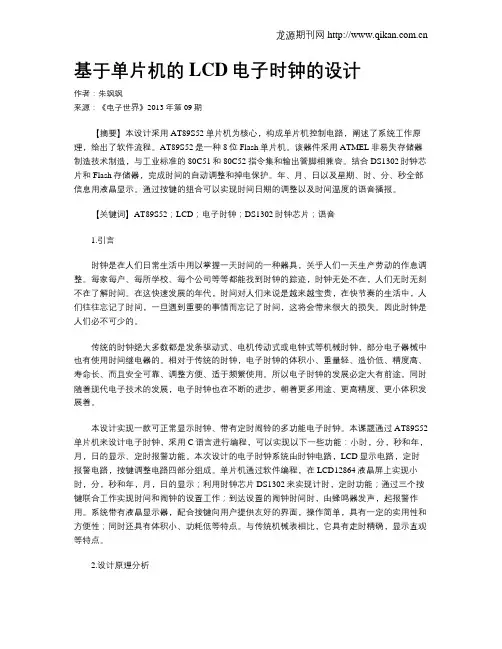

基于单片机的LCD电子时钟的设计

基于单片机的LCD电子时钟的设计

龙源期刊网

基于单片机的LCD电子时钟的设计

作者：朱飒飒

来源：《电子世界》2013年第09期

【摘要】本设计采用AT89S52单片机为核心，构成单片机控制电路，阐述了系统工作原理，给出了软件流程。AT89S52是一种8位Flash单片机。该器件采用ATMEL非易失存储器制造技术制造，与工业标准的80C51和80C52指令集和输出管脚相兼容。结合DS1302时钟芯片和Flash存储器，完成时间的自动调整和掉电保护。年、月、日以及星期、时、分、秒全部信息用液晶显示。通过按键的组合可以实现时间日期的调整以及时间温度的语音播报。

【关键词】AT89S52；LCD；电子时钟；DS1302时钟芯片；语音

1.引言

时钟是在人们日常生活中用以掌握一天时间的一种器具，关乎人们一天生产劳动的作息调整。每家每户、每所学校、每个公司等等都能找到时钟的踪迹，时钟无处不在，人们无时无刻不在了解时间。在这快速发展的年代，时间对人们来说是越来越宝贵，在快节奏的生活中，人们往往忘记了时间，一旦遇到重要的事情而忘记了时间，这将会带来很大的损失。因此时钟是人们必不可少的。

传统的时钟绝大多数都是发条驱动式、电机传动式或电钟式等机械时钟，部分电子器械中也有使用时间继电器的。相对于传统的时钟，电子时钟的体积小、重量轻、造价低、精度高、寿命长、而且安全可靠、调整方便、适于频繁使用。所以电子时钟的发展必定大有前途。同时随着现代电子技术的发展，电子时钟也在不断的进步，朝着更多用途、更高精度、更小体积发展着。

本设计实现一款可正常显示时钟、带有定时闹铃的多功能电子时钟。本课题通过AT89S52单片机来设计电子时钟，采用C语言进行编程，可以实现以下一些功能：小时，分，秒和年，月，日的显示、定时报警功能。本次设计的电子时钟系统由时钟电路，LCD显示电路，定时报警电路，按键调整电路四部分组成。单片机通过软件编程，在LCD12864液晶屏上实现小时，分，秒和年，月，日的显示；利用时钟芯片DS1302来实现计时，定时功能；通过三个按键联合工作实现时间和闹钟的设置工作；到达设置的闹钟时间时，由蜂鸣器发声，起报警作用。系统带有液晶显示器，配合按键向用户提供友好的界面，操作简单，具有一定的实用性和方便性；同时还具有体积小、功耗低等特点。与传统机械表相比，它具有走时精确，显示直观等特点。

LCD屏显示电路硬件原理图

LCD屏显示电路硬件原理图

一、典型电路 1、使用单片机I/O口模拟驱动 该驱动电路用在LCD显示笔段不多，MCU不带LCD驱动，同时MCU有足够的I/O口的情况。 1.1原理图

图1.1.1使用I/O口模拟驱动电路 1.2电路参数选型及分析 符号 元器件名称 型号 备注 R113-R120 碳膜电阻 100K 1.3电路原理分析 由于直流电场将导致液晶材料的化学反应和电极老化而降低液晶材料的寿命，故必须用交流来驱动。并要求交流电场（段极与背极压差）的直流分量尽可能小，通常要求直流分量小于50mV。当COM口为高（低）电平，SEG口为低（高）电平时，压差达到液晶电压阀值，字段产生光电效应，对应段显示；当COM口为低（高）电平，SEG口为低（高）电平时，压差为0，对应段不显示。通过单片机软件控制I/O口输入、输出时序完成显示驱动。I/O口模拟的多路驱动是在一帧信号内用分时的方法驱动，其中分时数（duty）为COM数，如扫描频率为50Hz，即一帧周期为20ms,当COM数为4时，应将20ms分成4个时间段（8个状态），即一个COM输出高、低电平的时间分别为2.5 ms,其余时间为1/2VDD。 1.4相应的波形图 R120100KR116100KR113100K

R117100KR114100K

R118100KR119100KR115100KPE21PE32PF13PA24PA35T06RESET7GND8PB09PB110PB211PB312PD013PD114PD215PD316PC017PC118PC219PC320VDD21OSCO22OSCI23PA024PA125PF026PE027PE128U101SH69P25

COM1COM2COM3COM0SEG1SEG2SEG3SEG4SEG5SEG6SEG7SEG0COM01COM12COM23COM34SEG05SEG16SEG27SEG38SEG49SEG510SEG611SEG712LCD101LCD_4COM*8SEG
