变电所停送电操作程序

地面变电所停送电制度范本一、停送电的目的和依据1.1 目的为了确保地面变电所的运行安全和电力供应可靠，维护设备设施的正常运行，减少事故发生的风险，特制定本停送电制度。

1.2 依据本停送电制度制定依据《电力维护管理规程》、《电力设备运行规程》以及相关的法律法规、规范和技术规程。

二、适用范围本停送电制度适用于地面变电所内的设备维护、检修、运行以及其他情况下的停电和送电操作。

三、停送电程序3.1 停电程序（1）工作准备：停电操作前，相关人员应穿戴好个人防护装备，核对停电指令以及停电范围，做好相关设备的标示和封锁。

（2）通知停电：经过核实工作准备无误后，通知相关部门或设备运维人员，以确保停电操作的安全进行。

（3）开关操作：按照停电指令，依次关闭变电所内的开关设备，确保电力供应完全切断。

（4）设备准备：在电力完全切断后，进行设备的停止运行、拆卸或维修。

（5）工作结束：设备维护、检修或其他需要的工作完成后，重新启动和检修设备，准备送电。

3.2 送电程序（1）工作准备：送电操作前，相关人员应核对送电指令以及送电范围，并保证送电设备和线路的正常运行状态。

（2）通知送电：经过核实工作准备无误后，通知相关部门或设备运维人员，以确保送电操作的安全进行。

（3）开关操作：按照送电指令，依次启动并关闭变电所内的开关设备，确保电力供应恢复正常。

（4）设备检查：检查送电后设备的运行情况，确保设备正常运行。

（5）工作结束：送电操作完成后，报告相关部门或设备运维人员。

四、安全措施4.1 施工标准进行停送电操作期间，必须按照相关的施工标准和操作规程进行操作，确保人员和设备的安全。

4.2 操作人员操作人员必须具备相应的岗位资格和操作经验，参加相关的培训和考核，并持证上岗。

4.3 个人防护停送电操作人员必须穿着符合规定的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等，确保自身安全。

4.4 设备防护停送电过程中，必须在设备开关上进行标识和封锁，防止误操作以及他人的非授权接触设备。

燎原变电所停送电操作程序一、正常运行状态：3568下燎线运行，633燎原线热备用二、计划检修（一）、3568下燎线运行转检修，633燎原线热备用转运行状态操作程序首先验明633燎原进线（Ⅱ回路进线）是否带电，如带电，可安排检修工作。

期间全矿为单回路供电，供电能力、可靠性均降低。

先通知生产调度室停止井下、地面一切生产活动及需要停电的回路（用户），只保证井下局扇及主扇运转，井下排水泵、水源井泵停止抽水、后山石场停机，最大限度降低负荷，再断开洗煤Ⅰ、风选、Ⅱ台变、压风高压回路，待总电流降到最小（不大于110A）后，再合上633燎原进线开关，断开Ⅰ回进线601开关，6016下刀闸，6011上刀闸（线、母刀闸），断开35KV燎下油开关，拉开35KV进线刀闸，再向生产调度室汇报，最后向渭南电力调度汇报燎原变电所此时的运行状态。

检修期间井下、地面停止一切生产活动，只保证井下局扇、排水泵及主扇运转。

（二）、3568下燎线运行，633燎原线热备用转检修状态操作程序此时全矿为单回路供电，供电可靠性降低，先通知矿生产调度室停止井下、地面一切生产活动只供检修用电，确保井下局扇、排水、主扇及斜井人车运转，降低负荷。

向渭南电力调度汇报燎原变电所此时的运行状态。

（三）、正常检修工作必须提前通知矿生产调度室及矿领导。

线路检修工作必须提前一个工作日将停电申请传真到渭南电力调度，并得到电话批复，停电当天停电联系人持停电申请到下峪口变电站办理停电手续。

燎原变电所内的进线开关、刀闸及变压器检修，由变电所值班员向渭南电力调度以电话的形式申请，并得到电话批复。

燎原变电站进线开关及刀闸由渭南电力调度调管，燎原变电所值班员必须严格接受操作命令、及时复令。

三、事故情况（一）、3568下燎线突然失压时，633燎原线热备用转运行状态操作程序首先验明633燎原进线（Ⅱ回路进线）是否带电，如带电，先断开电容器开关、井下Ⅰ、Ⅱ回，洗煤Ⅰ，下广场、风选、Ⅱ台变、压风，瓦斯抽放泵Ⅰ、Ⅱ回开关，再断开Ⅰ回进线601开关，然后合上633燎原进线开关，最后拉开Ⅰ回进线6016下刀闸、6011上刀闸（线、母刀闸），断开35KV燎下油开关，拉开35KV进线刀闸，倒闸操作完成供电正常后向生产调度室汇报，生产调度室命令井下及地面停止一切生产活动，井下撤离人员，待主扇运转正常后，由调度室命令是否送井下Ⅰ、Ⅱ回电（根据井下瓦斯情况），接到调度室命令送井下Ⅰ、Ⅱ回电后，向生产调度室汇报井下Ⅰ、Ⅱ回供电正常，井下变电硐室根据调度命令送电，送电顺序先风专再动力。

机电队变电所供电系统停送电工作流程机电队变电所供电系统停送电工作流程一、井下供电系统停送电管理规定1、计划检修停送电时工作流程：（1）值班配电工接到《审批单》和安全技术措施，按照措施规定时间汇报集控中心和队值班干部，同意停电后配电工正确填写操作票，施工负责人、安全监护人签字，配电工戴齐绝缘用具确认所停设备与《审批单》所停设备一致，观察设备电流显示为零时，监护人监护唱票配电工复诵操作。

操作完毕后在相关设备上悬挂"有人工作，禁止合闸'警示牌，发放停送电联系牌。

（2）检修结束后回复原供电方式时，由用户单位派专人持停送电联系牌，到变电所申请送电并签字。

配电工汇报集控中心和队值班干部。

2、变电所接、甩负荷停送电工作流程：（1）用户派单位专人持审批单到所在变电所申请停送电或接、甩负荷操作，用户联系人必须在《外来人员登记》记录上签字。

值班配电工接到《审批单》认真仔细检查《审批单》工作内容及事项，《审批单》必须有接、甩火开关编号名称（接火后整定值），汇报集控中心和队值班干部，同意停电后，配电工正确填写操作票，配电工戴齐绝缘用具确认所停设备与《审批单》所停设备一致，观察设备电流显示为零时，用户联系人监护唱票，配电工按照规定操作。

操作完毕后在相关设备上悬挂"有人工作，禁止合闸'警示牌，发放停送电联系牌。

（2）若干用户共用同一电源时，其中某一单位因检修或其他工作而影响其他用户时，必须在审批单中逐一说明，向集控中心汇报时必须说明受影响单位及负荷名称，集控中心通知受影响用户做好停送电准备工作。

3、变电所临时紧急停送电时做以下程序：（1）井下变电所临时紧急停送电a、因设备故障或其他原因，井下变电所需要临时停电时，当班配电工必须向队值班领导汇报，请示集控中心获准后方可执行；b、出现危及人身安全和供电系统安全的紧急情况时，配电工可先应急操作，再向队值班领导和集控中心汇报；c、故障排除后，变电所恢复正常运行，受影响单位必须派专人到变电所申请送电时必须与队值班领导和集控中心汇报，配电工必须做好电话记录，并在相关运行记录上签字；d、涉及到瓦斯影响和掘进工作面的单位，必须由瓦斯检查员现场瓦斯浓度，确认正常后，方可到变电所申请送电，执行瓦斯检查员、用户专人、配电工三方在运行记录上签字，签字后经集控中心、系统运行部、队值班干部同意后方可送电。

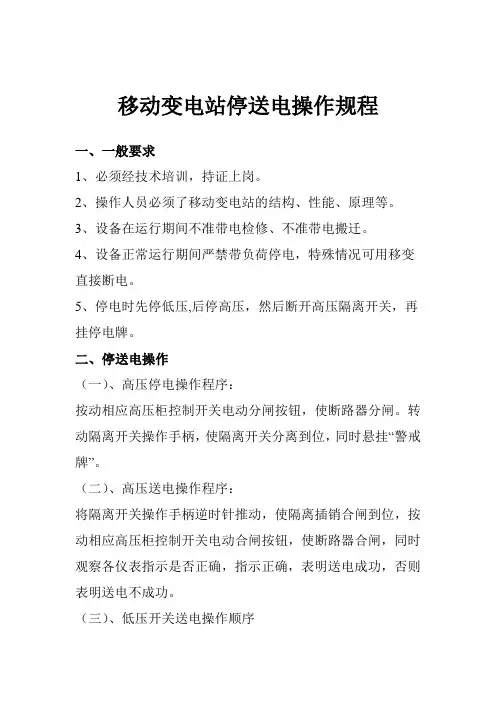

移动变电站停送电操作规程
一、一般要求
1、必须经技术培训，持证上岗。

2、操作人员必须了移动变电站的结构、性能、原理等。

3、设备在运行期间不准带电检修、不准带电搬迁。

4、设备正常运行期间严禁带负荷停电，特殊情况可用移变直接断电。

5、停电时先停低压,后停高压，然后断开高压隔离开关，再挂停电牌。

二、停送电操作
（一）、高压停电操作程序：
按动相应高压柜控制开关电动分闸按钮，使断路器分闸。

转动隔离开关操作手柄，使隔离开关分离到位，同时悬挂“警戒牌”。

（二）、高压送电操作程序：
将隔离开关操作手柄逆时针推动，使隔离插销合闸到位，按动相应高压柜控制开关电动合闸按钮，使断路器合闸，同时观察各仪表指示是否正确，指示正确，表明送电成功，否则表明送电不成功。

（三）、低压开关送电操作顺序
1、送电前的试验：
将开关操作手柄由闭锁位置打向送电位置，开关保护部分得电，窗口初始化后显示整定状态及短路、过载电流倍数、电压显示整定等，按下漏电显示按钮，此时显示漏电故障并闭锁，开关不能合闸；按下过流试验按钮，显示短路故障，开关闭锁不能合闸。

以上两相试验均需手动复位后才能重新合闸送电。

2、送电：
按动合闸按钮2秒钟，开关断路器合闸，窗口显示工作电压及开关工作电流，同时显示合闸状态。

3、试验：
开关合闸后，按下漏电试验按钮，窗口显示漏电故障和电缆漏电接地电阻值，同时开关跳闸并闭锁，则漏电保护功能正常；按下过流试验按钮，窗口显示短路故障和短路电流值，同时开关跳闸并闭锁，则短路保护功能正常。

若进行二次送电，将开关合闸手柄搬到分闸位置，手动复位后进行送电。
