木材显微切片的制作
(1) 水煮：水煮的目的是软化木材，排出木材内的空气，便于切片。水煮的时间一般根据木材的软硬
程度来定，对于轻的、软的木材通常软化 3～4 h，对 于重的、硬的木材通常软化 6～8 h。这个软
化的时间也没有严格的规定，通常我们会边煮边试切，如果能切下来就不需要再软化。
(2) 切片：切片过程是一个很重要的过程。通常我们要做三个面的切片，横切片、径切面以及弦切面
。横切面的厚度一般控制在 14～15um，径切面和弦切面的厚度一般控制在10um左右。
(3) 染色：染色的目的是便于微观构造的观察。染色我们通常用浓度为3%的番红溶液来染色，染色的
时间通常为4～6h，这个时间也是没有特别的严格规定，如果我们的切片非常薄，那么可以染上12h以
上。
(4) 脱水、脱脂：脱水、脱脂的目的是将切片中的水分以及一些抽提物脱干净，使切片中没有杂质的
存在，便于微观构造的观察。脱水我们通常选用不同浓度的酒精从低到高依次脱水，采用的不同浓度
为 35%、50%、65%、75%、85%、95%、 以及无水乙醇，每个浓度脱水10min。脱脂是采用二甲苯来脱
脂的，脱脂时间 5～10min。
(5) 封片：封片前我们一定要将盖玻片和载玻片洗干净，然后用剪刀将三个切面修理得方方正正，放在
载玻片上，在盖玻片上均匀地涂上一层中性树脂胶，轻轻地压在载玻片上，然后慢慢地将里面的气泡排
出来。注意：在整个切片的制作过程中我们的手一定不要触摸到切片，以免有手纹的出现影响其木材构
造的观察。
木材学笔记：（有整理的一定要会，其他的还要自己结合书和笔记）
第一章:木材的宏观构造与识别
1、树木生长是高生长（顶端生长、初生长）和直径生长（次生长、侧向生长）的共同作用结果。
树木的生长包括高生长和直径生长。树木中木质部的绝大部分是由直径生长形成，它是形成层原始细胞分生的结果。
所以木材的形成主要经过三个重要过程：形成层母细胞的分裂形成新（子）细胞；新生细胞和组织充分分化和成熟；成熟细胞的蓄积。
2、形成层原始细胞分为：1）射线原始细胞-分生出木射线和韧皮射线; 2）纺锤形原始细胞-分生出导管、管胞、木纤维等。
3心边材对材性和加工工艺的影响
心边材在解剖构造上变化有限，在含水率相同时，心材由于浸渗物质较多，有时比边材材色深、重量略高（5%以上）、心材略硬、重、质脆，由于边材含有适于菌虫生长的养料故而招致腐朽、虫蛀。心材浸渗物对菌虫有毒，故键全心材较边材耐久。心材物质沉积在胞腔对气体和液体的渗透有不良影响，防腐改性等影响药液的渗透，心边材颜色的差异是细木工镶嵌工艺的很好材料。但对胶合板制造因材色不一，会影响板面外观，对造纸纤维工业来说，需增加漂白工艺，否则会影响产品表观质量。
4、早晚材比较
（1）构造上
①早材在年轮内侧，生长初期形成，颜色浅，晚材则相反。
②早材细胞腔大壁薄，长度略短于晚材，宽度大于晚材。如：水曲柳、柞木的早材导管的细胞腔肉眼下都能看见。
（2）材性上
①早材较松软，密度小，晚材较致密，硬重，密度大。
②早材强度小耐磨性差，晚材强度大耐磨性好。
③早材横向干缩小，晚材横向干缩大。
5、阔叶材管孔的排列及分布 ：
（1）环孔材（2）散孔材（3）半环孔材或半散孔材（4）辐射孔材（5）切线孔材（6）交叉孔材（或称花样孔材）
6、阔叶材管孔的组合
(1) 单管孔 (2) 复管孔 (3) 管孔链 (4) 管孔团
7、环孔材晚材管孔排列：
①星散排列：管孔大多单独，分布均匀或比较均匀，呈星散排列如：水曲柳，橡树。

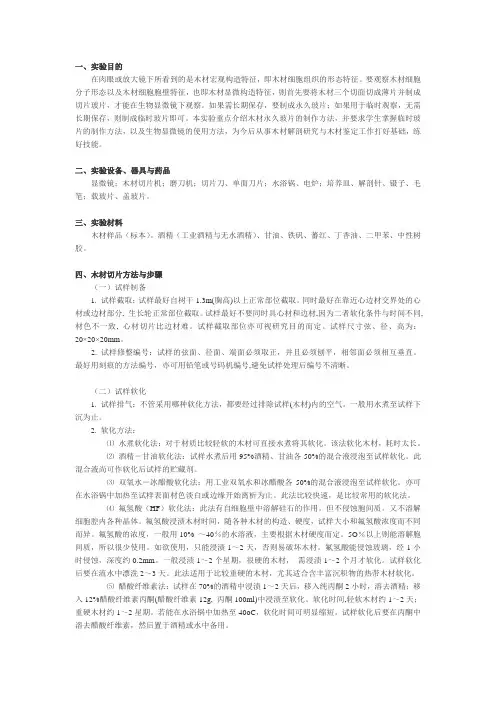

一、实验目的
在肉眼或放大镜下所看到的是木材宏观构造特征，即木材细胞组织的形态特征。要观察木材细胞分子形态以及木材细胞胞壁特征，也即木材显微构造特征，则首先要将木材三个切面切成薄片并制成切片玻片，才能在生物显微镜下观察。如果需长期保存，要制成永久玻片；如果用于临时观察，无需长期保存，则制成临时玻片即可。本实验重点介绍木材永久玻片的制作方法，并要求学生掌握临时玻片的制作方法，以及生物显微镜的使用方法，为今后从事木材解剖研究与木材鉴定工作打好基础，练好技能。
二、实验设备、器具与药品
显微镜；木材切片机；磨刀机；切片刀、单面刀片；水浴锅、电炉；培养皿、解剖针、镊子、毛笔；载玻片、盖玻片。
三、实验材料
木材样品（标本）。酒精（工业酒精与无水酒精）、甘油、铁矾、蕃红、丁香油、二甲苯、中性树胶。
四、木材切片方法与步骤
（一）试样制备
1. 试样截取：试样最好自树干1.3m(胸高)以上正常部位截取。同时最好在靠近心边材交界处的心材或边材部分, 生长轮正常部位截取。试样最好不要同时具心材和边材,因为二者软化条件与时间不同,材色不一致, 心材切片比边材难。试样截取部位亦可视研究目的而定。试样尺寸弦、径、高为：20×20×20mm。
2. 试样修整编号：试样的弦面、径面、端面必须取正，并且必须刨平，相邻面必须相互垂直。最好用刻痕的方法编号，亦可用铅笔或号码机编号,避免试样处理后编号不清晰。
（二）试样软化
1. 试样排气：不管采用哪种软化方法，都要经过排除试样(木材)内的空气。一般用水煮至试样下沉为止。
2. 软化方法：
⑴ 水煮软化法：对于材质比较轻软的木材可直接水煮将其软化。该法软化木材，耗时太长。
⑵ 酒精－甘油软化法：试样水煮后用95%酒精、甘油各50%的混合液浸泡至试样软化。此混合液尚可作软化后试样的贮藏剂。
⑶ 双氧水－冰醋酸软化法：用工业双氧水和冰醋酸各50%的混合液浸泡至试样软化。亦可在水浴锅中加热至试样表面材色淡白或边缘开始离析为止。此法比较快速，是比较常用的软化法。
第五章 构造
第一节 区域构造轮廓
一、研究区大地构造位置
实习区西部为鄂尔多斯克拉通块体及周边狭长形断陷盆地带，东部为华北环形裂谷盆地及其周边的山岭带。处于华北板块中部，位于北北东向太行山东北端与东西向燕山山脉接壤处。该区受两个方向的运动作用控制，属板内强变形带，因此各种构造现象集中发育（附图IV）。
二、区域构造
区内构造发育，主要有164背斜、太平山向斜以及图区外的孤山口复杂褶皱，断裂构造发育有走向断裂系和横向断裂，岩体发育有脆韧性剪切带，以及黄山店褶皱-冲断构造等。
三、研究区总体构造特征
区内地质研究程度较高，地层发育较全并可与华北地台其它地区对比，区域上主要由房山侵入体及围绕其分布的多期多形式断层和褶皱组成。周口店一带各种构造现象集中发育，成为板内浅变质岩构造地质构造研究的典型地区。
第二节 褶皱
实习区内褶皱构造发育良好，其中包括东西向褶皱和北北东向褶皱。东西向褶皱是指以早期褶叠层的顺层面理作为变形面所铸就的东西向印支主期褶皱，前期的剥离断层及推覆构造，连同残余的原生层理，都作为褶皱变形卷入这一构造之内。区内主要有164背斜、太平山向斜以及图区外的孤山口复杂褶皱。
一、164背斜
164背斜（图5-1 164背斜素描图）分布于太平山向斜的南侧，展布于162.9高地至牛口峪一带，近东西向延伸，区内长度约有400m，枢纽向东倾伏，轴面近于直立，属直立倾伏褶皱。其转折端圆滑（图5-2 164背斜倾伏态示意图），两翼较平缓。其核部主要出露马家沟组灰岩，两翼为石炭系至二叠系地层。
164背斜转折端及南翼均发育次级褶皱，并伴生有同期小构造，根据形成时期不同可分为三期：
1、早期小构造
1）石香肠构造
在164背斜的南翼可以观察到比较强硬的白云质灰岩和较软弱的泥质灰岩相间导致的石香肠构造。香肠体内部形成了垂直层面的张裂隙，并为方解石脉等矿物充填。
2）火炬状节理
发育在中厚层灰岩中，由两组雁列式张节理组成的共轭剪切带，被方解石填充，最大主应力方向为竖直方向（图5-3 火炬状张节理素描图）。
