人防工程技术交底

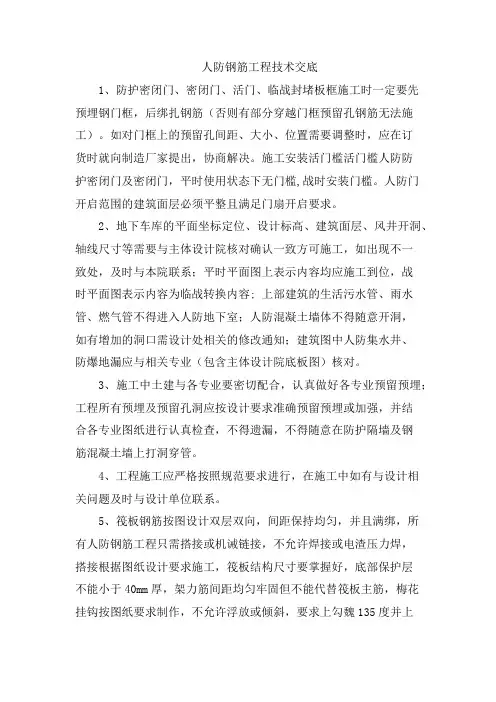

人防钢筋工程技术交底

1、防护密闭门、密闭门、活门、临战封堵板框施工时一定要先预埋钢门框，后绑扎钢筋（否则有部分穿越门框预留孔钢筋无法施工）。如对门框上的预留孔间距、大小、位置需要调整时，应在订货时就向制造厂家提出，协商解决。施工安装活门槛活门槛人防防护密闭门及密闭门，平时使用状态下无门槛,战时安装门槛。人防门开启范围的建筑面层必须平整且满足门扇开启要求。

2、地下车库的平面坐标定位、设计标高、建筑面层、风井开洞、轴线尺寸等需要与主体设计院核对确认一致方可施工，如出现不一致处，及时与本院联系；平时平面图上表示内容均应施工到位，战时平面图表示内容为临战转换内容; 上部建筑的生活污水管、雨水管、燃气管不得进入人防地下室；人防混凝土墙体不得随意开洞，如有增加的洞口需设计处相关的修改通知；建筑图中人防集水井、防爆地漏应与相关专业（包含主体设计院底板图）核对。

3、施工中土建与各专业要密切配合，认真做好各专业预留预埋；工程所有预埋及预留孔洞应按设计要求准确预留预埋或加强，并结合各专业图纸进行认真检查，不得遗漏，不得随意在防护隔墙及钢筋混凝土墙上打洞穿管。

4、工程施工应严格按照规范要求进行，在施工中如有与设计相关问题及时与设计单位联系。

5、筏板钢筋按图设计双层双向，间距保持均匀，并且满绑，所有人防钢筋工程只需搭接或机诫链接，不允许焊接或电渣压力焊，搭接根据图纸设计要求施工，筏板结构尺寸要掌握好，底部保护层不能小于40mm厚，架力筋间距均匀牢固但不能代替筏板主筋，梅花挂钩按图纸要求制作，不允许浮放或倾斜，要求上勾魏135度并上下绑扎牢固。人防工程外墙施工要求500高，墙止水钢板下部拉结筋挂好，如果遇到止水板时需要断开焊止水板两侧，止水板搭接50毫米以上，要求双面满焊但不能有焊漏现象，通过墙的转角部位止水钢板围成弯双面焊；

6、墙筋间距尺寸控制准确@450X450mm梅花挂钩牢挂均匀，人防门底坎设有八字加固筋300mm墙2根同墙体筋，400mm墙3根，不能遗漏，墙体钢筋按图施工，墙筋底部压脚筋不能遗漏，随筏板下部水平筋按墙体间距升到筏板，如果图纸没有设计，人防特殊要求。墙筋顶部有钢筋拐对抱，有偏向里侧锚进顶板，另外临空墙向两侧锚固，钢筋工下料前需看好图纸，按图施工，不能随意改为直锚；

精品文档-可编辑

1、钢筋部分

（1）拉结筋布置：底板、防护密闭墙体、顶板、防倒塌楼梯梯段板双层钢筋网片之间的拉结钢筋布置，应注重三点：一是梅花形布置，间距不大于500mm；二是拉钩要拉在纵横筋交点，拉在上下皮钢筋外层钢筋上；三是拉结筋两端弯钩要做135度，弯钩直线段长度不小于拉结筋直径的6倍且不小于50mm。

（2）底板、侧墙、顶板钢筋的间距一定要达到设计要求（允许误差±5mm）；在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋应放在梁的主筋下面。

（3）钢筋的锚固和绑扎搭接长度：人防部分对钢筋的锚固和绑扎搭接长度较平常民用建筑更长，应严格遵照图纸、规范要求。

（4）染毒集水坑、集水坑、通风竖井、电缆井等坑壁钢筋应锚固在底板内，标高应以建筑地面标高控制，并考虑盖板厚度。

2、门框墙钢筋布设及门框安装

门框墙及门框两侧墙柱钢筋布置要注重以下几点：

（1）门框墙钢筋骨架尺寸要控制好，考虑到闭锁孔尺寸，钢筋骨架可 精品文档-可编辑

以上下可以留30mm，左右留40mm；

（2）门框四角均部有斜向加强插筋，人防门门洞四角的内外侧，应配置2跟直径16（图纸有要求的按图纸要求施工）的螺纹斜向钢筋，长度应不小于1M。；门框上下方加设的纵向加强筋，锚入两侧墙柱的锚固长度要符合规范要求；

（3）门框两侧墙柱水平套箍间距要严格按照图纸要求，特别是安装门框后，因门框锁槽布置影响间距的，要及时调整，锁槽尺寸大于一个间距的，要在锁槽上下侧附设加强套箍；

（4）防护密闭门上方加设的卧梁，要注重卧梁方向；卧梁的主筋要锚入两侧墙柱体内，并满足锚固要求；梁箍筋要全长布置到头；

（5）门框下口标高应与下口暗梁顶面标高一致，而非建筑地面标高；

（6）门框墙严禁有蜂窝、孔洞、漏筋等现象。其他部位施工中也应尽量避免蜂窝、孔洞、漏筋等现象，保证工程达到整体均衡的防护。

工程

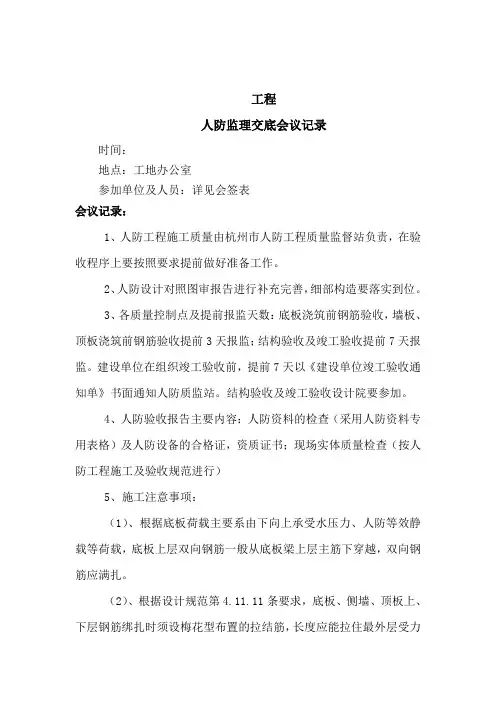

人防监理交底会议记录

时间：

地点：工地办公室

参加单位及人员：详见会签表

会议记录：

1、人防工程施工质量由杭州市人防工程质量监督站负责，在验收程序上要按照要求提前做好准备工作。

2、人防设计对照图审报告进行补充完善，细部构造要落实到位。

3、各质量控制点及提前报监天数：底板浇筑前钢筋验收，墙板、顶板浇筑前钢筋验收提前3天报监；结构验收及竣工验收提前7天报监。建设单位在组织竣工验收前，提前7天以《建设单位竣工验收通知单》书面通知人防质监站。结构验收及竣工验收设计院要参加。

4、人防验收报告主要内容：人防资料的检查（采用人防资料专用表格）及人防设备的合格证，资质证书；现场实体质量检查（按人防工程施工及验收规范进行）

5、施工注意事项：

（1）、根据底板荷载主要系由下向上承受水压力、人防等效静载等荷载，底板上层双向钢筋一般从底板梁上层主筋下穿越，双向钢筋应满扎。

（2）、根据设计规范第4.11.11条要求，底板、侧墙、顶板上、下层钢筋绑扎时须设梅花型布置的拉结筋，长度应能拉住最外层受力

钢筋，数量必须按照设计要求设置。底板钢筋的支架底脚，应垫在垫块上，不能直接支到垫层上，否则就要在支架立柱靠近下端焊上止水翼环。

（3）、人防门槛，门框墙的制作：非活置式人防门中，钢筋砼人防门槛一次翻出，建筑标高一般为150。活置式门槛（如坡道处）门框底框L100角钢要求与底板建筑地面平活门槛坡道处与建筑找平层平。

（4）、人防预埋套管、预留孔洞的位置应正确，固定可靠，孔洞周边钢筋加固处理应符合设计要求（每个角2A16，长1米）

（5）、人防门的门扇吊钩应钩住顶板上层钢筋，吊钩应放置在门扇宽度的中点以门轴为圆心转过450处。

（6）、墙面粉刷面与防护密闭门、密闭门门框平。

（7）、临战封堵凹槽设置与活门槛的做法要明白，封堵凹槽要求100×100，角钢框外露，竣工验收前预留好。

6、必须掌握：

（1）、钢筋混凝土人防墙体模板、防护单元分隔处的混凝土梁模板安装时，不得采用带套管的穿墙螺栓，应采用设止水翼环的一次性螺栓，避免在墙体和梁上造成孔洞。

人防工程安全技术交底

一、任务背景

人防工程是指为了保护人民生命财产安全而建设的防护设施和工程。为了确保人防工程的安全运行和使用，必须进行安全技术交底，使相关人员了解人防工程的特点、安全操作规程以及应急处理措施，提高安全意识和应对能力。

二、交底内容

1. 人防工程概述

人防工程的定义、分类、作用和重要性。

人防工程的基本构成和主要设施。

2. 人防工程的安全要求

人防工程施工过程中的安全措施。

人防工程使用过程中的安全要求和注意事项。

3. 人防工程的安全操作规程

人防工程设备的正确使用方法。

人防工程设备的日常维护和保养。

4. 人防工程的应急处理措施

火灾、泄露、事故等突发情况的应急处理方法。

人防工程设备故障的应急处理方法。

5. 人防工程的安全检查与监管 定期进行人防工程的安全检查。

人防工程的日常监管和管理。

三、交底对象

1. 人防工程施工人员

施工人员必须了解人防工程的安全要求和操作规程，确保施工过程中的安全。

2. 人防工程使用人员

使用人员必须了解人防工程的安全要求和操作规程，掌握应急处理措施，确保人防工程的安全使用。

3. 人防工程管理人员

管理人员必须了解人防工程的安全要求和监管措施，负责人防工程的日常管理和安全检查。

四、交底形式

1. 会议形式

召开专门的人防工程安全技术交底会议，邀请相关人员参加。

2. 培训形式

组织专门的人防工程安全技术培训，邀请专家进行讲解。

3. 现场指导形式

在人防工程施工现场进行安全技术交底，由专业人员进行指导和演示。

五、交底效果评估

1. 考核测试 对参预交底的人员进行考核测试，测试内容包括人防工程的基本知识、安全操作规程和应急处理措施等。

2. 实际操作演练

组织参预交底的人员进行实际操作演练，检验其掌握的安全操作技能和应急处理能力。
