GPIO 接口测试

  • 格式：doc
  • 大小：35.00 KB
  • 文档页数：2

GPIO接口测试步骤
一、设置硬件环境
连接VS子板从dm8168扩展出来的GPIO连接到了VS子板的J1接口
二、配置编译linux内核
1》在linux-2.6.37-psp04.00.00.12/arch/arm/mach-omap2/ board-ti8168evm.c文件的558行添加TI816X_MUX(SC1_DATA, OMAP_MUX_MODE2),
TI816X_MUX(SC0_DET, OMAP_MUX_MODE2),
配置GP0[24] GP1[9]管脚为GPIO管脚
2》配置linux内核使能Device Drivers –》GPIO Support –》/sys/class/gpio
三、启动开发板
四、创建GPIO节点
echo 24 > /sys/class/gpio/export
echo 41 > /sys/class/gpio/export
五、设置GPIO方向
cd /sys/class/gpio/gpio24
echo "out" > direction
cd /sys/class/gpio/gpio41
echo "out" > direction
六、改变GPIO值
cd /sys/class/gpio/gpio24
echo 1 > value
cd /sys/class/gpio/gpio41
echo 1 > value
使用万用表测量VS子板–》JP1 –》1 或3管脚为高电平
cd /sys/class/gpio/gpio24
echo 0 > value
cd /sys/class/gpio/gpio41
echo 0 > value
使用万用表测量VS子板–》JP1 –》1 或3管脚为低电平
七、运行C测试程序
运行gpio0-24-test 或gpio1-9-test测试例程，使用示波器可以看到频率为1HZ的方波
一、Follow these steps for controlling the GPIO lines from sysfs entries
a. Export, which GPIO pin you want to control. Below steps are done with respect to GPIO30 (an example
$ echo 30 > /sys/class/gpio/export
b. Change the GPIO pin direction to in/out
$ echo "out" > /sys/class/gpio/gpio30/direction
$ echo "in" > /sys/class/gpio/gpio30/direction
c. Changing the value
$ echo 1 > /sys/class/gpio/gpio30/value
$ echo 0 > /sys/class/gpio/gpio30/value
d. Unexport the GPIO pin
$ echo 30 > /sys/class/gpio/unexport
Sysfs entries are created from 0 - 63 in case of DM816X because it has two GPIO banks 0 and 1.
Note: GPIO's which are used already in the drivers can not be control from sysfs, unless untill driver export that particular pin.
Run these commands for knowing what are the GPIO's already requested in the drivers.
$ mount -t debugfs debugfs /sys/kernel/debug
$ cat /sys/kernel/debug/gpio。

合集下载

GPIO和WTD功能测试规范

GPIO和WTD功能测试规范

研祥智能科技股份有限公司测试规范MTD-CS-124 A0GPIO和WDT功能测试规范（共 6 页）起草：张宁 2009.6.23审核：卢栋才 2009.6.23批准：卫海龙 2009.6.23研祥智能科技股份有限公司技术管理本部发布QR-STA-017 版本：A0目次前言 (I)修订履历 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4要求 (1)4.1GPIO要求 (1)4.2WDT要求 (1)5试验方法 (1)5.1试验环境条件 (1)5.2GPIO测试方法 (1)5.3WDT测试方法 (2)前言本规范由研祥智能科技股份有限公司技术管理本部中试部提出并归口管理。

本规范起草部门：中试部本规范起草人：张宁本规范审核人：卢栋才本规范批准人：卫海龙修订履历版本变更内容变更理由修订人/日期A0 新制无张宁2009.6.3GPIO和WDT功能测试规范1范围本规范适用于GPIO、WDT功能的验证测试，是公司板卡、整机等系列产品上GPIO接口功能和WDT 功能评定的依据。

2规范性引用文件无3术语和定义3.1GPIO 通用可编程输入输出口 General Purpose Input Output输出可用于获取传感器状态、高低电平、低速信号等功能。

备注：目前公司使用的可提供GPIO接口的有南桥芯片，SuperIO芯片，基于SMBUS总线的PCA9534芯片。

3.2WDT Watch Dog Timer是一个定时器电路,计时器超时事件响应。

能在程序在设定的时间产生中断或系统复位。

备注：目前公司使用的可提供WDT功能的有南桥芯片，SuperIO芯片。

4要求4.1GPIO要求GPIO输出pin脚能编程输出高/低电平，输入pin脚能正常侦测输出脚的电平。

4.2WDT要求WDT功能激活后，能准时发出复位或中断信号，导致系统复位或相应中断服务程序的执行。

5试验方法5.1试验环境条件工作温度：15℃-35℃相对温度：45％-75％大气压力：86kPa-106kPa5.2GPIO测试方法a)将GPIO接口定义中信号的输入与输出按说明书定义短接。

gpio实验报告总结

gpio实验报告总结

GPIO实验报告总结一、实验目的与背景本次GPIO实验的主要目的是深入了解GPIO（General Purpose Input/Output）接口的工作原理和应用，通过实际操作和数据分析，提高对嵌入式系统硬件接口的理解和掌握。

实验背景是基于当前嵌入式系统在各种应用中的普及，GPIO 接口作为其中重要的硬件接口，对于理解嵌入式系统的运作方式具有重要意义。

二、GPIO基础知识GPIO接口是一种通用输入输出接口，它允许CPU与外部设备或传感器进行通信。

通过设置GPIO引脚的电平状态，CPU可以向外部设备发送数据，同时也可以接收外部设备发送的数据。

在嵌入式系统中，GPIO接口被广泛应用于各种硬件设备的控制和数据采集。

三、实验设备与工具本次实验使用的设备包括开发板、杜邦线、电源适配器、串口调试工具等。

其中，开发板提供了丰富的GPIO接口和外设接口，方便我们进行实验操作。

串口调试工具用于实时监控和调试实验过程。

四、实验步骤与操作连接实验设备：将开发板与电源适配器连接，为开发板提供稳定的电源。

使用杜邦线连接开发板的GPIO接口和外设接口，确保连接可靠。

编写程序：根据实验要求，编写相应的程序代码。

在程序中，我们需要配置GPIO引脚的工作模式（输入或输出），并控制引脚的电平状态进行数据传输。

下载程序：将程序代码下载到开发板中，启动程序。

实验操作：通过串口调试工具观察程序的运行状态和GPIO引脚的电平变化。

根据实验要求，进行相应的操作，如读取传感器数据、控制外部设备等。

记录数据：在实验过程中，记录关键步骤的实验数据和结果，以便后续分析和解释。

五、实验数据与结果通过实验操作，我们获得了以下数据和结果：GPIO引脚配置成功，可以正常工作在输入或输出模式。

通过GPIO接口成功读取了传感器数据，数据准确无误。

通过GPIO接口成功控制了外部设备，实现了预期的功能。

在实验过程中，记录了详细的实验数据和结果，包括GPIO引脚的电平状态、传感器数据、外部设备控制状态等。

gpio与pwm功能测试方法

gpio与pwm功能测试方法

gpio与pwm功能测试方法
GPIO（通用输入输出）和PWM（脉冲宽度调制）是嵌入式系统中常见的功能，用于控制和处理外部设备和信号。

下面我将从多个角度介绍它们的功能测试方法。

首先，对于GPIO功能的测试，我们需要确认GPIO引脚的输入输出功能是否正常。

通常可以通过连接LED灯或按键等外部设备来测试。

对于输出功能，我们可以通过控制GPIO引脚输出高低电平来点亮或熄灭LED灯；对于输入功能，我们可以通过检测外部按键的状态变化来确认GPIO引脚的输入功能是否正常。

此外，还可以使用示波器或逻辑分析仪来监测GPIO引脚的电平变化，以验证其输出和输入功能是否符合预期。

其次，对于PWM功能的测试，我们需要确认PWM输出信号的频率和占空比是否符合要求。

通常可以通过连接示波器来监测PWM输出信号的波形，并通过测量周期和脉冲宽度来验证频率和占空比是否正确。

同时，也可以通过连接LED灯或舵机等外部设备来测试PWM输出信号对外部设备的控制效果，例如调节LED灯的亮度或舵机的转动角度。

另外，针对GPIO和PWM功能的测试，还可以通过编写测试程序来进行功能验证。

通过编写简单的GPIO控制程序和PWM输出程序，可以通过软件方式验证GPIO和PWM功能是否正常工作。

在测试程序中可以包括设置GPIO引脚的输入输出状态、读取输入引脚的状态以及配置PWM输出的频率和占空比等操作，通过观察程序的运行结果来确认功能是否正常。

总的来说，针对GPIO和PWM功能的测试方法可以包括硬件连接测试、示波器监测测试以及编写测试程序等多种方式，通过综合运用这些方法可以全面验证GPIO和PWM功能是否正常。

希望这些信息能够对你有所帮助。

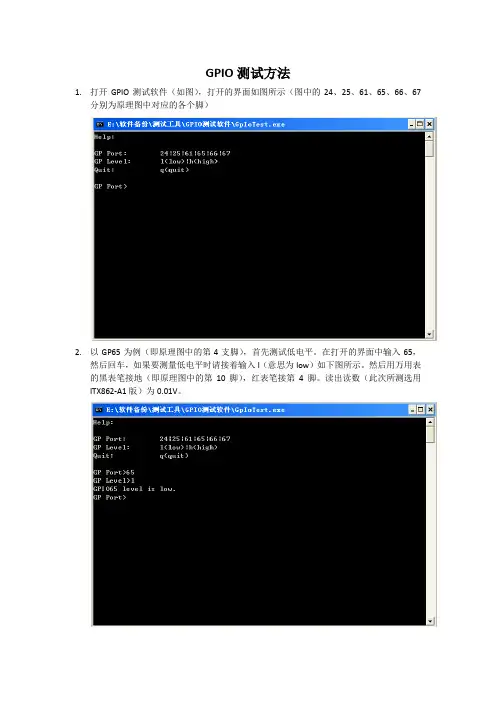

GPIO测试方法-张军
