IS型单级单吸清水离心泵安装使用说明书

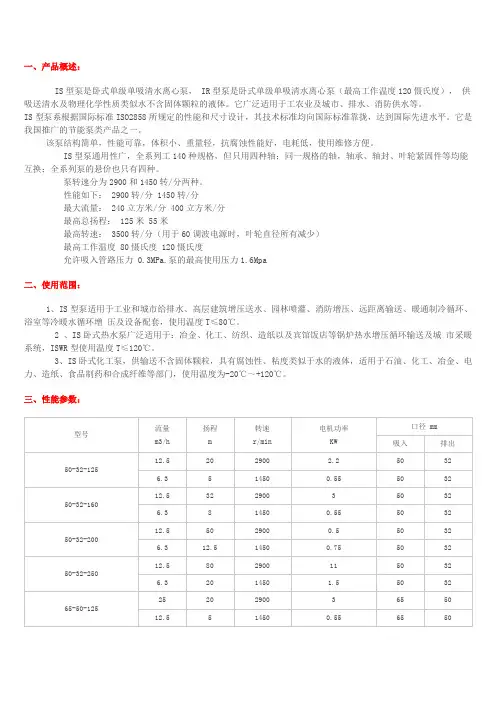

一、产品概述：

IS型泵是卧式单级单吸清水离心泵， IR型泵是卧式单级单吸清水离心泵（最高工作温度120慑氏度）， 供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

IS型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。

泵转速分为2900和1450转/分两种。

性能如下： 2900转/分 1450转/分

最大流量： 240立方米/分 400立方米/分

最高总扬程： 125米 55米

最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少）

最高工作温度 80慑氏度 120慑氏度

允许吸入管路压力 0.3MPa.泵的最高使用压力1.6Mpa

二、使用范围：

1、IS型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增 压及设备配套，使用温度T≤80℃。

2 、IS卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城 市采暖系统，ISWR型使用温度T≤120℃。

3、IS卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

三、性能参数：

型号 流量

m3/h 扬程

m 转速

r/min 电机功率

KW 口径 mm

目 录

一、概述····························································（1）

二、结构说明························································（1）

三、性能参数························································（3）

四、泵的装备与安装··················································（9）

五、操作与使用·····················································（10）

六、可能发生的故障及其排除方法·····································（11）

七、泵的外形图及尺寸表·············································（12）

八、安装图和尺寸表·················································（14）

九、成套供应范围···················································（18）

一、概述

IS系列单级单吸清水离心泵，是全国水泵行业首批采用国际标准联合设计的新系列产品，具有性能参数范围广、效率高、结构紧凑，“三化”水平高和维修方便等优点。

IS系列单级单吸清水离心泵，使用于工矿、城镇，给排水和农田排灌。输送温度不高于80℃的清水或物理、化学性质类似于水的其他液体。其性能参数范围：

流量Q:6.3—400m3/h ，扬程H：5－125m ，转速n:2900r/min和1450r/min两种。

IS系列单级单吸清水离心泵共有二十九种基本型，为了满足用户更多额不同系性能要求，我厂采用了车扯小基本型叶轮外径的方法，从而加密了IS系列泵性能型谱，使用户对IS泵的选择更加灵活自如。

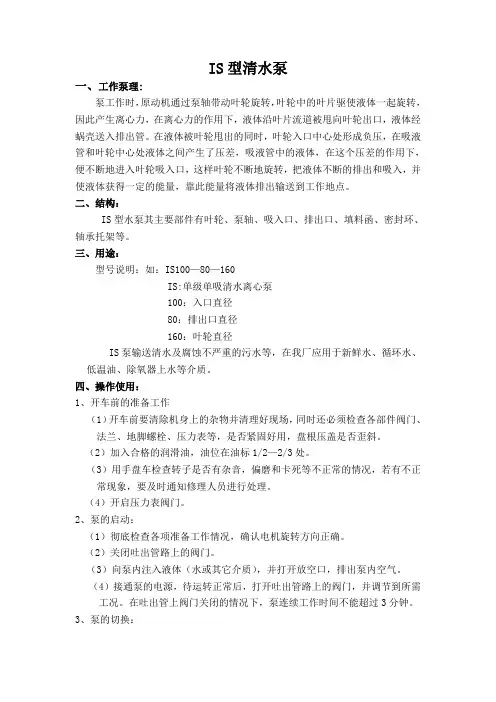

IS型清水泵

一、工作泵理:

泵工作时，原动机通过泵轴带动叶轮旋转，叶轮中的叶片驱使液体一起旋转，因此产生离心力，在离心力的作用下，液体沿叶片流道被甩向叶轮出口，液体经蜗壳送入排出管。在液体被叶轮甩出的同时，叶轮入口中心处形成负压，在吸液管和叶轮中心处液体之间产生了压差，吸液管中的液体，在这个压差的作用下，便不断地进入叶轮吸入口，这样叶轮不断地旋转，把液体不断的排出和吸入，并使液体获得一定的能量，靠此能量将液体排出输送到工作地点。

二、结构：

IS型水泵其主要部件有叶轮、泵轴、吸入口、排出口、填料函、密封环、轴承托架等。

三、用途：

型号说明：如：IS100—80—160

IS:单级单吸清水离心泵

100：入口直径

80：排出口直径

160：叶轮直径

IS泵输送清水及腐蚀不严重的污水等，在我厂应用于新鲜水、循环水、低温油、除氧器上水等介质。

四、操作使用：

1、开车前的准备工作

（1）开车前要清除机身上的杂物并清理好现场，同时还必须检查各部件阀门、法兰、地脚螺栓、压力表等，是否紧固好用，盘根压盖是否歪斜。

（2）加入合格的润滑油，油位在油标1/2—2/3处。

（3）用手盘车检查转子是否有杂音，偏磨和卡死等不正常的情况，若有不正常现象，要及时通知修理人员进行处理。

（4）开启压力表阀门。

2、泵的启动：

（1）彻底检查各项准备工作情况，确认电机旋转方向正确。

（2）关闭吐出管路上的阀门。

（3）向泵内注入液体（水或其它介质），并打开放空口，排出泵内空气。

（4）接通泵的电源，待运转正常后，打开吐出管路上的阀门，并调节到所需工况。在吐出管上阀门关闭的情况下，泵连续工作时间不能超过3分钟。

3、泵的切换： （1）首先做好备用泵的一切开车准备工作；

（2）关闭备用泵的出口阀门；

（3）向泵内注满介质，排出泵内气体；

（4）接通备用泵的电源，待泵运转正常后逐渐打开出口管路上的阀门，同时慢慢关小待停泵的入口阀，当备用泵的出口系统压力正常后，再关闭待停泵的出口阀；

IS离心式清水泵结构及安装使用说明

IS清水泵 IS离心式清水泵的结构说明：

1、IS清水泵 IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS清水泵 IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

3、IS清水泵 IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

4、IS清水泵 IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

5、IS清水泵 IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

6、IS清水泵 IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

7、IS清水泵 IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

◆ IS清水泵 IS离心式清水泵的结构图： 2

IS型清水泵性能参数表：

型号

转速

N

(r/min) 流量 Q 扬程

H

(m) 效率

η

（ %） 功率 P(Kw) 必须汽蚀余量
