规划设计　・１４５・　分析暖通空调工程中制冷系统管道设计及施工技术　曹　冰　赵志颖　（１．辽宁高科节能热电设计研究院；２．北京威宁谢工程咨询有限公司沈阳分公司）　【摘要】制冷系统管道建设是暖通空　调工程的要组成部分，在此环节中，我们需　要进行制冷系统管道设计与施工技术的具体　分析，以确保暖通空调工程系统的完善。　【关键词】暖通空调；制冷系统；施工　设计；管理深化　前言　在此过程中我们需要明确制冷系统管道　设计与施工技术对于暖通空调的必要性，对　其相关设计施工技术进行有效深化，确保其　暖通空调工程系统的建立健全　一、关于暖通空调工程中空调制冷管道　设计及安装要求　１．为了确保暖通空调工程的顺利开展，　我们需要遵循空调制冷管道设计规范进行具　体操作，制冷系统管道及管件与阀门的设计、　安装环节要符合工程技术规范，一般情况下，　我们要进行阀门型号、制冷系统管道、管件　的型号确认，进行其他相关设备的检验工作，　以确保其符合工程设计要求。与此同时，我　们要检验其质量证明书、出厂合格证是否符　合标准，确保管内的介质性能的稳定性，确　保与相关零件的密封材料与之相适应，更要　确保制冷剂液体管环节的有效安装，这样才　能有利于其液体支管引出环节的顺利运行。　与此同时，我们要确保气体支管引出环节的　实现，有利于对其间距距离的有效把握。　为了确保暖通空调工程的顺利实现，我　们也需要进行相关环节管道、管件的污物的　处理，对制冷剂与润滑油系统定期进行除锈　工作，在除锈完毕后，进行管口的封闭工作，　确保内外壁的干燥，确保其有效运行。与此　同时，我们也要注重制冷机与附属设备之间　的制冷管道的有效连接，确保坡向与坡度满　足实际设计的需要，在此环节中，我们要进　行制冷系统的建立健全，使安全阀系统有效　运行，确保开启与回座压力的规范要求。对　于氨制冷剂系统的管道、阀门等不能进行铜　合金材料的运用。氨系统的管道焊缝应进行　射线照相检验，在不能进行射线照相检验操　作的场合，可以实现超声波的利用检验，严　守其合格标准。　２．我们还要保证制冷系统阀门设计与安　装环节符合工程技术的需要，在其安装之前　要做好积极的准备工作，确保强度合格与良　好的严密性。我们对其压力要求要严格进行　规范，一般为阀门公称压力的１．５倍，其时　间要大于５分钟。在严密性试验中，其压力　为阀门公称压力的１．１倍，经过半分钟后，　如果确定不漏，就可以确定为合格。在后续　环节中，我们也需要保证阀体内的干燥，确　保阀门进出口处的封闭性，确保阀体的及时　清锈工作的进行。相关环节的方向、高度、　位置的规范性，应满足实际设计需要。在此　其中，我们也要确保水平管道阀门手柄的规　范摆放，垂直管道的阀门手柄的严格摆放，　自动阀门安装位置的合理性，这些环节都要　符合技术设计的标准。　３．在此过程中，我们也要进行热力膨胀　阀安装位置的及时确定，确保其安装位置的　高度，一般情况下，它需要高于感温包。感　温包的安装要符合技术规范，实现与管道的　良好接触，将其装在蒸发器末端的回气管上，　确保其绑扎的紧密性。我们还需要确定安全　阀的摆放位置，确保我们日常维修工作的顺　利进行。规范其排气管的出口方向，确保排　液管的安装规范，在此过程中，也要进行制　冷系统吹扫排污系统的稳定运行，及时进行　相关强度、真空测试、确保其符合技术标准。　二、关于暖通空调系统的空调制冷管道　的安装步骤　１．一般来说，制冷管道敷设制冷系统分　为两种重要方式，分别地下敷设与架空敷设，　这两种敷设应用于不同的场景，其本质意义　都是一样的。在架空管道敷设工作中，要进　行专用支架的设计，多用柱、梁等进行有效　控制，确保同一支架的制冷系统的排气管与　吸气管的一致性，确保吸气管位置的有效摆　放，促进平行管道之间的合理间距。一般情　况下，为了避免吸气管道和支架作用产生的　冷桥现象，我们需要进行管道与支架间的有　效设置，确保此环节的协调运行。在敷设制　冷剂的液体管道中，我们要防止液囊与气囊　的发生，确保管路阻力的减少，有利于系统　的正常运作、在此过程中，也不能存在局部　向上凸起的管段，避免局部向下凹型管段的　发生，确保相关环节的稳定进行。　２．阀门安装，阎门安装要求氨制冷系统　制冷管道用的各种阀门必须采用专用产品。　安装前阀门应逐个拆卸清洗，除去油污和铁　锈。并应检查密封效果，必要时应作研磨，　并检查填料密封是否良好，对密封性不好的　填料应更换或修理。　３．在阀门装配环节之后，我们需要进　行启闭环节的运行，在经ｉ虮次后，关闭阀　门，进入煤油试漏环节，经过两个小时，如　果没有出现渗漏的现象，我们就可以确认它　是合格。与此同时阀门的高度、方向与安装　位置都要符合设计的要求。应注意各种阀门　的介质流向与进出口，这样有利于避免一系　列的安装错误。在此其中，我们要按照阀门　的流向标记进行标记方向的有效安装，如果　不存在标记，我们就按照低进高出的原则进　行安装。在安装过程中，阀门不能出现歪斜　的情况，并且要确保阀门手轮位置符合操作　规范。　４．在带手柄的手动截止阀的安装过程　中，我们要规范手柄的位置，升降式止回阀、　调节阀、电磁阀以及热力膨胀阀的方向符合　技术规范，其热力膨胀阀的安装要符合技术　需要，并且感温包要实现与其的有效配合，　其厚度大小要符合标准，在此过程中，其密　封性的保证也是非常重要的。安全阀安装前，　应检查阀门铅封情况和出厂合格证件，不得　随意拆启。若其规定压力与设计要求不符时，　应按有关规程进行调整，做出记录，然后再　行铅封。安全阀放空管末端宜做成Ｓ形或Ｚ　形，排放口应朝向安全地带。安全阀与设备　间若设关断阀门，在运转中必须处于全开位　置，并予以铅封。　５．热力膨胀阀环节的有效运行，离不开　对相应技术规范的遵守，我们要对这些规范　守则进行具体分析。热力膨胀阀环节是整体　制冷系统的重要组成部分，它具备良好的减　压节流作用与隔断作用，是制冷系统中必不　可少的关键环节，为了确保它的正常使用，　在安装前，我们需要做好积极的检查工作，　确保阀门各部分的良好，感温包的密封性，　密封盖的严密性，其他相关环节的正常性，　再进行相关配套设置的安装，以确保整体系　统的稳定性，而后进行下序安装环节。并将　这部分资料归入竣工资料中；阀体安装。热　力膨胀阀应安装在蒸发器进液口的供液管段　上，为减少环境温度的影响，保证足够灵敏　度，它的感温包应紧贴在蒸发器出气口的回　气管段上，并和管道一起保温，不能隔开。　膨胀阀在管道中安装时应使液体制冷剂从装　有过滤网的接口一端进入阀体。　６．我们要确保膨胀阀的调节杆的方向符　合标准，发生振动情况下，以实现阀体的有　效固定，确保感温包环节的正确安装，规范　感温包的位置，确保它与热力膨胀阀本体的　协调性。在此过程中，毛细管环节起到的作　用是过热度饱和压力的传递。倘若感温包比　膨胀阀高时，就容易导致感温包内流体的倒　流，这样就不利于回气管过热度变化的正确　反映。因此，热力膨胀阀的位置应高于感温　包。空调系统感温包一般是扎在蒸发器出口　水平及平直的回气管段口，不得放在有集液　的吸气管处，否则会引起膨胀阀的误操作，　且应尽可能接近蒸发器。此感温包用金属片　固定在吸气管上以后，用不吸水的隔热材料　将两管扎紧，使之与环境隔热以提高感温包　灵敏度。　三、结语　只有确保制冷系统管道设计与施工技术　的完善，才能确保暖通空调工程的顺利进行，　才能有利于暖通空调工程系统的建立健全。　参考文献：　【１】贾宗朴．浅析暖通空调设计安装中存　在的问题【Ｊ］．中小企业管理与科技（上旬刊）．　２０１　１（０４）　【２】欧树波．暖通空调设计中几个常见问　题的思考［Ｊ】．中国高新技术企业．２００８（０６）

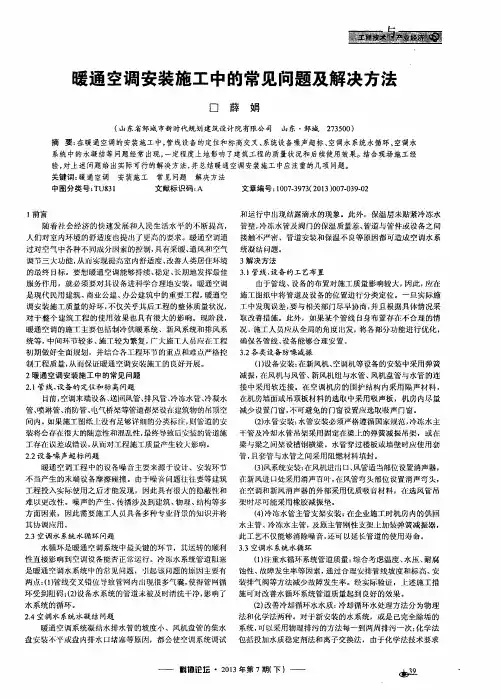

暖通空调安装施工中的常见问题及解决方法　

口薛娟　

（山东省邹城市新时代规划建筑设计院有限公司　山东・邹城２７３５００）　

摘要：在暖通空调的安装施工中，管线设备的定位和标高交叉、系统设备噪声超标、空调水系统水循环、空调水　系统中的水凝结等问题经常出现，一定程度上地影响了建筑工程的质量状况和后续使用效果。结合现场施工经　

验，对上述问题给出实际可行的解决方法，并总结暖通空调安装施工中应注重的几项问题。　

关键词：暖通空调　安装施工　常见问题解决方法　

中图分类号：ＴＵ８３ｌ　文献标识Ｚ－ｑ：Ａ　文章编号：１００７．３９７３（２０１３）００７．０３９．０２　

ｌ前言　随着社会经济的快速发展和人民生活水平的不断提高，　

人们对室内环境的舒适度也提出了更高的要求。暖通空涮通　

过对空气中各种不周成分　素的控制，具有采暖、通风和空气　

调节三大功能，从而实现提高室内舒适度、改善人类居住环境　

的最终目标。要想暖通空涮能够持续、稳定、长期地发挥最佳　

服务作用，就必须要对其设备进科学合理地安装。暖通空调　

是现代民用建筑、商业公建、办公建筑中的重要Ｔ程，暖通空　

调安装施工质量的好坏，不仅关乎其后工程的整体质量状况，　

对于整个建筑工程的使用效果也具有很大的影响。现阶段，　暖通空调的施工主要包括制冷供暖系统、新风系统和排风系　

统等，中间环节较多、施ｌＴ较为繁复，广人施＿［人员应在丁程　初期做好全面规划，并结合各工程环节的重点和难点严格控　

制＿Ｔ程质量，从而保证暖通空调安装施工的良好开展。　

２暖通空调安装施工中的常见问题　

２．１管线、设备的定位和标高问题　

目前，空调末端设得、送回风管、排风管、冷冻水管、冷凝水　

管、喷淋管、消防管、电气桥架等管道都架设在建筑物的吊顶空　

间内。如果施工图纸上没有足够详　的分类标注，则管道的安　

装将会存　很人的随意性和混乱性，最终导致后安　的管道施　

工存在议差或错误，从而对工程施工质量产生较人影响。　２．２设备噪声超标问题　

环球市场工程管理/

-293

-暖通空调制冷系统管道安装分析

修远懿

大连冰山集团工程有限公司

摘要：暖通空调系统中制冷管道安装是建筑工程中重要组成部分，其安装质量会直接影响整个工程的质量和使用的安全，因此进一步加强对其的研究非常有必要。在暖通空调系统中制冷管道的安装过程中，需要严格按照设计要求进行施工，也要不断完善安装技术，并应采取有效的预防监控措施，当制冷管道出现问题时，能够及时采取应对措施，保证暖通空调系统的安全运行，只有这样才能充分保障暖通空调系统的安装质量，为了人们提供安全、舒适、便捷的居住环境。基于此本文分析了暖通空调系统中制冷管道安装。

关键词：暖通空调；制冷系统；管道安装

1 暖通空调系统中制冷管道的安装要求1.1 设计的基本要求

在安装暖通空调制冷系统的管道时，要严格按照暖通空调的设计要求进行施工。首先在选择制冷管道的管材、阀门以及附件等都应该符合暖通空调的制冷系统的设计要求，为了保证所有的管道组成件的质量合格，所有的管道都应该具有出厂合格证和质量证明文件。1.2氨制冷系统管道的安装要求

在安装氨制冷系统的管道、阀门和附件的时候，构件材质的选择是非常重要的，只有选择了合适材质的构件，才能保证管道的质量。氨对锌、铜和铜合金有腐蚀(磷青铜除外)，所以氨系统管道、阀门等材料不能选用镀锌材料、铜和铜合金材料。在氨制冷系统的安装过程中，为保证氨制冷系统的安全，要对氨系统管道焊缝进行无损检测来保证管道焊缝的质量，一般常用的检测方式有超声波检验和射线检验两种，这两种检验都可以检查出焊缝的内部缺陷，从而保证焊缝质量。管道管径、标高、坡向及连接管道的位置均应按设计要求执行。制冷管道尤其是重力供液和压差供液的制冷系统，对标高、沿程阻力要进行控制，所以必须按设计要求施工。为方便排空制冷剂或油，制冷管道在设计时有一定的坡向，为保证系统运行正常，必须保证坡向，不得装错。在安装制冷剂液体管道时，也必须按照设计要求进行施工。在引出气体支管和液体支管的时候，气体支管应该是从干管的侧面和顶部接出的，而液体支管应该是从干管的侧面或者底部接出的，在引出的过程中应该严格按照支管的类型进行施工。管道应力是制冷系统设计时主要考虑的问题，制冷系统最主要考虑的应力来自热膨胀产生的应力。一般来说，管道系统安装时是常温状态，系统投入使用后，温度降低，有一些系统还会出现温度循环变化的情况。这些情况都要设计者考虑应力的大小，并采取伸缩弯、膨胀节、导向支架等应力补偿措施，安装时要严格按设计要求施工，且不应在管道安装时强力组对焊接，从而产生应力。系统调试时，不应提前将支架的管卡卡的太紧，应在系统达到使用温度后再重新紧固。管道的清洁度对制冷系统的运行非常重要。由于制冷系统的热力膨胀阀、节流阀的通道面积较小，密封件有很多软密封件，过滤器的滤网较密，压缩机的结合面精度很高，管道有杂质会影响上述设备设施的运行，所以制冷管道一般都采用氩弧焊打底的焊接工艺，减少焊渣，对管材、管件采用酸洗钝化、吹扫除锈，阀门均要求密封严密，无杂质锈蚀，管道系统安装好后要全面吹扫，来保证系统的清洁度。由于制冷剂的特性，管道系统也必须降低水分含量。无水液氨优良品要求水分小于0.1%,氟利昂要求水分小于0.0025%。水分存在在制冷剂中，与工质发生反应，容易腐蚀管道。氟利昂系统则容易发生冰堵。所以要采购制冷剂要注意其含水量，管道系统充入制冷剂前应进行抽真空排除水汽。氟利昂系统还可使用干燥剂进行除湿。2 暖通空调工程中阀门和仪表的安装要求2.1 阀门安装

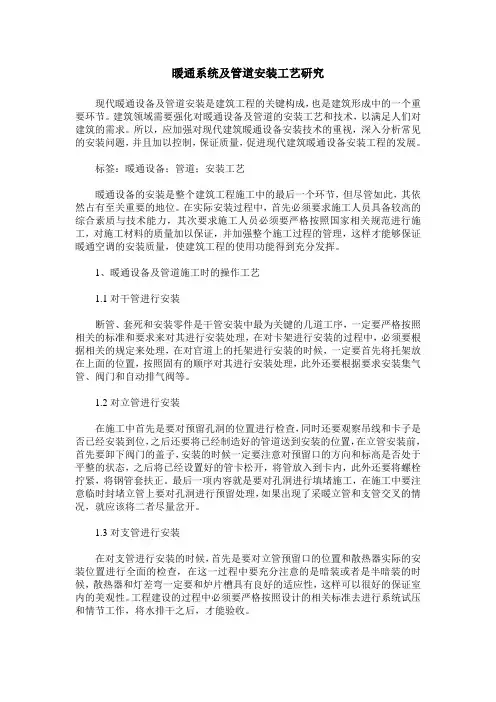

暖通系统及管道安装工艺研究

现代暖通设备及管道安装是建筑工程的关键构成，也是建筑形成中的一个重要环节。建筑领域需要强化对暖通设备及管道的安装工艺和技术，以满足人们对建筑的需求。所以，应加强对现代建筑暖通设备安装技术的重视，深入分析常见的安装问题，并且加以控制，保证质量，促进现代建筑暖通设备安装工程的发展。

标签：暖通设备；管道；安装工艺

暖通设备的安装是整个建筑工程施工中的最后一个环节，但尽管如此，其依然占有至关重要的地位。在实际安装过程中，首先必须要求施工人员具备较高的综合素质与技术能力，其次要求施工人员必须要严格按照国家相关规范进行施工，对施工材料的质量加以保证，并加强整个施工过程的管理，这样才能够保证暖通空调的安装质量，使建筑工程的使用功能得到充分发挥。

1、暖通设备及管道施工时的操作工艺

1.1对干管进行安装

断管、套死和安装零件是干管安装中最为关键的几道工序，一定要严格按照相关的标准和要求来对其进行安装处理，在对卡架进行安装的过程中，必须要根据相关的规定来处理，在对官道上的托架进行安装的时候，一定要首先将托架放在上面的位置，按照固有的顺序对其进行安装处理，此外还要根据要求安装集气管、阀门和自动排气阀等。

1.2对立管进行安装

在施工中首先是要对预留孔洞的位置进行检查，同时还要观察吊线和卡子是否已经安装到位，之后还要将已经制造好的管道送到安装的位置，在立管安装前，首先要卸下阀门的盖子，安装的时候一定要注意对预留口的方向和标高是否处于平整的状态，之后将已经设置好的管卡松开，将管放入到卡内，此外还要将螺栓拧紧，将钢管套扶正。最后一项内容就是要对孔洞进行填堵施工，在施工中要注意临时封堵立管上要对孔洞进行预留处理，如果出现了采暖立管和支管交叉的情况，就应该将二者尽量岔开。

1.3对支管进行安装

在对支管进行安装的时候，首先是要对立管预留口的位置和散热器实际的安装位置进行全面的检查，在这一过程中要充分注意的是暗装或者是半暗装的时候，散热器和灯差弯一定要和炉片槽具有良好的适应性，这样可以很好的保证室内的美观性。工程建设的过程中必须要严格按照设计的相关标准去进行系统试压和情节工作，将水排干之后，才能验收。
