后浇带

1、《高层建筑混凝土结构技术规程 JGJ3-2010》条 地下室和基础设计

12．2．3 高层建筑地下室不宜设置变形缝。当地下室长度超过伸缩缝最大间距时，可考虑利用混凝土后期强度，降低水泥用量；也可每隔30m～40m设置贯通顶板、底部及墙板的施工后浇带。后浇带可设置在柱距三等分的中间范围内以及剪力墙附近，其方向宜与梁正交，沿竖向应在结构同跨内；底板及外墙的后浇带宜增设附加防水层；后浇带封闭时间宜滞后45d以上，其混凝土强度等级宜提高一级，并宜采用无收缩混凝土，低温入模。

2、《高层建筑混凝土结构技术规程 JGJ3-2010》条 结构设计基本规定

3．4．13 当采用有效的构造措施和施工措施减小温度和混凝土收缩对结构的影响时，可适当放宽伸缩缝的间距。这些措施可包括但不限于下列方面：

1 顶层、底层、山墙和纵墙端开间等受温度变化影响较大的部位提高配筋率；

2 顶层加强保温隔热措施，外墙设置外保温层；

3 每30m～40m间距留出施工后浇带，带宽800mm～1000mm，钢筋采用搭接接头，后浇带混凝土宜在45d后浇筑；

4 采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂；

5 提高每层楼板的构造配筋率或采用部分预应力结构。

条文说明：3．4．13 提高配筋率可以减小温度和收缩裂缝的宽度，并使其分布较均匀，避免出现明显的集中裂缝；在普通外墙设置外保温层是减少主体结构受温度变化影响的有效措施。

施工后浇带的作用在于减少混凝土的收缩应力，并不直接减少使用阶段的温度应力。所以通过后浇带的板、墙钢筋宜断开搭接，以便两部分的混凝土各自自由收缩；梁主筋断开问题较多，可不断开。后浇带应从受力影响小的部位通过(如梁、板1／3跨度处，连梁跨中等部位)，不必在同一截面上，可曲折而行，只要将建筑物分开为两段即可。混凝土收缩需要相当长时间才能完成，一般在45d后收缩大约可以完成60％，能更有效地限制收缩裂缝。

后浇带

1、《高层建筑混凝土结构技术规程 JGJ3-2010》12.2条 地下室和基础设计

12．2．3 高层建筑地下室不宜设置变形缝。当地下室长度超过伸缩缝最大间距时，可考虑利用混凝土后期强度，降低水泥用量；也可每隔30m～40m设置贯通顶板、底部及墙板的施工后浇带。后浇带可设置在柱距三等分的中间范围内以及剪力墙附近，其方向宜与梁正交,沿竖向应在结构同跨内；底板及外墙的后浇带宜增设附加防水层；后浇带封闭时间宜滞后45d以上，其混凝土强度等级宜提高一级，并宜采用无收缩混凝土，低温入模。

2、《高层建筑混凝土结构技术规程 JGJ3-2010》3。4。13条 结构设计基本规定

3．4．13 当采用有效的构造措施和施工措施减小温度和混凝土收缩对结构的影响时，可适当放宽伸缩缝的间距.这些措施可包括但不限于下列方面:

1 顶层、底层、山墙和纵墙端开间等受温度变化影响较大的部位提高配筋率；

2 顶层加强保温隔热措施，外墙设置外保温层；

3 每30m～40m间距留出施工后浇带，带宽800mm～1000mm，钢筋采用搭接接头，后浇带混凝土宜在45d后浇筑；

4 采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂；

5 提高每层楼板的构造配筋率或采用部分预应力结构。

条文说明:3．4．13 提高配筋率可以减小温度和收缩裂缝的宽度,并使其分布较均匀，避免出现明显的集中裂缝；在普通外墙设置外保温层是减少主体结构受温度变化影响的有效措施。

施工后浇带的作用在于减少混凝土的收缩应力，并不直接减少使用阶段的温度应力。所以通过后浇带的板、墙钢筋宜断开搭接,以便两部分的混凝土各自自由收缩;梁主筋断开问题较多,可不断开。后浇带应从受力影响小的部位通过(如梁、板1／3跨度处,连梁跨中等部位)，不必在同一截面上,可曲折而行,只要将建筑物分开为两段即可.混凝土收缩需要相当长时间才能完成，一般在45d后收缩大约可以完成60％，能更有效地限制收缩裂缝.

1 / 10

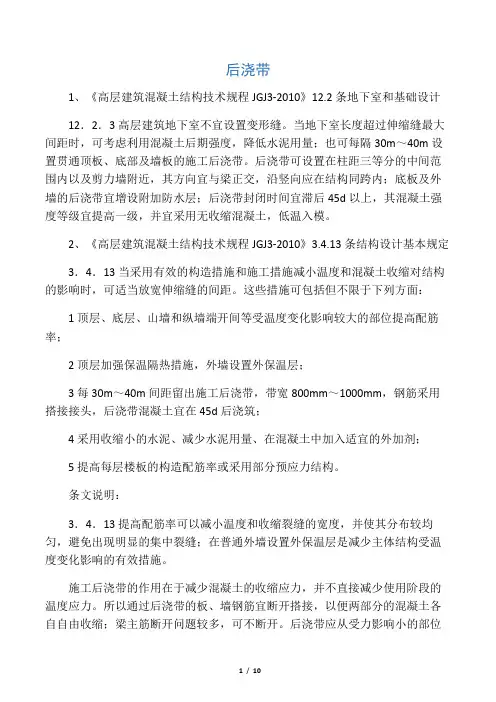

后浇带

1、《高层建筑混凝土结构技术规程JGJ3-2010》12.2条地下室和基础设计

12．2．3高层建筑地下室不宜设置变形缝。当地下室长度超过伸缩缝最大间距时，可考虑利用混凝土后期强度，降低水泥用量；也可每隔30m～40m设置贯通顶板、底部及墙板的施工后浇带。后浇带可设置在柱距三等分的中间范围内以及剪力墙附近，其方向宜与梁正交，沿竖向应在结构同跨内；底板及外墙的后浇带宜增设附加防水层；后浇带封闭时间宜滞后45d以上，其混凝土强度等级宜提高一级，并宜采用无收缩混凝土，低温入模。

2、《高层建筑混凝土结构技术规程JGJ3-2010》3.4.13条结构设计基本规定

3．4．13当采用有效的构造措施和施工措施减小温度和混凝土收缩对结构的影响时，可适当放宽伸缩缝的间距。这些措施可包括但不限于下列方面：

1顶层、底层、山墙和纵墙端开间等受温度变化影响较大的部位提高配筋率；

2顶层加强保温隔热措施，外墙设置外保温层；

3每30m～40m间距留出施工后浇带，带宽800mm～1000mm，钢筋采用搭接接头，后浇带混凝土宜在45d后浇筑；

4采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂；

5提高每层楼板的构造配筋率或采用部分预应力结构。

条文说明：

3．4．13提高配筋率可以减小温度和收缩裂缝的宽度，并使其分布较均匀，避免出现明显的集中裂缝；在普通外墙设置外保温层是减少主体结构受温度变化影响的有效措施。

施工后浇带的作用在于减少混凝土的收缩应力，并不直接减少使用阶段的温度应力。所以通过后浇带的板、墙钢筋宜断开搭接，以便两部分的混凝土各自自由收缩；梁主筋断开问题较多，可不断开。后浇带应从受力影响小的部位

2 / 10

通过(如梁、板1／3跨度处，连梁跨中等部位)，不必在同一截面上，可曲折而行，只要将建筑物分开为两段即可。混凝土收缩需要相当长时间才能完成，一般在45d后收缩大约可以完成60％，能更有效地限制收缩裂缝。

1 固定挡烟垂壁招标标准

1、 材料要求采用4#角钢做框和竖秤，采用0.75mm厚镀锌铁皮，铁皮尺寸为700mm*1000mm，用拉铆钉固定在角铁上，里外均刷防火油漆两遍，整个框的固定用焊接或膨胀螺丝固定。固定挡烟垂壁高度500mm。

2、 挡烟垂壁所用的各种原材料必须符合GA 533-2005 挡烟垂壁国家标准规定。

3、 挡烟垂壁挡烟部件在(200士15)0C ,(25士5) Pa差压时的漏烟量应不大于25 m'/(m'·h)。

4、 挡烟垂壁边沿与建筑物结构表面应保持最小距离，此距离不应大于20 mm。

5、抗风摆性能：挡烟垂壁承受（5±1）m/s风速时，其垂直偏角应不大于15度。

6、耐高温性能：挡烟垂壁在（620±20）摄氏度温度下保持30min,其完整性不应破坏。
