《电子技术基础》第一章 半导体二极管 试卷
一、单项选择题
1.测量二极管(小功率)的管脚极性时,万用表的电阻档应选( )。(2 分)
A.R×1
B.R×10
C.R×100或R×1k
D.R×10k
2.测量二极管反向电阻时,若用两手将两管脚捏紧,其电阻值会( )。(2 分)
A.变大
B.先变大后变小
C.变小
D.不变
3.二极管正反向电阻相差( )。(2 分)
A.越小越好
B.越大越好
C.无差别最好
D.无要求
4.用万用表R×100Ω挡来测试二极管,其中( )说明管子是好的。(2 分)
A.正、反向电阻都为零
B.正、反向电阻都为无穷大
C.正向电阻为几百欧,反向电阻为几百千欧
D.反向电阻为几百欧,正向电阻为几百欧
5.变容二极管工作时,应加( )。(2 分)
A.反向电压
B.正向电压
C.正向电压或反向电压
6.把电动势为1.5V的干电池的正极直接接到一个硅二极管的正极,负极直接接到硅二极管
的负极,则该管( )。(2 分)
A.基本正常
B.击穿
C.烧坏
D.电流为零
7.在电路中测得某二极管正负极电位分别为3V与10V,判断二极管应是( )。(2 分)
A.正偏
B.反偏
C.零偏
第 1/4 页8.2AP9表示( )。(2 分)
A.N型材料整流管
B.N型材料稳压管
C.N型材料普通管
D.N型材料开关管
9.变容二极管常用在( )电路中。(2 分)
A.高频
B.低频
C.直流
10.用于整流的二极管型号是( )。(2 分)
A.2AP9
B.2CW14C
C.2CZ52B
D.2CK84A
二、判断题
11.( )发光二极管可以接收可见光线。(2 分)
12.( ) 二极管加反向电压时一定截止。(2 分)
13.( )当反向电压小于反向击穿电压时,二极管的反向电流很小;当反向电压大于反向击穿
电压后,其反向电流迅速增加。(2 分)
14.( )PN结正向偏置时电阻小,反向偏置时电阻大。(2 分)

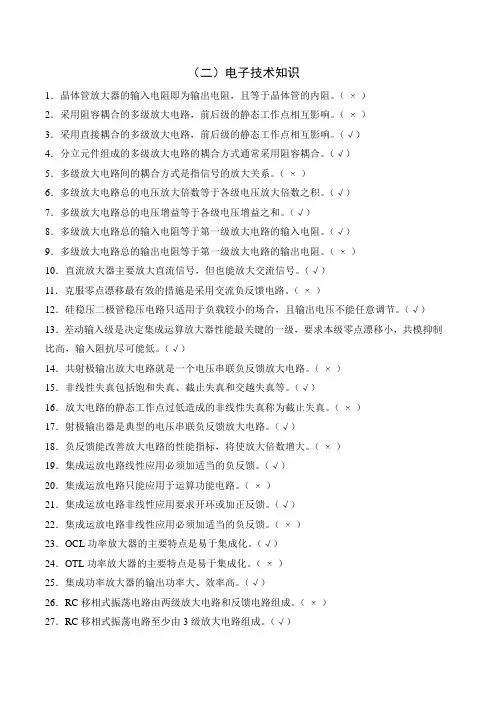

（二）电子技术知识
1．晶体管放大器的输入电阻即为输出电阻，且等于晶体管的内阻。（ × ）
2．采用阻容耦合的多级放大电路，前后级的静态工作点相互影响。（ × ）
3．采用直接耦合的多级放大电路，前后级的静态工作点相互影响。（√）
4．分立元件组成的多级放大电路的耦合方式通常采用阻容耦合。（√）
5．多级放大电路间的耦合方式是指信号的放大关系。（ × ）
6．多级放大电路总的电压放大倍数等于各级电压放大倍数之积。（√）
7．多级放大电路总的电压增益等于各级电压增益之和。（√）
8．多级放大电路总的输入电阻等于第一级放大电路的输入电阻。（√）
9．多级放大电路总的输出电阻等于第一级放大电路的输出电阻。（ × ）
10．直流放大器主要放大直流信号，但也能放大交流信号。（√）
11．克服零点漂移最有效的措施是采用交流负反馈电路。（ × ）
12．硅稳压二极管稳压电路只适用于负载较小的场合，且输出电压不能任意调节。（√）
13．差动输入级是决定集成运算放大器性能最关键的一级，要求本级零点漂移小，共模抑制比高，输入阻抗尽可能低。（√）
14．共射极输出放大电路就是一个电压串联负反馈放大电路。（ × ）
15．非线性失真包括饱和失真、截止失真和交越失真等。（√）
16．放大电路的静态工作点过低造成的非线性失真称为截止失真。（ × ）
17．射极输出器是典型的电压串联负反馈放大电路。（√）
18．负反馈能改善放大电路的性能指标，将使放大倍数增大。（ × ）
19．集成运放电路线性应用必须加适当的负反馈。（√）
20．集成运放电路只能应用于运算功能电路。（ × ）
21．集成运放电路非线性应用要求开环或加正反馈。（√）
22．集成运放电路非线性应用必须加适当的负反馈。（ × ）
23．OCL功率放大器的主要特点是易于集成化。（√）
24．OTL功率放大器的主要特点是易于集成化。（ × ）
25．集成功率放大器的输出功率大、效率高。（√）
《电子技术基础（二）》期终考试试卷
题号 一 二 三 四 五 总分 积分人
分数
一、填空题（每空档1分，共28分）
1、半导体数码管的连接方式有 和 。
2、加法器分为 和 。
3、三态门有三种输出状态，即： 、 和高阻状态。
4、数字电路在稳态时，二极管、三极管处于 状态。
5、在逻辑电路中，用 和 表示两种对立的逻辑状态。
6、基本逻辑门电路有三种，即 门电路、 门电路和非门电路。
7、按功能译码器可分为
和 两大类。
8、基本RS触发器中，若S = 0，R = 1时，触发器状态置 。
9、异步计数器是指计数脉冲 加到所有触发器的CP端，只作用
于 触发器的CP端。当计数脉冲到来时，各触发器的翻转时
刻 。
10、同或门和异或门之间的运算是 运算。
11、时序逻辑电路的结构组成通常包含 电路和 电路两部分。常见时序电路中的存储电路由 构成。
12、JK触发器Qn+1逻辑函数表达式为： 。
13、计数器除具有计数功能外，还具有 。
14、在优先编码器74LS147中，当输入I7I8I9 = 000时，输出为 。
15、555定时器电路中，当ui1>UR1, ui2>UR2时，基本RS触发器被置 ，
即输出u0 = ,同时V导通，电容 。
16、TTL与非门的开关速度高是指平均传输延迟时间t p d 。 阅卷人
班级 学号 姓名 得分

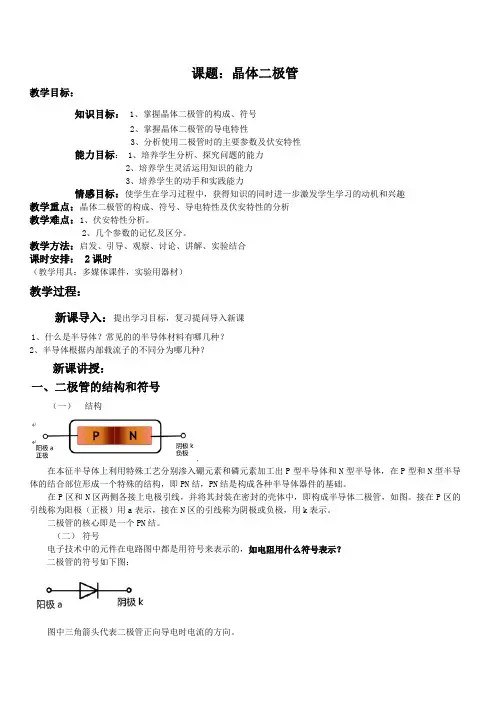

课题：晶体二极管
教学目标：
知识目标： 1、掌握晶体二极管的构成、符号
2、掌握晶体二极管的导电特性
3、分析使用二极管时的主要参数及伏安特性
能力目标： 1、培养学生分析、探究问题的能力
2、培养学生灵活运用知识的能力
3、培养学生的动手和实践能力
情感目标：使学生在学习过程中，获得知识的同时进一步激发学生学习的动机和兴趣
教学重点：晶体二极管的构成、符号、导电特性及伏安特性的分析
教学难点：1、伏安特性分析。
2、几个参数的记忆及区分。
教学方法：启发、引导、观察、讨论、讲解、实验结合
课时安排： 2课时
（教学用具：多媒体课件，实验用器材）
教学过程：
新课导入：提出学习目标，复习提问导入新课
1、什么是半导体？常见的的半导体材料有哪几种？
2、半导体根据内部载流子的不同分为哪几种？
新课讲授：
一、二极管的结构和符号
（一） 结构
在本征半导体上利用特殊工艺分别渗入硼元素和磷元素加工出P型半导体和N型半导体，在P型和N型半导体的结合部位形成一个特殊的结构，即PN结，PN结是构成各种半导体器件的基础。
在P区和N区两侧各接上电极引线，并将其封装在密封的壳体中，即构成半导体二极管，如图。接在P区的引线称为阳极（正极）用a表示，接在N区的引线称为阴极或负极，用k表示。
二极管的核心即是一个PN结。
（二） 符号
电子技术中的元件在电路图中都是用符号来表示的，如电阻用什么符号表示？
二极管的符号如下图：
图中三角箭头代表二极管正向导电时电流的方向。 （三）分类
1、二极管根据所用半导体材料不同分为锗管和硅管。
2、根据内部结构不同可分为点接触型和面接触型。点接触型主要用于高频小电流场合如：检波、混频、小电流整流。面接触型主要用于低频大电流场合如：大电流整流。
