水轮发电机组及一次系统运行考试题

一、填空题(每空1分共30分)

1、水轮发电机的额定功率因数是额定有功功率与额定视在功率的比值。

2、水能一般包括位能、压能、动能。

3、根据水轮机转轮水流流经转轮的方向不同,可分为轴流式、混流式、贯流式和斜流式。

4、当系统负荷发生变化时,可以通过控制水轮机的导叶开度来调节流量,以达到改变水轮发电机出力与系统负荷变化相适应。

5、提高水轮机的容积效率,就必须减少漏水量,常用的方法是增加漏水间隙的阻力。

6、水轮发电机额定电压是指一台长期运行的最高线电压。

7、变压器的调压方式可分为有载调压、无载调压。

8、水轮发电机机架按照承载情况可分为负荷机架和非负荷机架。

9、变压器的变比可以近似的认为是一、二次侧的电压、感应电动势、绕组匝数之比。

10、两台变压器的相序不一致时,将产生循环电流。

11、在拉、合闸时,必须用断路器接通或断开负荷电流及短路电流。

12、隔离开关在停电检修一次设备时,形成明显的断开点,保证与带电设备隔离。

13、断路器根据灭弧介质,可分为油断路器、真空断路器、空气断路器和六氟化硫(SF6)断路器。

14、水轮发电机的损耗可分为电磁损耗和机械损耗两大类。

二、选择题(每题2分共30分)

1、当水流流经水轮机时,其主要损失为(C )损失。

A 机械

B 热能C漏水和摩擦等

2、水轮机是将水能转换为(A )能的一种机器。

A 机械

B 电

C 热

3、快速闸门的作用是(C )。

A 防止机组飞逸

B 调节进水口流量

C机组检修在静水中下落,切断进水口水流

4、空蚀破坏主要是(ABC )。

A 化学作用

B 机械破坏作用

C 电化作用

5、出现在转轮上的空蚀称为(C )。

A 空腔空蚀

B 间隙空蚀

C 翼型空蚀

6、悬式水轮发电机的推力轴承位于(A )机架上,在转子的(A )方。

A 上

B 下

C 负荷D非负荷

7、伞式水轮发电机的推力轴承装在转子的(B )方的(B )机架上,或安装在水轮发电机顶盖上的推力支架上。

A 上

B 下

C 负荷

8、水轮发电机的效率高,说明它内部损耗(B ),效率低,说明它的内部损耗(A )。

A 多

B 少

C 一样

9、由于镜板的旋转运行,在镜面与推力瓦之间建立起厚度为(A ) mm左右的油膜。

A 0.1

B 0.2

C 0.05 D1

10、变压器在负载状态下,二次侧磁通势与一次侧磁通势的相位是

(B)。

A 相同

B 相反

C 没有直接关系

11、变压器能否并列运行的条件是(B)。

A 组别相同、变比相同,损耗相近

B 组别相同、变比相同、短路电压相等

C 电压相同、变比相同,短路电压相等

12、消弧线圈实质上是(B)。

A 空心绕组

B 铁芯绕组

C 熄灭电弧的电气设备

13、消弧线圈在调整补偿方式时常常采用(B C)。

A 全补偿

B 欠补偿

C 过补偿

14、真空断路器易于控制(C )负荷。

A 感性

B 容性

C 阻性

15、正常运行时,电流互感器的二次侧近似于( A );电压互感器的二次侧近似于(B )。

A 短路

B 开路

C 空载

三、答问题(每题8分,共40分)

1、简述水轮发电机的基本工作原理。

答:通过电刷和滑环的滑动接触,将励磁系统产生的直流电引入转子励磁绕组,产生恒稳的磁场。当转子被原动机(水轮机)带动旋

转后,定子绕组(也称电枢绕组)不断切割磁力线,感应出电动势,接入负载后产生电能。总之,同步发电机就是利用电磁感应原理将机械能转变为电能。

2、水轮机的基本参数有哪些?

答:工作水头、流量、出力和效率、比转速、转轮直径、空蚀系数。

3、引起发电机失磁的原因有哪些?

答:励磁开关(也叫灭磁开关)被误碰跳闸、励磁回路断线或短路、励磁系统故障等。

4、试述水轮机尾水管的作用主要有哪些?

答:1、把转轮出口的水流引向下游。

2、当转轮高于下游水位时,使转轮出口形成静力真空,从而利用高于下游水面的吸出高度。

3、尾水管的扩散使转轮出口处的水流动能恢复为动力真空,从而提高水轮机的效率。

5、高压断路器的作用?

答:在正常运行时,用来接通或断开电路的负荷电流;故障时,用来迅速断开短路电流,切除故障电路。

水轮机试题库

全能考试题库(机械初级)

一. 判断题

1.由于供油管道管径较粗,强度较大,可以将手拉葫芦悬挂在管道上用来起吊重物。 (× )

2.安全规程中规定,不准将手伸入旋转机械的栅栏内。由于发电机中性点的消弧线圈不是旋转机械,所以可以将手伸入其删栏内清扫删栏的卫生。 (× )

3.遇有电器设备着火时,应立即进行灭火,防止事故扩大,然后将有关设备的电源切断。 (× )

4.发现有人触电,不管触电人的危害情况怎样,都应立即切断电源,使人脱离电源,再进行急救。 (√ )

5.当直流电压为36伏时,是安全电压,在任何条件下工作,只要电压不超过36伏,都可以保证安全。 (× )

6.凡在离地面3米以上的地点进行的工作, 都应视作高处作业。 (√ )

7.当遇有6级以上的大风时,禁止露天进行起重工作。 (√ )

8.为了省力,增加力矩,可以在千斤顶的摇把上套接钢管来加长摇把的长度。 (× )

9.起重机正在吊物时,任何人员不准在吊杆和吊物下停留或行走。 (√ )

10.电流对人体的伤害,电击比电伤更严重。 (√ )

11.在48伏以下工作时,不需要考虑防止电击的安全措施。 (× )

12.事故处理时可不办理操作票。 (√ )

13.当发电机着火时,应讯速用泡沫灭火器灭火。 (× )

14.触电人呼吸停止时,应该用口对口,摇臂压胸的方法进行人工呼吸抢救。 (√ )

15.操作中四对照,即对照：名称、编号、位置和拉合方向。 (√ )

16.牛顿第三定律是：两个物体间的作用力和反作用力总是大小相等,方向相反,同作用在一条直线上。 (√ )

17.一个已知力只能分解成X方向和Y方向的两个分力。 (× )

18.合外力对物体所做的功,等于物体的动能。 (× )

19.能量不能创生也不能消灭,它不能从一种形式转化为另一种形式。 (× )

20.两个形状及大小相同,但重力不同的均质物体,其重心的位置相同。 (√ )

水轮机复习的题目

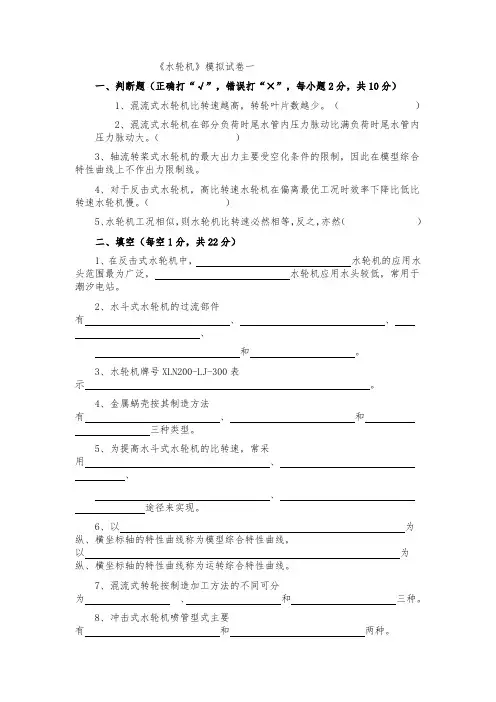

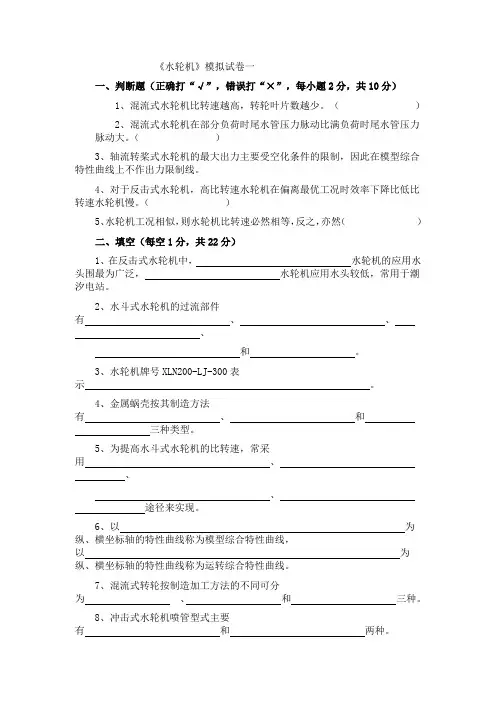

《水轮机》模拟试卷一

一、判断题（正确打“√”，错误打“×”，每小题2分，共10分）

1、混流式水轮机比转速越高，转轮叶片数越少。（）

2、混流式水轮机在部分负荷时尾水管压力脉动比满负荷时尾水管压力脉动大。（）

3、轴流转桨式水轮机的最大出力主要受空化条件的限制，因此在模型综合特性曲线上不作出力限制线。

4、对于反击式水轮机，高比转速水轮机在偏离最优工况时效率下降比低比转速水轮机慢。（）

5、水轮机工况相似，则水轮机比转速必然相等，反之，亦然（）

二、填空（每空1分，共22分）

1、在反击式水轮机中，水轮机的应用水头围最为广泛，

水轮机应用水头较低，常用于潮汐电站。

2、水斗式水轮机的过流部件有、、

、

和。

3、水轮机牌号XLN200-LJ-300表示。

4、金属蜗壳按其制造方法有、和

三种类型。

5、为提高水斗式水轮机的比转速，常采用、

、

途径来实现。

6、以为纵、横坐标轴的特性曲线称为模型综合特性曲线，以为纵、横坐标轴的特性曲线称为运转综合特性曲线。

7、混流式转轮按制造加工方法的不同可分为、和三种。

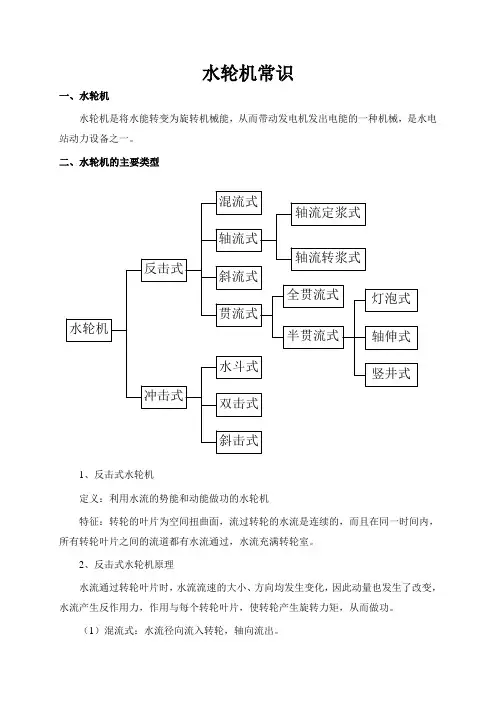

水轮机常识

一、水轮机

水轮机是将水能转变为旋转机械能，从而带动发电机发出电能的一种机械，是水电站动力设备之一。

二、水轮机的主要类型

1、反击式水轮机

定义：利用水流的势能和动能做功的水轮机

特征：转轮的叶片为空间扭曲面，流过转轮的水流是连续的，而且在同一时间内，所有转轮叶片之间的流道都有水流通过，水流充满转轮室。

2、反击式水轮机原理

水流通过转轮叶片时，水流流速的大小、方向均发生变化，因此动量也发生了改变，水流产生反作用力，作用与每个转轮叶片，使转轮产生旋转力矩，从而做功。

（1）混流式：水流径向流入转轮，轴向流出。水轮机冲击式反击式混流式轴流式斜流式贯流式水斗式双击式斜击式轴流定浆式轴流转浆式全贯流式半贯流式灯泡式轴伸式竖井式适用范围：H=30-450 m , 最高水头已接近700米，单机容量：几万kW-几十万kW

特点：适用范围广，结构简单，运行稳定，效率高，适用高水头小流量电站。

三峡水电站即采用了这种水轮机，单机容量70万kW。是世界上单机容量最大的机组。

混流式水轮机

（2）轴流式：

特点：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴。

适用于大流量、低水头。一般水头在50m以下。

轴流定浆式：叶片不能随工况的变化而转动。高效率区较小，适用于水头变化不大的小型电站。

轴流转浆式：叶片能随工况的变化而转动，进行双重调节（导叶开度、叶片角度)。适用于大型水电站。

轴流转浆式水轮机转轮

（3）斜流式：水流经过转轮时是斜向的。转轮叶片随工况变化而转动，高效率区广。

（4）贯流式：水轮机的主轴装置成水平或倾斜。不设蜗壳，水流直贯转轮。水流由管道进口到尾水管出口都是轴向的。H<20m，小型河床电站。

1）贯流式机组分类

全贯流式：发电机转子安装在水轮机转轮外缘，其密封困难，现在较少使用。

半贯流式： a、灯泡贯流式：发电机组安装在密闭的灯泡体内，使用较广泛，机组结构紧凑，流道形状平直，水力效率高。
