配电箱及开关箱操作规程

页眉内容

2

配电箱及开关箱安全操作规程

1.0目的：

加强公司电网安全管理，规范用电安全操作，确保电网正常运行。

2.0适用范围：

适用公司各配电箱及开关箱

3.0职责：

3.1机修人员负责公司电网维护与保养

3.2各班组负责范围内配电箱的日常巡检工作

3.3机修组负责对不规范电网进行改造

4.0控制及要求：

4.1配电系统安装要求：

4.1.1 配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。

4.1.2 开关箱应由末级分配电箱配电。

4.1.3 总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

4.1.4 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，须作特殊防护处理。

4.1.5 配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。

4.1.6配电箱、开关箱应采用铁板或优质绝缘材料制作。

4.1.7 配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m，移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。 页眉内容

2 4.1.8配电箱和开关箱金属箱体、金属电器安装板以及箱内电器的不应带电底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。

4.1.9开关箱中必须装设漏电保护器；漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器额定漏电动作电电流不大于30mA，额定漏电动作时间就小于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产 品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。

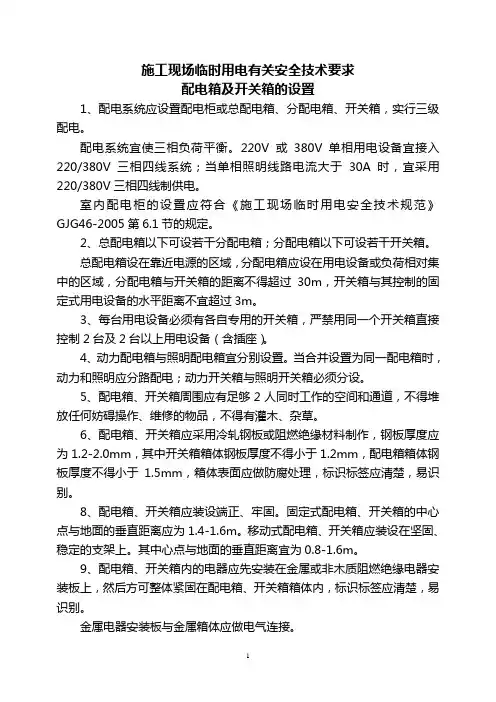

1 施工现场临时用电有关安全技术要求

配电箱及开关箱的设置

1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。

室内配电柜的设置应符合《施工现场临时用电安全技术规范》GJG46-2005第6.1节的规定。

2、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。

总配电箱设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

3、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。

4、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。

5、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

6、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理，标识标签应清楚，易识别。

8、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8-1.6m。

9、配电箱、开关箱内的电器应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内，标识标签应清楚，易识别。

金属电器安装板与金属箱体应做电气连接。 2 10、配电箱、开关箱内的电器应按其规定位置紧固在电器安装板上，不得歪斜和松动。

第 1 页 共 7 页 配电箱及开关箱安全使用规程

配电箱及开关箱是电力系统的重要组成部分，为了确保电力设备的正常运行和人身安全，必须遵循一定的安全使用规程。以下是配电箱及开关箱安全使用规程的主要内容：

1. 配电箱及开关箱的安装：

a. 配电箱及开关箱应安装在通风良好、干燥、无腐蚀气体和易燃物体的室内；

b. 配电箱及开关箱应与其他设备保持一定的安全距离，方便设备的操作和维护；

c. 安装过程中，必须确保箱体和接地良好，接地电阻应符合规定要求；

d. 配电箱及开关箱的安装位置应明确标示，并确保易于触及。

2. 配电箱及开关箱的外部标识：

a. 配电箱及开关箱应在外部标示清晰可见，标明箱体内的电压等级、额定电流、电路图等重要信息；

b. 标示应由专业人员完成，确保标示的准确性和可靠性；

c. 外部标示不得模糊、破损或掩盖，以确保使用者能够清晰地识别和区分。

3. 配电箱及开关箱的开关操作：

a. 操作前应先检查电箱是否正常，确认配电箱及开关箱内无明显故障或安全隐患；

b. 开关操作应按照正确的顺序进行，不得随意换位、错位或跳跃操作； 第 2 页 共 7 页 c. 操作时应稳握开关手柄，避免用力过大或过小，以防止手柄脱离；

d. 操作过程中，要保持手部干燥，避免操作时手湿滑造成意外；

e. 操作完毕后，要关闭开关并确保开关处于合适位置。

4. 配电箱及开关箱的维护与检修：

a. 维护和检修工作必须由专业人员进行；

b. 维护和检修前必须切断电源，确保电箱内无电；

c. 维护和检修过程中，应按照相关操作规程进行，不得随意拆卸、调整或替换设备；

d. 维护和检修后，必须进行完整的试运行和安全检测，确保设备正常运行和安全可靠。

5. 配电箱及开关箱的灭火安全：

a. 配电箱及开关箱周围不得堆放易燃物品；

b. 发生火灾时，应立即切断电源，并使用适当的灭火器材进行扑灭；

c. 严禁使用水进行灭火，以免引发电器事故；

1

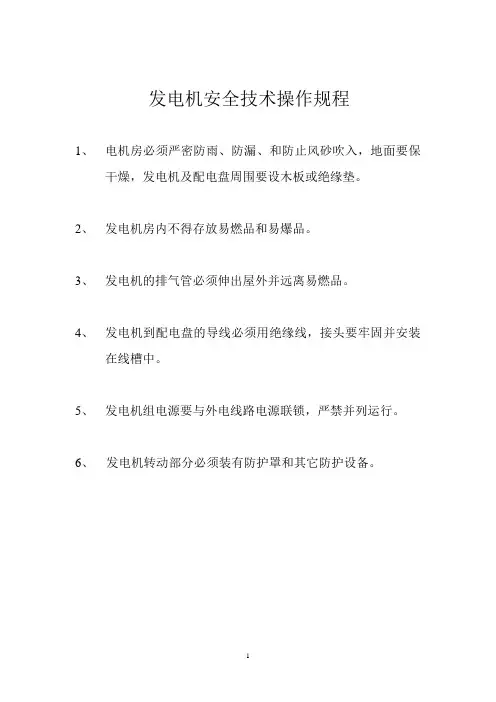

发电机安全技术操作规程

1、 电机房必须严密防雨、防漏、和防止风砂吹入，地面要保干燥，发电机及配电盘周围要设木板或绝缘垫。

2、 发电机房内不得存放易燃品和易爆品。

3、 发电机的排气管必须伸出屋外并远离易燃品。

4、 发电机到配电盘的导线必须用绝缘线，接头要牢固并安装在线槽中。

5、 发电机组电源要与外电线路电源联锁，严禁并列运行。

6、 发电机转动部分必须装有防护罩和其它防护设备。 2

配电室安全技术操作规程

1、配电室要靠近电源，要通风良好，严密防雨防漏，不能堆放杂物。

2、两个配电盘两端要重复接地线，做电气连接。

3、配电盘下面要有足够的操作通道，前面和后面要有足够的维护通道。

4、配电室的门要上锁并悬挂“有电危险，闲人免进”的警示牌。

5、配电室要配置砂箱和灭火器。

6、配电盘上要装设短路、超荷保护装置和漏电保护器。各配电线路要编号并标明用途标记。

7、配电盘或配电线路维修时要悬挂标志牌，停、送电必须由专人负责。 3 配电箱及开关箱安全技术规程

1、配电箱、开关箱要装在干燥、通风场所，不得设在易受外来物体撞击、强烈振动的场所，必须防雨防尘。

2、配电箱、开关箱要采用铁板或优质绝缘材料制作，安装端正、牢固，移动式的要装设在坚固的支架上，底下的要和地面保持一定的垂直距离，一般在0.6~1.5米为宜。

3、配电箱、开关箱内的连接线要采用绝缘导线，接头不得松动，不得有外露带电部分，移动式配电箱、开关箱进出线必须采用橡皮绝缘电缆。

4、配电箱、开关箱内的电器必须完好，不准使用破损、不合格的电器并且按其规定的位置紧固在电器安装板上，不得歪斜、松动。

5、配电箱、开关箱中导线的进出口要设在箱体的下端，严禁设在箱体的上顶面、侧面、后面或箱门处，开关箱中必须装设漏电保护器。

6、所有配电箱和开关箱要由专业电工定期检查维修，检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
