煤的岩相组成实验报告
煤是一种由有机质变质形成的燃料，在能源开发和工业生产中具有重要的地位。研究煤的岩相组成有助于了解煤的形成过程和特性。本实验旨在通过显微镜观察和分析煤的岩相组成。
材料与方法：
1. 实验样品：煤矿现场采集的煤样。
2. 实验仪器：显微镜、显微摄像机。
3. 实验步骤：
a. 将实验样品放置在显微镜平台上，调节显微镜的放大倍数和焦距，以获得清晰的显微图像。
b. 使用显微摄像机拍摄样品的显微图像，并保存为数字化文件。
结果与讨论：
通过显微镜观察，我们可以看到煤的岩相组成包括化石组分、纤维组分和胶质组分。
化石组分是指在煤中存在的有机化石，如蕨类植物、木材碎片等。这些有机化石在煤形成过程中保留了原有的形态特征，可以通过显微镜观察到其细微的结构。
纤维组分主要由细菌纤维和纤维素纤维组成。细菌纤维是由细菌聚集形成的细丝状结构，具有高度的空隙度和孔隙度，对煤的孔隙结构和吸附性能起到重要作用。纤维素纤维是由纤维素分子聚合形成的纤维结构，具有较高的力学强度和热稳定性。
胶质组分是煤中最主要的组分，由富含碳的有机质聚合形成。胶质组分具有胶状或胶态结构，能够保留较多的气体和液体，对煤的吸附性能和物理特性具有重要影响。
综上所述，煤的岩相组成是一个复杂的体系，包括化石组分、纤维组分和胶质组分。这些组分的结构和特性对煤的性质和应用有着重要的影响。通过显微镜观察和分析煤的岩相组成，可以更深入地了解煤的形成过程和结构特征，为煤的开发利用提供科学依据。
V .. .
..
. . . 资 料. .
实验报告
实验名称： 煤的工业分析实验
院 系： 能源动力与机械工程
班 级： 热能1004班
姓 名：
学 号：
同组人 ：
实验日期：
华北电力大学 V .. .
..
. . . 资 料. . 一、 实验目的
本实验通过规定的实验条件测定煤中水分、灰分、挥发分和固定碳含量的百分数，并观察评判焦碳的粘结性特征。通过本实验使同学们了解煤工业分析的原理、方法、步骤和使用的仪器、设备等知识。
煤的工业分析采用空气干燥试样，其成分重量百分数在右下角用空气干燥基“ad”表示。
二、 实验类型
综合型。
三、实验仪器
箱式电炉、鼓风干燥箱、灰皿、称量瓶、坩埚及坩埚钳，电子天平等。
四、实验原理
取一定量经空气干燥过的煤粉试样，用加热分解的方法，使其在不同温度下加热，使煤中的水分、挥发分依次逸出，按试样减轻的重量求出空气干燥基的水分和挥发分，然后将固定碳烧出，残余的重量即为灰分。
煤试验
弹筒发热量 Qb,ad(MJ/kg)
取1g（0.9991-1.0009）煤粉样，弹筒内加入10mL除盐水，在弹筒架上放入坩埚，后加上点火丝（钨丝），注意钨丝不能与坩埚任何部分接触而且还要与煤粉接触完全，盖上桶盖后充入氧气（氧气瓶左侧压力表应为0.28-0.3MPa,氧气瓶右侧压力表不得低于5 MPa）将弹筒放入量热仪，电脑上记录数据。需定期用苯甲酸定期标定值。
收到基水分 (Mt)%
在天平上称出称量瓶重量记录，再称出10g±0.0005原煤试样量，打开容量瓶盖后放入干燥箱在145℃烘烤30分钟，取出后迅速盖上盖子，后在天平上称出重量计算得出。计算公式：（称量瓶质量+试样质量-烘干后总质量）×10
空气干燥基水分 (Mad)%
在天平上称出称量瓶重量记录，再称出1g±0.0002煤粉，打开容量瓶盖后放入干燥箱在145℃烘烤10分钟，取出后迅速盖上盖子，后在天平上称出重量计算得出。计算公式：（称量瓶质量+试样质量-烘干后总质量）×100
空气干燥基挥发分 (Vad)%
在天平上称出坩埚重量记录，再称出1g±0.0002煤粉，用马弗炉在920℃放入，900℃±106否则试验作废，烘烤6分56秒后开始取出试样，7分钟正好取出。马弗炉做挥发份试验时要将烟筒排气门关闭，待冷却后称量计算。计算公式：（坩埚质量+试样质量-烘干后总质量）×100－空气干燥基水分
空气干燥基灰分 (Aad)%
在天平上称出坩埚重量记录，再称出1g±0.0002煤粉，用马弗炉在850℃放入，放入时要缓慢防止灰样爆燃而导致实验失败，放入后在815℃下烘烤40分钟，再在815℃下烘烤20分钟后取出灰样冷却。马弗炉做灰分试验时要将烟筒排气门打开。灰样冷却后称取重量计算得出。计算公式：（烘干后总质量-灰皿质量）×100
空气干燥基全硫 (St,ad)%
按动转盘按钮将4个试样加入到坩埚中，将胶皮管插入到电解液瓶中后按下电解液搅拌气泵按钮，将电解液加入到仪器中，要求电解液没过锌片时停止。后在电脑上选择试样称重。后再选择试样分析，最后记录数据。

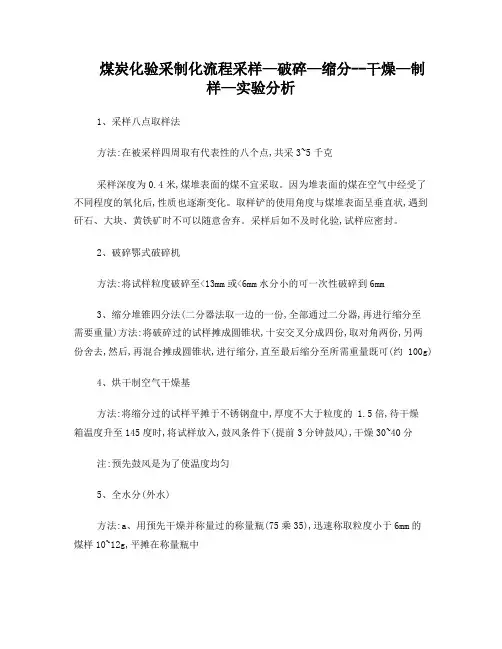

煤炭化验采制化流程采样—破碎—缩分--干燥—制样—实验分析
1、采样八点取样法
方法:在被采样四周取有代表性的八个点,共采3~5千克
采样深度为0.4米,煤堆表面的煤不宜采取。因为堆表面的煤在空气中经受了不同程度的氧化后,性质也逐渐变化。取样铲的使用角度与煤堆表面呈垂直状,遇到矸石、大块、黄铁矿时不可以随意舍弃。采样后如不及时化验,试样应密封。
2、破碎鄂式破碎机
方法:将试样粒度破碎至<13mm或<6mm水分小的可一次性破碎到6mm
3、缩分堆锥四分法(二分器法取一边的一份,全部通过二分器,再进行缩分至需要重量)方法:将破碎过的试样摊成圆锥状,十安交叉分成四份,取对角两份,另两份舍去,然后,再混合摊成圆锥状,进行缩分,直至最后缩分至所需重量既可(约100g)
4、烘干制空气干燥基
方法:将缩分过的试样平摊于不锈钢盘中,厚度不大于粒度的 1.5倍,待干燥箱温度升至145度时,将试样放入,鼓风条件下(提前3分钟鼓风),干燥30~40分
注:预先鼓风是为了使温度均匀
5、全水分(外水)
方法:a、用预先干燥并称量过的称量瓶(75乘35),迅速称取粒度小于6mm的煤样10~12g,平摊在称量瓶中
b、打开称量瓶盖,放入预先鼓风并已加热到145度的干燥箱中,鼓风条件下,干燥30~40分(国标法:105~110度,鼓风情况下,烟煤1小时,无烟煤1.5小时)
c、从干燥箱中取出称量瓶,立既盖上盖,在空气中冷却约5分,然后放入干燥器中,冷却至室温(约20分)称量
d、进行栓查性干燥,每次30分,直到连续两次干燥煤样质量的减少不超过0.01g或质量有所增加为止。在后一种情况下,应采用质量增加前一次的质量作为计算依据。水分在2%以下时,不必进行检查性干燥全水分计算公式;
Mt=m1/m乘100
式中:Mt 煤样的全水分,%;m 煤样的质量,g;
m1 干燥后煤样减少的质量,g
