超声波清洗的原理和工艺流程

超声波焊接原理：

超声波焊接是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂，粘接剂或其它辅助品。

其优点是增加多倍生产率，降低成本，提高产品质量及安全生产 。

超声波塑胶焊接原理是由发生器产生20KHz(或15KHz)的高压、高频信号，通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及在分子间的磨擦而使传递到接口的温度升高，当温度达到此工件本身的熔点时，使工件接口迅速熔化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形，便达成完美的焊接。

新型的15KHz超声波塑胶焊接机，对焊接较软的PE、PP材料，以及直径超大，长度超长塑胶焊件，具有独特的效果，能满足各种产品的需要，能为用户生产效率以及产品档次贡献。

超声波焊接工艺：

一、超声波焊接：

以超声波超高频率振动的焊头在适度压力下，使二块塑胶的结合面产生磨擦热而瞬间熔融接合，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品带来的不便，实现高效清洁的焊接焊接强度可与本体媲美。

二、铆焊法：

将超声波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。

三、埋植：

借着焊头之传导及适当压力，瞬间将金属零件(如螺母、螺杆等)挤入预留的塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。

一、超声波塑料焊接的相容性和适应性：

热塑性塑料，由于各种型号性质不同，造成有的容易进行超声波焊接，有的不易焊接；下表中黑方块的表示两种塑料的相容性好，容易进行超声波焊接；圆圈表示在某些情况下相容，焊接性能尚可；空格表示两种塑料相容性很差，不易焊接 。

热塑性塑料

超声波焊接的

相容性示例图表 A

B

S ABS/

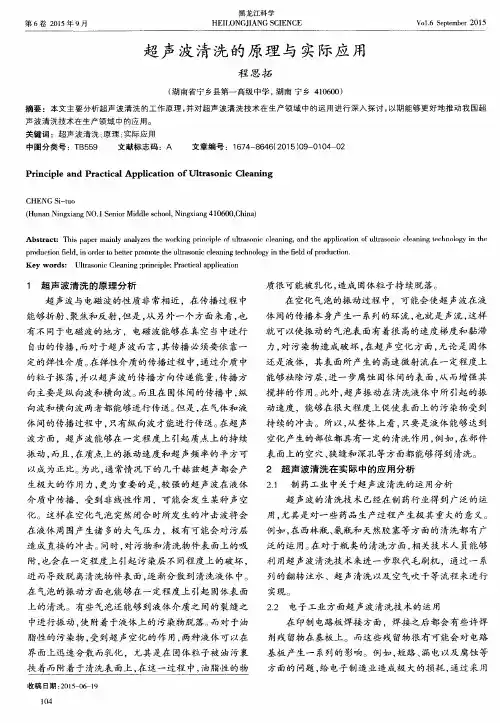

第６卷２０１５年９月　黑龙江科学　ＨＥＩＬ０ＮＧＪＩＡＮＧ　ＳＣＩＥＮＣＥ　Ｖｏ１．６　Ｓｅｐｔｅｍｂｅｒ　２０１５　

超声波清洗的原理与实际应用　

程思拓　

（湖南省宁乡县第一高级中学，湖南宁乡４１０６００）　

摘要：本文主要分析超声波清洗的工作原理，并对超声波清洗技术在生产领域中的运用进行深入探讨，以期能够更好地推动我国超　声波清洗技术在生产领域中的应用。　关键词：超声波清洗；原理；实际应用　中图分类号：ＴＢ５５９　文献标志码：Ａ　文章编号：１　６７４—８６４６（２０１　５）０９—０１　０４—０２　

Ｐｒｉｎｃｉｐｌｅ　ａｎｄ　Ｐｒａｃｔｉｃａｌ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｕｌｔｒａｓｏｎｉｃ　Ｃｌｅａｎｉｎｇ　

ＣＨＥＮＧ　Ｓｉ—ｔｕｏ　（Ｈｕｎａｎ　Ｎｉｎｇｘｉａｎｇ　ＮＯ．１　Ｓｅｎｉｏｒ　Ｍｉｄｄｌｅ　ｓｃｈｏｏｌ，Ｎｉｎｇｘｉａｎｇ　４１０６００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｍａｉｎｌｙ　ａｎａｌｙｚｅｓ　ｔｈｅ　ｗｏｒｋｉｎｇ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｕｌｔｒａｓｏｎｉｃ　ｃｌｅａｎｉｎｇ，ａｎｄ　ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｕｈｒａｓｏｎｉｃ　ｃｌｅａｎｉｎｇ　ｔｅｃｈｎｏｌｏｇｙ　ｉｎ　ｔｈｅ　ｐｒｏｄｕｃｔｉｏｎ　ｆｉｅｌｄ，ｉｎ　ｏｒｄｅｒ　ｔｏ　ｂｅｔｔｅｒ　ｐｒｏｍｏｔｅ　ｔｈｅ　ｕｌｔｒａｓｏｎｉｃ　ｃｌｅａｎｉｎｇ　ｔｅｃｈｎｏｌｏｇｙ　ｉｎ　ｔｈｅ　ｆｉｅｌｄ　ｏｆ　ｐｒｏｄｕｃｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：Ｕｌｔｒａｓｏｎｉｃ　Ｃｌｅａｎｉｎｇ；ｐｒｉｎｃｉｐｌｅ；Ｐｒａｃｔｉｃａｌ　ａｐｐｌｉｃａｔｉｏｎ　

１　超声波清洗的原理分析　

超声波与电磁波的性质非常相近，在传播过程中　能够折射、聚焦和反射，但是，从另外一个方面来看，也　有不同于电磁波的地方，电磁波能够在真空当中进行　自由的传播，而对于超声波而言，其传播必须要依靠一　定的弹性介质。在弹性介质的传播过程中，通过介质中　

龙源期刊网

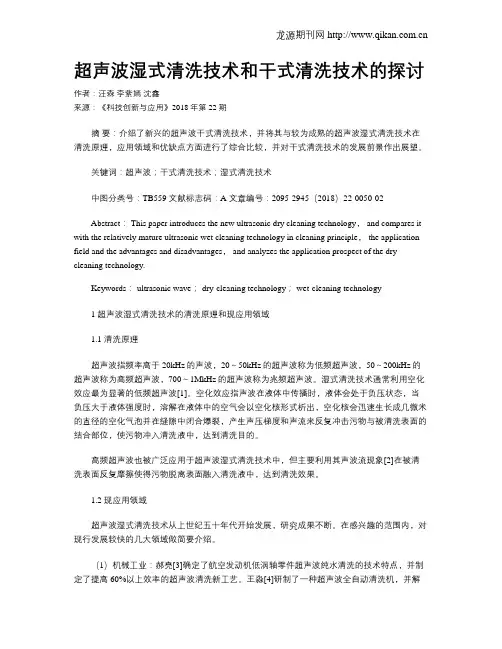

超声波湿式清洗技术和干式清洗技术的探讨

作者：汪森 李紫嫣 沈鑫

来源：《科技创新与应用》2018年第22期

摘 要：介绍了新兴的超声波干式清洗技术，并将其与较为成熟的超声波湿式清洗技术在清洗原理，应用领域和优缺点方面进行了综合比较，并对干式清洗技术的发展前景作出展望。

关键词：超声波；干式清洗技术；湿式清洗技术

中图分类号：TB559 文献标志码：A 文章编号：2095-2945（2018）22-0050-02

Abstract： This paper introduces the new ultrasonic dry cleaning technology， and compares it

with the relatively mature ultrasonic wet cleaning technology in cleaning principle， the application

field and the advantages and disadvantages， and analyzes the application prospect of the dry

cleaning technology.

Keywords： ultrasonic wave； dry-cleaning technology； wet-cleaning technology

1 超声波湿式清洗技术的清洗原理和现应用领域

1.1 清洗原理

超声波指频率高于20kHz的声波，20～50kHz的超声波称为低频超声波，50～200kHz的超声波称为高频超声波，700～1MkHz的超声波称为兆频超声波。湿式清洗技术通常利用空化效应最为显著的低频超声波[1]。空化效应指声波在液体中传播时，液体会处于负压状态，当负压大于液体强度时，溶解在液体中的空气会以空化核形式析出，空化核会迅速生长成几微米的直径的空化气泡并在缝隙中闭合爆裂，产生声压梯度和声流来反复冲击污物与被清洗表面的结合部位，使污物冲入清洗液中，达到清洗目的。

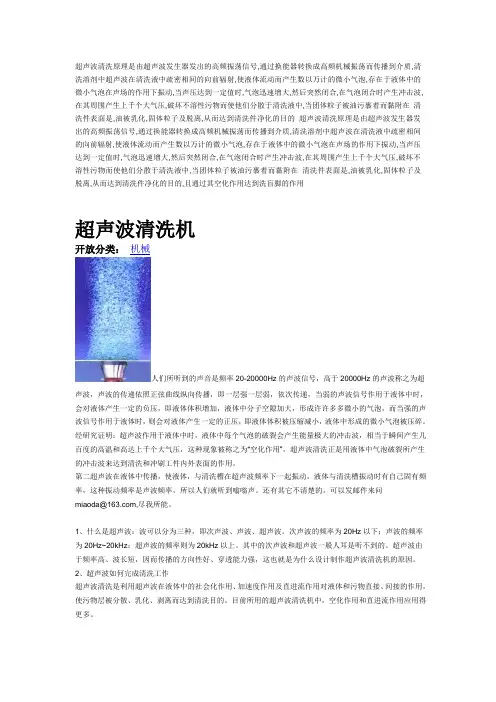

超声波清洗原理是由超声波发生器发出的高频振荡信号,通过换能器转换成高频机械振荡而传播到介质,清洗溶剂中超声波在清洗液中疏密相间的向前辐射,使液体流动而产生数以万计的微小气泡,存在于液体中的微小气泡在声场的作用下振动,当声压达到一定值时,气泡迅速增大,然后突然闭合,在气泡闭合时产生冲击波,在其周围产生上千个大气压,破坏不溶性污物而使他们分散于清洗液中,当团体粒子被油污裹着而黏附在 清洗件表面是,油被乳化,固体粒子及脱离,从而达到清洗件净化的目的 超声波清洗原理是由超声波发生器发出的高频振荡信号,通过换能器转换成高频机械振荡而传播到介质,清洗溶剂中超声波在清洗液中疏密相间的向前辐射,使液体流动而产生数以万计的微小气泡,存在于液体中的微小气泡在声场的作用下振动,当声压达到一定值时,气泡迅速增大,然后突然闭合,在气泡闭合时产生冲击波,在其周围产生上千个大气压,破坏不溶性污物而使他们分散于清洗液中,当团体粒子被油污裹着而黏附在 清洗件表面是,油被乳化,固体粒子及脱离,从而达到清洗件净化的目的,且通过其空化作用达到洗盲脚的作用

超声波清洗机

开放分类： 机械

人们所听到的声音是频率20-20000Hz的声波信号，高于20000Hz的声波称之为超声波，声波的传递依照正弦曲线纵向传播，即一层强一层弱，依次传递，当弱的声波信号作用于液体中时，会对液体产生一定的负压，即液体体积增加，液体中分子空隙加大，形成许许多多微小的气泡，而当强的声波信号作用于液体时，则会对液体产生一定的正压，即液体体积被压缩减小，液体中形成的微小气泡被压碎。经研究证明：超声波作用于液体中时，液体中每个气泡的破裂会产生能量极大的冲击波，相当于瞬间产生几百度的高温和高达上千个大气压，这种现象被称之为“空化作用”，超声波清洗正是用液体中气泡破裂所产生的冲击波来达到清洗和冲刷工件内外表面的作用。

第二超声波在液体中传播，使液体，与清洗槽在超声波频率下一起振动，液体与清洗槽振动时有自己固有频率，这种振动频率是声波频率，所以人们就听到嗡嗡声。还有其它不清楚的，可以发邮件来问
