预制阳台栏板安装工程技术交底

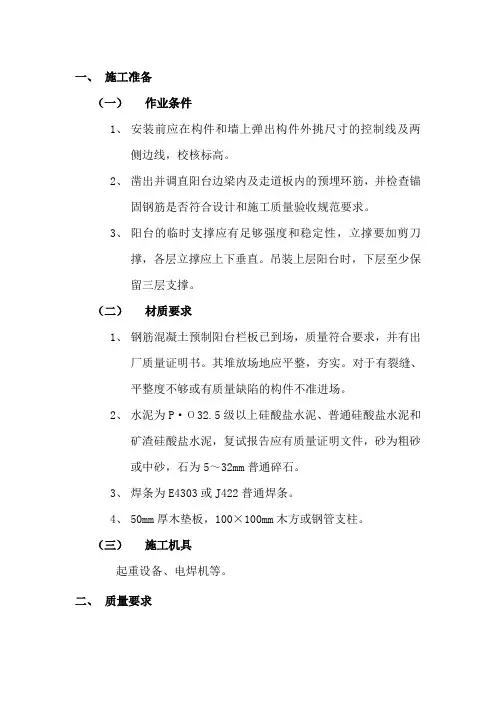

一、 施工准备

（一） 作业条件

1、 安装前应在构件和墙上弹出构件外挑尺寸的控制线及两侧边线，校核标高。

2、 凿出并调直阳台边梁内及走道板内的预埋环筋，并检查锚固钢筋是否符合设计和施工质量验收规范要求。

3、 阳台的临时支撑应有足够强度和稳定性，立撑要加剪刀撑，各层立撑应上下垂直。吊装上层阳台时，下层至少保留三层支撑。

（二） 材质要求

1、 钢筋混凝土预制阳台栏板已到场，质量符合要求，并有出厂质量证明书。其堆放场地应平整，夯实。对于有裂缝、平整度不够或有质量缺陷的构件不准进场。

2、 水泥为P·Ο32.5级以上硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥，复试报告应有质量证明文件，砂为粗砂或中砂，石为5～32mm普通碎石。

3、 焊条为E4303或J422普通焊条。

4、 50mm厚木垫板，100×100mm木方或钢管支柱。

（三） 施工机具

起重设备、电焊机等。

二、 质量要求

质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。

项 序 检查项目 允许偏差或允许值

主控项目 1 预制构件进场检查 第9.4.1条

2 预制构件的连接 第9.4.2条

3 接头和拼缝的混凝土强度 第9.4.3条

一般项目 1 预制构件支承位置和方法 第9.4.4条

2 安装控制标志 第9.4.5条

3 预制构件吊装 第9.4.6条

4 临时固定措施和位置校正 第9.4.7条

5 接头和拼缝的质量要求 第9.4.8条

三、 工艺流程

坐浆→吊装→调整→焊接→浇筑混凝土

四、 操作工艺

（一） 坐浆

构件安装前将基层清理干净，浇水湿润，并刷一层水次比为0.5的素水泥浆，随即安装，以保证构件与墙体之间不留缝隙。

（二） 吊装 构件安装前必须使每个吊钩同时受力。并仔细校核吊装位置后慢慢就位，挑出部位放于临时支撑上。

（三） 凋整

当阳台查检后，从上至下弹阳台栏板位置线，要求其上下位要对齐，处于同一垂直线，同层楼板处于同一水平线上。

用撬棍将构件仔细与控制线进行校核，将构件调整至正确位置，将锚固钢筋理顺就位。

（四） 焊接锚固筋

将锚固环与圈梁钢筋进行绑扎，将就位的锚固筋与主体圈梁或柱筋进行焊接，焊接长度、饱满度符合焊接要求。

（五） 浇筑混凝土

当办理完钢筋隐检手续后，与圈梁或楼板等混凝土同时进行浇筑，浇筑过程中注意勿碰动钢筋，混凝土要振捣密实，表面抹平，混凝土强度等级符合设计要求。

（六） 阳台栏板安装

当阳台查检后，从上至下弹阳台栏板位置线，要求其上下位置要对齐，处于同一垂宜线，同层楼板处于同一水平线上。

（七） 栏板焊接

当栏板位置线放完后，按预先画好的阳台栏板图进行安装。要求垂直，平整，竖缝不应小于20mm，阳台栏板缝隙不应小于20mm，但不大于30mm。阳台预埋铁与栏板预埋铁用不小于φ8的矩形箍进行焊接，间距不大于25cm，板与板之间用不小于ф6的矩形环进行连接，间距不大于25cm。焊缝质量必须符合现行焊接工艺标准要求。

五、 施工准备

（四） 作业条件

4、 安装前应在构件和墙上弹出构件外挑尺寸的控制线及两侧边线，校核标高。

5、 凿出并调直阳台边梁内及走道板内的预埋环筋，并检查锚固钢筋是否符合设计和施工质量验收规范要求。

6、 阳台的临时支撑应有足够强度和稳定性，立撑要加剪刀撑，各层立撑应上下垂直。吊装上层阳台时，下层至少保留三层支撑。

（五） 材质要求

5、 钢筋混凝土预制阳台栏板已到场，质量符合要求，并有出厂质量证明书。其堆放场地应平整，夯实。对于有裂缝、平整度不够或有质量缺陷的构件不准进场。

6、 水泥为P·Ο32.5级以上硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥，复试报告应有质量证明文件，砂为粗砂或中砂，石为5～32mm普通碎石。

7、 焊条为E4303或J422普通焊条。

8、 50mm厚木垫板，100×100mm木方或钢管支柱。

（六） 施工机具 起重设备、电焊机等。

六、 质量要求

质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。

项 序 检查项目 允许偏差或允许值

主控项目 1 预制构件进场检查 第9.4.1条

2 预制构件的连接 第9.4.2条

3 接头和拼缝的混凝土强度 第9.4.3条

一般项目 1 预制构件支承位置和方法 第9.4.4条

2 安装控制标志 第9.4.5条

3 预制构件吊装 第9.4.6条

4 临时固定措施和位置校正 第9.4.7条

5 接头和拼缝的质量要求 第9.4.8条

七、 工艺流程

坐浆→吊装→调整→焊接→浇筑混凝土

八、 操作工艺

（八） 坐浆

构件安装前将基层清理干净，浇水湿润，并刷一层水次比为0.5的素水泥浆，随即安装，以保证构件与墙体之间不留缝隙。

（九） 吊装

构件安装前必须使每个吊钩同时受力。并仔细校核吊装位置后慢慢就位，挑出部位放于临时支撑上。

（十） 凋整

当阳台查检后，从上至下弹阳台栏板位置线，要求其上下位要对齐，处于同一垂直线，同层楼板处于同一水平线上。

用撬棍将构件仔细与控制线进行校核，将构件调整至正确位置，将锚固钢筋理顺就位。

（十一） 焊接锚固筋

将锚固环与圈梁钢筋进行绑扎，将就位的锚固筋与主体圈梁或柱筋进行焊接，焊接长度、饱满度符合焊接要求。

（十二） 浇筑混凝土

当办理完钢筋隐检手续后，与圈梁或楼板等混凝土同时进行浇筑，浇筑过程中注意勿碰动钢筋，混凝土要振捣密实，表面抹平，混凝土强度等级符合设计要求。

（十三） 阳台栏板安装

当阳台查检后，从上至下弹阳台栏板位置线，要求其上下位置要对齐，处于同一垂宜线，同层楼板处于同一水平线上。

（十四） 栏板焊接 当栏板位置线放完后，按预先画好的阳台栏板图进行安装。要求垂直，平整，竖缝不应小于20mm，阳台栏板缝隙不应小于20mm，但不大于30mm。阳台预埋铁与栏板预埋铁用不小于φ8的矩形箍进行焊接，间距不大于25cm，板与板之间用不小于ф6的矩形环进行连接，间距不大于25cm。焊缝质量必须符合现行焊接工艺标准要求。

施工现场用电安全技术交底

施工现场用电安全技术交底

GD2301003

施工单位

工程名称 分部工程

交底部位 日

期 年 月 日

交

底

内

容

交底内容：

一、用电管理：

⒈临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。

⒉临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。

⒊临时用电施工组织设计的内容和步骤：

⑴ 现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。

⑵ 进行负荷计算，选择导线截面和电器的类型、规格。

⑶ 绘制电气平面图，立面图和接线系统图。

⑷ 制定安全用电技术措施和电气防火措施。

⒋施工现场临时用电安全技术档案：

⑴ 临时用电施工组织设计及修改施工组织设计的全部资料。

⑵ 技术交底资料。

⑶ 临时用电工程检查验收表。

⑷ 接地电阻测定记录。

⑸ 定期检（复）查表（工地每月，公司每季进行一次）。

⑹ 电工维修工作记录。

⒌安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。

二、电工：

⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。

⒉电工应掌握用电安全基本知识和所有设备性能。

⒊上岗前按规定穿戴好个人防护用品。

⒋停用设备应拉闸断电，锁好开关箱。

⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。

⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。

⒎按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。

交

底

内

容

⒏应懂得触电急救常识和电器灭火常识。

三、安全距离与外电防护：

外电线路：指施工现场临时用电线路以外的任何电力线路。

⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。

⒉安全距离：

⑴ 在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。

⑵ 起重臂或被吊物边缘与10kV的架空线路水平距离≥2m。

⑶ 机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。

⒊外电防护：

⑴ 达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。

⑵ 带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm.

⑶ 带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。

⑷ 在架设防护设施时，应有电气技术人员或专职安全员监护。

⑸ 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。

四、供电路线：

架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。

⒈架空线路最少截面：为满足机械强度要求，铝线≥16mm2 ，铜线≥10mm2 跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2 ，铜线不少于16mm2 。

⒉电线接头：在一个档距内，每层架空线接头不得超过该层导线

50％，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。

⒊电杆档距：最大不超过35m，线间距不得少于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m，（横担选用附表于后）。

⒋电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长的十分之一加0.6m。

⒌拉线：拉线宜用截面不少于Φ4×3的镀锌铁丝、拉线与电杆的夹角庆在45～30度之间，埋地深度不少于1m，钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。
