一交通灯定时控制系统在城镇街道的十字交叉路口，为了保证交通秩序和行人安全，一般在每条道路上各有一组红、黄、绿交通信号灯，其中红灯亮，表示该条道路禁止通行；黄灯亮表示该条道路上未过停车线的车辆停止通行，已过停车线的车辆继续通行；绿灯亮表示该条道路允许通行。

交通灯控制电路自动控制十字路口两组红、黄、绿交通灯的状态转换，指挥各种车辆和行人安全通行，实现十字路口交通管理的自动化。

1、设计任务及要求设计一个十字路口的交通灯定时控制系统，基本要求如下：（1）甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为25秒。

（2）每次绿灯变红灯时，黄灯先亮5秒钟，才能变换运行车道。

（3）黄灯亮时，要求每秒钟闪亮一次。

选做扩展功能：（4）十字路口有数字显示灯亮时间，要求灯亮时间以秒为单位作减计数；（5）要求通行时间和黄灯亮的时间均可在0~99s内任意设定。

2、设计原理（1）分析系统的逻辑功能，画出其框图交通灯定时控制系统的原理框图如图1所示。

它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。

秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。

图中：T L：表示甲车道或乙车道绿灯亮的时间间隔为25秒，即车辆正常通行的时间间隔。

定时时间到，T L=1，否则T L=0。

T Y：表示黄灯亮的时间间隔为5秒。

定时时间到，T Y=1，否则，T Y=0。

S T：表示定时器到了规定的时间后，由控制器发出状态转换信号，由它控制定时器开始下一个工作状态的定时。

（2）画出交通灯控制系统的ASM（算法状态机）图一般十字路口的交通灯控制系统的工作状态及其功能如表1：控制器应送出甲、乙车道红、黄、绿灯的控制信号。

为简便起见，把灯的代号和灯的驱动信号合二为一，并作如下规定：AG=1：甲车道绿灯亮；BG=1：乙车道绿灯亮；AY=1：甲车道黄灯亮；BY=1：乙车道黄灯亮；AR=1：甲车道红灯亮；BR=1：乙车道红灯亮。

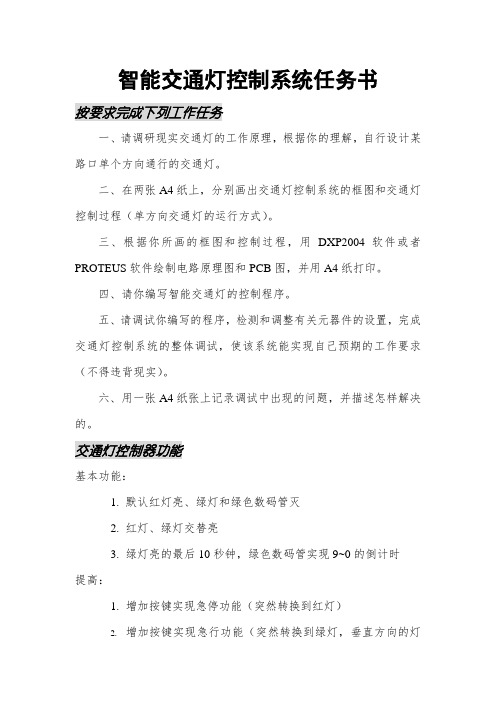

智能交通灯控制系统任务书
按要求完成下列工作任务
一、请调研现实交通灯的工作原理，根据你的理解，自行设计某路口单个方向通行的交通灯。

二、在两张A4纸上，分别画出交通灯控制系统的框图和交通灯控制过程（单方向交通灯的运行方式）。

三、根据你所画的框图和控制过程，用DXP2004软件或者PROTEUS软件绘制电路原理图和PCB图，并用A4纸打印。

四、请你编写智能交通灯的控制程序。

五、请调试你编写的程序，检测和调整有关元器件的设置，完成交通灯控制系统的整体调试，使该系统能实现自己预期的工作要求（不得违背现实）。

六、用一张A4纸张上记录调试中出现的问题，并描述怎样解决的。

交通灯控制器功能
基本功能：
1.默认红灯亮、绿灯和绿色数码管灭
2.红灯、绿灯交替亮
3.绿灯亮的最后10秒钟，绿色数码管实现9~0的倒计时
提高：
1.增加按键实现急停功能（突然转换到红灯）
2.增加按键实现急行功能（突然转换到绿灯，垂直方向的灯
不用去理睬）
3.增加两位数码管的倒计时显示
4.实现红绿灯同一位置显示
5.其他
评分标准。

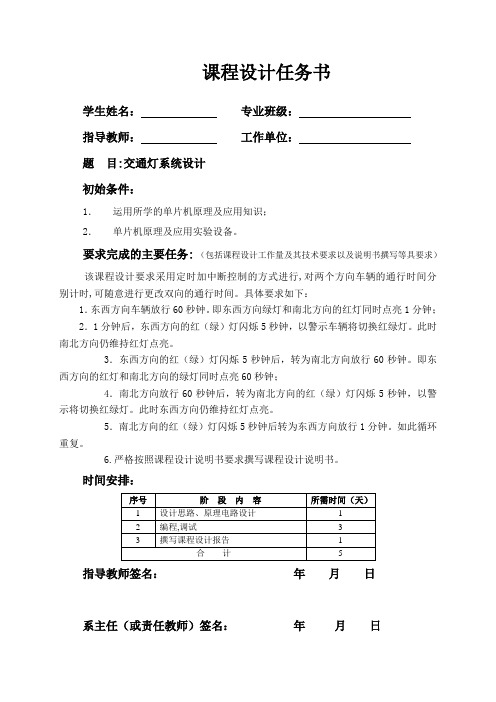

课程设计任务书
学生姓名：专业班级：
指导教师：工作单位：
题目:交通灯系统设计
初始条件：
1．运用所学的单片机原理及应用知识；
2．单片机原理及应用实验设备。

要求完成的主要任务:（包括课程设计工作量及其技术要求以及说明书撰写等具要求）该课程设计要求采用定时加中断控制的方式进行,对两个方向车辆的通行时间分别计时,可随意进行更改双向的通行时间。

具体要求如下：
1．东西方向车辆放行60秒钟。

即东西方向绿灯和南北方向的红灯同时点亮1分钟；
2．1分钟后，东西方向的红（绿）灯闪烁5秒钟，以警示车辆将切换红绿灯。

此时南北方向仍维持红灯点亮。

3．东西方向的红（绿）灯闪烁5秒钟后，转为南北方向放行60秒钟。

即东西方向的红灯和南北方向的绿灯同时点亮60秒钟；
4．南北方向放行60秒钟后，转为南北方向的红（绿）灯闪烁5秒钟，以警示将切换红绿灯。

此时东西方向仍维持红灯点亮。

5．南北方向的红（绿）灯闪烁5秒钟后转为东西方向放行1分钟。

如此循环重复。

6.严格按照课程设计说明书要求撰写课程设计说明书。

时间安排：
指导教师签名：年月日
系主任（或责任教师）签名：年月日。

课程设计任务书
专业年级班
一、设计题目
交通灯控制系统设计
二、主要内容
模仿十字路口交通灯功能，设计一个基于单片机的交通灯控制系统。

要求东西方向，南北方向各自有红，黄，直行绿，转弯绿功能，有数码管倒计数功能。

基本动作要求为红60秒，直行37秒，黄 3秒（闪动），转弯绿17秒，黄 3秒（闪动），理想设计是绿灯转黄灯前3秒绿灯闪动，利用按键可以修改不同方向绿灯工作时间，同时红灯时间按绿灯工作时间调整。

可选做对紧急车辆用开关允许通行。

三、具体要求
1．了解硬件电路组成，以及各部分的作用。

2．掌握交通灯的设计原理
3．设计交通灯软件程序，画主程序，子程序流程图，编写程序清单。

4．完成系统调试。

5．撰写课程设计报告。

四、进度安排
1．每个同学根据实验题目，查找相应资料，并由组长组织分析任务要求，对任务进行分解，明确每个同学的具体任务。

（半天）2．基本技能培训：安装实验板和下载线。

（2天）3．按分工要求，分析电路结构，拟定电路连接方案，画出实现的软件框图，分头进行电路连接，软件编写。

（2天）4．学会并熟练掌握在伟福和Keil C开发平台上，用汇编和C语言编程和调试，并写入CPU，进行实际调试。

（2天半）5．编写不少于3000字的课程设计总结报告及提供程序清单（电子版）。

（1天）6．总结与答辩。

（1天）
五、完成后应上交的材料
1．课程设计说明书
2．源程序清单（电子版）
六、总评成绩
指导教师签名日期年月日
系主任审核日期年月日。

交通灯控制课程设计任务书1.设计题目与要求（1）东西南北的交通灯需按交通规则按顺序循环开通和断开；（2）须有30秒的倒计时显示；（4）白天和黑夜可调整交通灯的循环时间；（5）东西南北方向分别具备紧急车强制通过控制。

2．设计内容（1）画出电路原理图，正确使用逻辑关系；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出。

3．编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。

4．答辩（1）在规定时间内，完成叙述并回答问题。

（2）论文结构清晰，层次分明，理论严谨（3）任务书要求单页打印。

1.5倍行间距，标准字间距。

交通灯控制电子信息工程李泽军摘要：根据AT89S51单片机的特点以及交通灯实际控制中的特点，本文提出一种用单片机自动控制交通灯及时间显示的方法。

同时给出了软硬件设计的方法，设计过程包括硬件电路设计和程序设计两大步骤，对在单片机应用中可能遇到的重要设计问题都有涉足。

本设计对十字路口状态设为三种，一种是白天正常状态，一种是晚上正常状态，另一种是运用单片机的外部中断实现的紧急车通过状态。

用红绿灯分别来调整车辆的通行，运用他们的组合来实现车辆的东西南北通行。

用数码管作为倒计时显示与红绿灯保持同步，在保持交通安全的同时最大限度提高交通秩序是交通顺畅运行。

关键词：自动控制，时间显示器，外部中断1引言交通是城市经济活动的命脉，对城市经济的发展、人们生活追平的提高有着十分重要的作用。

城市交通问题是困扰城市发展，制约城市经济建设的重要因素。

城市道路增长有限与车辆增加的无限这一矛盾是导致交通更拥挤的根本原因。

城市交通的自动化控制可以缓解城市交通的压力。

而交通灯控制正是实现城市交通自动化控制的一部分。

2 总体设计方案2.1 设计思路运用AT89S51单片机作为总控制芯片，采用74LS245作为倒计时显示共阴极数码管的驱动，采用P.0口作为数码管的输入段，采用P3.4、P3.5作为数码管的位选，实现数码管的动态显示。

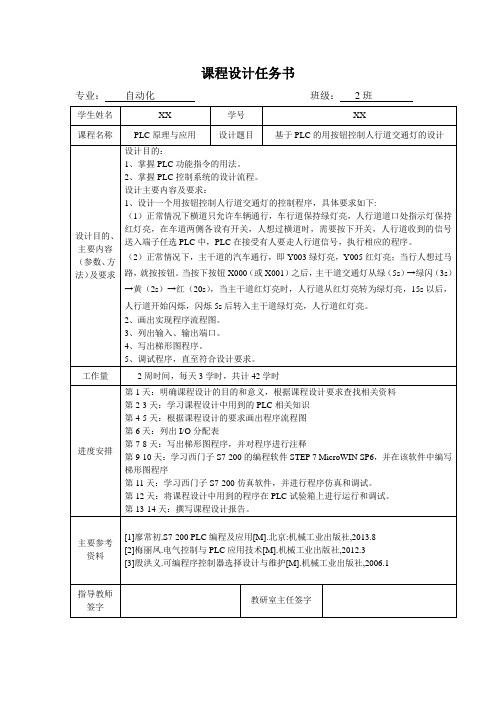

课程设计任务书学生姓名：专业班级：指导教师：工作单位：电气工程系自动控制教研室题目：十字路口交通灯的控制一．初始条件1.给定交通灯控制的时序逻辑和工作模式；2.给出用于系统调试用的S7-300PLC、计算机及交通灯模型；3.给出PLC系统的编程软件。

二．要求完成的主要任务1. 设计要求⑴根据课程设计指导书的交通灯控制所要求的时序逻辑，要求用线性化编程和结构化编程两种编程方法来实现该控制逻辑。

⑵在结构化编程方法中，以某一方向的红灯和另一方向的绿灯和黄灯为控制对象编制FC1，OB1中调用FC1。

并且东西向和南北向灯只能调用同一个FC1。

2. 设计报告撰写要求内容要求一般要求包括如下内容：⑴目录编制课程设计的目录，目录的各级标题按照章节顺序排列，最多列到三级标题即可，如1.1.1。

⑵引言课程设计正文前的简短介绍。

包括本课题的设计目的、设计的主要过程及主要的设计内容。

⑶电路设计要求画出PLC的输入/输出接线图。

⑷PLC硬件组态要求列出硬件组态表。

⑸PLC编程元件的地址分配首先对输入/输出点进行地址分配，然后对其他编程元件也进行地址分配，如位存储器M，定时器T，计数器C等。

编程中要使用符号地址，所以在OB1中要编辑符号表（包括输入继电器、输出继电器、定时器及位存储器（或叫辅助继电器），在FC1中要编辑变量声明表。

⑹编写控制程序要求：①编写线性化程序；②在结构化编程中分别编制OB1和FC1；③在程序段中添加注释。

⑺程序调试说明对设计中遇到的主要问题及解决方法、调试过程及方法、在调试过程中对对原设计程序做了哪些有意义的改进及调试的结果几方面进行阐述。

⑻结束语对本课程设计进行总结，写出设计中的体会。

⑼主要参考文献写出完成设计任务过程中参考的主要参考文献，注意参考文献的格式。

◆格式要求1. 纸张格式：要求统一用A4纸打印，页面设置上空2.5cm，下空2.0cm，左空2.5cm，右空2.0cm）：2. 正文层次：正文内容层次序号为：1、1.1、1.1.1……，其中⑴．正文标题；一级标题1.（黑体小2号加粗），二级标题1.1（黑体小三号），三极标题1.1.1（黑体小四号）。

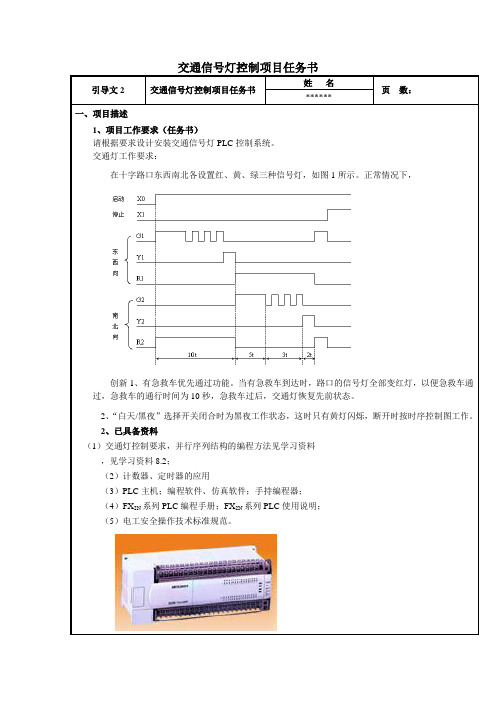

交通信号灯控制设计毕业设计任务书
任务概述：本次毕业设计旨在设计一个交通信号灯控制系统，该系统能够对交通路口的车辆和行人进行有效的控制，提高路口的通行能力和安全性。

任务要求：
1. 设计一个基于微控制器的交通信号灯控制系统，能够根据交通状况灵活调整信号灯的时间和顺序，实现优化交通流量和等待时间的目标；
2. 能够识别和响应交通路口的行人信号，保障行人通行的安全和顺畅；
3. 设计一个可视化的交通信号灯控制界面，能够实时监测交通状态和控制信号灯；
4. 实现系统的自动化控制和手动切换控制模式，满足不同交通场景的需求；
5. 设计并实现系统的硬件和软件部分，完成系统的整体集成和调试；
6. 撰写毕业设计报告，详细介绍系统的设计思路、实现过程和测试结果。

任务分工：
1. 硬件设计：负责设计信号灯控制器的硬件电路，包括微控制器、传感器、继电器等部分；
2. 软件设计：负责设计信号灯控制系统的软件程序，包括程序
逻辑和界面设计；
3. 测试与调试：负责对系统进行测试和调试，发现和解决问题；
4. 报告撰写：负责撰写毕业设计报告，包括设计思路、实现过程和测试结果。

时间安排：
1. 设计方案提交：XX年XX月XX日；
2. 实现和测试阶段：XX年XX月XX日-XX年XX月XX日；
3. 报告撰写和提交：XX年XX月XX日。

备注：本任务书仅为参考，实际任务以指导教师要求为准。
