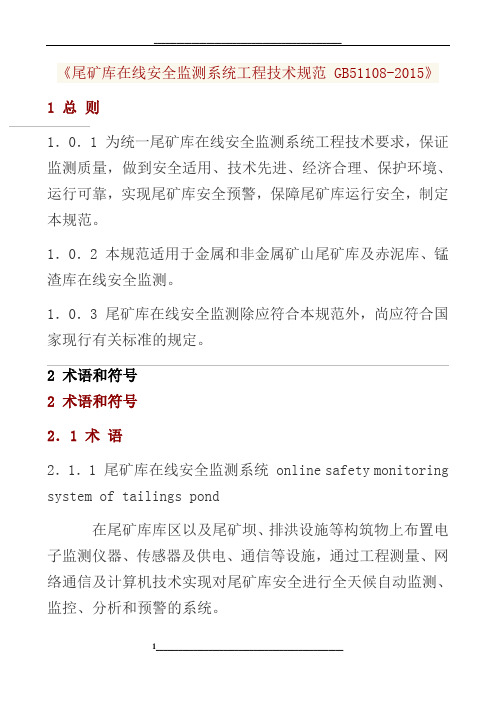

《尾矿库在线安全监测系统工程技术规范 GB51108-2015》1．0．1 为统一尾矿库在线安全监测系统工程技术要求，保证监测质量，做到安全适用、技术先进、经济合理、保护环境、运行可靠，实现尾矿库安全预警，保障尾矿库运行安全，制定本规范。
1．0．2 本规范适用于金属和非金属矿山尾矿库及赤泥库、锰渣库在线安全监测。
1．0．3 尾矿库在线安全监测除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语和符号2．1 术语2 术语和符号2．1 术语2．1．1 尾矿库在线安全监测系统 online safety monitoring system of tailings pond在尾矿库库区以及尾矿坝、排洪设施等构筑物上布置电子监测仪器、传感器及供电、通信等设施，通过工程测量、网络通信及计算机技术实现对尾矿库安全进行全天候自动监测、监控、分析和预警的系统。
2．1．2 在线安全监测 online safety monitoring采用网络通信、智能控制及计算机技术，通过监测仪器设备对尾矿库安全状况进行连续自动监测。
2．2 符号b——量水堰堰切口底宽；D——全站仪测距长度或两个GNSS观测点之间的距离；H——尾矿坝坝高或量水堰过堰水位；n——水准测量测站数；Q——渗流量；V——尾矿库全库容。
2．3 缩略语GNSS Global Navigation Satellite System 全球导航卫星系统PDOP Position Dilution Of Precision 空间位置精度因子RTK Real Time Kinematic 实时动态测量3 基本规定3．1 安全监测要求3 基本规定3．1 安全监测要求3．1．1 尾矿库在线安全监测系统应有效运行。
3．1．2 尾矿库在线安全监测应按人工安全监测的方法和频率进行比测。
3．1．3 尾矿库在线安全监测系统应将在线安全监测成果、现场巡查与人工安全监测成果进行综合分析管理和信息发布。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
包钢尾矿库在线安全监测系统设计包钢勘察测绘研究院2013年7月包钢尾矿库在线安全监测系统设计院长：孙承志主管院长：工程部长：王湘桂采矿所所长：章林总设计师：陈兴包钢勘察测绘研究院包钢勘察测绘研究院参加设计人员名单序号专业设计人审核人备注1 岩土工程2 电气自动化3通信工程4通信工程5 采矿工程目录1 总论 (1)1.1矿山概况 (1)1.2设计的基础资料和依据 (1)1.3设计原则 (2)2 坝体地表变形位移测量设计 (4)2.1设计依据及监测原理 (4)2.2现阶段设计 (4)2.3设备选型 (6)2.4数据通讯 (6)2.5防雷设计 (6)2.6施工安装 (7)3 坝体内部变形测量设计 (9)3.1设计依据及监测原理 (9)3.2现阶段设计 (9)3.3设备选型 (10)3.4数据通讯 (10)3.5防雷设计 (11)3.6施工安装 (11)4坝体浸润线测量设计 (14)4.1设计依据及监测原理 (14)4.2现阶段设计 (14)4.3设备选型 (15)4.4数据通讯 (16)4.5防雷设计 (16)4.6施工安装 (16)5 库水位测量设计 (19)5.1设计依据及监测原理 (19)5.2测点布置 (19)5.3设备选型 (20)5.4数据通讯 (20)5.5防雷设计 (21)5.6施工安装 (21)6干滩监测设计 (22)6.1设计依据及监测原理 (22)6.2测点布置 (23)6.3设备选型 (24)6.4数据通讯 (24)6.5防雷设计 (24)6.6施工安装 (24)7雨量监测设计 (26)7.1设计依据及监测原理 (26)7.2测点布置 (26)7.3设备选型 (27)7.4数据通讯 (28)7.5防雷设计 (28)7.6施工安装 (28)8尾矿监控站设计 (29)8.1监控室环境要求 (29)8.2监控室设备配置 (31)8.3监控中心平台软件 (31)9 系统建设进度安排 (34)附图1：GPS观测墩设计图 (35)附图2：设备固定立杆设计图 (36)附图3：避雷网设计图 (37)10，缺少后期资料整理内容1 总论1.1矿山概况包钢尾矿堆积坝位于内蒙古自治区包头市昆都仑区以西的包钢场区西南部，包钢选矿厂西南约4.0km的平原缓坡上，整体地势北高南低，中心地理坐标为北纬41。
28＇,东经101。
07＇。
库区南距包兰铁路250～400m，北部为九原区工业园区，邻近110国道，东与包钢热电厂的第一灰渣场毗邻，西部为滞洪区和农田。
尾矿堆积库呈矩形平面，为四面围坝而成的平地型尾矿库，南北长3.5km，东西宽约3.2 km，坝体总长11.5 km，库区面积约为10 km2。
尾矿库于1955年开始建设，1963年建成，1965年8月投入使用。
一期坝设计标高为1045.0m，总库容为0.85亿m3，有效库容为0.688亿m3。
二期坝前期将坝体增加10m，使坝体标高到1055.0m，后期再将坝体增高10 m，使坝体到闭坝时达到最终设计标高1065.0 m。
尾矿堆积坝总库容达到2.338亿m3。
尾矿坝平均年上升速度为1.0m，尾矿堆积坝目前堆积标高最高为1053m，尾矿沉积滩坡度为0.8～0.5%，沉积滩长度300～350 m以上。
现将该尾矿库定为二等库。
1.2设计的基础资料和依据1.2.1 采用的法律规程和技术规范（1）《中华人民共和国安全生产法》；（2) 《中华人民共和国矿山安全法》；（3）《金属非金属矿山安全规程》（GB16423-2006）；（4）《尾矿库安全技术规程》（AQ 2006-2005）；（5）《尾矿库安全监测技术规范》（AQ2030-2010）（6）《尾矿设施施工及验收规程》（YS5418-95）；（7）《选矿厂尾矿设施设计规范》（ZBJ1-90）；（8）《建筑物防雷设计规范》2000年版（GB50057-1994）；（9）《视频安防监控系统工程设计规范》（GB50395-2007）；（10）《矿用信息传输装置》 MT/T899-2000；（11）《矿用信息传输接口》（MT/1007）；（12）《矿用产品安全标志标识》（AQ1043-2007）；（13）《电子计算机场地通用规范》（GB/T 2887）；1.2.2 有关文件和设计规范（1）《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）；（2) 《尾矿库安全监督管理规定》（国家安全生产监督管理总局令第6号）；（3）《关于尾矿库治理工作有关问题的处理意见》（安监管一字[2009]29号）；（4）《关于进一步加强中小型金属非金属矿山（尾矿库）安全基础工作改善安全生产条件的指导意见》（安监总管一［2009］44号）；（5）收集到的尾矿库历年沉降观测成果和孔隙水压力资料。
1.3设计原则（1）设计满足安监总局颁布的《尾矿库安全技术规程》的要求，遵循技术先进、功能齐全、性能稳定、节约成本的原则，并尽可能的保证尾矿库在线监测系统稳定、可靠运行。
（2）在满足国家、地方发布的规范和要求下，保证发生灾变时，所有现场工作人员和下游居民的生命、财产能够提前转移，提前预报，并尽可能的阻止灾难的发生。
（3）项目设计方案综合考虑施工、维护及操作因素，并为今后的发展、扩建、改造等留有扩充的余地。
设计方案具有科学性、合理性、可操作性。
对于尾矿库在线检测系统中的库水位检测、坝体位移检测、浸润线检测、构筑物变形检测、渗流水检测、孔隙水检测、坝体固结检测要尽可能的一次性，综合交叉工程，避免重复施工。
这样将会节省大量成本，并且施工更加简单。
后续升级扩容也非常方便，只需增加相应的终端设备。
（4）合理安排工程进度。
根据国家和地方发布的尾矿库监测系统建设工期要求，合理安排施工和建设顺序，确保在线监测系统能在计划时间内顺利完工并进行验收。
（5）尾矿库监测系统监测点布置应根据尾矿库的实际情况，突出重点，兼顾全面，统筹安排，合理布置。
监测仪器、设备、设施的选择，应先进和便于实现在线监测。
2 坝体地表变形位移测量设计2.1设计依据及监测原理设计依据依据《尾矿库安全监测技术规范》AQ 2030—2010第5条：——位移监测用的平面坐标及水准高程，应与设计、施工和运行诸阶段的控制网坐标系统相一致。
——断面选择和测点布置：监测断面宜选在最大坝高断面、有排水管通过的断面、地基工程地质变化较大的地段及运行有异常反应处。
——初期坝顶和后期坝顶各布设一排，每30～60m高差布设一排，一般不少于3排。
——测点的间距，一般坝长小于300m时，宜取20～100m；坝长大于300m 时，宜取50～200m；坝长大于1000m时，宜取100～300m。
——各种基点均应布设在坚实土基上。
——1998年至今的定期观测水平位移资料。
监测原理本系统采用GPS自动化监测方式对坝体表面位移进行实时自动化监测，其工作原理为：各GPS监测点与参考点接收机实时接收GPS信号，并通过数据通讯网络实时发送到控制中心，控制中心服务器GPS数据处理软件GPSensor实时差分解算出各监测点三维坐标，数据分析软件获取各监测点实时三维坐标，并与初始坐标进行对比而获得该监测点变化量，同时分析软件根据事先设定的预警值而进行报警。
GPS表面位移监测的误差水平为±2mm，高程方向为±5mm。
注：GPS表面位移点均可以和当地的坐标系进行联测，所有监测点的坐标均可以转换为当地坐标。
2.2现阶段设计根据《尾矿库安全监测技术规范》AQ2030-2010要求标准，尾矿库共布置38个纵向监测断面，2个横向监测断面，具体布点如下：1、南坝布设：12个纵向监测断面，2个横向监测断面，初期坝顶和后期堆积坝顶各布设一排2、东坝布设：10个纵向监测断面，2个横向监测断面，初期坝顶和后期堆积坝顶各布设一排3、西坝布设：10个纵向监测断面，2个横向监测断面，初期坝顶和后期堆积坝顶各布设一排4、北坝布设：6个纵向监测断面，2个横向监测断面，初期坝顶和后期堆积坝顶各布设一排在东坝、南坝、西坝各设一个基准点共计：38个纵向监测断面，2个横向监测断面。
详见附图1监测点布设平面图。
表面位移报警阀值设计目前关于尾矿坝表面位移预警阀值设计没有相关技术规范可以参考，经咨询行业相关专家，建议根据该库筑坝材料、筑坝工艺、排矿工艺、坝体位移历史观测数据以及其他同类工程经验，进行坝体表面位移阀值设计：1、一级预警值：水平方向上连续5天日平均位移速率超过1mm/d且位移方向基本一致；5日累计位移超过6mm、期间日平均位移速率超过0.5mm/d且方向一致并未见收敛。
垂直方向上按水平方向的2倍值控制。
2、二级预警值：水平方向上连续5天日平均位移速率超过1.5mm/d且位移方向基本一致；5日累计位移超过9mm、期间日平均位移速率超过0.8mm/d且方向一致并未见收敛。
垂直方向上按水平方向的2倍值控制。
3、三级预警值：水平方向上连续5天日平均位移速率超过2mm/d且位移方向基本一致；5日累计位移超过15mm、期间日平均位移速率超过1mm/d且方向一致并未见收敛。
垂直方向上按水平方向的2倍值控制。
监测系统运行稳定后可将实际监测数据报原设计单位并对预警值进行重新计算和优化调整。
2.3设备选型根据系统的实际情况及所要达到的技术指标，并参照《全球定位导航系统测量规范》，尾矿库坝体位移监测系统选择选择设备需满足以下条件：拥有坚固的外型结构和通用的技术性能，适合在任何情况下长时间连续工作，并配备有核心的解算软件，能够最大限度地满足滑坡体、尾矿坝、沉降等变形监测的需要。
技术参数满足：◆水平精度2mm+1ppm （规范要求＜3mm）◆垂直精度3mm+1ppm （规范要求＜5mm）◆可靠性>99.9%◆远程控制。
◆内置UPS服务器实现断电保护功能；◆接口防雷设计，整机工业级标准◆防腐,抗老化性能佳,寿命长。
◆在高温,低寒等恶劣环境中使用性能更加突出2.4数据通讯GPS设备输入输出数据均为数字信号，由串口服务器转换为电信号，再由光电转换器转换为光信号，后由光纤传输至值班室监控中心服务器，提高了数据传输的安全性和可靠性。
2.5防雷设计坝体表面位移监测系统采用避雷针进行直击雷防护，使用单项电源避雷器、通讯电缆防雷器实现对感应雷的防护。
直接雷电防护具体避雷方式要求避雷针与被保护物体横向距离不小于3m，避雷针高度按照“滚球法”确定，粗略计算即可。
技术参数需满足：⏹雷电通流容量kA：200⏹电阻Ω：≤1⏹最大抗风强度m/s：40感应雷电防护电源防雷保护采用金属机柜屏蔽感应雷，电源部分加装防雷插座和单项电源避雷器。
通讯线路防雷保护在通信线路两端分别加装防雷器，一端靠近传感器，避免由于感应雷造成的电流对传感器的损害；另一个防雷器尽量靠近数据处理设备。
