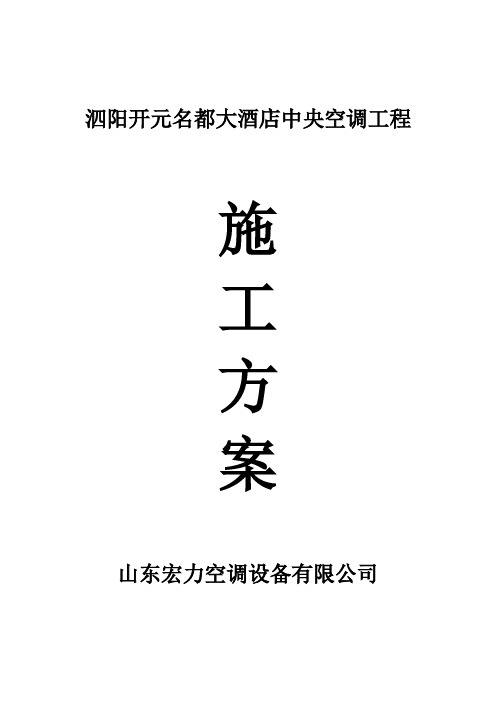

泗阳开元名都大酒店中央空调工程施工方案山东宏力空调设备有限公司一、工程概况泗阳县行健开元名都大酒店是一所按照五星级标准建设的集餐饮、娱乐、客房、会务于一体的综合性大酒店。

酒店坐落于运河新城的规划核心区域，北接城市森林公园，南临运河风光带，远眺城南生态科技新城。

该项目建筑面积为5.7万平方米，建筑高度99.95米。

工程全部采用地源热泵系统，为2011年农村地区可再生能源建筑应用示范项目，示范面积为3.72万平方。

本建筑一至二十五层空调冷热源采用两台大型地源热泵机组，机组型号为SM（D）-360LR；生活热水及泳池加热，通过两台小型地源热泵机组制取，机组型号为SM(D)-80Q （R），夏季做系统热回收免费制取热水，冬季及过渡季节专门制取热水二、工程内容（一）、地源热泵空调通风工程室外土壤换热器系统安装。

（二）、地源热泵空调通风工程的通风系统安装。

（三）、地源热泵空调通风工程的空调水系统安装。

包括工程所需全部设备、材料、软件及备品配件的采购、安装、调试、竣工验收、培训和质保期内的修、配、换及后期维保服务，即符合暖通系统设计图纸和地源热泵中央空调冷热源系统设计图纸的和清单全部内容。

三、系统概述▲冷热源该项目空调冷热源采用两台SM（D）-360LR机组，每台制冷量：1233KW，输入功率243KW，制热量1149KW ，输入功率：307KW，系统设计功率：COP≥3.3。

▲地埋管系统本工程地埋管换热器采用垂直钻孔埋管的方式，垂直埋管群布置于室外。

采用直径为25MM的双管及U型管并联的方式，管材和管件均采用高密度聚乙烯PE管；本工程地埋管换热器采用垂直钻孔，回填材料采用细砂和膨胀土按照一定比例混合进行回填；3、本工程采用垂直埋管的方式，在90米深处埋管，利用地下90米处恒温，通过交换器进行冷热交换，达到升温降温效果。

以下为地埋管施工工艺流程：测量定位——钻孔——地埋管预制及预加压——放管——灌浆定位——安装水平环路集管——环路集管试压——机房集分水器与环路集管连接——冲洗、排气——系统试压——回填隐蔽经计算分析，全年空调系统夏季向地下散热及去热热量基本平衡。

北塘TBD项目新中式地产大院海鲜坊地源热泵空调系统设计摘要:地源热泵系统作为利用可再生资源的高效、节能、环保的一种新型空调系统,本文介绍某新中式地产大院海鲜坊地源热泵中央空调系统设计。

关键词:中央空调系统地源热泵水系统设计地埋管换器设计New Chinese real estate project Beitang TBD compound Seafood PlaceAbstract:Ground source heat pump system as efficient use of renewable resources,energy saving,environmental protection,a new air conditioning system,this paper introduces a new real estate compound Seafood Place Chinese ground source heat pump central air conditioning system design.Key Words:Central air conditioning system;Ground source heat pump water system design;Underground pipe for design地源热泵(Ground-source heat pump)是一种利用地下浅层地热资源既可供热又可制冷的高效、节能、环保的空调系统。

地源热泵通过输入少量的高品位能源(如电能),实现低温热源向高温热源的转移。

主要是运用热泵从浅层地能中(土壤、地下水或地表水)吸取大量的低温位热量(或冷量),通过热泵系统循环把吸取的热量从低温位提升到高温位,为用户提供冬季供暖、夏季制冷空调、全年热水供应或制冷空调和热水联供。

它只需消耗少量的高品位能源(如电能),就能获得高于输入能量数倍的热能效果,它是一种高效、环保、节能的空调系统。

Construction & Decoration建筑与装饰2022年6月下 145合肥市滨湖新区政务招商中心地源热泵空调系统及节能分析尹文亮合肥市滨湖新区建设投资有限公司 安徽 合肥 230000摘 要 安徽省合肥市滨湖新区政务招商中心采用地源热泵空调系统。

利用地源热泵系统在土壤冷热平衡的条件下的高能效的特性，为建筑提供空调冷热源。

本文基于本项目系统分析和运行调试数据，分析验证地源热泵系统在项目实际项目运用的节能效果。

关键词 地源热泵；节能分析；土壤冷热平衡Ground Source Heat Pump Air Conditioning System and Energy Saving Analysis in Government Affairs Investment Promotion Center of Binhu New District of Hefei CityYin Wen-liangHefei Binhu New District Construction Investment Co., Ltd., Hefei 230000, Anhui Province, ChinaAbstract The government affairs investment promotion center of Binhu New District of Hefei City in Anhui Province adopts the ground source heat pump air-conditioning system. Utilizing the high energy efficiency of the ground source heat pump system under the condition of soil cooling and heating balance, it provides air conditioning cooling and heating sources for buildings. Based on the system analysis and operation and debugging data of this project, this article analyzes and verifies the energy saving effect of the ground source heat pump system in the actual project.Key words ground source heat pump; energy saving analysis; soil heat and cold balance引言安徽省合肥市滨湖新区政务招商中心，楼高15.6m ，地上3层，地下一层，属多层公共建筑，总建筑面积21080㎡。

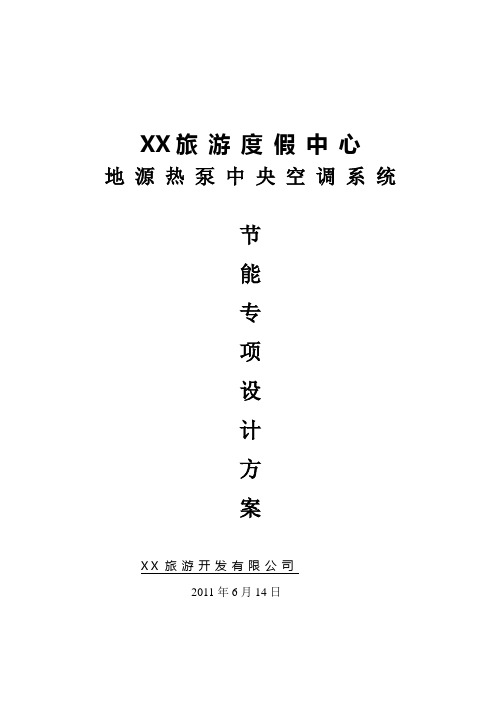

XX旅游度假中心地源热泵中央空调系统节能专项设计方案X X旅游开发有限公司2011年6月14日目录第一章、项目概况与地源热泵可再生能源介绍 (1)（一）、项目概况 (1)（二）、设计范围 (2)（三）、设计指导思想和设计特点 (2)（四）、设计规范 (3)（五）、地源热泵是可再生能源的利用 (4)第二章、节能新技术应用方案及节能示范内容 (12)（一）、项目空调系统设计要求 (12)（二）选用空调系统的客观分析 (12)(三)、地源热泵空调系统介绍 (15)（四）、空调系统设计参数 (19)（五）、负荷校核书 (20)（六）、设备容量校核 (30)第三章源侧地埋系统技术运 (37)（一）、地质条件分析 (37)（二）、岩土热物性测试分析 (38)（三）、系统管井周围土壤的温度变化模拟计算 (51)（四）、全年动态负荷与土壤热平衡计算 (53)（五）、源侧换热器系统设计计算确定 (55)（六）、地埋管管材的选择 (57)（七）、地耦布置汇总说明 (58)（八）、室外地埋管系统施工工艺 (58)第四章、项目创新推广价值和综合效益分析(节能篇) (63)（一）、项目创新点 (63)（二）、推广价值 (63)（三）、成本概算分析 (66)（四）、节能效益分析 (68)（五）、项目节能量计算 (75)（六）、资金落实情况 (75)第一章、项目概况与地源热泵可再生能源介绍（一）、项目概况1、工程项目：XXXX旅游度假中心地源热泵中央空调系统工程2、建设单位：XXXXXX旅游开发有限公司3、具体地址：浙江省舟山市XX县菜园镇高场湾村4、建筑类型：公共建筑5、建筑面积：项目总建筑面积20047.07平方米6、使用功能：旅游、度假、住宿7、建设时间:工程建设时间为2009年11月-2012年3月8、地源热泵系统节能示范项目总投资：516.46万元9、示范工程中应用可再生能源的投资增量：147.44万元10、工程项目总平面示意图：（二）、设计范围XX旅游度假中心地源热泵系统的设计范围是酒店主楼、副楼的中央空调系统和酒店主楼、副楼、员工综合楼、7栋海景房热水系统。

地源热泵方案范本（空调系统）第一节工程概况本工程为某市东站站房综合楼，建筑面积5243.95平方米。

本项目室内采暖（制冷）设计为风机盘管中央空调系统，热（冷）源拟采用地源热泵系统。

第二节方案设计依据1.《公共建筑节能设计标准》GB 50189-20052.《民用空调设计规范》GB 50019-20033.《地源热泵系统工程技术规范》GB 50366-20054.《城镇直埋供热管道工程技术规程》CJJ/T81-985.《埋地聚乙烯给水管道工程技术规程》CJJ101-20046《供水水文地质勘察规范》GB 50027-20017 建设单位提供的基本资料8. 甲方提供的设计要求9 某市地区的水文地质资料10某市地区类似工程的数据报告11 配套设备厂家的样本说明第三节有关气象资料某市市位于辽东半岛西北部，西临渤海辽东湾，与锦州、葫芦岛隔海相望；北与大洼、海城为邻；东与岫岩、庄河接壤；南与瓦房店、普兰店相连。

营口南接大连，西临渤海，背靠东北腹地，中国七大水系之一的大辽河从里注入渤海。

营口市属暖温带半湿润气候区，四季分明，气候适宜。

夏季空调室外计算干球温度：30℃：夏季空调室外计算湿球温度：27.3℃夏季通风室外计算温度：28℃夏季室外平均风速：3.5m/s冬季空调室外计算干球温度：-18℃冬季采暖室外计算干球温度：-16℃冬季空调室外计算相对湿度：63％冬季通风室外计算温度：-10℃极端最高温度: 35.3℃极端最低温度：-18.8℃最大冻土深度：111cm采暖天数：143天制冷天数:90第四节工程设计原则地源热泵中央空调系统工程是某站站房综合楼的配套工程，要求空调系统设计与整体工程设计理念结合,与已施工完毕的其他节能系统工程要配比得当，在遵照已完工工程的基础上，合理调整地源热泵部分的设计、施工，以尽快发挥其经济效益和社会效益。

工程方案中应明确的设计原则如下：1、充分利用某市地区地下土壤温度较高的特点，合理设计地埋管侧的水介质供回水温度、流量，达到热泵机组的最佳经济运行状态。

中央空调、地板采暖、生活热水三联供系统XXX别墅地源热泵节能系统方案宁波XX设备工程有限公司联系人：电话：传真：日期：2009-12-XX企业简介宁波XXX设备工程有限公司是一家杰出的建筑系统配套产品服务商，专为高档别墅、公寓、宾馆、办公楼、工厂、大型公共场所等提供成套空调、供热、新风、除尘、水处理、智能化楼宇系统的设计及施工，专业解决方案涵盖咨询、设计、销售、施工以及售后服务等各项，为用户提供最完整的一站式系统服务。

专业的精神，领先的技术，严谨的作风以及诚信的服务是鼎泰人一直遵循的准则，为您营造舒适、节能、健康、环保和安全的室内居住环境是鼎泰人给您的承诺。

XXX有实力、有能力、竭尽全力地把科技精品奉献给用户，把诚实诚信奉献给用户，并愿与各界同仁、朋友携手共进、资源共享、共创伟业！目录一、地源热泵系统简介 (3)二、工程概况 (7)三、系统设计 (8)四、地源热泵地埋设计 (9)五、地面采暖系统介绍 (13)六、地源热泵系统与常规系统的比较分析 (16)七、XXX商用中央空调售后服务承诺 (17)八、企业简介 (20)九、XXX施工规范 (21)十、主要工程案例 (25)十一、企业证书 (27)十二、美国XXX三联供地源热泵报价汇总 (30)一、地源热泵系统简介1．1 地源热泵系统运行原理地球表面土壤深度5-10m以下温度稳定且约等于当地全年平均温度，地表浅层是一个巨大的太阳能和地核热能收集器同时也是热能的储存器，新型地（水）源节能中央空调是充分利用了这一特点，利用土壤常年恒定温度的环境进行热量交换，达到室内一年四季如春的环境。

冬季：当机组在制热模式时，就从土壤/水中吸收热量，通过压缩机和热交换器把大地的热量集中，并以较高的温度释放到室内。

夏季：当机组在制冷模式时，就从土壤/水中提取冷量，通过压缩机和热交换器把大地的热量集中，并入室内，同时将室内的热量排放到土壤/水中，达到空调的目的。

热交换示意热热冷冷热热热冷夏季1．2 地源热泵系统特点: 1、可再生性:地源热泵系统是一种利用地球所储藏的太阳能资源作为冷热源，进行能量转换的供暖制冷空调系统，地源热泵利用的是清洁的可再生能源的一种技术。

浅谈天津国际贸易与航运服务区写字楼地源热泵空调系统引言地源热泵是一种高效的空调系统，通过利用地下的稳定温度来实现空调供暖和制冷的目的。

在天津国际贸易与航运服务区的写字楼建设中，采用地源热泵空调系统可以有效降低能耗并提高室内舒适度。

本文将探讨天津国际贸易与航运服务区写字楼地源热泵空调系统的原理、优势，以及在实际应用中可能遇到的一些挑战。

地源热泵空调系统原理地源热泵空调系统利用地下的稳定温度来实现供暖和制冷。

系统通过地下的地热换热器将地下的热能吸收到系统内，然后利用压缩机和传热器将热能传递到室内或室外。

系统通过循环运行，可以实现室内温度的控制。

地源热泵空调系统的原理主要包括以下几个方面： 1. 地热能的吸收：地下温度稳定，地热换热器可以吸收地下的热能。

地热能的吸收可以通过水循环或者直接吸收地下土壤的方式实现。

2. 热能的传递：地热能通过系统内的压缩机和传热器传递到室内或室外。

在冷气模式下，热能从室内传递到室外，实现制冷效果。

在暖气模式下，热能从室外传递到室内，实现供暖效果。

3. 温度控制：系统通过控制地热能的吸收和传递，可以实现室内的温度控制。

通过调节系统的参数，例如循环的速度、压缩机的运行时间等，可以实现室内温度的调节。

天津国际贸易与航运服务区写字楼地源热泵空调系统的优势天津国际贸易与航运服务区写字楼地源热泵空调系统具有以下优势： 1. 节能环保：地源热泵空调系统利用地下的稳定温度进行供暖和制冷，相比传统空调系统，能耗更低，对环境影响更小。

同时，系统使用的制冷剂也更环保。

2. 高效舒适：地源热泵空调系统可以实现恒定温度的供暖和制冷，室内温度更加稳定，舒适度更高。

系统还可以根据实际需求进行智能控制，提高空调效果。

3. 经济可行性：地源热泵空调系统的投资成本相对较高，但长期来看，可以通过节能减少能耗成本，并且可以享受政府的环保补贴和相关政策支持。

因此，在经济可行性上具有一定的优势。

挑战与解决方案在实际应用中，天津国际贸易与航运服务区写字楼地源热泵空调系统可能面临以下挑战： 1. 地下热交换器的设计和施工：地热能的吸收主要通过地下的热交换器实现。

关于某国际酒店能源方案的说明某国际大酒店占地103亩，总建筑面积约5.5万㎡，其中酒店部分建筑面积3.8万㎡，别墅部分建筑面积1.7万㎡。

地埋管地源热泵系统（以下简称地源热泵系统）室外地埋管部分占地近1万㎡，除去建筑占地，项目有足够的面积用于室外地埋管。

一、负荷情况某大酒店供热负荷为5200kw；供冷负荷为4300kw；生活热水负荷为2800kw。

别墅部分参考酒店负荷进行估算，总热负荷为2380kw；总冷负荷为1870kw。

二、对比方案1、“燃油锅炉＋冷水机组”系统按冷热需求分系统设计，按照总热负荷8000kw配置燃气锅炉、按照总冷负荷4300kw配置冷水机组及冷却塔，相应配置其它机房设备及室外管线。

2、“用燃油锅炉调峰的地源热泵系统”用地源热泵解决基础负荷（总负荷的60%），用燃油锅炉解决调峰负荷（总负荷的40%）按照酒店热负荷5200kw的60%，即3120kw配置地源热泵系统，按照酒店热负荷40%，即2080kw配置燃油锅炉。

地源热泵系统可承担冷负荷3510kw，酒店冷负荷的其余部分790kw由冷水机组承担。

本项目中别墅部分的供暖及制冷完全由地源热泵系统来解决。

三、项目初投资估算酒店部分费用表序号工程或费用名称工程费用（万元）燃油锅炉＋冷水机组地源热泵＋锅一、机房设备540 6151 燃油锅炉80 35热泵机组－270冷水机组200 552 水泵40 403 机房配套设备160 1604 电气、控制系统60 55二、室外工程40 1000地埋管－990冷却塔40 10三、总计580 1615四、单位面积造价153元/㎡425元/㎡“燃油锅炉＋冷水机组”的形式总投资840万元；地源热泵系统的总投资为2642万元。

室外地埋管部分寿命长达50年，如果按照20年的投资期折算，仅相当于708万元，系统投资相当于1580万元。

地源热泵系统中别墅部分考虑了分户供暖的方式，如不考虑分户的问题亦可按调峰方式并入酒店系统，可节约初投资305万元。

东莞市地铁地源热泵系统施工方案1. 简介•地铁地源热泵系统是通过将地下深度利用，采用热泵技术将地下温度较为恒定的热能转移到车站内部进行空调供热供冷。

这种形式的热能利用对环境污染较小，具有很好的节能效果。

•本方案针对东莞市地铁建设，介绍地铁车站地源热泵系统的施工方案，包括施工流程、选取设备、工程验收等相关内容。

2. 施工流程2.1 预处理•建议在地铁的初步设计阶段就进行地源热泵系统的设计，以充分考虑系统的建设需求和采热面积。

•进行地源热泵系统的归功输入输出，实现对系统的稳定量化。

通过精细化设计，使其更加可靠高效。

2.2 设备选型•首先确定地铁车站使用的热泵设备类型，多种类型在现有市场上以满足不同地质条件的需求；•根据地铁车站地质条件，选取适合的地源热泵设备和设备参数；•优先选择设置有故障报警的设备，以便在设备出现故障时及时发现并进行排除。

2.3 施工实施•进行地源热泵系统的设计并进行施工图绘制；•安装地源热泵系统设备并进行联网调试；•进行地下管道的铺设和安装，确保管道布局稳固并具备足够的抗压强度和防腐蚀能力。

2.4 工程验收•在施工过程中，需要定期进行现场检查和测试，确保工程按照设计方案的要求实施；•安装完毕后，进行系统运行试验，检验系统的运行情况和性能是否符合要求；•进行正式的工程验收，然后移交至车站使用。

3. 用地和设备布置•建议在设计阶段对用地和设备进行预估，最大限度地减少地源热泵系统的用地面积和设备安装的数量;•按地铁车站的面积和装修风格的需求进行设备布局方案的制定；•数量和位置需按照建筑和工程布局尺寸的规划要求进行合理安排。

4. 施工材料和设备•地源热泵是由数十种材料和设备组成的系统，需要进行针对性的选材和定性分析;•要采用符合国家标准和节能环保标准的材料和设备进行随机选购，确保系统的稳定性和高效性。

5. 安全性和保证•地源热泵系统的施工、维修和运行需要贴合相关管理规范和要求；•进行良好的保护措施，确保工程运作过程中的安全性和系统的完整性。
