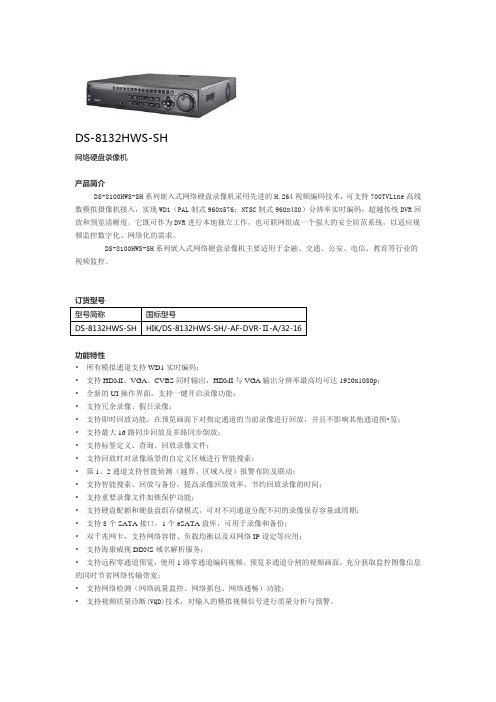

DS-8132HWS-SH网络硬盘录像机产品简介DS-8100HWS-SH系列嵌入式网络硬盘录像机采用先进的H.264视频编码技术，可支持700TVLine高线数模拟摄像机接入，实现WD1（PAL制式960x576；NTSC制式960x480）分辨率实时编码，超越传统DVR回放和预览清晰度。

它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，以适应视频监控数字化、网络化的需求。

DS-8100HWS-SH系列嵌入式网络硬盘录像机主要适用于金融、交通、公安、电信、教育等行业的视频监控。

型号简称国标型号DS-8132HWS-SH HIK/DS-8132HWS-SH/-AF-DVR-Ⅱ-A/32-16功能特性•所有模拟通道支持WD1实时编码；•支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p；•全新的UI操作界面，支持一键开启录像功能；•支持冗余录像、假日录像；•支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预•览；•支持最大16路同步回放及多路同步倒放；•支持标签定义、查询、回放录像文件；•支持回放时对录像场景的自定义区域进行智能搜索；•第1、2通道支持智能侦测（越界、区域入侵）报警布防及联动；•支持智能搜索、回放与备份，提高录像回放效率，节约回放录像的时间；•支持重要录像文件加锁保护功能；•支持硬盘配额和硬盘盘组存储模式，可对不同通道分配不同的录像保存容量或周期；•支持8个SATA接口，1个eSATA盘库，可用于录像和备份；•双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用；•支持海康威视DDNS域名解析服务；•支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽；•支持网络检测（网络流量监控、网络抓包、网络通畅）功能；•支持视频质量诊断(VQD)技术，对输入的模拟视频信号进行质量分析与预警。

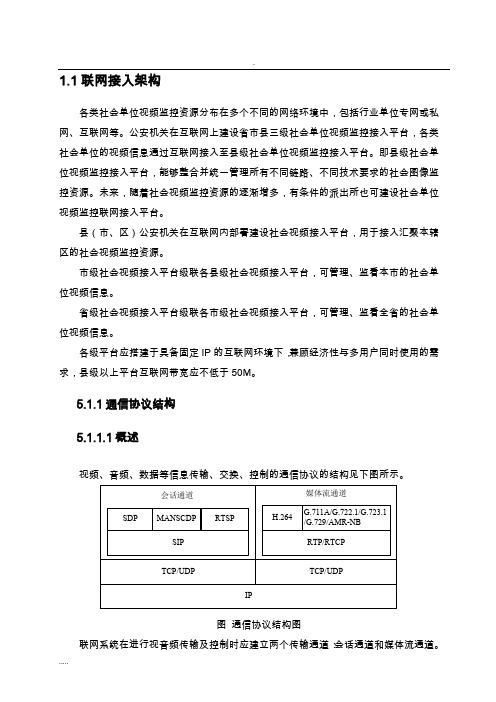

1.1联网接入架构各类社会单位视频监控资源分布在多个不同的网络环境中，包括行业单位专网或私网、互联网等。

公安机关在互联网上建设省市县三级社会单位视频监控接入平台，各类社会单位的视频信息通过互联网接入至县级社会单位视频监控接入平台。

即县级社会单位视频监控接入平台，能够整合并统一管理所有不同链路、不同技术要求的社会图像监控资源。

未来，随着社会视频监控资源的逐渐增多，有条件的派出所也可建设社会单位视频监控联网接入平台。

县（市、区）公安机关在互联网内部署建设社会视频接入平台，用于接入汇聚本辖区的社会视频监控资源。

市级社会视频接入平台级联各县级社会视频接入平台，可管理、监看本市的社会单位视频信息。

省级社会视频接入平台级联各市级社会视频接入平台，可管理、监看全省的社会单位视频信息。

各级平台应搭建于具备固定IP的互联网环境下，兼顾经济性与多用户同时使用的需求，县级以上平台互联网带宽应不低于50M。

5.1.1通信协议结构5.1.1.1概述视频、音频、数据等信息传输、交换、控制的通信协议的结构见下图所示。

图通信协议结构图联网系统在进行视音频传输及控制时应建立两个传输通道：会话通道和媒体流通道。

会话通道用于在设备之间建立会话并传输系统控制命令；媒体流通道用于传输视音频数据，经过压缩编码的视音频流采用RTP/RTCP传输。

5.1.1.2会话初始协议安全注册、实时媒体点播、历史媒体的回放等应用的会话控制采用RFC 3261（SIP）规定的REGISTER、INVITE等请求和响应方法实现，历史媒体回放控制采用SIP扩展协议RFC2976规定的INFO方法实现，前端设备控制、信息查询等应用的会话控制采用SIP扩展协议RFC 3428规定的MESSAGE方法实现。

SIP消息应支持基于UDP和TCP传输。

5.1.1.3会话描述协议联网系统有关设备之间会话建立过程的会话协商和媒体协商应采用RFC 4566（SDP）协议描述，主要内容包括会话描述、媒体信息描述、时间信息描述。

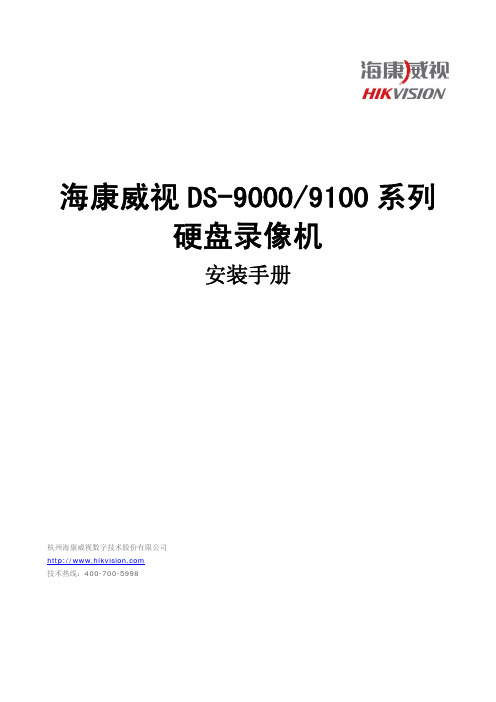

海康威视DS-9000/9100系列硬盘录像机安装手册杭州海康威视数字技术股份有限公司技术热线：400-700-59981 安装注意事项海康威视硬盘录像机是一种专用的监控设备，请在安装使用时注意以下事项：1.硬盘录像机上不能放置盛有液体的容器（例如水杯）。

2.将硬盘录像机放置在通风良好的位置。

3.使硬盘录像机工作在允许的温度及湿度范围内。

4.硬盘录像机内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。

5.请从正规渠道购买硬盘生产厂商推荐的DVR专用硬盘，以保证硬盘的品质和使用要求。

硬盘录像机的安装若硬盘录像机安装在机架或机柜内，请使用支架固定并注意以下事项：1．安装硬盘录像机前，请先将支架安装在机架或机柜的适当位置。

2．请确保设备安全运行所必需的空气流通。

3．请确保不会因为机械负荷不均匀而造成危险。

4．请确保机柜内温度不超过55℃。

5．请确保视频、音频线缆有足够的安装空间，线缆弯曲半径应不小于5倍线缆外径。

6．请确保报警、485等线缆牢固安装，良好接触。

7．如果安装多台设备，设备的间距最好大于2cm。

8．请确保硬盘录像机可靠接地。

说明收到产品后，请打开包装盒，将设备取出并放置在适当的位置，依据盒内的装箱清单确认装箱产品及附件。

提醒：如果发现包装盒内物品有所损坏或任何配件短缺的情况，请及时与经销商联系。

2 安装硬盘提醒请使用硬盘生产厂商推荐的DVR专用SATA硬盘。

本设备最多可安装8块硬盘，在安装前，请确认已断开电源。

硬盘安装工具：十字螺丝刀一把。

硬盘安装步骤：1：拧开机箱背部的螺丝，取下盖板。

2：用螺丝将硬盘固定在硬盘支架上。

如果是将硬盘安装在下层支架，请先将上层硬盘支架卸掉。

3：将硬盘数据线一端连接在主板上，另一端连接在硬盘上。

4：将电源线连接在硬盘上。

5：盖好机箱盖板，并将盖板用螺丝固定。

3 后面板接口名称及连接说明序号 名称连接说明视频输入接口 （VIDEO IN） 连接（模拟）视频输入设备，标准BNC 接口。

检验报样品名称枪型网络摄像机检测(2015）国认监认字（275）号CANS L0653型号规格：DS-2CD4232FWD-I 受检单位：杭州海康威视数字技术股份有限公司报告编号：公沪检131252 检验类别：型式检验国家安全防范报警系统产品质量监督检验中心(上海)公安部安全防范报警系统产品质量监督检验测试中心样品名称枪型网络摄像机检验类别型式检验—— DS-2CD4232FWD-I型号规格商标浙江省公安厅安全技术防范管理办公室委托任务来源杭州海康威视数字技术股份有限公司受检单位名称杭州海康威视数字技术股份有限公司制造单位名称（ 2015）字浙227号抽样单编号抽样地点抽样日期年20154 该公司月28第二批28受检批生产日期 42015年月批号或编号2台台抽样母体数量6 抽送样品数量2015 台2 检验样品数量年5样品收到日期月10日视频安防系统枪型网络摄像机GA/T645-2006 、1 检验依据 2、产品使用说明书日11月6年2015日至11月5年2015 检验日期由浙江省公安厅安全技术防范管理办公室委托，杭州海康威视数字技术股份有限公司受检的DS-2CD4232FWD-I 枪型网络摄像机样品，经本中心检测的项目共2项，所测项目的结果符检验结GA/T645-200和产品使用说明书的相关要求受检单位地址杭州市滨江区东流路700号通讯资料电话邮政编码 310054检验结果汇总编制或主检：审核：批准：序号检验项目技术要求检验结果单项判定日期：日期：日期：枪机表面不应有明显的凹痕、划伤、裂缝、变形和污渍；表面盈色泽均匀，1外观检查不应有气泡、龟裂、脱落和磨损现象；合格符合金属零部件不应有锈蚀；文字标识盈清晰、完整枪机的零部件应装配牢固，连接可合格符合2结构检查靠使用防尘罩时，应采用高透光材料，摄像机的防尘图像不应出现明显色散、变形和重影现合格符合3罩检查象自适应以太网口、电源接10/100M 借口检查 4合格符合口．应支持TCP/IP协议，宜扩展支持SIP、RTSP、RTP、RTCP等网络协议，宜网络协议检查符合 5合格组播技支I，视频码8192Kbp32Kbp视频压缩码支合符6设置范围检可调（分辨率204153视频压缩标准7(Main Profile,Baseline Profile) 符合合格检查图像分辨率试最大支持2048×1536符合合格 8验1536),25fps 50Hz:20fps(2048×720)(1920×1080), 25fps (1280×帧频率试验符合合格91536),30fps 60Hz:20fps(2048×720)××1080), 30fps(1280(1920图像画面中信息无明显缺损，物体移动时图像边缘不应有明显的锯齿状、图像质量试验符合合格 10拉毛等现象2048（分辨率为彩色：≥1200TVL/、码率为4Mbps、帧率为25帧×1536 分辨力试验符合 11合格秒） 10级亮度（灰度）应≥符合 12合格鉴别等级、帧积累关闭、黑白模式、红F=（最低照度试验13 合格符合．外灯关闭），能基本分辨被摄目标轮廓特征快门检查支持1/25至1/100000s可调符合合格14平台上通过客户端或可在Windows图像调节功能饱和度等进行调者IE对亮度、对比度、合格 15符合检查整支持在编码时加入特殊字段，可提数字水印功能合格16符合检查示录像文件被篡改双码流符合心跳机制符合背光补偿符合移动侦测、遮挡报警符合其他功能检查 17 合格数字降噪符合镜像功能符合密码保护符合隐私遮盖符合Ω湿热试验后，应≥绝缘电阻测试 2M 18 符合合格 1min 试验期间无飞弧或击穿，抗电强度试验符合19 合格PoE 10%；供电方式检查±采用DC12V 符合合格202h ℃2+60高温试验± 21 合格符合 2h低温试验±-303℃ 22符合合格+2恒定湿热试验 % 48h ）93（ RH2±+40℃23 符合合格-3 55～10；振幅；每轴向循环10Hz振动试验～24合格符合．扫描5次；每次时间5min冲击试验 15g 11ms每一轴向3次6轴向符合合格 25外壳防护等级符合合格26IP66试验在环境照度低于一定值时，通过自处30m带红外灯照射，能基本分辨距离红外距离试验 27 符合合格所摄目标的轮廓和状态摄像机在正常工作条件下，连续，不应出现电气、机械或软件工作168h 稳定性试验符合28合格的故障、最5000Lx当环境照度在最高值≥之间变化时，视频图像均100Lx低值≤宽动态试验符合合格 29具有尚好的清晰度、层次感和色彩还原度检验情况说明杭州海康威视数字技术股份有限公司受检的DS-2CD4232FWD-I型网络摄像机，采用直流12V供电。

⒈产品设计要求检查（1）软件设计要求设备配置的软件应与其硬件资源相适应。

除系统软件、部件驱动软件和应用（管理）软件外，对同一系列产品的软件应遵循系列化、标准化、模块化、中文化和兼容的原则。

设备应配备满足功能需要的基本操作系统，并有明确的版权说明。

具有中文处理功能和自检能力。

配置的系统软件和应用软件的种类、功能及使用范围，应在产品标准中明确规定，产品功能应与说明书相符合。

设备的文档、中文信息处理和软件备案号等应符合GB/T9813-2000中4.1.5、4.1.6、4.1.7的要求。

（2）硬件设计要求设备的硬件设计，应进行可靠性、维修性、易用性、软件兼容性、安全性和电磁兼容性设计。

设计系列化产品，应遵循系列化、标准化、模块化和兼容原则，并应符合相应的国家标准。

硬件系统和单元设计应留有适当的逻辑余地，硬件系统应具有一定的自检功能。

硬件应具有可扩展性，特别是可扩充多媒体部件，并易于维修。

其CPU配置、总线速度、存储器、输入输出控制器、联动控制器、网络接口、配置的系统软件等，应在产品标准中明确规定，产品功能应与说明书相符合。

2. 产品外观和结构要求检查（1）产品表面不应有明显的凹痕、划伤、裂缝、变形和污染等。

表面涂镀层应均匀、不应起泡、龟裂、脱落和磨损。

金属零部件不应有锈蚀及其它机械损伤。

产品的零部件应紧固无松动，安装可抽换部件的接插件应能可靠连接，键盘、开关按钮和其他控制部件的控制部件的控制应灵活可靠，布局应方便使用。

（2）数字录像主机应有显示主机工作状态的灯光指示。

（3）数字录像主机机壳内应有接线座，外界引线须有数字或字符标识。

交流电源引入线，采用插头或焊接（加防护隔离）形式。

（4）产品表面说明功能的文字、符号、标志应清晰、端正、牢固并符合相应的国家标准。

3. 接口要求检查视频接口：接插件：BNC、VGA信号：全电视信号输入/输出电平：1.0Vp-p,75Ω极性：正极性音频接口：接插件：BNC、RCA输入电平：0dBm,+,-10dBm,高阻输出电平: 线路电平报警联动接口:输入为无源开路和或闭路；输出为无源开路/或闭路；采用继电器输出的，其触点容量应≥500mA.网络接口应配有串口、USB、Etherner等一种或多种标准网络或传输接口，并能实现单向或双向数据传输。
