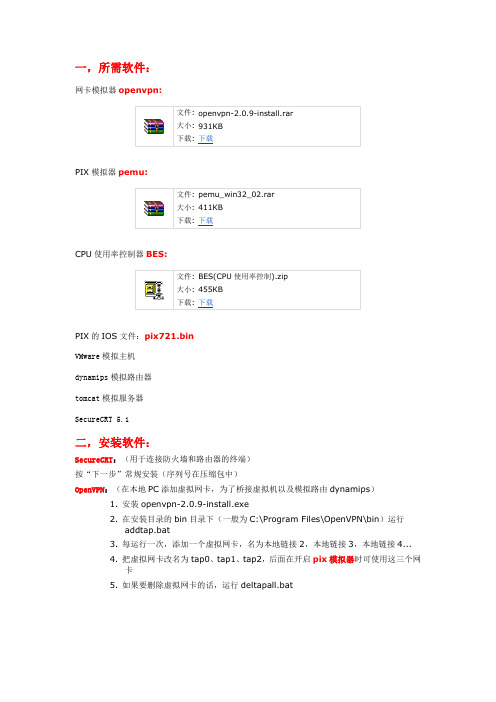

一，所需软件：网卡模拟器openvpn:PIX模拟器pemu:CPU使用率控制器BES:PIX的IOS文件：pix721.binVMware模拟主机dynamips模拟路由器tomcat模拟服务器SecureCRT 5.1二，安装软件：SecureCRT：（用于连接防火墙和路由器的终端）按“下一步”常规安装（序列号在压缩包中）OpenVPN：（在本地PC添加虚拟网卡，为了桥接虚拟机以及模拟路由dynamips）1. 安装openvpn-2.0.9-install.exe2. 在安装目录的bin目录下（一般为C:\Program Files\OpenVPN\bin）运行addtap.bat3. 每运行一次，添加一个虚拟网卡，名为本地链接2，本地链接3，本地链接4...4. 把虚拟网卡改名为tap0、tap1、tap2，后面在开启pix模拟器时可使用这三个网卡5. 如果要删除虚拟网卡的话，运行deltapall.batPIX：（模拟防火墙）∙ 安装pemu，解压开即可！∙ 把pix721.bin改成pix721.rar并解压，提取pix文件放入pemu文件夹里∙ 编辑pemu目录中的pemu.ini文件：清空原有内容粘贴以下黄色代码：∙ serial=0x302aab20∙ image=pix∙ key=0xd2390d2c,0x9fc4b36d,0x98442d99,0xeef7d8b1∙ bios1=mybios_d8000∙ bios2=bios.bin∙ bios_checksum=1∙ DOS界面下进入到pemu目录中，运行以下命令：（启动防火墙并使三块网卡与防火墙的三个端口进入已连接状态）∙ pemu.exe -net nic,macaddr=00:aa:00:00:02:01 -net tap,ifname=tap0 -net nic,macaddr=00:aa:00:00:02:02 -net tap,ifname=tap1 -netnic,macaddr=00:aa:00:00:02:03 -net tap,ifname=tap2 -serialtelnet::4444,server,nowait∙ 用secureCRT登录防火墙（telnet 127.0.0.1 端口4444）∙ 第一次可看到以下启动信息：·此时，show version可看到由于激活码无效使防火墙处于受限功能状态。

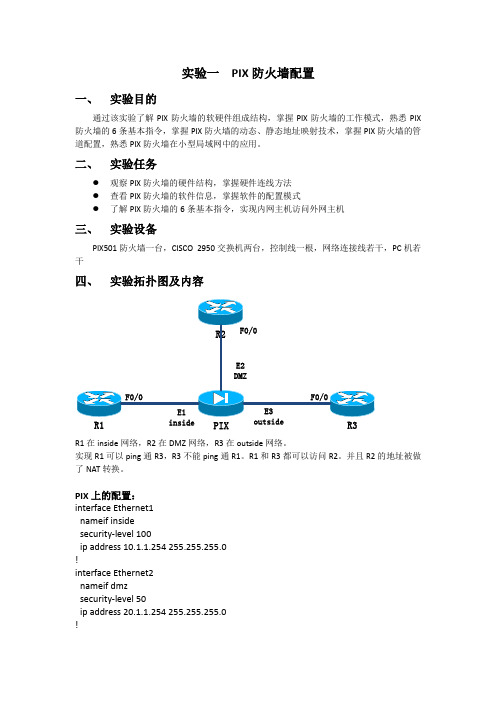

实验一PIX防火墙配置一、实验目的通过该实验了解PIX防火墙的软硬件组成结构，掌握PIX防火墙的工作模式，熟悉PIX 防火墙的6条基本指令，掌握PIX防火墙的动态、静态地址映射技术，掌握PIX防火墙的管道配置，熟悉PIX防火墙在小型局域网中的应用。
二、实验任务●观察PIX防火墙的硬件结构，掌握硬件连线方法●查看PIX防火墙的软件信息，掌握软件的配置模式●了解PIX防火墙的6条基本指令，实现内网主机访问外网主机三、实验设备PIX501防火墙一台，CISCO 2950交换机两台，控制线一根，网络连接线若干，PC机若干四、实验拓扑图及内容R1在inside网络，R2在DMZ网络，R3在outside网络。
实现R1可以ping通R3，R3不能ping通R1。
R1和R3都可以访问R2。
并且R2的地址被做了NAT转换。
PIX上的配置：interface Ethernet1nameif insidesecurity-level 100ip address 10.1.1.254 255.255.255.0!interface Ethernet2nameif dmzsecurity-level 50ip address 20.1.1.254 255.255.255.0!interface Ethernet3nameif outsidesecurity-level 0ip address 30.1.1.254 255.255.255.0!nat (inside) 10 10.1.1.0 255.255.255.0global (outside) 10 30.1.1.10static (dmz,outside) 30.1.1.100 20.1.1.1 netmask 255.255.255.255 tcp 80 0！access-list out_in extended permit icmp any any echo-replyaccess-list out_in extended permit tcp any host 30.1.1.100 eq www！access-group out_in in interface outsideR1配置：interface FastEthernet0/0ip address 10.1.1.1 255.255.255.0duplex autospeed autoip route 0.0.0.0 0.0.0.0 10.1.1.254R2配置：interface FastEthernet0/0ip address 20.1.1.1 255.255.255.0duplex autospeed autoip route 0.0.0.0 0.0.0.0 20.1.1.254R3配置：interface FastEthernet0/0ip address 30.1.1.1 255.255.255.0duplex autospeed autoip route 0.0.0.0 0.0.0.0 30.1.1.254五、实验总结防火墙的接口，有基于安全级别的概念，从高安全级别的访问低安全级别，流量默认是被允许的，而从低安全级别到高安全级别的流量，默认是被拒绝的。
