voip配置范例 cisco

下面是一个Cisco 3640的VOIP配置，对方的结构是台北和上海两地做VOIP,后接阿尔卡特的PBX,这是我亲手做的，里面有很多有注意的地方，与大家一起分享快乐！如有看不懂的地方请问我，还有我加的注解：Taipei#sh runBuilding configuration...Current configuration:!version 12.0service timestamps debug uptime（设定Debug跟踪日志显示其时间）service timestamps log uptime（设定看Log时显示其时间）no service password-encryption（口令不加密）!hostname Taipei（主机名）!enable secret 5 $1$R.66$z.BUjhNsJcIr8KCcS9uxG.!!!!!voice-card 1（定义语音卡1）!voice-card 3（定义语音卡3）!ip subnet-zerono ip domain-lookup!isdn voice-call-failure 0!!!!controller E1 1/0（配置 E1语音卡）framing NO-CRC4ds0-group 0 timeslots 1-15,17-31 type e&m-wink-start（定义语音卡的类型为E&M卡）cas-custom 0!controller E1 3/0（配置 E1语音卡）framing NO-CRC4ds0-group 0 timeslots 1-15,17-31 type e&m-wink-start（定义语音卡的类型为E&M卡）cas-custom 0!!!interface BRI0/0no ip addressno ip directed-broadcastshutdownisdn guard-timer 0 on-expiry accept!interface FastEthernet0/0no ip addressno ip directed-broadcastshutdownduplex autospeed auto!interface Serial0/0description "Link to MainLand_ShangHai by NCIC lease line"ip address 192.168.1.1 255.255.255.252no ip directed-broadcastno ip mroute-cacheno fair-queue!interface Serial0/1no ip addressno ip directed-broadcastshutdownclockrate 2000000!ip classlessno ip http server!!voice-port 1/0:0（配置模拟语音端口）compand-type a-law!voice-port 3/0:0（配置模拟语音端口）compand-type a-law!dial-peer voice 1 voip （定义拨号对等体到语音）destination-pattern +445...（为拨号对等体分配电话号码，其中.为通配符）session target ipv4:192.168.1.2（定义Voip路由，为对端的IP地址）req-qos guaranteed-delay （语音数据流RVSP的保证，其中Guaranteed-dealy可用于保证整个网络的延时）ip precedence 5（IP优先级，5为关键）!dial-peer voice 2 pots（定义拨号对等体到语音物理端口）destination-pattern +3...（定义电话话码以3开头的）port 1/0:0（定义语音端口）!dial-peer voice 3 pots（定义拨号对等体到语音物理端口）destination-pattern +3...（定义电话话码以3开头的）port 3/0:0（定义语音端口）!!line con 0（设定登陆）transport input noneline aux 0line vty 0 4（允许用Telnet）password cisco（口令为Cisco)login!endTaipei#上海一方的3640配置ShangHai#sh runBuilding configuration...Current configuration:!version 12.0service timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname ShangHai!enable secret 5 $1$dB/c$tnrMU9IxFCJdix5ssHAdH/!!!!!voice-card 1!voice-card 2!ip subnet-zerono ip domain-lookup!isdn voice-call-failure 0!!!!controller E1 1/0framing NO-CRC4ds0-group 0 timeslots 1-15,17-31 type e&m-immediate-start cas-custom 0!controller E1 2/0framing Nds0-group 0 timeslots 1-15,17-31 type e&m-immediate-start cas-custom 0!!!interface BRI0/0no ip addressno ip directed-broadcastencapsulation pppisdn guard-timer 0 on-expiry acceptppp multilink!interface FastEthernet0/0no ip addressno ip directed-broadcastshutdownduplex autospeed auto!interface Serial0/0no ip addressno ip directed-broadcastno ip mroute-cacheshutdownno fair-queueclockrate 2000000!interface Serial0/1ip address 192.168.1.2 255.255.255.252 no ip directed-broadcast!ip classless!no ip http server!!voice-port 1/0:0compand-type a-law!voice-port 2/0:0compand-type a-law!dial-peer voice 20 voipdestination-pattern +3...session target ipv4:192.168.1.1req-qos guaranteed-delayip precedence 5!dial-peer voice 10 potsdestination-pattern +448...port 1/0:0!dial-peer voice 30 voipdestination-pattern +4...session target ipv4:192.168.1.1req-qos guaranteed-delayip precedence 5!dial-peer voice 40 potsdestination-pattern +449...port 2/0:0!!line con 0transport input noneline aux 0line vty 0 4password ciscologin!end ShangHai#。

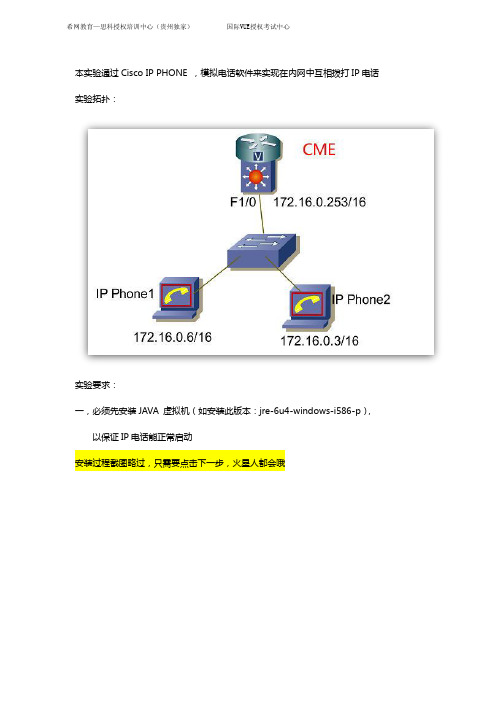

本实验通过Cisco IP PHONE ，模拟电话软件来实现在内网中互相拨打IP电话实验拓扑：实验要求：一，必须先安装JAVA 虚拟机（如安装此版本：jre-6u4-windows-i586-p），以保证IP电话能正常启动安装过程截图略过，只需要点击下一步，火星人都会哦二，安装Cisco_IP_Communicator，建立安装最新的2.1.4版本，因为早期的2.1.0版本安装完成之后，不能识别旧的声卡程序，造成通话没有声音。

如图1，打开安装目录，点击“CiscoIPcommunicator”如图2，双击，安装如图3：勾选同意安装协议，点击NEXT如图4，如果你需要更改安装路径，请点击，“Change“，倘若保持默认安装路径，点击“”NEXT如图5，安装程序正在拷贝文件到系统中，稍等几分钟如图6，安装完成，退出安装程序如图7，按提示需要重启系统，重启之后软件安装完毕如图8，首次启动Cisco IP Communicator，会自动检查音频和麦克风的设置是否正常如图9，如果系统这些硬件，以及驱动程序正常，则会自动识别出硬件的型号，点击NEXT如图10，Cisco IP Communicator启动界面如图11，Cisco IP Phone，调用JAVA正常启动之后，拨号面板三，在路由器上进行电话机的配置先对模拟器Rack191修改一下，让路由器F1/0接口和PC的物理网卡桥接上，以保证相互通信，为后续IP电话注册提供保障。

如图所示，编辑Rack191，开始-运行-CMD-getmac获得网卡在注册表对应的键值，0016.D324.9FFD这个MAC地址就是我的本地网卡，IP 为172.16.0.6，复制该键值，替换Rack191中“Device\NPF”然后保存。

如图所示，双击运行Rack191,路由器已可以正常启动，并且可以看到1:0和本地桥接。

配置步骤：第一步：先完成路由器最基本的配置如图1第二步：完成电话机的注册配置设置IP电话的网络选项：如图设置：设置TFTP SERVER IP，其实此IP就是路由器接口IP，IP Phone 与此地址去通讯，去完成电话的注册。

ip电话设置cisco思科路由器是世界闻名的通讯设备之一了，有不少用户不知道怎么设置cisco ip电话?店铺为大家分享了具体操作方法，供大家参考!设置思科IP电话参考以下命令:第一种配置方式：Router(config)#telephony-service setup ----开启ipPhone配置--- Cisco IOS Telephony Services Setup ---Do you want to setup DHCP service for your IP Phones? [yes/no]: yes ----配置DHCPConfiguring DHCP Pool for Cisco IOS Telephony Services :IP network for telephony-service DHCP Pool:192.168.2.0Subnet mask for DHCP network :255.255.255.0TFTP Server IP address (Option 150) :192.168.2.1Default Router for DHCP Pool :192.168.2.1Do you want to start telephony-service setup? [yes/no]: yes ----开启电话语音Configuring Cisco IOS Telephony Services :Enter the IP source address for Cisco IOS Telephony Services :192.168.2.1Enter the Skinny Port for Cisco IOS Telephony Services : [2000]: ----语音端口How many IP phones do you want to configure : [0]: 2Do you want dual-line extensions assigned to phones? [yes/no]: yesWhat Language do you want on IP phones :0 English1 French2 German3 Russian4 Spanish5 Italian6 Dutch7 Norwegian8 Portuguese9 Danish10 Swedish11 Japanese[0]: 0Which Call Progress tone set do you want on IP phones :0 United States1 France2 Germany3 Russia4 Spain5 Italy6 Netherlands7 Norway8 Portugal9 UK10 Denmark11 Switzerland12 Sweden13 Austria14 Canada15 Japan[0]: 0What is the first extension number you want to configure : 800 ----电话分机号Do you have Direct-Inward-Dial service for all your phones? [yes/no]: yesEnter the full E.164 number for the first phone :888Do you want to forward calls to a voice message service? [yes/no]: yes ----语音信箱Enter extension or pilot number of the voice message service:899Call forward No Answer Timeout : [18]:Do you wish to change any of the above information? [yes/no]: no ----表示不修改了CNF-FILES: Clock is not set or synchronized,retaining old versionStamps---- Setup completed config ---Router(config)#*Mar 1 00:23:46.743: %LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up*Mar 1 00:23:46.747: %LINK-3-UPDOWN: Interface ephone_dsp DN 1.2, changed state to up*Mar 1 00:23:46.747: %LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up*Mar 1 00:23:46.751: %LINK-3-UPDOWN: Interface ephone_dsp DN 2.2, changed state to upRouter#show runBuilding configuration...!ip dhcp pool ITSnetwork 192.168.2.0 255.255.255.0option 150 ip 192.168.2.1default-router 192.168.2.1!telephony-servicemax-ephones 2max-dn 2ip source-address 192.168.2.1 port 2000auto assign 1 to 2create cnf-files version-stamp Jan 01 2002 00:00:00 dialplan-pattern 1 8.. extension-length 3 voicemail 899max-conferences 4 gain -6transfer-system full-consult!!ephone-dn 1 dual-linenumber 800call-forward busy 899call-forward noan 899 timeout 18!!ephone-dn 2 dual-linenumber 801call-forward busy 899call-forward noan 899 timeout 18!!ephone 1!!!ephone 2!!line con 0line aux 0line vty 0 4!!endRouter#show telephony-service ?admin Show telephony-service admin username and passwordall Show telephony-service detailsdial-peer Show telephony-service dialpeersdirectory-entry Show telephony-service directory-entryephone Show ephone configurationephone-dn Show ephone-dn configurationephone-template Show ephone-template configurationtftp-bindings Show telephony-service tftp-server bindings voice-port Show telephony-service voice ports| Output modifiers<cr>Router#show telephony-serviceCONFIG (Version=3.3)=====================Version 3.3Cisco CallManager ExpressFor on-line documentation please see:/univercd/cc/td/doc/product/access/ip_ph/i p_ks/index.htmip source-address 192.168.2.1 port 2000max-ephones 2max-dn 2max-conferences 4 gain -6dspfarm units 0dspfarm transcode sessions 0hunt-group report delay 1 hoursmax-redirect 5dialplan-pattern 1 8.. extension-length 3 voicemail 899time-format 12date-format mm-dd-yytimezone 0 Greenwich Standard Timekeepalive 30timeout interdigit 10timeout busy 10timeout ringing 180caller-id name-only: enableedit DN through Web: disabled.edit TIME through web: disabled.Log (table parameters):max-size: 150retain-timer: 15create cnf-files version-stamp Jan 01 2002 00:00:00 transfer-system full-consultauto assign 1 to 2local directory service: enabled.第二种配置方式：第1步先配置DHCP:r1(config)#ip dhcp pool CMEr1(dhcp-config)#network 192.168.1.0 /24r1(dhcp-config)#?DHCP pool configuration commands:accounting Send Accounting Start/Stop messages bootfile Boot file nameclass Specify a DHCP classclient-identifier Client identifierclient-name Client namedefault-router Default routersdns-server DNS serversdomain-name Domain nameexit Exit from DHCP pool configuration modehardware-address Client hardware addresshost Client IP address and maskimport Programatically importing DHCP option parameters lease Address lease timenetbios-name-server NetBIOS (WINS) name servers netbios-node-type NetBIOS node typenetwork Network number and masknext-server Next server in boot processno Negate a command or set its defaultsoption Raw DHCP optionsorigin Configure the origin of the poolrelay Function as a DHCP relaysubnet Subnet allocation commandsupdate Dynamic updatesutilization Configure various utilization parametersvrf Associate this pool with a VRFr1(dhcp-config)#default-router 192.168.1.1r1(dhcp-config)#option 150 ip 192.168.1.1r1(dhcp-config)#exit第2步配置telephony服务r1(config)#telephony-servicer1(config-telephony)#max-ephones 2r1(config-telephony)#max-dn 2r1(config-telephony)#auto assign 3 to 4r1(config-telephony)#ip source-address 192.168.1.1 port 2000r1(config-telephony)#exit第3步配置ephoner1(config)#ephone-dn 1r1(config-ephone-dn)#number 111r1(config-ephone-dn)#exitr1(config)#ephone-dn 2r1(config-ephone-dn)#number 112r1(config-ephone-dn)#exit店铺分享了cisco ip电话设置的方法，希望大家喜欢。

Cisco VOIP接口板卡详解加配置模拟接口FXS接口:RJ11接口，用于连接用户的电话、传真、modem，一个接口支持1路电话FX0接口：RJ11接口，用于连接局端设备，例如pstn局端设备，或用户端PBX（程控交换机）设备，一个接口支持1路电话E&M接口：听说接口，用于连接局端设备，例如pstn局端设备，或用户端PBX（程控交换机）设备，比FXO接口性能好一点。

对于FX0和E&M这样的模拟接口卡，是自带DSP资源的，不需要单独的购买PVDM。

而对于T1/E1这样的数字语音接口卡。

则需要单独购买PVDM。

大家都知道。

Wic和vic卡都是插在Module上的。

但原来我有一个误区。

就是认为象VWIC2-2MFT-E1或者T1这样的语音的VIC卡是不能直接插在路由器上的。

一定要插在NM-HDV或NM-HDV2上才行。

后来才知道，原来这是不对的。

对于ISR的28和38系列路由器，其实并不需要NM-DHV这样的模块，也可以直接插VWIC2-2MFT-T1/E1到路由器的接口卡插槽上。

但只能在28和38上这样插才行。

原因是只有28和38系列的ISR的集成多业务路由器的主板上已经内置了PVDM的插槽。

同时由于是面向语音的路由器系列并把原来处理语音呼叫改为专门的ASICC芯片来处理，性能上已经有了很大的提升。

数字接口有：E1(欧洲标准，中国遵从欧洲标准) 、T1接口（北美标准）、STM1 （155M的带宽，以后voip核心设备会大量使用）E1:支持30路电话，Cisco模块由一下几种：nm模块NM-HDV2 1-slot IP communications voice/fax network module 语音接口模块，需要另配置VIC接口（模拟or数字接口）配合使用；NM-HDV2-1T1/E1 2-slot I P communications voice/fax network module with one slot for T1/E1 interface （自带E1接口）NM-HDV2-2T1/E1 2-slot IP communications voice/fax network module with two slots forT1/E1 interface （自带2个E1接口）Packet voice data modules PVDM2 channel packet fax/voice DSP module （数字处理模块）PVDM2-16 16-channel packet fax/voice DSP modulePVDM2-32 32-channel packet fax/voice DSP modulePVDM2-48 48-channel packet fax/voice DSP modulePVDM2-64 64-channel packet fax/voice DSP moduledsp模块是数字处理模块，象内存一样插在主板上或者nm模块上（主板上有没有带需要确认），功能主要是实现数字voice的一些处理，例如voice编码格式转换等等功能，VWIC-1MFT-E1模块要作为连接语音设备的中继接口，必须要和dsp模块配合使用。

CiscoPPPoE配置实例实验配置：1、ADSL PPPoE Client 配置第一种方法：用PC上创建PPPOE客户端。

第二种方法：用CISCO路由器的以太口进行PPPOE拨号：非固定IP配置模板：enconfit tvpdn enablevpdn-group pppoerequest-dialinprotocol pppoeexitexitinterface ethernet 0/0no ip addresspppoe enablepppoe-client dial-pool-number 1no shutdown //把接口打开exitinterface Dialer1ip address negotiatedip mtu 1492encapsulation pppppp pap sent-username walkbird password walkbird dialer pool 1ip router 0.0.0.0 0.0.0.0 dialer12、用cisco路由器做PPPoE Server端配置enconf thostname Adsl_walkbirdusername walkbird password walkbird vpdn enablevpdn-group pppoeaccept-dialinprotocol pppoevirtual-template 1exitexitinterface ethernet 0/0pppoe enableno shutdowninterface virtual-template 1mtu 1492 //PPP头部最大传输单元ip unnumbered loopback //借用地址peer default ip address pool pppoe_ip_pool encapsulation pppppp authentication papexitip local pool pppoe_ip_pool 11.11.11.10 11.11.11.100 interface lookback0ip address 1.1.1.1 255.255.255.0no shutdownexit三、实验测试sh ip routesh ip int briefdebug pppoe eventsh ip int dialer 1Cisco1841路由器连接ADSL modem的PPPoE配置案例一vpdn enableno vpdn logging!!interface Ethernet0/0ip address 192.168.0.1 255.255.255.0ip nat insideno ip mroute-cache!!!!interface Ethernet0/1no ip addresspppoe enablepppoe-client dial-pool-number 1!interface Dialer1ip address negotiatedip nat outsideip mtu 1492encapsulation pppno ip mroute-cachedialer pool 1dialer-group 1ppp authentication papppp pap sent-username *****************passwordxxxxxxxx!ip classlessno ip http server!dialer-list 1 protocol ip permitip nat inside source list 1 interface Dialer1 overloadip route 0.0.0.0 0.0.0.0 dialer1access-list 1 permit 192.168.0.0 0.0.0.255!line con 0exec-timeout 0 0transport input noneline vty 0 4login!end案例二经典思科1841ADSL的成功设置+DHCP的问题~！急~~！路由器下面的客户端全是XP。

CiscoPacketTracerIP电话VoIP配置VoIP介绍基于IP的语⾳传输（英语：Voice over Internet Protocol，缩写为VoIP）是⼀种语⾳通话技术VoIP的配置拓扑规划路由器2811的fa0/0⼝作为IP电话的⽹关IP地址表路由器2811的fa0/0⼝地址：192.168.1.254/24配置命令设置路由RouterA（2811）的Fa0/0端⼝Router(config)#int fa0/0Router(config-if)#ip add 192.168.1.254255.255.255.0Router(config-if)#no shut设置路由的CME电话服务Router(config)#telephony-serviceRouter(config-telephony)#max-dn 5 #定义可以允许注册最多的电话号码（针对号码）Router(config-telephony)#max-ephones 5 #可以允许注册最多的电话数（针对物理设备）Router(config-telephony)#ip source-address 192.168.1.254 port 2000 # IP电话CME服务的IP和端⼝（默认2000），IP电话启动之后会⾃动向此地址发出注册请求。

Router(config-telephony)#auto assign 1 to 5 # ⾃动将号码分配给电话配置DHCP 服务Router(config)#ip dhcp pool VOIPRouter(dhcp-config)#network 192.168.1.0 255.255.255.0Router(dhcp-config)#default -router 192.168.1.254Router(dhcp-config)#option 150 ip 192.168.1.254在交换机SwitchA 上创建⼀个VOICE VLAN Switch(config)#int range fa0/1-20Switch(config-if -range)#switchport mode accessSwitch(config-if -range)#switchport voice vlan 1定义IP 电话的号码Router(config)#ephone-dn 1Router(config-ephone-dn)#number 40001Router(config)#ephone-dn 2Router(config-ephone-dn)#number 40002测试直接输⼊电话，点击话筒即可测试TIPS不要忘记插电源。

公共信道信令 (CCS)的VoIP目录简介先决条件要求使用的组件规则T1信令：CAS和CCSCCSCAS配置网络图配置验证故障排除故障排除命令相关信息简介本文档说明本文档中两台路由器通过数字PRI通过IP语音(VoIP)和通用信道信令(CCS)进行通信所需的配置。

请注意，在此配置中，两台路由器通过IP网段背靠背连接。

但是，在大多数拓扑中，支持语音的路由器可以存在于任何位置。

通常，语音路由器通过LAN连通性与连接到WAN的其他路由器相连。

请注意，这一点很重要，因为如果语音路由器未通过租用线路连接，则所有WAN连接配置命令都配置在连接到WAN的路由器上，而不是语音路由器上，如本文档中的配置所示。

虽然本配置示例中使用Cisco 3640路由器和Cisco AS5300路由器，但这些配置也可用于Cisco 2600系列路由器。

先决条件要求在您能够配置Cisco路由器使用VoIP之前，如果您了解Cisco IOS.软件服务质量（QoS）功能的概念是最好的。

要了解有关QoS功能的详细信息，请参阅上Cisco IOS QoS页面的排队、流量整形、过滤和QoS信令。

使用的组件本文档中的信息基于以下软件和硬件版本：Cisco 2600 和 3640 系列路由器qCisco AS5300q本文档中的信息都是基于特定实验室环境中的设备编写的。

本文档中使用的所有设备最初均采用原始（默认）配置。

如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。

规则有关文档规则的详细信息，请参阅 Cisco 技术提示规则。

T1信令：CAS和CCS在电话中发信令可以提供下述功能，例如监督和广播线路状态，呼叫设法连接时提供给设备的告警信息，路由和寻址信息等。

T1世界中有两种不同类型的信令信息：CCSq信道关联信令(CAS)qCCSCCS是将信令信息从信息频带传出。

此信令类型最引人注目和广泛使用的形式是ISDN。

使用ISDN PRI的一个缺点是删除一个DS0或语音信道。

配置简单的思科设备VOIPR1接口为192.168.1.1，R2接口为192.168.1.2,R1、R2直连，并相互各连两部电话，要想实现互相通话，可以做如下配置：（其中，5164765,6239560为连接R1的电话号码；5164769，6239561为连接R2的电话）路由器R1上的配置：一、配置多链路捆绑：R-1(config)#int multilink 1R-1(config-if)#encapsulation pppR-1(config-if)#ppp multilinkR-1(config-if)#ppp multilink group 1R-1(config-if)#ip add 192.168.1.2 255.255.255.252R-1(config-if)#exitR-1(config)#int s0/0R-1(config-if)#encapsulation pppR-1(config-if)#clock rate 64000R-1(config-if)#ppp multilinkR-1(config-if)#ppp multilink group 1R-1(config-if)#no shR-1(config-if)#exitR-1(config)#int s0/1R-1(config-if)#encapsulation pppR-1(config-if)#clock rate 64000R-1(config-if)#ppp multilinkR-1(config-if)#ppp multilink group 1R-1(config-if)#no sh二、虚拟专用网的配置：步骤1—启用IKER-1(config)# crypto isakmp enable步骤2—创建IKE 策略R-1(config)# crypto isakmp policy 110R-1(config–isakmp)# authentication pre-shareR-1(config–isakmp)# encryption desR-1(config–isakmp)# group 1R-1(config–isakmp)# hash md5R-1(config–isakmp)# lifetime 86400步骤3—配置预共享密钥R-1(config)#crypto isakmp key cisco1234 address 192.168.1.1步骤4—配置IPSec4.1—配置变换集R-1(config)# crypto ipsec transform-set ccnp esp-des esp-md5-hmacR-1(cfg-crypto-trans)#mode tunnel4. 2—配置全局IPSec 安全关联生存时间R-1(config)# crypto ipsec security-association lifetime seconds 864004．3—创建加密系统所需的扩展ACLR-1(config)#access-list 101 permit ip 172.16.20.0 0.0.0.255 172.16.10.0 0.0.0.2554. 4—配置IPSec 加密系统R-1(config)# crypto map cisco 10 ipsec-isakmpR-1(config-crypto-map)#set peer 192.168.1.1R-1(config-crypto-map)#set transform-set ccnpR-1(config-crypto-map)#match address 1014. 5—将加密系统应用至接口R-1(config)# interface multilink 1R-1(config -if)#crypto map cisco三、VoIP配置：R-1(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.11/1/0定义电话号码为6239560的配置：R-1(config)#dial-peer voice 1 potsR-1(config-dial-peer)#destination-pattern 6239560R-1(config-dial-peer)#port 1/1/01/1/1定义电话号码为5164765的配置：R-1(config)#dial-peer voice 2 potsR-1(config-dial-peer)#destination-pattern 5164765R-1(config-dial-peer)#port 1/1/1映射目的地电话号及IP地址码至本地：R-1(config)#dial-peer voice 10 voipR-1(config-dial-peer)#destination-pattern 5164769R-1(config-dial-peer)#session target ipv4:192.168.1.1R-1(config)#dial-peer voice 11 voipR-1(config-dial-peer)#destination-pattern 6239561R-1(config-dial-peer)#session target ipv4:192.168.1.1在路由器R2上的配置：一、配置多链路捆绑Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R2R2(config)#no ip domain lookupR2(config)#interface multilink 1R2(config-if)#encapsulation pppR2(config-if)#ip address 192.168.1.2 255.255.255.252R2(config-if)#ppp multilinkR2(config-if)#ppp multilink group 1R2(config-if)#no shutR2(config-if)#exitR2(config)#interf s0/0R2(config-if)#no ip addR2(config-if)#encapsulation pppR2(config-if)#ppp multilinkR2(config-if)#ppp multilink group 1R2(config-if)#no shutR2(config-if)#exitR2(config-if)#inter s0/1R2(config-if)#no ip addR2(config-if)#encapsulation pppR2(config-if)#ppp multilinkR2(config-if)#ppp multilink group 1R2(config-if)#no shutR2(config-if)#end二、虚拟专用网的配置：1.配置IKE步骤1—启用IKER2(config)#crypto isakmp enable步骤2—创建IKE 策略R2(config)#crypto isakmp policy 110R2(config–isakmp)# authentication pre-shareR2(config–isakmp)# encryption desR2(config–isakmp)# group 1R2(config–isakmp)# hash md5R2(config–isakmp)# lifetime 86400步骤3—配置预共享密钥R2(config)#crypto isakmp key cisco1234 address 192.168.1.22.配置IPSec步骤1—配置变换集R2(config)# crypto ipsec transform-set ccnp esp-des esp-md5-hmacR2(cfg-crypto-trans)#mode tuunel步骤2—配置全局IPSec 安全关联生存时间R2 (config)# crypto ipsec security – association lifetime seconds 86400步骤3—创建加密系统所需的扩展ACLR2 (config)#access-list 101 permit ip 172.16.10.0 0.0.0.255 172.16.20.0 0.0.0.255步骤4—配置IPSec 加密系统R2 (config)# crypto map cisco 10 ipsec-isakmpR2 (config-crypto-map)#set peer 192.168.1.2R2 (config-crypto-map)#set transform-set ccnpR2 (config-crypto-map)#match address 101步骤5—将加密系统应用至接口R2 (config)# interface multilink 1R2 (config -if)# crypto map cisco三、voip配置ip电话配置定义端口电话号码：R2 (config)# dial-peer voice 1 potsR2 (config-dial-peer)#destination-pattern 5164769R2 (config-dial-peer)#port 1/1/0R2 (config)# dial-peer voice 2 potsR2 (config-dial-peer)#destination-pattern 6239561R2 (config-dial-peer)#port 1/1/1映射目的地电话号码及ip地址至本地：R2 (config)#dial-peer voice 10 voipR2 (config-dial-peer)#destination-pattern 6239560R2 (config-dial-peer)#session target ipv4:192.168.1.2R2 (config)#dial-peer voice 11 voipR2 (config-dial-peer)#destination-pattern 5164765R2 (config-dial-peer)#session target ipv4:192.168.1.2。

思科voip语音网关配置详解cisco2811语音网关+callmanager拨打外线，外线拨入详解配置——————包括AA和连接PBX的配置A.首先要在callmanager上进行h.323和router pattern的简单配置B.下面是在CISCO2811路由器上的配置----此路由上安装了一个4FXO口的语音模块1.下面是AA的配置：applicationservice aa flash:its-CISCO.2.0.1.0.tcl //调用TCL脚本，定义服务名字为aa(Auto Attendant)paramspace english language en/定义语言为英文，这个无所谓，反正你播放的是中文的welcome.au就可以了paramspace english index 1//定义索引位置param operator 888 //设置人工总机为888paramspace english location flash:param aa-pilot 678 //设置自动话务员的号码，这个随便设param welcome-prompt en_welcome.au //设置提示音，自己录制时注意格式.au，8-bit,8kHZ,u-law 各音频文件名与系统自带的文件名一致，重启路由器2.在接口上的配置：interface Loopback0 //为了使本地可以拨打AA自动话务员，需要配置这个地址ip address 1.1.1.1 255.255.255.0 //此地址随意!interface FastEthernet0/0ip address 121.29.221.138 255.255.255.0ip nat outsideip virtual-reassemblyduplex autospeed autocrypto map mymap //将保密映射应用到接口上，指定要使用的加密图!interface FastEthernet0/1ip address 192.168.100.3 255.255.255.0ip nbar protocol-discoveryip nat insideip virtual-reassemblyduplex autospeed autoh323-gateway voip interface3.voice-port的配置：voice-port 0/0/0 //进入语音端口FXO配置模式cptone CN //配置铃音使用中国制式timeouts call-disconnect 1timeouts wait-release 1 //定义呼叫、等待时间!voice-port 0/0/1 //此端口连接PSTNsupervisory disconnect dualtone mid-callcptone CNtimeouts call-disconnect 1timeouts wait-release 1caller-id enable!voice-port 0/0/2 //此端口连接PSTNsupervisory disconnect dualtone mid-call//配置Tone管理断开——主要是外线拨打IP 电话时，不能及时挂断的方法cptone CNtimeouts call-disconnect 1//呼叫中断的超时设定timeouts wait-release 1//等待释放的超时设定!voice-port 0/0/3 //此端口连接PBX的FXS口supervisory disconnect dualtone mid-callcptone CNtimeouts call-disconnect 1timeouts wait-release 14.拨打外线的配置：dial-peer voice 2 pots //配置一个POTS拨号对等体（和配置静态路由时的ip route命令类似）service aadestination-pattern 9T//表示9+电话号码，即拨出的电话号码，表示号码前加入9才能通过这个端口出局incoming called-number .port 0/0/1 ////指定端口（FXO口0/0/1）!dial-peer voice 4 potsservice aadestination-pattern 9Tincoming called-number .port 0/0/2!dial-peer voice 200 potsservice aadestination-pattern .T //.表示一个任意数字，T表示多个任意数字port 0/0/35.外线拨入和PBX上模拟电话拨打IP电话的配置：dial-peer voice 344 voip//配置一个VOIP拨号对等体destination-pattern 6..//内部IP分机session target ipv4:192.168.100.209//会话目标IP（和配置静态路由时的下一跳地址类似）dtmf-relay h245-alphanumeric//DTMF使用h245-alphanumeric，写错了就无法输入分机号码了codec g711ulaw //强制使用G.711ulaw，否则容易因为codec 出问题no vad //关闭VAD，否则容易出毛病!dial-peer voice 345 voipdestination-pattern 5..session target ipv4:192.168.100.209dtmf-relay h245-alphanumericcodec g711ulawno vad!dial-peer voice 300 voip //配置与实验室2811CME的电话互通destination-pattern 4..session target ipv4:192.168.100.11 //实验室2811的F0/1接口地址!dial-peer voice 10 voipservice aadestination-pattern 678 //使本地可以拨打自动话务员，必须配合下面的session session target ipv4:1.1.1.1//incoming called-number 678 //配置拨入的电话为678的时候，才调用server aa dtmf-relay h245-alphanumericcodec g711ulawno vad。
