列车运行图简介及手工绘图方法
返回 27
2.编制计划（铺画计划线条）
①优先铺画旅客列车和重点列车运行线。 ②编制计划时，应注意留有余地，为各种必须的作 业留足充分的作业时间，必要时可拟定两个以上的 调整方案，以适应情况的突然变化。 ③在安排列车运行计划时，还应特别注意本区段技 术站自编始发列车的车流接续和机车交路，以保证 技术站有良好的工作秩序。 ④在编制计划时，一般采用“满表铺线，分段编制” 的方法。 •有关列车运行线表示方法、列车运行整理符号、 施工符号见《铁路运输调度规则》第84条。
22
二、手工铺画列车运行图方法
㈡列车运行调整计划
1.编制原则 ①“先客后货”、“先快后慢”、按等级调整和合 理会 让，使晚点列车恢复正点，实现按图行车 原则。 ②根据实际情况决定工作方法，使计划留有余地。 ③保证日班计划任务完成。 ④在保证安全的前提下，努力提高效率。
23
二、手工铺画列车运行图方法
百威台运行图
6
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
①单线运行图。即在 单线区段采用的运行 图。
百威台运行图
7
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
②双线运行图。即 在双线区段采用的 运行图。
柳玉台运行图
8
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
㈡列车运行图的格式
1.二分格运行图。主要在编制新运行图时做 草图使用。 2.小时格运行图。主要在编制旅客列车方案 图和机车周转图时使用。
5
一、列车运行图简介
㈡列车运行图的格式
3. 十分格运行图。主要 用于调度员绘制实际图。 在这种运行图上，横轴 以10分钟为单位用细线 划分，半小时用断线、 整小时用粗线。列车到 发时刻只填写10分钟以 下的数字。
第五章-列车运行图编制剖析PPT优质课件
列车运行图是组织列车运行的基础。规定了各次列车占用区间的 次序，列车在区间的运行时分，在车站的到达、出发或通过时 刻，在车站的停站时间和在折返站的折返时间，以及列车交路 和列车出入车辆段时刻等。
列车运行图是城市轨道交通系统综合性计划，运营个业务部门要 根据列车运行图规定的时间安排工作，也是城市轨道交通系统 各部门协同工作，维持全线列车与旅客组织的秩序，保证系统 运行安全和旅客服务质量的前提和基础。
• 追踪列车间隔影响因素：追踪列车间隔距离、速度
• 追踪间隔距离：闭塞分区长度及数目
• 闭塞分区长度同时满足：>=列车制动距离+安全距离；
•
>=1个列车最大长度
• 问题：如何保证安全。三显示带防护区段的信号制度
• B采用列车自动控制移动闭塞系统、实行行车指挥自动
化线路（连续控制速度）
• 系统构成：ATC=ATP+ATO+ATS+SSI
留线的交点数，即为运用车组所需数量。 • 2）分析计算法： • 公式： • 运用动车组数=列车往返运行全部时间/计算列车发车间隔
.
五 列车运行图编制需要考虑的问题
• 1.商业需求——线路运营服务水平 • 1）各车站的发车频率 • 2）各区间的座位数 • 3）首班车和末班车时间 • 关键问题，乘务计划与列车运行图的配合，乘务计划的高效
.
第六章
城市轨道交通系统运输能力
.
• 运营组织的目标：安全、高效、高质量服务 • 高效：运输能力的实现（一定线路、车辆和
信号系统时，能实现的最大能力） • 涉及的问题： • 运输能力的概念 • 影响因素 • 能力计算原理 • 运输能力与服务水平的关系 • 如何提高运输能力（措施）
列车运行图编制步骤及方法
制定方案：制定优化调整方案包括调整列车时刻表、增加 或减少列车数量等
实施调整：根据优化调整方案对列车运行图进行实施调整
评估效果：评估优化调整后的效果如晚点率、拥挤程度等
持续优化：根据评估结果对列车运行图进行持续优化调整
列车运行图编制方法
手工编制方法
收集数据：收集列车运行数据包括列车时刻表、线路图等 绘制线路图：根据收集到的数据绘制列车运行线路图 确定列车运行计划：根据线路图确定列车运行计划包括列车运行区间、运行时间等 调整列车运行计划：根据实际情况对列车运行计划进行调整确保列车运行安全、高效
计算机辅助编制方法
数据收集：收集列车运行数据包括列车 时刻表、线路信息等
模型优化：对模型进行优化提高列车 运行图的准确性和效率
数据处理：对收集到的数据进行处理 包括数据清洗、数据转换等
结果输出：输出列车运行图包括列车 时刻表、线路图等
模型构建：构建列车运行图编制模型包 括列车运行路径、时间分配等
模型评估：对编制的列车运行图进行 评估包括准确性、效率等
国内标准：中国铁路总公司制定的《列车运行图编制规则》
规范对比：国际标准注重列车运行图的科学性和合理性国内标准注重列车 运行图的实用性和可操作性
规范对比：国际标准注重列车运行图的安全性和可靠性国内标准注重列车 运行图的经济性和效益性
中国列车运行图编制标准
编制原则：安全、 高效、经济、环
保
编制依据：国家 法律法规、行业 标准、技术规范
定等
编制原则： 科学合理、 公平公正、
公开透明
编制流程： 需求分析、 方案设计、 方案评审、 方案实施、 方案评估、 方案优化等
编制内容： 列车运行图、 列车时刻表、 列车运行计 划、列车运
实施调整：根据优化调整方案对列车运行图进行实施调整
评估效果：评估优化调整后的效果如晚点率、拥挤程度等
持续优化：根据评估结果对列车运行图进行持续优化调整
列车运行图编制方法
手工编制方法
收集数据：收集列车运行数据包括列车时刻表、线路图等 绘制线路图：根据收集到的数据绘制列车运行线路图 确定列车运行计划：根据线路图确定列车运行计划包括列车运行区间、运行时间等 调整列车运行计划：根据实际情况对列车运行计划进行调整确保列车运行安全、高效
计算机辅助编制方法
数据收集：收集列车运行数据包括列车 时刻表、线路信息等
模型优化：对模型进行优化提高列车 运行图的准确性和效率
数据处理：对收集到的数据进行处理 包括数据清洗、数据转换等
结果输出：输出列车运行图包括列车 时刻表、线路图等
模型构建：构建列车运行图编制模型包 括列车运行路径、时间分配等
模型评估：对编制的列车运行图进行 评估包括准确性、效率等
国内标准：中国铁路总公司制定的《列车运行图编制规则》
规范对比：国际标准注重列车运行图的科学性和合理性国内标准注重列车 运行图的实用性和可操作性
规范对比：国际标准注重列车运行图的安全性和可靠性国内标准注重列车 运行图的经济性和效益性
中国列车运行图编制标准
编制原则：安全、 高效、经济、环
保
编制依据：国家 法律法规、行业 标准、技术规范
定等
编制原则： 科学合理、 公平公正、
公开透明
编制流程： 需求分析、 方案设计、 方案评审、 方案实施、 方案评估、 方案优化等
编制内容： 列车运行图、 列车时刻表、 列车运行计 划、列车运
城市轨道交通行车基础知识—列车运行图
和安排施工时间。同时，应将区间通过能力利 用率控制在一定的允许范围内，确保列车运行 图具有一定的弹性，以适应日常运输生产和列 车运行秩序变化的需要； ▪ 做好列车运行线与车流的结合； ▪ 各站、各区段间的协调和均衡； ▪ 合理安排乘务人员作息时间。
一、准备资料阶段
❖编图资料
▪ (1)各区段列车行车量； ▪ (2)车站间隔时间和追踪列车间隔时间； ▪ (3)各区段通过能力； ▪ (4)列车停车站及停车时间标准； ▪ (5)各技术站主要技术作业时间标准；
▪ 小时格运行图主要在编制旅客列车方案图和机车周转图时用。 在小时格运行图上，列车到发时刻填写60min以下的数字。
三、列车运行图识图
❖ 2.以横轴表示时间，纵轴表示距离的列车运行图
▪ 图上的水平线表示各车站的中心线 ▪ 水平线和水平线之间的间隔表示站间距离 ▪ 垂直线表示时间 ▪ 斜直线表示列车的运行，称为列车运行线 ▪ 列车运行线粗斜线为旅客列车运行线，细斜线为货物列车运
▪ 另一方面它又是轨道交通运输企业向社会提供运输 供应能力的一种有效形式，是轨道交通运输生产联 结社会生活的纽带。
▪ 《列车运行图》正点运行，有赖于区段通过能力。 ▪ 当列车运行过程发生波动，发生偏离于计划时，只
有在有充分通过能力保证条件下，才能确保运输生 产按计划准时进行，列车才可能重新恢复正点运行。
运行线的上方。
三、列车运行图的图形表示方法
❖3.城市轨道交通列车运行图要素
▪ 列车区间运行时分 ▪ 列车停站时间 ▪ 列车在折返站停留时间 ▪ 列车出入车辆段作业时间 ▪ 追踪列车间隔时间 ▪ 车站间隔时间
二、列车运行图的图形表示方法
❖4.列车区间运行时分有4种情况
▪ 通通、通停、起通、起停
一、准备资料阶段
❖编图资料
▪ (1)各区段列车行车量； ▪ (2)车站间隔时间和追踪列车间隔时间； ▪ (3)各区段通过能力； ▪ (4)列车停车站及停车时间标准； ▪ (5)各技术站主要技术作业时间标准；
▪ 小时格运行图主要在编制旅客列车方案图和机车周转图时用。 在小时格运行图上，列车到发时刻填写60min以下的数字。
三、列车运行图识图
❖ 2.以横轴表示时间，纵轴表示距离的列车运行图
▪ 图上的水平线表示各车站的中心线 ▪ 水平线和水平线之间的间隔表示站间距离 ▪ 垂直线表示时间 ▪ 斜直线表示列车的运行，称为列车运行线 ▪ 列车运行线粗斜线为旅客列车运行线，细斜线为货物列车运
▪ 另一方面它又是轨道交通运输企业向社会提供运输 供应能力的一种有效形式，是轨道交通运输生产联 结社会生活的纽带。
▪ 《列车运行图》正点运行，有赖于区段通过能力。 ▪ 当列车运行过程发生波动，发生偏离于计划时，只
有在有充分通过能力保证条件下，才能确保运输生 产按计划准时进行，列车才可能重新恢复正点运行。
运行线的上方。
三、列车运行图的图形表示方法
❖3.城市轨道交通列车运行图要素
▪ 列车区间运行时分 ▪ 列车停站时间 ▪ 列车在折返站停留时间 ▪ 列车出入车辆段作业时间 ▪ 追踪列车间隔时间 ▪ 车站间隔时间
二、列车运行图的图形表示方法
❖4.列车区间运行时分有4种情况
▪ 通通、通停、起通、起停
列车运行图编制-精品文档
柳玉台运行图
12
一、列车运行图简介
㈢列车运行图的分类
4.按同方向列车运行方式分 ②非追踪运行图。这种运行 图的特点是同方向列车是以 站间区间为间隔，即在非自 动闭塞区段采用的运行图。
百威台运行图
13
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
①基本列车运行图（简称基本图），是指按最大运量编制的 运行图，是经过重新编制或调整，正在实施并持续到下次重 新编制或调整为止的列车运行图。 ②分号列车运行图（简称分号图），是指为适应短期运输、 应对突发事件或施工等需要，短时间实行，实行完毕又恢复 到基本图的临时性列车运行图。
16
二、手工铺画列车运行图方法
列车运行调整计划
1.编制原则 ①“先客后货”、“先快后慢”、按等级调整和合 理会 让，使晚点列车恢复正点，实现按图行车 原则。 ②根据实际情况决定工作方法，使计划留有余地。 ③保证日班计划任务完成。 ④在保证安全的前提下，努力提高效率。
17
二、手工铺画列车运行图方法

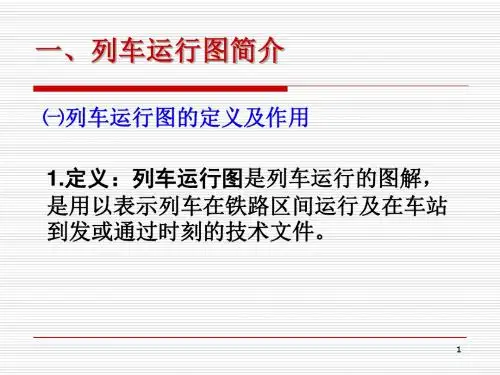

一、列车运行图简介
㈠列车运行图的定义及作用 1.定义：列车运行图是列车运行的图解， 是用以表示列车在铁路区间运行及在车站 到发或通过时刻的技术文件。
1
一、列车运行图简介
㈠列车运行图的定义及作用
2.作用：列车运行图规定各次列车占用区间的顺序， 列车在区间的运行时分，列车在各个车站的到达、 出发或通过的时刻，列车的会让、越行，列车的重 量和长度标准、机车交路等。 •列车运行图既是行车组织工作的基础，又是联 系各部门工作的纽带，也是铁路运营管理工作的 综合性计划。
14
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
列车运行图编制步骤及方法PPT课件
46
第1章 列车运行图
2019/9/10
47
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
（2）区段内有技术需要停车站 单向停车站：
2019/9/10
48
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
（2）区段内有技术需要停车站 双向停车站：
2019/9/10
t
min
1 2
T jk 周
T周i j
，t站
j 不
j 会
51
第1章 列车运行图
d/10
52
第1章 列车运行图
2019/9/10
N平＝144404 60 31.4
53
2019/9/10
2019/9/10
16
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
一、列车区间运行时分
列车区间运行时分按车站中心线或线路所通过信号机 之间的距离计算；
列车区间运行时分应按各种列车和上下行方向分别查 定；
列车区间运行时分应按列车在区间两端站停车与不停 车通过分别查定。
2019/9/10
44
第1章 列车运行图
2019/9/10
技术站开始成对铺画
比较邻接区间 t运
比较并确定会车方式 确定限制区间周期 计算区段通过能力
N平＝144307 60 37.3
45
第1章 列车运行图
【练习】
根据下表资料，合理铺画会车方案图，计算M—N单线
半自闭区段平行运行图通过能力。
2019/9/10
《列车图运行图》课件
学习列车线路调研、列 车图制作软件介绍，以 及列车图制作的步骤和 注意事项。
功能特点
了解列车图的运用场景， 以及信息在列车图中的 表示方式基本概念
列车图是一种用于展示列车运行时刻和线路的图表，它通过线路图、车站时刻表、运行图等要素， 为旅客提供清晰易懂的信息。
列车线路调研
在制作列车图之前，需要进 行详细的线路调研，了解线 路布局和站点情况，为后续 制作提供准确的数据。
列车图制作软件介绍
介绍专门用于制作列车图的 软件工具，包括功能和操作 界面，帮助学习者选择适合 的工具进行制作。
制作步骤及注意事项
提供一套完整的列车图制作 步骤，以及在制作过程中需 要注意的要点，帮助学习者 顺利完成列车图的制作。
1
定义及作用
介绍列车图的定义和作用，它是列车运行信息的可视化展示，有助于旅客了解列 车服务和出行计划。
2
要素
讲解列车图的基本要素，包括线路图、车站时刻表、运行图等，它们共同构成了 完整的列车图信息。
制作流程
制作列车图需要进行详细的线路调研，使用专门的列车图制作软件，并严格按照制作步骤和注意 事项进行操作。
3 更新和修改方法
介绍修改列车图的方法，包括添加新班次、路线调整和时刻表变更等，为铁路事业的发 展提供灵活性。
结束语
总结列车图运行图在铁路事业中的重要性和应用价值，鼓励学习者参与制作 和使用列车图，推动铁路事业的发展和提升服务质量。
功能特点
列车图具有多种运用场景，同时采用不同的信息表示方式，方便更新和修改列车图以适应实际运 行需求。
1 运用场景
介绍列车图在铁路事业中的应用场景，包括旅客查询、列车调度和站务管理等方面。
2 信息表示方式
探讨列车图中信息的具体表示方式，如时间线、车次图标、服务等级标识等，确保信息 传达的准确和易懂。
功能特点
了解列车图的运用场景， 以及信息在列车图中的 表示方式基本概念
列车图是一种用于展示列车运行时刻和线路的图表，它通过线路图、车站时刻表、运行图等要素， 为旅客提供清晰易懂的信息。
列车线路调研
在制作列车图之前，需要进 行详细的线路调研，了解线 路布局和站点情况，为后续 制作提供准确的数据。
列车图制作软件介绍
介绍专门用于制作列车图的 软件工具，包括功能和操作 界面，帮助学习者选择适合 的工具进行制作。
制作步骤及注意事项
提供一套完整的列车图制作 步骤，以及在制作过程中需 要注意的要点，帮助学习者 顺利完成列车图的制作。
1
定义及作用
介绍列车图的定义和作用，它是列车运行信息的可视化展示，有助于旅客了解列 车服务和出行计划。
2
要素
讲解列车图的基本要素，包括线路图、车站时刻表、运行图等，它们共同构成了 完整的列车图信息。
制作流程
制作列车图需要进行详细的线路调研，使用专门的列车图制作软件，并严格按照制作步骤和注意 事项进行操作。
3 更新和修改方法
介绍修改列车图的方法，包括添加新班次、路线调整和时刻表变更等，为铁路事业的发 展提供灵活性。
结束语
总结列车图运行图在铁路事业中的重要性和应用价值，鼓励学习者参与制作 和使用列车图，推动铁路事业的发展和提升服务质量。
功能特点
列车图具有多种运用场景，同时采用不同的信息表示方式，方便更新和修改列车图以适应实际运 行需求。
1 运用场景
介绍列车图在铁路事业中的应用场景，包括旅客查询、列车调度和站务管理等方面。
2 信息表示方式
探讨列车图中信息的具体表示方式，如时间线、车次图标、服务等级标识等，确保信息 传达的准确和易懂。
铁路运输组织 列车运行图教学PPT课件
t到达
t出发
t入段
t出段
t整备 t折
t折＝t到达 t入段 t整备 t出段 t出发（min）
列车运行图 列车运行图基本要素
列车在技术 站和客货运 站技术作业 时间标准
为保证车站与区段工作协调，必须编制与车站技术作业过程 相配合的列车运行图 ，因此，需具备技术站、客货运站技术 作业过程的主要作业时间标准
列车运行图 列车运行图基本要素
追踪列车间 隔时间
四显示自动闭塞
L
L
LU
U
H
H
闭塞分区性质 提醒区 第一制动区
信息种类 提醒注意
预告
第二制动区 预告
第三制动区 防护区 占用区 停车
I追
0.06
l列
5l分区 v运
列车运行图 列车运行图基本要素
追踪列车间 隔时间
移动闭塞：在确保行车安全前提下，以使追踪列车间的间隔 达到最小为目标，以车站控制装置和机车控制装置为中心的 一个闭塞控制系统
两列车通过前后两车站
前方站
连
后方站
第一列前方站停车，第 二列后方站通过
连
列车运行图 列车运行图基本要素
车站间隔时 间
同方向列车连发间隔时间：在单线或双线区段，从列车到达 或通过前方邻接车站时起，至由车站向该区间再发出另一同 方向列车时止的最小间隔时间
第一列前方站通过，第 二列后方站停车
两列车在前后站均停车
列车运行图 基本概念
是铁路运输生产的一个综合性计划
列车运行图 基本概念
• 铁路运输服务能力目录
列车运行图 列车运行图的图形表示
以横坐标表示时间，纵坐标 表示距离
以横坐标表示距离，纵坐标表 示时间
列车运行图编制步骤和方法PPT培训课件
1.2 列车运行图要素 1.2.2 车站间隔时间
一、不同时到达间隔时间 不
在单线区段，来自相对方向的两列车在车站交会时， 从某一方向列车到达车站时起，至相对方向列车到达或通 过该站时止的最小间隔时间，称为不同时到达间隔时间。
两种形式：一停一通和双停。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
第1章 列车运行图
1.1 概述
1.1.2 列车运行的图解表示方法
列车运行图是运用坐标原理来表示列车运行时空过程
的一种图解形式。
a3
4
5
4
7
时间
6
b
6
6
72
c
7
92
d
2
1
8
3
8 4
车站中心线（空间）
5 十分格运行图
第1章 列车运行图
1.1 概述 1.1.2 列车运行的图解表示方法
二分格运行图
小时格运行图
采取一停一通的会车方式。
会车停站时间取最小值：不 会
第1章 列车运行图
第1章 列车运行图
【练习】
根据给定的运行线铺画方案画出a—b、b—c、c—d单
线区间运行图周期示意图，并计算这三个区间的平行运行 图通过能力。
运行线铺画方案为：
a—b区间：上、下行列车不停车通过车站而开出区间； b—c区间：下行列车不停车通过区间两端站； c—d区间：上、下行列车不停车通过车站而进入区间。
三、同方向列车连发间隔时间 在单线或双线半自动闭塞区段，从列车到达或通过前 方邻接车站时起，至由车站向该区间再发出另一同方向列 车时止的最小间隔时间，称为同方向列车连发间隔时间。 四种形式，两种类型。
一、不同时到达间隔时间 不
在单线区段，来自相对方向的两列车在车站交会时， 从某一方向列车到达车站时起，至相对方向列车到达或通 过该站时止的最小间隔时间，称为不同时到达间隔时间。
两种形式：一停一通和双停。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
第1章 列车运行图
1.1 概述
1.1.2 列车运行的图解表示方法
列车运行图是运用坐标原理来表示列车运行时空过程
的一种图解形式。
a3
4
5
4
7
时间
6
b
6
6
72
c
7
92
d
2
1
8
3
8 4
车站中心线（空间）
5 十分格运行图
第1章 列车运行图
1.1 概述 1.1.2 列车运行的图解表示方法
二分格运行图
小时格运行图
采取一停一通的会车方式。
会车停站时间取最小值：不 会
第1章 列车运行图
第1章 列车运行图
【练习】
根据给定的运行线铺画方案画出a—b、b—c、c—d单
线区间运行图周期示意图，并计算这三个区间的平行运行 图通过能力。
运行线铺画方案为：
a—b区间：上、下行列车不停车通过车站而开出区间； b—c区间：下行列车不停车通过区间两端站； c—d区间：上、下行列车不停车通过车站而进入区间。
三、同方向列车连发间隔时间 在单线或双线半自动闭塞区段，从列车到达或通过前 方邻接车站时起，至由车站向该区间再发出另一同方向列 车时止的最小间隔时间，称为同方向列车连发间隔时间。 四种形式，两种类型。
列车运行图编制步骤及方法课件
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
一组列车占用区间的时间称为该区间的运行图周期，T周
T周
t运上
t运下
a 会
t
a 起
b 不
t停b
T周
t
上 运
2t
下 运
a 不
t停a
Ⅰ，a 连
b 会
t
b 起
T周＝ t运 站 t起停
l进
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
四、同方向列车不同时到发间隔时间 到发
同方向列车不同时发到间隔时间 发到
不同时到发间隔时间
不同时发到间隔时间
第1章 列车运行图
1.2 列车运行图要素 1.2.3 追踪列车间隔时间
追踪运行列车之间的最小间隔时间，称为追踪列车间
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
三、同方向列车连发间隔时间
列车均在后方站通过 Ⅰ连
列车均在后方站停车
Ⅱ 连
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
三、同方向列车连发间隔时间
连
t作业
0.06 0.5l列
l确 l制 v进
N平＝144307 60 37.3
第1章 列车运行图
【练习】
根据下表资料，合理铺画会车方案图，计算M—N单线
半自闭区段平行运行图通过能力。
第1章 列车运行图
《列车运行图》PPT课件
连
t作业
0.06 0.5l列
l确 l制 v进
l进
30
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间 四、同方向列车不同时到发间隔时间
同方向列车不同时发到间隔时间
到发
发到
不同时到发间隔时间
不同时发到间隔时间
2021/9/13
31
第1章 列车运行图
1.2 列车运行图要素 1.2.3 追踪列车间隔时间 追踪运行列车之间的最小间隔时间，称为追踪列车间隔
2021/9/13
53
第1章 列车运行图
【练习】
2021/9/13
54
第1章 列车运行图
【练习】
2021/9/13
55
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
2、单线特殊类型运行图 （1）单线不成对非追踪运行图（单线连发运行图）； （2）单线成对部分追踪运行图； （3）单线不成对部分追踪运行图。
2021/9/13
t
min
1
2
T jk 周
T周i j
，t站
j 不
j 会
50
第1章 列车运行图
d站允许相对方向同时接车。
2021/9/13
51
第1章 列车运行图
2021/9/13
N平＝144404 60 31.4
52
第1章 列车运行图
1.3 铁路区段通过能力 减少技术需要停车站对区段通过能力的影响措施： a、合理选定技术需要停车站； b、规定较小的停站时间； c、采取交错会车方式。
35
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力 平行运行图区间通过能力：
列车运行图编制步骤及方法高教课件
三、机车在基本段和折返段所在站停留时间标准 机车在折返段所在站的停留时间标准：
t折＝t到达 t入段 t整备 t出段 t出发
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
四、列车在技术站和客货运站的技术作业时间标准
（1）在到发场内办理各种列车作业的时间标准； （2）在驼峰或牵出线上解体和编组列车的时间标准； （3）旅客列车车列在配属段、折返段所在站的停留时 间标准； （4）货运站办理整列或成组装卸作业时间标准。
第1章 列车运行图
1.1 概述
1.1.2 列车运行的图解表示方法
列车运行图中横线（车站中心线）位置的确定： 按 区 间 运 行 时 分 比 例 确 定
第1章 列车运行图
1.1 概述 1.1.2 列车运行的图解表示方法
列车运行图的填记方法：
a3
4
5
4
7
6
b
6
6
72
c
7
92
1
8
3
8 4
1、时刻 2、运行线的表示 3、列车车次
第1章 列车运行图
1.2 列车运行图要素 1.2.3 追踪列车间隔时间
旅客列车和货物列车追踪间隔时间
第1章 列车运行图
1.3 铁路区段通过能力 1.3.1 概述
运能与运量的矛盾。 线路通过能力（区段通过能力）：指该铁路区段在一 定的技术设备和行车组织方法条件下，一昼夜所能通过的 最大列车数（对数或列数）。 线路输送能力：用一年内线路通过的货物吨数表示。 影响通过能力的技术设备：区间，车站，机务设备， 电气化铁路供电设备。 现有通过能力、设计通过能力与需要通过能力。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
t折＝t到达 t入段 t整备 t出段 t出发
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
四、列车在技术站和客货运站的技术作业时间标准
（1）在到发场内办理各种列车作业的时间标准； （2）在驼峰或牵出线上解体和编组列车的时间标准； （3）旅客列车车列在配属段、折返段所在站的停留时 间标准； （4）货运站办理整列或成组装卸作业时间标准。
第1章 列车运行图
1.1 概述
1.1.2 列车运行的图解表示方法
列车运行图中横线（车站中心线）位置的确定： 按 区 间 运 行 时 分 比 例 确 定
第1章 列车运行图
1.1 概述 1.1.2 列车运行的图解表示方法
列车运行图的填记方法：
a3
4
5
4
7
6
b
6
6
72
c
7
92
1
8
3
8 4
1、时刻 2、运行线的表示 3、列车车次
第1章 列车运行图
1.2 列车运行图要素 1.2.3 追踪列车间隔时间
旅客列车和货物列车追踪间隔时间
第1章 列车运行图
1.3 铁路区段通过能力 1.3.1 概述
运能与运量的矛盾。 线路通过能力（区段通过能力）：指该铁路区段在一 定的技术设备和行车组织方法条件下，一昼夜所能通过的 最大列车数（对数或列数）。 线路输送能力：用一年内线路通过的货物吨数表示。 影响通过能力的技术设备：区间，车站，机务设备， 电气化铁路供电设备。 现有通过能力、设计通过能力与需要通过能力。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
列车运行图编制
柳玉台运行图
12
一、列车运行图简介
㈢列车运行图的分类
4.按同方向列车运行方式分 ②非追踪运行图。这种运行 图的特点是同方向列车是以 站间区间为间隔，即在非自 动闭塞区段采用的运行图。
百威台运行图
13
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
①基本列车运行图（简称基本图），是指按最大运量编制的 运行图，是经过重新编制或调整，正在实施并持续到下次重 新编制或调整为止的列车运行图。 ②分号列车运行图（简称分号图），是指为适应短期运输、 应对突发事件或施工等需要，短时间实行，实行完毕又恢复 到基本图的临时性列车运行图。
一、列车运行图简介
㈠列车运行图的定义及作用 1.定义：列车运行图是列车运行的图解， 是用以表示列车在铁路区间运行及在车站 到发或通过时刻的技术文件。
1
一、列车运行图简介
㈠列车运行图的定义及作用
2.作用：列车运行图规定各次列车占用区间的顺序， 列车在区间的运行时分，列车在各个车站的到达、 出发或通过的时刻，列车的会让、越行，列车的重 量和长度标准、机车交路等。 •列车运行图既是行车组织工作的基础，又是联 系各部门工作的纽带，也是铁路运营管理工作的 综合性计划。
返回 21
3.下达计划
列车调度员在阶段计划编制完成后，要及时下 达各站段。根据具体情况，可采用集中、分段 或个别的方式下达计划。应向基层站段执行者 交代清楚，使其明确计划意图，心中有数。
返回 22
4.组织实现
列车运行调整计划下达后，仅仅是组织计划的开 始，组织实现才是最终目的。在执行计划的过程 中，列车调度员要随时注意列车运行情况的变化， 做到勤沟通、勤联系，特别是对关键列车（如在 旅客列车前运行的货物列车，或在旅客快车前面 运行的旅客慢车等）和重点车站，要及时收点， 随时监督列车的运行，以便发现问题，及时采取 措施，调整列车运行计划。
列车运行图识图(精)
小时格运行图主要在编制旅客列车方案图和机车周转图时用。 在小时格运行图上，列车到发时刻填写60min以下的数字。
三、列车运行图识图
2.以横轴表示时间，纵轴表示距离的列车运行图
图上的水平线表示各车站的中心线 水平线和水平线之间的间隔表示站间距离
垂直线表示时间
斜直线表示列车的运行，称为列车运行线 列车运行线粗斜线为旅客列车运行线，细斜线为货物列车运 行线; 图中数字为列车在车站的停车时分。 这种形式的运行图为中国、苏联、日本等国家铁路所采用。
二、列车运行图的图形表示方法
2.列车运行线的表示方法和车次的规定
运行线的表示： 旅客列车、货物列车
车次的规定：上行列车车次为双数、下行列车车次 为单数（国铁地铁通用）
铁路定义为：向首都的方向为上行方向，反之为下 行方向 城市轨道交通上下行则没有统一的方向规定。 车次填记位置：标在区段的首末两端区间相应列车 运行线的上方。
5.追踪列车间隔时间
在自动闭塞区段，凡一个站间区间内同方向有两列 或两列以上列车以闭塞分区为间隔运行，称为追踪 运行。 追踪运行列车之间的最小间隔时间称为追踪列车间 隔时间。 追踪列车的最小间隔时间，决定于同方向列车间隔 的距离、列车的运行速度及信号、联锁、闭塞设备 的类型。
二、列车运行图的图形表示方法

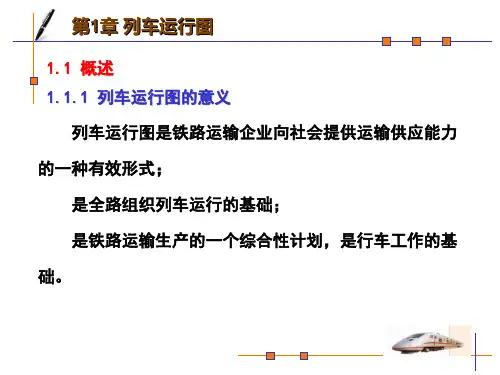

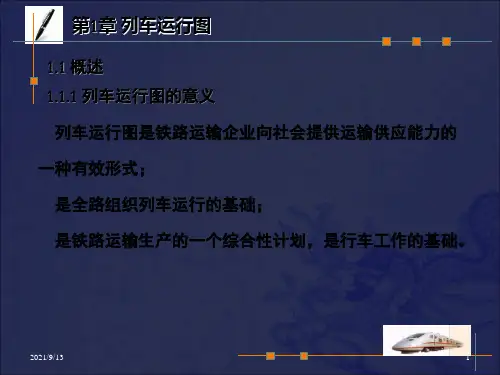

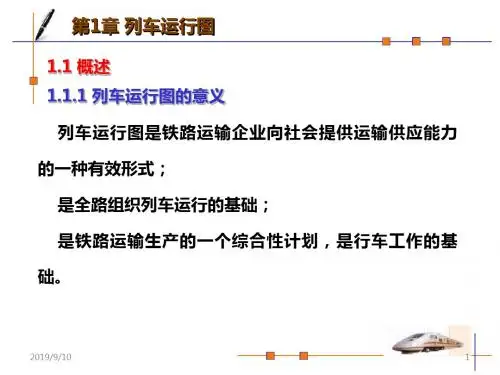

一、列车运行图的意义
2.列车运行图的意义
另一方面它又是轨道交通运输企业向社会提供运输 供应能力的一种有效形式，是轨道交通运输生产联 结社会生活的纽带。 《列车运行图》正点运行，有赖于区段通过能力。
当列车运行过程发生波动，发生偏离于计划时，只 有在有充分通过能力保证条件下，才能确保运输生 产按计划准时进行，列车才可能重新恢复正点运行。
列车运行图编制步骤及方法
两种形式：一停一通和双停。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
二、会车间隔时间
一列停车，一列通过
两列都停车
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
三、同方向列车连发间隔时间 在单线或双线半自动闭塞区段，从列车到达或通过前 方邻接车站时起，至由车站向该区间再发出另一同方向列 车时止的最小间隔时间，称为同方向列车连发间隔时间。 四种形式，两种类型。
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
连发运图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
追踪运行图
第1章 列车运行图
1.2 列车运行图要素
1.2.1 概述
铺画时必须遵守的一些时间标准
列车运行图的要素有：
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
（2）区段内有技术需要停车站 单向停车站：
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
（2）区段内有技术需要停车站 双向停车站：
优于
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
1.1 概述 1.1.3 列车运行图的分类
1、按区间正线数目不同分
双线成对平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
1、按区间正线数目不同分
单双线运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
二、会车间隔时间
一列停车，一列通过
两列都停车
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
三、同方向列车连发间隔时间 在单线或双线半自动闭塞区段，从列车到达或通过前 方邻接车站时起，至由车站向该区间再发出另一同方向列 车时止的最小间隔时间，称为同方向列车连发间隔时间。 四种形式，两种类型。
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
连发运图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
追踪运行图
第1章 列车运行图
1.2 列车运行图要素
1.2.1 概述
铺画时必须遵守的一些时间标准
列车运行图的要素有：
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
（2）区段内有技术需要停车站 单向停车站：
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
（2）区段内有技术需要停车站 双向停车站：
优于
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
1.1 概述 1.1.3 列车运行图的分类
1、按区间正线数目不同分
双线成对平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
1、按区间正线数目不同分
单双线运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
列车运行图简介及手工绘图方法..36页PPT
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
பைடு நூலகம்
列车运行图简介及手工绘图方法..
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
பைடு நூலகம்
列车运行图简介及手工绘图方法..
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
一、列车运行图简介
㈡列车运行图的格式
•列车运行图是运用坐标原理描述列车运行时间、
空间关系，表示列车在铁路各区间运行时间及在 各车站停车和通过时间的线条图。在列车运行图 中，横、竖、斜三种线分别代表车站、时间和列 车运行线。为了区分不同种类的列车，规定各种 列车用不同符号和不同颜色表示。
4
一、列车运行图简介
③单双线运行图。有 单线也有双线区间的 运行图称为单双线运 行图。
黎凭台运行图
9
一、列车运行图简介
㈢列车运行图的分类
2.按列车运行速度分
①平行运行图。在运行图上同一区间内，同方向 列车的运行速度相同，因而列车运行线相互平行， 且区段内无列车越行。
10
一、列车运行图简介
㈢列车运行图的分类
2.按列车运行速度分 ②非平行运行图。在 运行图上铺有各种不 同速度和不同种类的 列车，因而部分列车 运行线互不平行，在 区段内可能产生列车 越行。
22
二、手工铺画列车运行图方法
㈡列车运行调整计划
1.编制原则 ①“先客后货”、“先快后慢”、按等级调整和合 理会 让，使晚点列车恢复正点，实现按图行车 原则。 ②根据实际情况决定工作方法，使计划留有余地。 ③保证日班计划任务完成。 ④在保证安全的前提下，努力提高效率。
23
二、手工铺画列车运行图方法
㈡列车运行图的格式
1.二分格运行图。主要在编制新运行图时做 草图使用。 2.小时格运行图。主要在编制旅客列车方案 图和机车周转图时使用。
5
一、列车运行图简介
㈡列车运行图的格式
3. 十分格运行图。主要 用于调度员绘制实际图。 在这种运行图上，横轴 以10分钟为单位用细线 划分，半小时用断线、 整小时用粗线。列车到 发时刻只填写10分钟以 下的数字。
柳玉台运行图
13
一、列车运行图简介
㈢列车运行图的分类
4.按同方向列车运行方式分 ②非追踪运行图。这种运行 图的特点是同方向列车是以 站间区间为间隔，即在非自 动闭塞区段采用的运行图。
百威台运行图
14
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
①基本列车运行图（简称基本图），是指按最大运量编制的 运行图，是经过重新编制或调整，正在实施并持续到下次重 新编制或调整为止的列车运行图。 ②分号列车运行图（简称分号图），是指为适应短期运输、 应对突发事件或施工等需要，短时间实行，实行完毕又恢复 到基本图的临时性列车运行图。
返回 27
2.编制计划（铺画计划线条）
①优先铺画旅客列车和重点列车运行线。 ②编制计划时，应注意留有余地，为各种必须的作 业留足充分的作业时间，必要时可拟定两个以上的 调整方案，以适应情况的突然变化。 ③在安排列车运行计划时，还应特别注意本区段技 术站自编始发列车的车流接续和机车交路，以保证 技术站有良好的工作秩序。 ④在编制计划时，一般采用“满表铺线，分段编制” 的方法。 •有关列车运行线表示方法、列车运行整理符号、 施工符号见《铁路运输调度规则》第84条。
15
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
③实际列车运行图（简称实际 图），是记载一个调度区段内 列车运行实际情况，以及列车 运行有关事项的图表。
百威台实际图
16
二、手工铺画列车运行图方法
㈠绘图工具
1.尺子（三角板）
17
二、手工铺画列车运行图方法
㈠绘图工具
2.碳素铅笔
18
列车运行图简介 及手工绘图方法
调度所行车室 覃健 2011年7月
1
一、列车运行图简介
㈠列车运行图的定义及作用 1.定义：列车运行图是列车运行的图解， 是用以表示列车在铁路区间运行及在车站 到发或通过时刻的技术文件。
2
一、列车运行图简介
㈠列车运行图的定义及作用
2.作用：列车运行图规定各次列车占用区间的顺序， 列车在区间的运行时分，列车在各个车站的到达、 出发或通过的时刻，列车的会让、越行，列车的重 量和长度标准、机车交路等。 •列车运行图既是行车组织工作的基础，又是联 系各部门工作的纽带，也是铁路运营管理工作的 综合性计划。
返回 28
3.下达计划
列车调度员在阶段计划编制完成后，要及时下 达各站段。根据具体情况，可采用集中、分段 或个别的方式下达计划。应向基层站段执行者 交代清楚，使其明确计划意图，心中有数。
返回 29
4.组织实现
列车运行调整计划下达后，仅仅是组织计划的开 始，组织实现才是最终目的。在执行计划的过程 中，列车调度员要随时注意列车运行情况的变化， 做到勤沟通、勤联系，特别是对关键列车（如在 旅客列车前运行的货物列车，或在旅客快车前面 运行的旅客慢车等）和重点车站，要及时收点， 随时监督列车的运行，以便发现问题，及时采取 措施，调整列车运行计划。
㈡列车运行调整计划
2.主要内容 ①车站列车到、发时分和列车会让计划。（采 用计算机下达的为实时调整计划） ②列车在中间站作业计划。 ③区间装卸车计划。 ④施工计划。 ⑤重点列车注意事项。
24
二、手工铺画列车运行图方法
㈢编制（绘图）方法
收集资料
编制计划
下达计划
组织实现
25
谢
谢
26
1.收集资料
①区段内各站现在车（空车分车种，重车分去向） 情况及到发线占用情况。 ②邻台（局）及本区段内客、货列车实际运行情况。 ③摘挂列车编组内容及前方站作业情况。 ④技术站到发线使用和待发列车情况。 ⑤机车整备及机车交路情况。 ⑥区间装卸及施工情况。 ⑦领导指示及其他重点事项。
返回 30
一、列车运行图简介
百威台基本图
31
一、列车运行图简介
柳玉台基本图
32
一、列车运行图简介
百威台实际图
33
一、列车运行图简介
柳玉台实际图
34
百威台运行图
6
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
①单线运行图。即在 单线区段采用的运行 图。
百威台运行图
7
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
②双线运行图。即 在双线区段采用的 运行图。
柳玉台运行图
8
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
百威台运行图
11
一、列车运行图简介
㈢列车运行图的分类
3.按上、下行方向列车数目分
①成对运行图。同一区段内，上、下行方向列车数 目是相等的。 ②不成对运行图。同一区段内，上、下行方向列车 数目是不相等的。
12
一、列车运行图简介
㈢列车运行图的分类
4.按同方向列车运行方式分 ①追踪运行图。在自动闭塞 区段上，同方向的列车是以 闭塞分区为间隔运行，在这 种运行图上，一个站间区间 内允许同时有几列车按追踪 方式运行。
二、手工铺画列车运行图方法
㈠绘图工具
3. 红蓝铅笔
19
二、手工铺画列车运行图方法
㈠绘图工具
4.橡皮擦
20
二、手工铺画列车运行图方法
运行图方法
㈡列车运行调整计划
•列车运行调整计划是列车调度员组织列车运行调 整的综合部署，也是实现列车运行图、列车编组 计划、运输方案和日班计划的具体行动计划。 •列车运行调整计划按阶段进行编制，通常分为三 小时阶段计划和四小时阶段计划 。
一、列车运行图简介
㈡列车运行图的格式
•列车运行图是运用坐标原理描述列车运行时间、
空间关系，表示列车在铁路各区间运行时间及在 各车站停车和通过时间的线条图。在列车运行图 中，横、竖、斜三种线分别代表车站、时间和列 车运行线。为了区分不同种类的列车，规定各种 列车用不同符号和不同颜色表示。
4
一、列车运行图简介
③单双线运行图。有 单线也有双线区间的 运行图称为单双线运 行图。
黎凭台运行图
9
一、列车运行图简介
㈢列车运行图的分类
2.按列车运行速度分
①平行运行图。在运行图上同一区间内，同方向 列车的运行速度相同，因而列车运行线相互平行， 且区段内无列车越行。
10
一、列车运行图简介
㈢列车运行图的分类
2.按列车运行速度分 ②非平行运行图。在 运行图上铺有各种不 同速度和不同种类的 列车，因而部分列车 运行线互不平行，在 区段内可能产生列车 越行。
22
二、手工铺画列车运行图方法
㈡列车运行调整计划
1.编制原则 ①“先客后货”、“先快后慢”、按等级调整和合 理会 让，使晚点列车恢复正点，实现按图行车 原则。 ②根据实际情况决定工作方法，使计划留有余地。 ③保证日班计划任务完成。 ④在保证安全的前提下，努力提高效率。
23
二、手工铺画列车运行图方法
㈡列车运行图的格式
1.二分格运行图。主要在编制新运行图时做 草图使用。 2.小时格运行图。主要在编制旅客列车方案 图和机车周转图时使用。
5
一、列车运行图简介
㈡列车运行图的格式
3. 十分格运行图。主要 用于调度员绘制实际图。 在这种运行图上，横轴 以10分钟为单位用细线 划分，半小时用断线、 整小时用粗线。列车到 发时刻只填写10分钟以 下的数字。
柳玉台运行图
13
一、列车运行图简介
㈢列车运行图的分类
4.按同方向列车运行方式分 ②非追踪运行图。这种运行 图的特点是同方向列车是以 站间区间为间隔，即在非自 动闭塞区段采用的运行图。
百威台运行图
14
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
①基本列车运行图（简称基本图），是指按最大运量编制的 运行图，是经过重新编制或调整，正在实施并持续到下次重 新编制或调整为止的列车运行图。 ②分号列车运行图（简称分号图），是指为适应短期运输、 应对突发事件或施工等需要，短时间实行，实行完毕又恢复 到基本图的临时性列车运行图。
返回 27
2.编制计划（铺画计划线条）
①优先铺画旅客列车和重点列车运行线。 ②编制计划时，应注意留有余地，为各种必须的作 业留足充分的作业时间，必要时可拟定两个以上的 调整方案，以适应情况的突然变化。 ③在安排列车运行计划时，还应特别注意本区段技 术站自编始发列车的车流接续和机车交路，以保证 技术站有良好的工作秩序。 ④在编制计划时，一般采用“满表铺线，分段编制” 的方法。 •有关列车运行线表示方法、列车运行整理符号、 施工符号见《铁路运输调度规则》第84条。
15
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
③实际列车运行图（简称实际 图），是记载一个调度区段内 列车运行实际情况，以及列车 运行有关事项的图表。
百威台实际图
16
二、手工铺画列车运行图方法
㈠绘图工具
1.尺子（三角板）
17
二、手工铺画列车运行图方法
㈠绘图工具
2.碳素铅笔
18
列车运行图简介 及手工绘图方法
调度所行车室 覃健 2011年7月
1
一、列车运行图简介
㈠列车运行图的定义及作用 1.定义：列车运行图是列车运行的图解， 是用以表示列车在铁路区间运行及在车站 到发或通过时刻的技术文件。
2
一、列车运行图简介
㈠列车运行图的定义及作用
2.作用：列车运行图规定各次列车占用区间的顺序， 列车在区间的运行时分，列车在各个车站的到达、 出发或通过的时刻，列车的会让、越行，列车的重 量和长度标准、机车交路等。 •列车运行图既是行车组织工作的基础，又是联 系各部门工作的纽带，也是铁路运营管理工作的 综合性计划。
返回 28
3.下达计划
列车调度员在阶段计划编制完成后，要及时下 达各站段。根据具体情况，可采用集中、分段 或个别的方式下达计划。应向基层站段执行者 交代清楚，使其明确计划意图，心中有数。
返回 29
4.组织实现
列车运行调整计划下达后，仅仅是组织计划的开 始，组织实现才是最终目的。在执行计划的过程 中，列车调度员要随时注意列车运行情况的变化， 做到勤沟通、勤联系，特别是对关键列车（如在 旅客列车前运行的货物列车，或在旅客快车前面 运行的旅客慢车等）和重点车站，要及时收点， 随时监督列车的运行，以便发现问题，及时采取 措施，调整列车运行计划。
㈡列车运行调整计划
2.主要内容 ①车站列车到、发时分和列车会让计划。（采 用计算机下达的为实时调整计划） ②列车在中间站作业计划。 ③区间装卸车计划。 ④施工计划。 ⑤重点列车注意事项。
24
二、手工铺画列车运行图方法
㈢编制（绘图）方法
收集资料
编制计划
下达计划
组织实现
25
谢
谢
26
1.收集资料
①区段内各站现在车（空车分车种，重车分去向） 情况及到发线占用情况。 ②邻台（局）及本区段内客、货列车实际运行情况。 ③摘挂列车编组内容及前方站作业情况。 ④技术站到发线使用和待发列车情况。 ⑤机车整备及机车交路情况。 ⑥区间装卸及施工情况。 ⑦领导指示及其他重点事项。
返回 30
一、列车运行图简介
百威台基本图
31
一、列车运行图简介
柳玉台基本图
32
一、列车运行图简介
百威台实际图
33
一、列车运行图简介
柳玉台实际图
34
百威台运行图
6
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
①单线运行图。即在 单线区段采用的运行 图。
百威台运行图
7
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
②双线运行图。即 在双线区段采用的 运行图。
柳玉台运行图
8
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
百威台运行图
11
一、列车运行图简介
㈢列车运行图的分类
3.按上、下行方向列车数目分
①成对运行图。同一区段内，上、下行方向列车数 目是相等的。 ②不成对运行图。同一区段内，上、下行方向列车 数目是不相等的。
12
一、列车运行图简介
㈢列车运行图的分类
4.按同方向列车运行方式分 ①追踪运行图。在自动闭塞 区段上，同方向的列车是以 闭塞分区为间隔运行，在这 种运行图上，一个站间区间 内允许同时有几列车按追踪 方式运行。
二、手工铺画列车运行图方法
㈠绘图工具
3. 红蓝铅笔
19
二、手工铺画列车运行图方法
㈠绘图工具
4.橡皮擦
20
二、手工铺画列车运行图方法
运行图方法
㈡列车运行调整计划
•列车运行调整计划是列车调度员组织列车运行调 整的综合部署，也是实现列车运行图、列车编组 计划、运输方案和日班计划的具体行动计划。 •列车运行调整计划按阶段进行编制，通常分为三 小时阶段计划和四小时阶段计划 。
