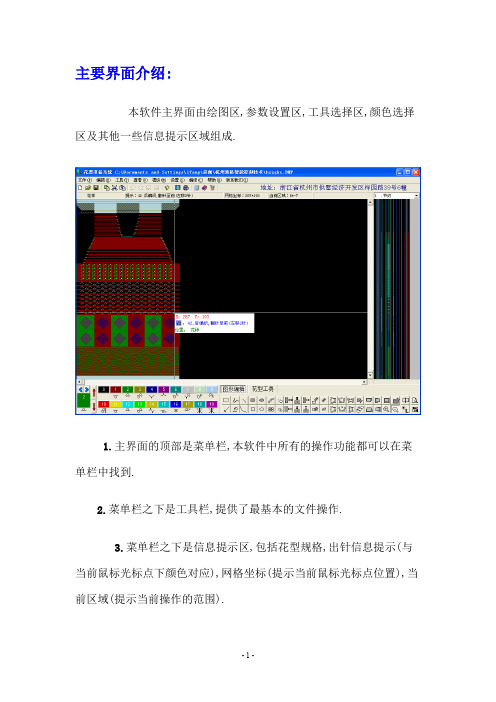

主要界面介绍:本软件主界面由绘图区,参数设置区,工具选择区,颜色选择区及其他一些信息提示区域组成.1.主界面的顶部是菜单栏,本软件中所有的操作功能都可以在菜单栏中找到.2.菜单栏之下是工具栏,提供了最基本的文件操作.3.菜单栏之下是信息提示区,包括花型规格,出针信息提示(与当前鼠标光标点下颜色对应),网格坐标(提示当前鼠标光标点位置),当前区域(提示当前操作的范围).4.中间最左侧是花型绘制区,所有的绘图工作在该区域中完成.5.中间最右侧是参数设置区域,与编织相关的参数(如密度,编织速度,使用的纱嘴等等).6.底部左侧是颜色选择区域,(本软件中每一种颜色代表一种出针信息,如"1"号色代表前编织,"3"号色表示四平针) 共256种颜色.7.底部右侧是工具选择区域,分为图形编辑和花型工具.(其中包括了"画笔","直线","矩形"等等操作工具).文件说明:花型经过编译编译后共产生*.BMP,*.INA,*.OPT,*.CNT,*.PAT,*.UWD,*.PXP,*.YSY,*.BTH,*.WOK 等10个文件,其中*.CNT,*.PAT和*.WOK为数据编译后产生的文件.各个文件的作用含义如下:*.BMP文件:花型位图文件,本系统只支持256色的BMP位图位图文件.它保存了您所设计的花型图样.您也可以打开用其他软件(如系统自带的画图板等)绘制好的图形(格式必须为256色BMP格式).*.INA文件:提花,嵌花相关信息文件,其格式也是256色的BMP 文件格式.其颜色没有特别含义.他记录了提花,嵌花或V领的相关信息.*.OPT文件:参数文件,它记录了编织物的相关参数(如密度,提花,沙嘴,速度,摇床等信息),此类参数以行为单位进行设置.*.CNT文件:动作信息文件,电脑横机最终根据该文件中的信息动作.该文件在数据经过编译后产生.*.PAT文件:花样信息文件,该文件记录了编织物的花样信息,该文件要配合*.CNT文件才有意义.该文件也是数据经过编译后产生.*.UWD文件:使用者信息文件,记录相关的使用者信息.*.YSY文件:纱嘴信息文件,该文件记录了各个纱嘴的初始位置信息,以及提花是用到的纱嘴组设置信息.*.WOK文件:编织参数信息文件,记录编织物的编织参数.以上文件中用户主要操作*.BMP,*.INA,*.OPT,*.YSY文件. *.CNT,*.PAT文件主要由计算机根据用户所操作的文件自动产生.当花型设计完成后用户只需要将*.CNT,*.PAT文件用U盘复制到电脑横机上即可.工具栏工具栏：从左到右依次为“新建工程”，“打开工程”，“保存工程”，“复制”，“剪切”，“粘贴”，“花型撤消”，“花型重复”，“参数撤消”，“参数重复”，“编译生成动作文件”，“查看动作文件”，“模拟线圈图”，“计数器”，“帮助文档”，“画图板”。
![电脑横机软件制版样板图[行业荟萃]](https://img.taocdn.com/s1/m/cbd1c4502cc58bd63086bd4b.png)
越发电脑横机制版培训教材2007-3-271认识绘图区1：图为越发电脑横机绘图栏：（认识绘图区）1-1：工具栏：P1页：1-2：P1工具页：1 ：设定圈选区及编2 ：剪刀(设定圈选区后方可剪下)3 ：复制4 ：粘贴(复制后方可粘贴)5 ：拖拽点多重复制(可以复制想要的任何角度)6 ：点多重复制(平面复制)7 ：翻转旋转8 ：镜像圈选区9 ：不选色区域复制10 ：选色区域复制11 ：左镜框（复制圈选区至左方）12 ：右镜框（复制圈选区至右方）13 ：上镜框（复制圈选区至上方）14 ：下镜框（复制圈选区至下方）15 ：删除内部圈选区16 ：删除外部圈选区17 ：全删除18 ：画笔19 ：画线（画直线横线或任意角度的斜线）20 ：画矩形21 ：画矩形外框22 ：画矩形并填满同色23 ：画圆形外框24 ：画圆形并填满同色25 ：填满26 ：填满圈选区27 ：喷枪28 ：取色29 ：放大（放大绘图区）30 ：缩小（缩小绘图区）1-3：P2工具页：1 ：打开新花板2 ：打开已有花板3 ：保存檔并更换文件名4 ：输入字母5 ：置换色彩6 ：离开绘图区7 ：复原绘图区8 ：重复绘图区9 ：复原指示区10 ：重复指示区11 ：程序资源（自动生成花样及动作档）12 ：编辑数据（打开文件程序）13 ：花样+引塔夏14 ：花样<->引塔夏15 ：花样 ->引塔夏16 ：花样<-引塔夏17 ：更换显示模式18 ：启动扫描仪19 ：插针20 ：插入空针21 ：删针22 ：插行23 ：插入空行24 ：删行25 ：外框26 ：外框（下方）27 ：外框（上方）28 ：多重复制（可以想要复制想要的任何角度）29 ：成型（收加针）设定30 ：成型（V领）设定1-4：顏色代碼表(色碼表)0 空针（无编织）1 前编织(有翻针动作)2 后编织(有翻针动作)3 前后编织（总针编织）(四平编织) (有翻针动作)4 前吊目5 后吊目6 前编织，后吊目7 后编织，前吊目8 前编织，无连接9 后编织，无连接10 前后编织，无连接（总针编织）(四平编织)11 前粗目二段度目(放松度目,被指定的色码设在程序H位)12 后粗目二段度目(放松度目,被指定的色码设在程序H位)13 前后粗目二段度目（总针编织）(四平编织)14 前后吊目15 前落布16 无选针(没有编织动作，但有纱嘴动作。
主要界面介绍:本软件主界面由绘图区,参数设置区,工具选择区,颜色选择区及其他一些信息提示区域组成.1.主界面的顶部是菜单栏,本软件中所有的操作功能都可以在菜单栏中找到.2.菜单栏之下是工具栏,提供了最基本的文件操作.3.菜单栏之下是信息提示区,包括花型规格,出针信息提示(与当前鼠标光标点下颜色对应),网格坐标(提示当前鼠标光标点位置),当前区域(提示当前操作的范围).4.中间最左侧是花型绘制区,所有的绘图工作在该区域中完成.5.中间最右侧是参数设置区域,与编织相关的参数(如密度,编织速度,使用的纱嘴等等).6.底部左侧是颜色选择区域,(本软件中每一种颜色代表一种出针信息,如"1"号色代表前编织,"3"号色表示四平针) 共256种颜色.7.底部右侧是工具选择区域,分为图形编辑和花型工具.(其中包括了"画笔","直线","矩形"等等操作工具).文件说明:花型经过编译编译后共产生*.BMP,*.INA,*.OPT,*.CNT,*.PAT,*.UWD,*.PXP,*.YSY,*.BTH,*.WOK 等10个文件,其中*.CNT,*.PAT和*.WOK为数据编译后产生的文件.各个文件的作用含义如下:*.BMP文件:花型位图文件,本系统只支持256色的BMP位图位图文件.它保存了您所设计的花型图样.您也可以打开用其他软件(如系统自带的画图板等)绘制好的图形(格式必须为256色BMP格式).*.INA文件:提花,嵌花相关信息文件,其格式也是256色的BMP 文件格式.其颜色没有特别含义.他记录了提花,嵌花或V领的相关信息.*.OPT文件:参数文件,它记录了编织物的相关参数(如密度,提花,沙嘴,速度,摇床等信息),此类参数以行为单位进行设置.*.CNT文件:动作信息文件,电脑横机最终根据该文件中的信息动作.该文件在数据经过编译后产生.*.PAT文件:花样信息文件,该文件记录了编织物的花样信息,该文件要配合*.CNT文件才有意义.该文件也是数据经过编译后产生.*.UWD文件:使用者信息文件,记录相关的使用者信息.*.YSY文件:纱嘴信息文件,该文件记录了各个纱嘴的初始位置信息,以及提花是用到的纱嘴组设置信息.*.WOK文件:编织参数信息文件,记录编织物的编织参数.以上文件中用户主要操作*.BMP,*.INA,*.OPT,*.YSY文件. *.CNT,*.PAT文件主要由计算机根据用户所操作的文件自动产生.当花型设计完成后用户只需要将*.CNT,*.PAT文件用U盘复制到电脑横机上即可.工具栏工具栏：从左到右依次为“新建工程”，“打开工程”，“保存工程”，“复制”，“剪切”，“粘贴”，“花型撤消”，“花型重复”，“参数撤消”，“参数重复”，“编译生成动作文件”，“查看动作文件”，“模拟线圈图”，“计数器”，“帮助文档”，“画图板”。
