一、工程名称：____________________二、工程编号：____________________三、施工部位或层次：____________________四、施工内容及交底内容：____________________五、交底日期：____________________一、施工准备1. 技术准备：（1）熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。
（2）了解工程地质、水文、气象等施工条件，确保施工顺利进行。
2. 材料准备：（1）铸铁管道及管件应符合设计要求，材质检验证明齐全，规格、尺寸准确。
（2）管道安装所需的各种连接件、密封件、支撑件等材料齐全，质量符合要求。
3. 机具准备：（1）套丝机、电焊机、台钻、冲击钻、电锤、砂轮锯、压力案、套丝板、台虎钳、管钳、手锤、大锤、断管器、錾子、捻凿、麻钎、线坠、水平尺、钢卷尺、白线等。
（2）安全防护用品：安全帽、安全带、防护眼镜、防尘口罩、手套等。
二、安装工艺1. 管道运输与搬运：（1）管材、管件应绑扎牢固，防止在运输过程中损坏。
（2）人力搬运时，起落要一致，通过沟、井，要搭马道，不得负重跨越。
（3）用滚杠运输时，防止压脚，不准用手直接调整滚杠。
2. 管道切割：（1）用克子切断铸铁管时，应戴防护眼镜，克子顶部不得有卷边裂纹。
（2）用锯床、锯弓、切管器、砂轮切管机切割管子时，要垫平卡牢，用力不得过猛，临近切断时，用手或支架托住。
3. 管道煨弯：（1）煨弯前，砂子必须烘干，装砂架子搭设牢固，并设栏杆。
（2）用机械敲打时，下面不得站人，人工敲的上下要错开。
（3）管子加热时，管口前不得有人。
4. 管道连接：（1）套丝工件要支平夹牢，工作台要平稳，两人以上操作，动作应协调，防止柄头脱落。
（2）焊接时，注意防止烫伤和火灾。
三、安全注意事项1. 施工人员必须佩戴安全帽、安全带、防护眼镜、防尘口罩、手套等安全防护用品。
2. 高处作业时，必须使用安全带，并正确扣好带扣。

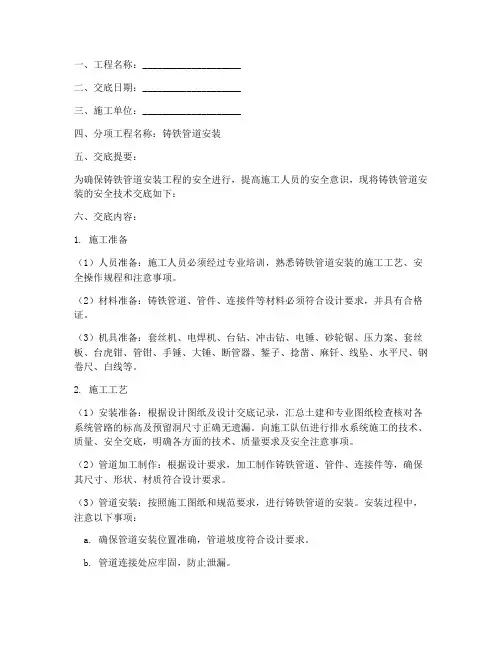

一、工程名称：____________________二、交底日期：____________________三、施工单位：____________________四、分项工程名称：铸铁管道安装五、交底提要：为确保铸铁管道安装工程的安全进行，提高施工人员的安全意识，现将铸铁管道安装的安全技术交底如下：六、交底内容：1. 施工准备（1）人员准备：施工人员必须经过专业培训，熟悉铸铁管道安装的施工工艺、安全操作规程和注意事项。
（2）材料准备：铸铁管道、管件、连接件等材料必须符合设计要求，并具有合格证。
（3）机具准备：套丝机、电焊机、台钻、冲击钻、电锤、砂轮锯、压力案、套丝板、台虎钳、管钳、手锤、大锤、断管器、錾子、捻凿、麻钎、线坠、水平尺、钢卷尺、白线等。
2. 施工工艺（1）安装准备：根据设计图纸及设计交底记录，汇总土建和专业图纸检查核对各系统管路的标高及预留洞尺寸正确无遗漏。
向施工队伍进行排水系统施工的技术、质量、安全交底，明确各方面的技术、质量要求及安全注意事项。
（2）管道加工制作：根据设计要求，加工制作铸铁管道、管件、连接件等，确保其尺寸、形状、材质符合设计要求。
（3）管道安装：按照施工图纸和规范要求，进行铸铁管道的安装。
安装过程中，注意以下事项：a. 确保管道安装位置准确，管道坡度符合设计要求。
b. 管道连接处应牢固，防止泄漏。
c. 安装过程中，注意保护管道表面，防止划伤、碰撞。
d. 管道安装完成后，进行管道系统试验，确保管道系统无泄漏、无损坏。
3. 安全注意事项（1）施工人员必须佩戴安全帽、手套、防尘口罩等个人防护用品。
（2）高空作业时，必须系好安全带，并配备安全绳。
（3）施工过程中，注意观察周围环境，防止物体坠落伤人。
（4）使用电动工具时，注意检查电线是否老化、破损，确保用电安全。
（5）施工区域应设置警示标志，防止非施工人员进入。
（6）施工结束后，清理现场，确保施工区域整洁、安全。
七、检查执行情况：施工单位应定期对施工人员进行安全检查，确保安全措施落实到位。

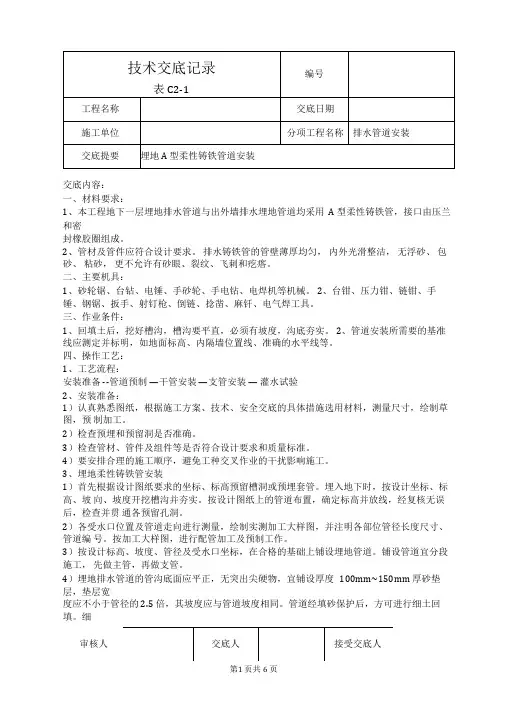

交底内容： 一、材料要求：1、本工程地下一层埋地排水管道与出外墙排水埋地管道均采用 A 型柔性铸铁管，接口由压兰和密封橡胶圈组成。
2、管材及管件应符合设计要求。
排水铸铁管的管壁薄厚均匀， 内外光滑整洁， 无浮砂、 包砂、 粘砂， 更不允许有砂眼、裂纹、飞刺和疙瘩。
二、主要机具：1、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机等机械。
2、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、捻凿、麻钎、电气焊工具。
三、作业条件：1、回填土后，挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。
2、管道安装所需要的基准线应测定并标明，如地面标高、内隔墙位置线、准确的水平线等。
四、操作工艺： 1、工艺流程：安装准备 --管道预制 —干管安装 —支管安装 — 灌水试验 2、安装准备：1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预 制加工。
2）检查预埋和预留洞是否准确。
3）检查管材、管件及组件等是否符合设计要求和质量标准。
4）要安排合理的施工顺序，避免工种交叉作业的干扰影响施工。
3、埋地柔性铸铁管安装1）首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡 向、坡度开挖槽沟并夯实。
按设计图纸上的管道布置，确定标高并放线，经复核无误后，检查并贯 通各预留孔洞。
2）各受水口位置及管道走向进行测量，绘制实测加工大样图，并注明各部位管径长度尺寸、管道编 号。
按加工大样图，进行配管加工及预制工作。
3）按设计标高、坡度、管径及受水口坐标，在合格的基础上铺设埋地管道。
铺设管道宜分段施工， 先做主管，再做支管。
4）埋地排水管道的管沟底面应平正，无突出尖硬物，宜铺设厚度 100mm~150mm 厚砂垫层，垫层宽度应不小于管径的 2.5 倍，其坡度应与管道坡度相同。
管道经填砂保护后，方可进行细土回填。
细审核人1．由交底单位填写，交底单位与接受交底单位保存2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工部位：_______4. 施工时间：_______5. 施工负责人：_______二、安全注意事项1. 施工前的安全检查- 仔细检查施工现场，确保施工环境安全，无安全隐患。
- 检查施工工具、设备是否完好，确保其安全性能。
2. 个人防护- 施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
- 高处作业时，必须系好安全带，并做好安全防护措施。
3. 材料与设备- 铸铁排水管道及管件应经过严格的质量检验，确保其符合设计要求。
- 使用机械设备时，必须遵守操作规程，确保设备安全运行。
4. 施工过程中的安全操作- 施工人员应严格按照施工方案进行操作，不得擅自改变施工工艺。
- 遇到问题应立即停止施工，并报告负责人，待问题解决后方可继续施工。
5. 施工现场管理- 施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故发生。
- 施工现场应设置明显的警示标志，提醒施工人员注意安全。
三、具体施工技术交底1. 施工准备- 检查施工图纸，了解工程要求。
- 准备好施工所需材料、工具、设备。
- 安排施工人员，明确各自职责。
2. 施工工艺- 铸铁排水管道安装应遵循以下步骤：1. 清理施工现场，确保施工环境安全。
2. 按设计要求进行管道定位，确保管道位置准确。
3. 安装管道，注意管道连接牢固，无泄漏。
4. 安装管道附件，如地漏、检查井等。
5. 进行管道试压，确保管道无泄漏。
3. 质量控制- 铸铁排水管道安装质量应符合以下要求：1. 管道连接牢固，无泄漏。
2. 管道坡度符合设计要求。
3. 管道附件安装位置准确，功能完好。
4. 管道试压合格。
四、施工过程中的注意事项1. 施工人员应严格遵守操作规程，确保施工安全。
2. 严禁酒后施工、疲劳施工。
3. 高处作业时，必须做好安全防护措施。
4. 严禁违规操作机械设备。
5. 发现安全隐患，应立即报告并采取措施予以排除。
铸铁管安装技术交底哎呀，说起铸铁管安装这事儿，那可有不少门道。
我还记得之前参与的一个小区排水管道改造的项目，当时那场面，真是让我对铸铁管安装有了深刻的体会。
咱们先来说说安装前的准备工作。
这就好比打仗前要准备好武器弹药一样，可不能马虎。
首先得把施工现场清理干净，不能有那些乱七八糟的杂物挡道。
然后呢，要仔细检查铸铁管和管件，看看有没有裂缝、砂眼这些毛病。
我跟您说，就有一次，因为没仔细检查，安装到一半才发现有个管件有裂缝，结果又得重新拆了装，那叫一个麻烦！所以这检查工作一定得认真。
接下来就是安装的步骤啦。
安装铸铁管的时候，得注意承插口的方向，可别弄反了。
就像上次在那个小区，有个新手工人不小心把方向装反了，导致后面的工序都没法进行，只能重新来过，浪费了不少时间和精力。
在连接铸铁管的时候，要用橡胶圈密封，这橡胶圈的质量也得过关，不能有破损或者老化的情况。
安装的时候要把橡胶圈均匀地套在插口上，确保密封严实，不然以后漏水可就麻烦大了。
还有啊，在安装过程中，要保证管道的坡度符合设计要求。
这就像是走下坡路，如果坡太陡或者太平，都走得不舒服。
我们得用水平仪测量，一点点调整，保证水流能够顺畅地通过。
记得有一次，因为坡度没调整好，水积在管道里排不出去，那味道，简直了！在安装完成后，可别忘了进行闭水试验。
这就像是考试后的检查，看看我们的安装成果合不合格。
把管道灌满水，观察一段时间，如果没有漏水的情况，那才算大功告成。
总之，铸铁管安装这活儿，虽然看起来简单，但是每一个环节都得认真对待，不能有丝毫的马虎。
就像我在那个小区经历的一样，一个小小的疏忽，都可能带来大麻烦。
所以啊，大家在安装铸铁管的时候，一定要按照规范操作，保证安装质量，这样才能让我们的管道长久地为我们服务。
希望我今天说的这些能对您有所帮助，让您在进行铸铁管安装的时候少走弯路，顺顺利利地完成工作！。

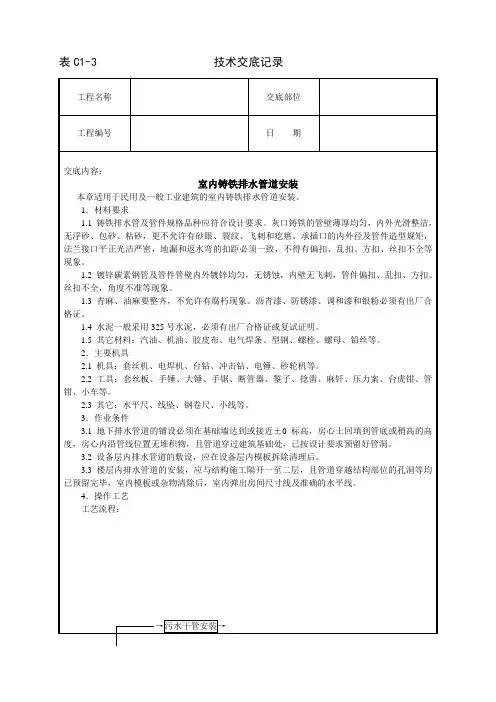

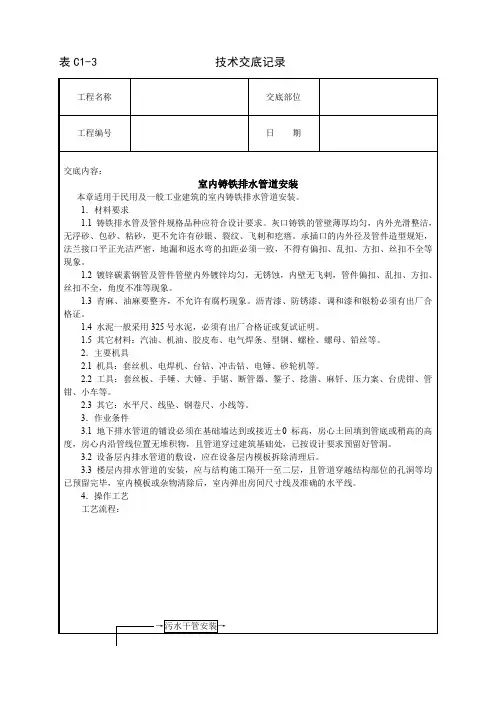

室内铸铁排水管道安装技术交底室内铸铁排水管道是室内排水系统的重要组成部分。
其安装质量是保证室内排水系统正常运行的关键。
以下是室内铸铁排水管道安装技术交底的相关内容：1. 材料准备安装室内铸铁排水管道需要准备的材料包括铸铁管道、可调式弯头、暗管接头、法兰、橡胶垫圈、螺栓、密封胶等。
2. 构造图和安装位置需要按照室内铸铁排水管道的构造图和安装位置要求进行安装。
在铸铁管道的末端设置好水封。
3. 管道安装前准备在安装前，需要对管道进行检查，确保其质量合格，齐全无损。
4. 管道安装(1) 铸铁排水管道的安装必须保证管口齐平、内径光滑、无毛刺、无裂纹，并用橡胶箍或者软质材料填充管口，确保密封。
(2) 管道应按图纸要求进行垂直安装并进行支架的固定。
管道的悬挂支架应布置在管道两端及中间，管道应与墙体或支撑结构保持一定距离。
(3) 管道的内外壁应刷刮干净。
在管道垂直度不够的情况下，应通过加设弯头的方式来保证水平度。
(4) 管道焊接后，应按规定进行焊缝处理。
缝隙小于0.5mm的，用底漆涂刷一遍；大于0.5mm的，应用密封胶密封并刮平。
(5) 排水口的位置应规范，防止排水支管被遮挡。
(6) 管道安装完毕后，应重新检查管道的连接处、管接头、法兰等是否严密，并使用欧姆龙进行检测，保证安装质量达标。
5. 安装验收(1) 技术交底人员要进行现场验收，确认管道安装质量和符合验收标准。
(2) 检测验收应包括管道直径、壁厚度、接口位置、连接点质量、流动性等参数的检测。
(3) 反复检查视察，对于问题及时处理。
对于管道接口不严密或漏水的情况，应采用修补或更换管道的方式进行处理。
以上是室内铸铁排水管道安装技术交底的相关内容。
在实际操作中，需要严格按照相关技术标准进行施工，保证安装质量达标，从而确保室内排水系统的正常运行。
铸铁管安装技术交底一、工程概述本次工程涉及铸铁管的安装工作，铸铁管具有强度高、耐腐蚀等优点，常用于给排水系统等领域。
为确保铸铁管安装质量和工程顺利进行，特进行本次技术交底。
二、施工准备1、材料准备铸铁管：应根据设计要求选用合适规格、型号的铸铁管，检查管材的外观质量，不得有裂缝、砂眼等缺陷。
管件：包括弯头、三通、四通等，其规格、型号应与铸铁管相匹配，且无质量问题。
密封材料：如橡胶圈，应符合相关标准，具有良好的弹性和密封性。
2、工具准备起重机、吊车等起重设备，用于吊运铸铁管。
扳手、管钳等安装工具。
水平仪、量具等测量工具，确保安装精度。
3、现场准备清理施工现场，确保场地平整、无障碍。
按照设计要求进行管沟开挖，保证管沟的深度、宽度和坡度符合要求。
三、安装工艺流程1、测量放线根据设计图纸，确定铸铁管的安装位置和走向，使用测量仪器进行测量放线，标记出管道中心线和管底标高。
2、下管使用起重设备将铸铁管吊运至管沟内，注意轻吊轻放，避免管道碰撞和损伤。
管道应平稳放置在管沟底部，保证管道轴线与中心线重合。
3、管道连接采用橡胶圈密封接口时，应先将橡胶圈套在铸铁管的插口上，确保橡胶圈平整、无扭曲。
将插口插入承口，用专用工具将插口顶入承口，直至达到规定的插入深度。
检查接口的密封性，如有漏水现象，应及时处理。
4、管道固定在管道安装过程中，应使用支架、吊架等对管道进行固定，防止管道移动和变形。
固定点的设置应符合设计要求和规范规定。
5、闭水试验管道安装完成后，应进行闭水试验，检查管道的密封性。
试验时，将管道两端封堵，向管内注水，保持一定的水位，观察一段时间，如水位无明显下降，表明管道密封性良好。
6、管沟回填闭水试验合格后，方可进行管沟回填。
回填材料应选用符合要求的土料，分层回填、夯实，确保回填质量。
四、质量控制要点1、铸铁管的质量检查管材的外观质量，有无裂缝、砂眼等缺陷。
检查管材的规格、型号是否符合设计要求。
2、接口的密封性确保橡胶圈的质量和安装位置正确。
一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、施工内容：____________________五、交底日期：____________________一、施工准备1. 技术准备：（1）施工人员应熟悉铸铁管安装的相关规范、标准及操作流程。
（2）了解施工现场环境，确保施工安全。
2. 材料准备：（1）铸铁管、管件、连接件等材料应符合设计要求，产品应有材质检验证明及产品出厂合格证。
（2）检查材料质量，确保无锈蚀、裂纹、砂眼等缺陷。
3. 机具准备：（1）套丝机、电焊机、台钻、冲击钻、电锤、砂轮锯、压力案、套丝板、台虎钳、管钳、手锤、大锤、断管器、錾子、捻凿、麻钎、线坠、水平尺、钢卷尺、白线等。
（2）检查机具完好，确保安全使用。
二、施工工艺1. 安装准备：（1）根据设计图纸及技术交底，检查核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
（2）向施工队伍进行排水系统施工的技术、质量、安全交底，明确各方面的技术、质量要求及安全注意事项。
2. 管道安装程序：（1）管道预制：根据设计要求，对铸铁管进行切割、套丝、焊接等加工。
（2）干管安装：沿水流方向从下游向上游安装，确保管道顺直。
（3）立管安装：根据设计要求，将立管安装至指定位置，并进行固定。
（4）通球试验：检查管道安装质量，确保管道无泄漏。
（5）支管安装：根据设计要求，将支管安装至指定位置，并进行固定。
（6）灌水试验：检查管道安装质量，确保管道无泄漏。
（7）封堵检查验收：对管道进行封堵，并进行检查验收。
三、安全技术措施1. 人员安全：（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工人员应遵守施工现场安全规定，不得酒后作业。
2. 物料安全：（1）材料堆放整齐，不得占用消防通道。
（2）材料搬运过程中，注意防止滑倒、坠落。
3. 施工设备安全：（1）检查设备是否完好，确保安全使用。
室内铸铁排水管道安装技术交底室内铸铁排水管道安装技术交底随着现代建筑技术的不断发展，室内排水管道的安装在建筑过程中变得越来越重要，而室内铸铁排水管道又是其中的重要组成部分。
正确的安装技术不仅能够确保室内排水系统的正常运行，还可以减少管道维修和更换的频率，提高室内排水设施的使用寿命和安全性。
一、资料准备在开展室内铸铁排水管道安装工作之前，需要准备的资料有：1. 排水网络设计图纸和相关规范要求。
2. 管道材料质量证明文件。
3. 常用工具和安全设备（如安全带、安全帽等）。
4. 施工计划和验收标准。
二、材料准备室内铸铁排水管道的材料包括铸铁管、弯头、三通、四通、法兰、盲板、管卡、橡胶密封圈等，需要经过质量检验，并进行编号，并在进行清点时做好记录。
三、铸铁排水管道的安装1. 采用半标准容器法安装，注意管道管径、坡度、距离，且需要采用专业工具进行精确测量和调整。
2. 确保铸铁管道和连接件的表面光滑并无裂缝、毛刺、破损等问题。
弯头、三通、四通等特殊形状件的接口应插入到管道内，以确保真正无缝衔接。
3. 安装铸铁管道时，应先设置管道支架，以保持管道的稳定性。
4. 管道连接前必须清理干净、表面光滑、无油污和其他杂质影响密封，压紧后应进行公称径内密封试验。
5. 在地面和墙面上预留其余管道的铁件固定位。
四、施工安全在施工过程中，需要注意以下安全问题：1. 工人必须佩戴安全帽、安全带和防砸鞋等必要的防护装备。
2. 使用专业工具，如焊接机、磨光机等，防止直接手持或自由使用这些工具造成安全隐患。
3. 高处作业需要采取相应的防护措施，如设置安全网、铁丝绳等。
4. 突发事件应及时呼叫物业、消防等相关部门，及时处置预防事故。
五、验收标准在铸铁排水管道安装结束后，应进行以下验收：1. 检查管道的表面是否光滑，连接处是否牢固无松动，管道倾斜度是否按规范要求。
2. 检查室内排水正常，是否存在漏水现象。
3. 如果排泄室和暗井有易于堵塞的部位，应安装机械阀门、清缸口等。
铸铁排水管安装技术交底简介本文档旨在对铸铁排水管的安装技术进行详细的交底，以确保安装过程顺利进行并获得最佳的安装效果。
材料准备在进行铸铁排水管安装之前，需要准备如下材料：- 铸铁排水管：确保材质符合相关标准，并具备足够的强度和耐腐蚀性。
- 排水管接头及管件：选择合适的接头和管件，确保其与排水管的连接牢固可靠。
- 排水管支架：提供足够的支撑力以支持排水管的重量。
安装步骤1. 清理现场：在安装之前，清理并清除施工现场，确保没有障碍物和杂物。
2. 测量和布局：根据实际需求，在安装地点进行正确的测量和布局，以确保排水管的准确安装位置。
3. 铸铁排水管切割：使用合适的工具，按照需要的长度切割铸铁排水管。
确保切割边缘平整，无毛刺。
4. 连接排水管和接头：使用适当的工具，将排水管和接头进行连接。
确保连接紧密，不会出现漏水情况。
5. 安装排水管支架：在合适的位置安装排水管支架，确保其稳固，能够承受排水管的重量。
6. 固定排水管：使用适当的固定装置，将排水管牢固地固定在支架上，确保其稳定和安全。
7. 安装其他管件：根据需要，安装其他排水管件，如弯头、三通等。
确保其与排水管的连接紧密可靠。
8. 检查和测试：在完成安装后，进行全面的检查和测试，确保排水管系统无漏水，并且排水畅通。
安全注意事项在进行铸铁排水管安装时，请注意以下安全事项：- 确保施工现场的通风良好，并采取必要的防护措施，如佩戴安全帽、护目镜等；- 使用合适的工具，并遵循正确的操作方法，以避免受伤或意外伤害；- 当操作高处安装时，务必使用适当的安全绳索和脚手架，确保自身安全；- 在安装过程中，遵循相关的安全标准和规范，确保安装的质量和安全性。
以上是对铸铁排水管安装技术的交底内容，请在实际操作中严格按照相关要求进行安装并确保安全。
如有疑问或需要进一步指导，请随时与负责人员联系。
A型铸铁管安装技术交底一、前置准备在开始安装A型铸铁管之前，我们需要做一些前置准备工作。
1.1 确认管径和材质在确定安装位置之前，需要确认A型铸铁管的管径和材质是否符合安装要求。
每种型号的管道安装要求不同，需要选择正确的型号和规格。
同时，应检查管道的材质是否符合设计要求，以确保管道的牢固和预期的使用寿命。
1.2 确认安装位置和路线确定A型铸铁管的安装位置和路线是非常重要的。
应根据实际情况在合适的位置安装，避免管道运输中受损，影响其使用寿命。
同时，在安装过程中，需与负责维护管道系统的人员进行沟通，以了解系统的详细情况，确保安装不影响管道系统的正常运转。
1.3 准备完整的工具和材料准备完整的工具和材料是保证安装工作顺利进行的关键。
在安装过程中，需要使用的工具包括扳手、钢尺、水平仪等常见工具，材料包括A型铸铁管、管件、密封材料等。
二、A型铸铁管的安装在确认上述前置准备工作已就绪后，我们可以开始具体的A型铸铁管安装流程。
2.1 切割A型铸铁管根据实际需要，将A型铸铁管切割成所需的长度。
在切割过程中，要确保切割平整、精确，且没有毛刺和锋利的边缘，以确保密封性能。
2.2 安装A型铸铁管将切好的A型铸铁管安装在液压机上，逐一连接等长的管件。
在安装过程中，要注意每根管件的方向和位置，保证其正确插入。
同时，要使用合适的密封材料进行密封，确保管道连接处处于牢固的状态。
2.3 确认管道位置和高度在安装A型铸铁管的过程中，需要根据实际情况合理调整管道的位置和高度。
应使用水平仪检查管道的水平和垂直度，并进行必要的调整。
同时，要确保管道的弯曲半径和倾斜角度正确，以保证管道的正常运转和安全使用。
2.4 进行管道压力测试在A型铸铁管安装完成后，需要进行管道压力测试。
测试的目的是确保管道系统的密闭性和安全性，同时排除管道系统中存在的任何故障和隐患。
测试前，应先排除管道系统中的空气，并进行必要的防爆措施。
三、安全提示在进行A型铸铁管的安装过程中，我们应注意以下安全提示：•在安装过程中，应严格按照安全操作规程进行操作，避免发生危险和事故。
铸铁管安装技术交底一、背景介绍铸铁管是一种安装在建筑物中用于供水、可燃气体、热水、针对消防的水源系统以及工业管道等的管道材料。
在建筑物中，铸铁管的安装具有非常重要的作用，直接影响到建筑物的饮水、消防等相关安全问题。
因此，在铸铁管的安装中，需要准确、细致地进行技术交底，以确保安装质量和安全性。
二、铸铁管安装步骤1. 管道布置管道布置是管道安装的第一步，也是最为基础的一步，影响到后续的安装效果。
在进行管道布置时，需要考虑建筑结构、安全、美观、便利等多个方面因素。
具体步骤如下：1.根据管道系统的设计方案确定主管位置和安装路径。
2.进行主管和支管的安装布置，将其安排到建筑物的合理位置。
3.根据设计要求，为管道安装图纸、工艺说明书等进行详细设计，并进行施工图。
2. 管道支架安装管道支架安装是管道安装的重要组成部分，负责支撑管道整个结构，使得其能够承受内压和外力。
在进行管道支架安装时，需要考虑管道材料、安装的强度和结构、施工过程中的安全等因素。
具体步骤如下：1.根据管道的情况，确定管道的支架类型和支架间距。
2.安装支架前，需要对支架位置进行标识、确认，确定好支架安装的位置。
3.对支架进行预埋，进行钢筋、生产现场的验收。
4.安装支架，确定好支架的高度、垂直度、支架间距、水平度等关键要素。
3. 管道拼接及连接管道拼接及连接是管道安装的另一个重要组成部分，决定了管道的状态。
在进行管道拼接及连接时，需要注意管道的压力、温度、应力、跨越位置等信息，将其与设计方案相对应。
在执行操作时，还需注意操作方法和管道材料的选择问题。
具体步骤如下：1.将测量数据、工具采购如水准尺子、角铁、水钟等、储备材料准备齐备。
2.分别布置各种材料和设备，确保一物一地，简化操作。
3.对于铁管的安装，要注意检查铁管的质量，在拼接时要用管道联接器，采用切割法进行制备。
4.在管道连接的位置上，用弯头，末端套接浇铸用的套管，然后接上各种管道配件并用侧滑铺口组接成整体。
技术交底表JWA-XM-JS-002
管道安装过程中，安装间隙或安装完成后的管子敞口处要及时封堵，以防杂物进入管道系统，管道密封前要检查管内有无杂物。
对于已安装的管道派专人看管，加强保护，不得攀爬、系安全绳、搁搭脚手架或用作支撑等。
管道安装完毕后，要求平直美观，不得有明显的起伏、弯曲等现象。
（7）排水立管安装
法兰柔性接口安装方法
安装立管前应先在顶层立管预留洞口吊线，找准立管的中心位置，在每层地面上或墙上安装立管支架。
排水立管的安装形式见下图。
一、施工准备(一)技术准备：熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。
(二)材料准备：A型柔性铸铁管及配套的各种管件、连接件应符合设计规定，产品应有材质检验证明及产品出厂合格证，各种规格的机制直管长度应一致，管壁厚度均匀，内外壁光滑，不能有锈蚀、凹陷、扭曲等弊病。
承口和插口造型规矩，管壁上不能有砂眼、裂纹、飞刺和疙瘩，防锈漆、沥青漆色泽均匀一致。
（三）机具准备：套丝机、电焊机、台钻、冲击钻、电锤、砂轮锯、压力案、套丝板、台虎钳、管钳、手锤、大锤、断管器、錾子、捻凿、麻钎、线坠、水平尺、钢卷尺、白线等二、工艺流程三、操作工艺3.1 安装准备1.根据设计图纸及设计交底记录，汇总土建和专业图纸检查核对各系统管路的标高及预留洞尺寸正确无遗漏。
2.向施工队伍进行排水系统施工的技术、质量、安全交底，明确各方面的技术、质量要求及安全注意事项。
3.管道加工制作的机具、工具、各种卫生器具样品及其他材料准备齐备。
3.2 管道定位1.所有埋地安装的管道均应进行现场测量放线，在保证管道坡度的前提下，避免管道与土建结构梁、柱或者其他专业的管道、设备交叉。
2.立管安装前，应根据施工图对所有预留管洞尺寸进行核对。
对于高层建筑的立管预留洞应采用经纬仪进行校核，并根据实测结果调整预留洞口的准确位置，以保证后期立管安装的垂直度。
3.对于有多种专业管道系统的机房、设备层、管井等建筑部位，应进行各个系统管道的综合排列，首先要保证重力排水横管的布置符合排水坡度要求。
4.对于有保温要求的排水管道，在管道安装前应在现场进行定位放线，以保证管道与管道、管道与结构之间预留保温间距。
5.清扫口、检查口等管件安装前，应考虑留出拆装空间。
3.3 管道的预制1.管道预制应在施工现场平整的场地上进行，按照施工图纸，参照现场定位后管道的排列顺序进行预制。
预制时应根据现场预留的卫生器具的孔洞位置调直和调准管件方向，管道应码放在平坦的场地上，管段下面采用木方垫平、垫实。
2.雨季管道预制应在室内、楼内进行，预制好的管段统一保存,冬季的管道预制应在室内进行，室内温度应在5℃以上。
同时，应根据现场放样，对管段进行切割，切割采用无齿砂轮锯。
3.4 排水干管安装1.排出管的埋深取决于室外排水管道标高并符合设计要求，排出管与室外排水管道一般采用管顶平接，其水流转角不小于90º；若采用排出管跌水连接且跌落差大于0.3m，其水流转角不受限制。
室外埋设时须保证管道有足够的覆士深度以满足防冻、防压要求。
2.安装托、吊排出管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸将预制好的管道托、吊牢固，横管支承件间距不大于2m。
3.托、吊排出管在吊顶内者，在吊顶前需做闭水试验，按隐蔽工程项目办理隐检手续。
如图中所示为排出管安装：3.5 排水立管安装排水管通常沿卫生间墙角设置，穿过楼板应预留孔洞。
立管与墙面距离及楼板预留孔洞的尺寸，应按设计要求或有关规定预留。
1.安装立管时，先将管段吊正对准下层承口将管端插入，不可摇动挤入，用力应均匀。
要注意将三通口即甩口方向，对准横管方向。
2.安装后立即将立管固定，用不低于楼板标号的细石混凝土堵好立管洞口。
3.立管承口外侧与饰面的距离应控制在20—50mm。
在立管上应间隔10m设置一个检查口。
如有乙字管，则在该层乙字管上部设置检查口。
检查口中心距所在地面高度为1m，允许偏差±20mm，并高于该层卫生器具上边缘150mm。
检查口的朝向应便于检修，检查口盖的垫片一般选用厚度不小于3mm的橡胶板。
4.安装立管时，一定要注意将三通口的方向对准横管方向，以免在安装时由于三通口的偏斜而影响安装质量。
三通口的高度，应根据横管的长度和坡度来确定。
三通口中和楼板的净距不得小于250mm，但不得大于450mm。
5.立管向上延伸出屋顶面的一般管道称通气管。
通气管不能与风道、烟道连接，不宜设在屋檐口、阳台下，要高出屋面0.3m以上，应大于最大积雪厚度。
经常有人停留的平面屋顶，通气管应高出屋面2m。
如通气管4m以内有门窗，则应高出窗顶600mm，或引向无门窗的一侧。
通气管出口上应加做铁丝球网罩或透气帽。
通气管安装后，管道与屋面接触处应做防水处理。
6.立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满堵实，并拆除临时支架。
如系高层建筑或管井内的管道，应按设计要求用型钢做固定支架。
3.6 排水支管安装1．先将安装横管尺寸测量记录好，按正确尺寸和安装的难易程度应先行预制好（若横管过长或吊装有困难时可分段预制和吊装），然后将吊卡装在楼板上，并按横管的长度和规范要求的坡度调整好吊卡高度，再开始吊管。
2．横管与立管的连接和横管与横管的连接，应采用45º三通、四通或90º斜三通、斜四通，尽量少采用90º正三通、正四通连接。
横管吊卡的间距不得于2m，且必须将吊环装在承口部位，吊杆要垂直。
3.7 灌水试验排水管道安装完毕，应进行充水试验，用以检查安装质量。
其试验方法和要求如下：1．试验时，先将排出管外端及底层地面上各承接口堵严，然后以一层楼高为标准往管内注水，但灌水高度不能超过8m，对试验管段进行外观检查，若无渗漏则认为试验合格。
2. 楼层管道可打开排水立管上的检查口，选用球胆充气作为塞子堵住检查口上端试验管段，分层进行试验，不渗、不漏为合格。
3. 采用特制的胶囊充气装置，胶囊的规格应与被试验的管道配套。
试验操作程序大致如下：：①、准备：先将胶囊充气装置的配件进行组合，作工具试漏检查。
将胶囊置于盛满水的水桶中并按住，用气筒向胶囊充气，检查胶囊、胶管及接口是否漏气，压力表有无指示。
②、用卷尺测量由立管检查口至楼层下方最低很直观的垂直距离并加长500mm（长约2m），记住此长度并将此长度标示在胶囊与胶囊连接的胶管上，作出记号，以控制胶囊插入立管的深度。
③、打开立管检查口，将胶囊从此口慢慢向下送入至所需长度，然后胶囊充气，观察压力表值，指针上升至0.08～0.1MPa为宜，使胶囊与管内壁紧密接触屯水不漏为度。
若检查口设计为隔一层装一个，则立管未设检查口的楼层管道灌水试验，应将胶囊从下层立管的检查口向上送入约0.5m，操作人员在下层充气，上层灌水。
注意，胶囊要避免放在立管管件接头处，因为该处内壁有接缝，影响堵水严密性。
对于铸铁排水管，要求清砂干净，内壁平整，不允许有毛刺，否则会影响堵水密封性，甚至刺破胶囊。
④、在楼面的灌水口（也可以在检查口）灌水至楼面高度，然后对灌水管道及管件接口逐一检查，如发现有漏点，做出记号，排水后进行修复处理；如为橡胶圈柔性接口，可在渗漏借口带水紧螺栓修复。
如灌水管道检查无一渗漏点，则水位可稳住，灌水时间延续15分钟，保持5分钟灌水液面不下降为合格。
⑤、将胶囊放气，然后徐徐抽出胶囊，注意不要使胶囊受损。
⑥、取出胶囊后，水应能很快排走，如下降很慢，说明灌水管段内有杂物堵塞，应及时清理。
⑦、用胶囊充气的方法，也可检查蹲式大便器是否渗漏。
将胶囊置于蹲式大便器排水口并充气，然后在蹲式大便器内灌水（水位平便器上沿），如果水位下降，说明冲洗进水接口处有渗漏，或者蹲式大便器下水接口封闭不严，或者蹲式大便器本身后渗漏，应针对排除。
⑧、灌水试验应分区段（层）进行，试验结果应作出记录。
⑨、埋地管道的灌水试验方法基本相同。
3.8 通水试验当给排水系统及卫生器具安装完，并与室外供水管接通后，将全部卫生设施同时打开1/3以上，此时排水管道的流量大概相当于高峰用水的流量。
然后，对每根管道和接头检查有无渗漏，各卫生器具的排水是否通畅。
对于有地漏的房间，可在地面放水，观察地面水是否能汇集到地漏顺利排走，同时到下面一层观察地漏与楼板结合处是否漏水。
如果限于条件，不能全系统同时通水，也可采用分层通水试验，分层检查横支管是否渗漏堵塞。
分层通水试验时应将本层的卫生设施全部打开（也可用本层的消火栓用水代替做通水试验）。
3.9 通球试验将以直径不小于2/3立管直径的橡胶球或木球，用线贯穿并系牢（线长略大于立管总高度）然后将球从伸出屋面的通气口向下投入，看球能否顺利地通过主管并从出户弯头处溜出，如能顺利通过，说明铸管无堵塞。
如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位，然后进行疏通处理，反复做通球试验，直至管道通畅为止，如果出户管弯头后的横向管段较长，通球不易滚出，可以灌些水帮助通球流出。
3.10 管道安装连接要点法兰式连接（柔性A型），又称柔性螺栓连接。
法兰式柔性抗震接头，由法兰承口、法兰压盖、密封橡胶权、固定螺栓四部分组成，胶圈在螺栓、法兰压盖的作用下，成压缩状态与管壁紧贴，其密封作用。
同时由于胶圈具有弹性，插口可以在承口内一定范围内伸缩和偏斜，而保证不渗漏。
接步骤如下：1.在插口上划好插入深度标志线、插入端进入承口的长度应小于承口的深度，根据管道的涨缩补偿原则，在承口处要留出5-10mm的涨缩补偿余量；2.在插口端先套入法兰压盖再套入胶圈,胶圈的边缘应与插口上的插入深度标志线齐平；3.将插口端插入法兰承口内,为保持橡胶圈在承口内深度相同,在推进过程中,尽量保证插入管的轴线与承口轴线在同一轴线上；4.从上至下放入螺栓,紧固螺栓时对应交叉进行,逐个逐次逐渐均匀紧固,使胶圈均匀受力。
1234四、质量要求项目应符合设计要求和本规程的规定。
对管道坡度、管道上检查口、清扫口、通气管、室内外排水检查井的设置和连接雨、污水管道的允许偏差等，当设计无规定时，应按现行国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242的有关规定执行。
1．法兰压盖或卡箍件、橡胶密封圈（套）齐全，螺栓拧紧；2．管件选用恰当；3．管位、标高和坡度正确；4．结合通气管或H管连接点位置正确；5．支架、吊架材质符合要求，设置位置正确、安装牢固。
五、成品保护1．未安装的铸铁管需存放在库房中，分类码放，并有专人看护，库房需防雨防风防水；2．搬运过程中，需轻拿轻放，尤其注意铸铁管两端的法兰压盖接口；3．管道在吊装过程中需要至少双人操作，防止掉落损坏管材；4．安装完毕后，要对地漏口、清扫口等位置进行封堵，防止管道堵塞；5．安装完毕后，要用塑料薄膜将管道全部裹上，避免遭到二次污染；6．管道吊装完毕后，不能够在官道上踩踏作业；六、应注意的质量问题1.施工前的准备工作在工程项目的设计阶段，由排水设计人员对土建设计提出技术要求，这些要求应在土建结构施工图中得到反映。
土建施工前，室内排水管道人员应会同土建施工技术人员共同审核土建和排水安装图纸，以防遗漏和发生差错，排水安装工人应该学会看懂土建施工图纸，了解土建施工进度计划和施工方法，尤其是梁、柱、地面、屋面的做法和相互间的连接方式，并仔细地校核自己准备采用的排水施工方法能否和这一项目的土建施工相适应。
