产品外观检验规范修改版

1、目的：
确定通用成品外观标准，为公司品质控制提供标准的依据。

2、适用范围：
适用于我司外观检验的标准判定，另有客户特殊规定除外。

3、职责权限：
3.1品质部：负责本检验标准的制定与审核，产品的鉴定、检验之执行；
3.2工程部：负责品质问题的分析和改善活动的推行；
3.3生产部：负责产品的制造、过程检验和过程品质记录。

4、定义：
4.1异色点：产品表面出现的颜色异于周围的点。

4.2缩水：部分区域由于熔体压力不够，在该区域截面形成的凹坑。

4.3批锋：由于工艺或模具原因，在边缘分型面处所产生的废边。

4.3污点：表面形成的可擦除赃污。

4.4无感划伤：用指甲刮过划伤处，无段落感。

4.5有感划伤：用指甲刮过划伤处，有段落感。

4.6脏污：因模具、包装或操作等问题造成，分可擦出及不可擦出。

4.7气泡：因工艺原因内部出现的可见的空气泡。

5、工作程序：
5.1目视检查的条件及位置：
检验条件：距离30cm~45cm 时间 5 S内，光源检验照明度20-40W
位置：产品与平面呈45°，上下左右转动动在15°之内。

检验时间:一般在5-10秒以内。

条件:不得在反光下检验表面。

5.2 外观区域划分
5.2.1 A区：正常目视第一眼可见面（样品的正面）
5.2.2B区：正常目视第一眼不可见面（左右两侧面,底面,背面,顶面）
5.2.3C区：产品内部，正常目视不可见面
5.3 成品外观检验项目:
5.4产品包装检验项目
5.5面积规格以下图为标准；单位：mm2 请看以下图表。

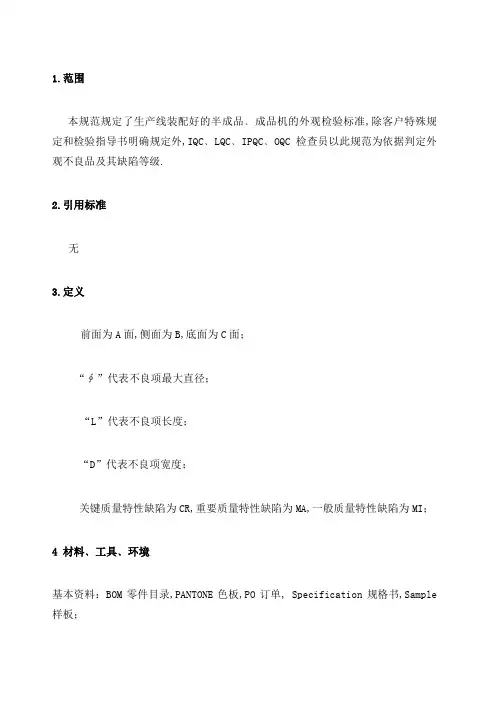

1.范围
本规范规定了生产线装配好的半成品﹑成品机的外观检验标准,除客户特殊规定和检验指导书明确规定外,IQC﹑LQC﹑IPQC﹑OQC检查员以此规范为依据判定外观不良品及其缺陷等级.
2.引用标准
无
3.定义
前面为A面,侧面为B,底面为C面；
“∮”代表不良项最大直径；
“L”代表不良项长度；
“D”代表不良项宽度；
关键质量特性缺陷为CR,重要质量特性缺陷为MA,一般质量特性缺陷为MI；
4 材料﹑工具﹑环境
基本资料：BOM零件目录,PANTONE色板,PO订单, Specification规格书,Sample 样板；
辅料﹑工具﹑仪器：
游标卡尺；
塞尺；
直尺或直角尺；
3M胶带；
卷尺；
外观等级菲林片；
灯光亮度：200 LUX以上,目视距离30CM,视角90°&±45°；检验条件：相对湿度95%以下,温度-10℃~40℃,必须现场确认；
5. 外观检验顶目
5.1外观物的材质.颜色.规格尺寸；
5.2外观污点及外观附着异物；
5.3外观刮伤.削伤.花壳；
5.4注塑成型缺点；
5.5外观间隙.缝宽；
5.6外观变形；
5.7外观字体.图案的印刷含丝印.移印5.8装配；
5.9包装件；
5.10喷油件；
5.11电镀件；
5.12 LCD；
5.13太阳能光电板；
5.14 PCBA；
6.规范细节及缺陷分级。

编制/日期:审核/日期:会签/日期:批准/日期:2015-9-16改版发布 2015-9-17实施上开汽车电器（上海）有限公司发布1范围本标准规定了本厂所有的塑料件、冷冲件、橡胶件、外协外购件（包括喷漆、移印、镭雕）等产品的外观判定依据，并确立允收/拒收之准则，使检验工作规范化。

2定义2.1 Ａ面：产品正面或组合后正面，上面（或指定面），或是从正面或上面一眼就能看到的面；2.2 Ｂ面：不移动的情况下，客户偶尔能看到的面；如后面、侧面(或指定面)；2.3 Ｃ面：产品在移动或被打开时才能看到的面，如后面，底面(或指定面)。

3检验条件4 检验方法：目视5 检验抽样方式：5.1 塑料件、橡胶件、冷冲件按3模/批;标准件、弹簧及其他外协外购件按5件/批；喷漆、移印、镭雕件全检。

5.2 特殊情形由工程部主管调整检验标准。

6.检验规范：6.1塑料件外观检验规范6.1.1 缺陷定义1）异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

2）气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。

3）塌坑：由于材料收缩，使产品局部整体表面下陷。

4）熔接缝：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。

5）缺料：产品某个部位不饱满。

6）白印：由于内应力，在产品表面产生与本色不同的白色痕迹。

7）滋边：（毛刺）由于种种原因，产品非结构部分产生多余的料8）封堵：应该通透的地方由于滋边造成不通。

9）断裂：塑料理局部断开后的缺陷。

10）拉毛：因摩擦而产生的细皮，附在塑料表面的现象。

11)油丝：油痕，因种种原因，油污（包括脱模剂）在产品表面留下的痕迹，使该部位发光并带有流动样。

12)漆点：涂层厚度比周围涂层厚的部分。

13)垂流：涂层后由于局部喷漆量过大，产生下垂形成条状物。

14)皱皮：由于涂膜的流平性不良，涂层处产生的皱褶。

15)分界线不清：一种或两种不同颜色的涂料边界线互相交错。

PCBA外观检验规范1 目的建立PCBA外观检验规范，为工艺编制、生产加工、产品检验提供依据，保证产品的品质。

2 适用范围2.1本规范适用于本公司生产任何产品的外观检验（客户有特殊规定的情况除外）。

2.2特殊规定是指：因元件的特性，或其它特殊需求，《PCBA外观检验规范》可适当做修订。

3 定义3.1标准定义3.1.1允收标准 (Accept Criterion)：允收标准包括理想状况、允收状况、拒收状况三种状况。

3.1.2理想状况 (Target Condition)：接近理想与完美的组装情形。

具有良好组装可靠度。

3.1.3允收状况 (Accept Condition)：是指组件不必完美，但要在使用环境下保持完整性和可靠度的特性。

3.1.4拒收状况 (Reject Condition)：是指组件在其最终使用环境下不足以确保外形、装配和功能的情况。

3.2缺陷定义3.2.1严重缺陷 (Critical Defect)：指缺陷会使人体或机器产生伤害，或危及生命财产安全的缺陷，称为严重缺陷，用CR表示。

3.2.2主要缺陷 (Major Defect)：指缺陷在产品的功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，用MA表示。

3.2.3次要缺陷 (Minor Defect)：指个别此类缺陷的存在，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，用MI表示。

3.3本规范若与其它规定文件相冲突时，依据顺序如下3.3.1客户所提供的或内部制定的工艺文件，作业指导书，特殊要求等。

3.3.2本规范。

3.3.3若有外观标准争议时，由质量部与技术部共同核判是否允收。

3.4检验方式操作人员做好自检、互检，在线ＱＣ做100％检验，ＱＡ按照《GB/T2828.1 －2003一次抽样方案》中II级水平进行抽样检验（AQL：MA 0.4，MI 1.0）, 当检验结果持续变好或变差时，依附件一对产品实行加严检验或放宽检 验。

编号: 版本：A/1.0产品外观检验标准口1、目的：作为塑料件进料及生产制程的检验作业规范及依据，籍此提升品质；2、范围：适用于塑料件喷漆、印刷的检验，本规范也可适用于五金等材料的喷漆、电镀、印刷；3、责任：3.1 IQC/IPQC :执行此规范；3.2品质主管：监督此规范的正确执行；4、内容：4.1抽样依据：抽样计划按GB2828正常单次抽样一般检验H级水平；4.2缺陷等级判定：严重缺陷（CR）: 0 主要缺陷（MA）: 1.0 次要缺陷（Ml）: 1.54.3作业标准：4.3.1检测条件：在40W日光灯或自然光线下，眼睛与被测物成450角，距离40〜50cm,目视3〜6秒; 4.3.2检测区域说明：A区指正面或上面；B区指侧面；C区指背面或底部；D区指内部及隐藏面;5、以不影响目视外观或看不到（但对光可看得到）不计，或凸出的点不明显刮手不计，其它说明如下：5.1表面判定可接受标准：A区平面内允许w 0.2 mm2的点，且间距》70mm但点不能在正面主要位置（或不影响此区域外观）B区平面内允许w 0.3mm2的点，且间距》70mm或在遮掩区内可接受；C区平面内允许w 0.5mm2的点，且间距》50mm或在遮掩区内可接受；5.2不允许有凹痕、毛边：A、凹痕标准（以目视检查，看不到、淡化或凹感不突出可以不计）：A/B区允许凹度w 0.1mm,面积w 2mm凹点间距》50mm但在遮掩区可不计；C/D区以不能影响产品结构的装配与性能可接受。

B毛边标准：毛边w 0.2mm,不刮手，且不能有积油、挂油，不能影响组装功能与目视外观。

5.3不允许有明显的线状痕迹：A/B区不能出现；若在目视的正面区域看不到、淡化或在遮掩区可接受。

5.4不允许有气泡，在遮掩区内可接受。

A区长度w 10mm线幅三0.2 mm或直径w 2mm 最多一处；B区长度w 20mm线幅w 0.4 mm或直径w 5mm最多二处，在遮掩区可不计；C/D区不限。

产品外观检验操作规程导言产品外观检验是企业质量管理体系中至关重要的一个环节。

外观检验是指对产品外部形状、颜色、尺寸、图案等进行检查，以确保产品符合设计要求和顾客期望。

本文将介绍产品外观检验的操作规程，以提高产品质量和满足客户需求。

一、检验前准备1. 确定检验标准：在进行产品外观检验前，应明确产品的外观检验标准，包括设计图纸、样品、技术规范等相关文件。

2. 准备检验设备：根据不同产品的特点，准备相应的检验设备，如量具、放大镜、灯光设备等。

确保设备的准确性和可靠性，以保证检验结果的准确性。

3. 准备检验记录表格：编制合适的检验记录表格，明确检验项目、检验方法、检验要求、判定标准等信息，以方便记录检验结果和问题。

二、检验流程1. 样品接收：在接收到样品后，应仔细核对样品数量和质量，并记录样品的基本信息，如批号、生产日期等。

2. 检查包装完好性：检查样品的包装完好性，包括外包装、内包装、防护材料等。

确保样品在运输过程中没有受到损坏。

3. 外观检查：根据产品的外观标准，逐项进行外观检查。

主要包括以下内容：A. 外观缺陷检查：检查产品表面是否存在异物、裂纹、破损、划痕等。

B. 颜色检查：检查产品的颜色是否符合要求，包括颜色的饱和度、亮度、色差等。

C. 尺寸检查：检查产品的尺寸是否符合设计要求，包括长度、宽度、厚度等。

D. 图案检查：检查产品上的图案、标识是否清晰、完整。

4. 记录检验结果：根据检验记录表格的要求，记录检验结果和问题。

对于发现的问题，应及时通知相关部门，并采取纠正措施。

5. 判断是否合格：根据检验标准，综合考虑各项检验结果，判断样品是否合格。

合格的样品可以进入后续工序，不合格的样品应进行处理，如返工、报废等。

三、注意事项1. 严格按照操作规程进行操作，确保检验过程的准确性和可靠性。

2. 检验过程中要注意保护样品，避免二次损坏。

3. 注意计量设备的定期校准，确保检验设备的准确性。

4. 废弃物的处理要符合环保要求，避免对环境造成污染。

4.1.
产品标4.1.1. 线4.1.2. 残 的长4.1.3. 断
4.1.4. 字4.1.
5. 字
4.1.6. 字
4.1.7. 网4.1.8.
毛
4.1.9. 重4.1.10. 标
4.2.
备 注
允许≤10%的变动
符合标准允许
不允许允许不允许
字符偏移颜色不对标签贴错位置字符歪斜标签漏贴针 孔字符间距不当重 影不允许允许L ＜T 允许允许不允许不允许不允许不允许
不允许不允许允许允许L ＜T 符合标准符合样板网 痕残 缺纹理不对线细/粗不均不允许不允许不允许标签破损
不允许
不允许不允许标签起皱允许≤1mm 不允许
允许（条码不允许）
注：L 代表每个字符残缺的长度，T 代表线条的粗细
标签翘角不允许字型不对缺陷类型
标签贴歪标签起泡毛 边渗 墨断 线不允许允许≤10%字符高度
不允许
允许≤10%正常间距
文字难辨识符合标准允许≤2°不允许不允许不允许(目视不能明显)
允许≤1mm 不允许不允许不允许允许允许≤10%字符高度
允许≤2°允许
允许≤10%正常间距
不允许
不允许不允许允许≤10%的线宽
允许≤10%的线宽不允许
不允许不允许不允许
不允许允许符合色板符合样板B 级面
A 级面
C 级面
不允许不允许符合色板允许不允许
四、丝印、图案、产品标识外观缺陷允收标准:产品外观检验标准
文件编号
版次A0
3
0 1 2S
ＨＤ
字符间距
1mm
(标签/ 铭牌)。

技术规范产品外观检验规范2020 - 09 -08发布2020 - 09- 08实施产品外观检验条件1 范围本标准规定了XXXXXXXX有限公司产品外观检验的职责要求、外观检验时的视力、光照度、距离、角度以及检验时间等外观检验条件（以下简称检验条件）。

本标准所定义的外观检验条件适用于XXXXXXXX有限公司所生产产品外观的目视检验环节。

2 术语与定义2.1目视检验 visual inspection利用眼睛的视觉或加上辅助工具、仪器等来进行直接或间接的侦查及检视各种对象表面的瑕疵的一种非破坏检测方法，如观察对象表面的腐蚀情况、焊接补强高度、表面处理等。

2.2主视表面 main surface工件的某些表面对制件的外观和(或)使用性能起着重要作用。

2.3lux照度单位，音译为勒克司（法定符号lx）。

为距离一个光强为1cd的光源，在1米处接受的照明强度。

2.4cd发光强度（简称光强）的国际单位，全称candela（坎德拉），简写为cd。

2.5正视 envisage指检验人员站立于被检表面的正面、视线与被检表面呈45°～90°而进行观察。

3 职责及权限3.1 本标准由标准化部门负责编制、解释及今后可能发生的修订。

3.2 除非具体产品有特殊要求，产品检验人员有责任执行本标准规定的条件，按相应标准或程序进行产品外观的目视检验，保证产品外观目视检验结果的准确性。

3.3 各相关部门负责人负责本标准的督导执行。

3.4 在本标准规定的检验条件下进行检验，如有疑问及争执，须由品质部门负责人协调处理。

3.5 若新产品对检验条件有新的要求，或本标准中有未涉及到的内容，应立即通知标准化部门修改或解释本标准。

3.6 当本标准与客户接收标准相冲突时，优先采用客户接收标准。

4 检验面划分被检产品按照组装后正常工作时检视状况分为四个检验面，见表1定义。

表1 检验面划分与定义5 检验条件5.1 温度所有的检验都必须在室内常温下进行。
