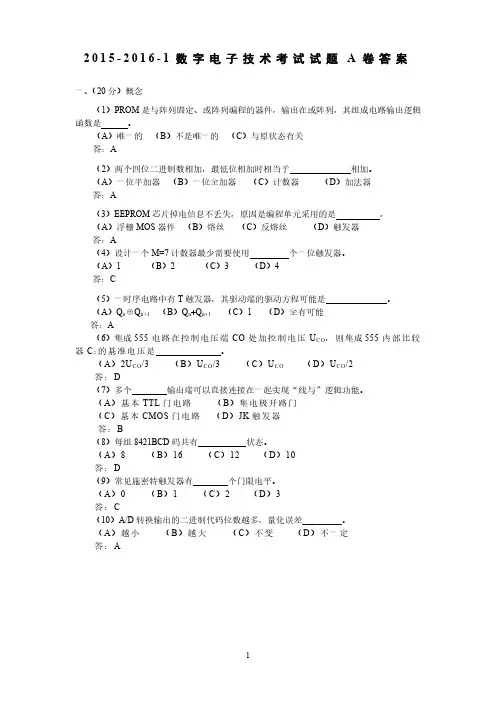

2014-2015学年第一学期北京交通大学数电数字电子与技术期中考试试题

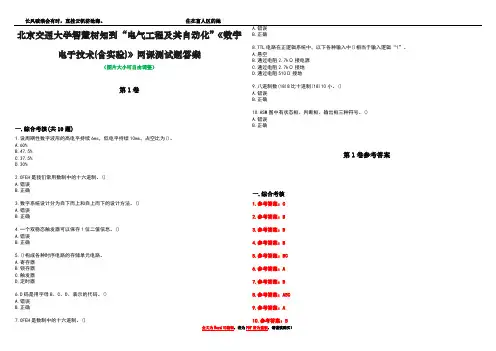

北京交通大学智慧树知到“电气工程及其自动化”《数字电子技术(含实验)》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.设周期性数字波形的高电平持续6ms，低电平持续10ms，占空比为()。

A.60%B.47.5%C.37.5%D.30%2.0FEH是我们常用数制中的十六进制。

()A.错误B.正确3.数字系统设计分为自下而上和自上而下的设计方法。

()A.错误B.正确4.一个双稳态触发器可以保存1位二值信息。

()A.错误B.正确5.()构成各种时序电路的存储单元电路。

A.寄存器B.锁存器C.触发器D.定时器6.D码是用字母B、C、D、表示的代码。

()A.错误B.正确7.0FEH是数制中的十六进制。

() A.错误B.正确8.TTL电路在正逻辑系统中，以下各种输入中()相当于输入逻辑“1”。

A.悬空B.通过电阻2.7kΩ接电源C.通过电阻2.7kΩ接地D.通过电阻510Ω接地9.八进制数(18)8比十进制(18)10小。

()A.错误B.正确10.ASM图中有状态框、判断框、输出框三种符号。

()A.错误B.正确第1卷参考答案一.综合考核1.参考答案：C2.参考答案：B3.参考答案：B4.参考答案：B5.参考答案：BC6.参考答案：A7.参考答案：B8.参考答案：ABC9.参考答案：A10.参考答案：B。

15秋北交《数字电子技术（含实验）》在线作业二满分答案15秋北交《数字电子技术（含实验）》在线作业二满分答案一、多选题（共 10 道试题，共 40 分。

）1. 分析同步时序逻辑电路的一般步骤是（）。

A. 列出逻辑方程组B. 列出状体表、画状态图或时序图C. 确定电路逻辑功能D. 列出时序逻辑电路功能正确答案：ABC2. CMOS数字集成电路与TTL数字集成电路相比突出的优点是( )。

A. 微功耗B. 高速度C. 高抗干扰能力D. 电源范围宽正确答案：ACD3. 卡诺图化简画包围圈时应遵循的原则是（）。

A. 包围圈内的方格数必定是2n个，n等于0、1、2、3、...B. 相邻方格包括上下相邻、左右相邻和四角相邻C. 同一个方格可以被不同的包围圈重复包围，但新增包围圈中一定要有新的方则该包围圈为多余D. 包围圈内的方格数要尽可能多，包围圈的数目尽可能少正确答案：ABCD4. 卡诺图化简的步骤是（）。

A. 将逻辑函数写成最小项表达式B. 按最小项表达式填写卡诺图C. 合并最小项D. 将包围圈对于的乘积项相加正确答案：ABCD5. 构成移位寄存器可以采用的触发器为（）。

A. R-S型B. J-K型C. 主从型D. 同步型正确答案：ABC6. 与十进制相比二进制的优点是（）。

A. 数字装置简单可靠、所有元件少B. 运算规则简单、运算操作方便C. 运算速度快D. 数值表达清晰、便于观察正确答案：AB7. 目前使用的两种双极型数字集成电路是（）。

A. TTLB. PLDC. COMSD. ECL正确答案：AD8. 时序逻辑电路可分为（）时序电路。

A. 触发B. 定时C. 异步D. 同步正确答案：CD9. 设计同步时序逻辑电路的一般步骤（）和确定激励方程组、输出方程组、辑图、检查自启功能。

A. 建立原始状态图和原始状态表B. 状态化简C. 状态分配D. 选择出发器类型正确答案：ABCD10. TTL逻辑电路包括（）。

2014—2015学年度《数电》期中考试试卷班别 姓名： 学号：题 号 一 二 三 四 五 总 分 得 分一、 填空题（每空1分，共25分）1、常用数制有十进制、 、 等。

2、在逻辑代数中，A+1= ；B+B = 。

3、数字电路的基本逻辑关系有 、 、 ，基本逻辑运算有 、 、 。

4、逻辑代数中的变量只有 和 两种取值。

5、（123．75）10= （ ）26、（1010110010011）2= （ ）167、（10110）2=（ ）108、数字电路中基本逻辑门是 、 、 。

常用的复合门电路有 、 、 、 。

9、与非门实现的逻辑功能为 。

异或门实现的逻辑功能是 。

10、如果把两输入与非门的两个输入端连在一起使用，它将成为一个 门。

二、 选择题（每题2分，共20分）1、逻辑代数中的摩根定律可表示为C B A ⋅⋅=( )。

A 、CB A ++ B 、A ·B ·C C 、A +B +CD 、A +B ·C 2、有10101的二进制代码，表示十进制数为( )。

A 、11B 、21C 、25D 、17 —3、图中这个电路实现什么功能（ ）A 、Y=1B 、Y=0C 、Y=AD 、Y= A 4、模拟电路与脉冲电路的不同在于（ ） 模拟电路的晶体管多工作在开关状态 脉冲电路的晶体管多工作在饱和状态 模拟电路的晶体管多工作在截止状态 脉冲电路的晶体管多工作在开关状态≥1 A Y5、若逻辑函数L=A+ABC+BC+B C，则L可化简为（）A、L=A+BCB、L=A+CC、L=AB+B CD、L=A6、在何种输入情况下，“或非”运算的结果是逻辑0,不正确的是( )A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1，其他输入为0。

7、．一位十六进制数可以用多少位二进制数来表示？（）A.１B.２C.４D. 168、以下表达式中符合逻辑运算法则的是（）A.C·C=C2B.1+1=10C.0<1D.A+1=19、四位16进制数最大的数是（）A．1111 B .7777 C. FFFF D 都不是10、以下表达式中符合逻辑运算法则的是（）四、化简与计算（25分）1、B A B A B A AB Y +++=2、BD C A AB D A AD Y ++++=3、C B A ABC Y +++=4、计算下列用补码表示的二进制数的代数和。

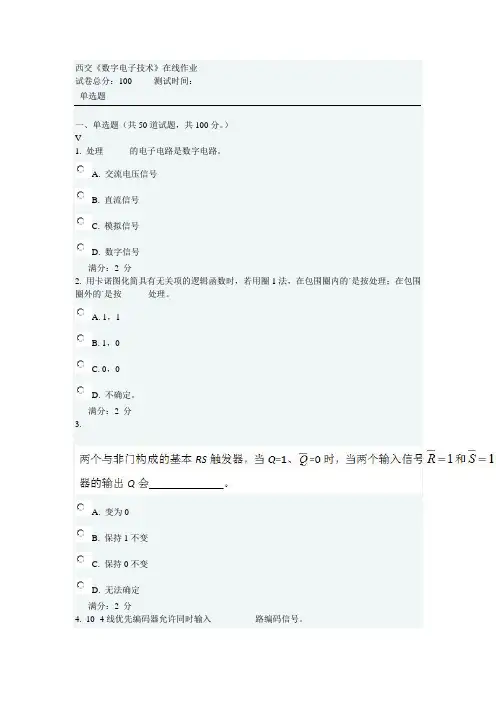

西交《数字电子技术》在线作业试卷总分：100 测试时间：--单选题一、单选题（共 50 道试题，共 100 分。

）V1. 处理______的电子电路是数字电路。

A. 交流电压信号B. 直流信号C. 模拟信号D. 数字信号满分：2 分2. 用卡诺图化简具有无关项的逻辑函数时，若用圈1法，在包围圈内的´是按处理；在包围圈外的´是按______处理。

A. 1，1B. 1，0C. 0，0D. 不确定。

满分：2 分3.A. 变为0B. 保持1不变C. 保持0不变D. 无法确定满分：2 分4. 10- 4线优先编码器允许同时输入__________路编码信号。

A. 1B. 9C. 10D. 多满分：2 分5. 标准TTL门关门电平Uoff之值为_________。

A. 0.3VB. 0.5VC. 0.8VD. 1.2V满分：2 分6. 数字电路中，晶体管的工作于_______状态。

A. 放大B. 饱和C. 截止D. 开关满分：2 分7. TTL与非门输出低电平的参数规范值是_______。

A. UOL≤0.3VB. UOL≥0.3VC. UOL≤0.4VD. UOL= 0.8V满分：2 分8. 三极管开关电路中，影响开关速度的主要因素是_______。

A. tdB. trC. tsD. tf满分：2 分9. TTL与非门输出高电平的参数规范值是_______。

A. UOH≥1.4VB. UOH≥2.4VC. UOH≥3.3VD. UOH= 3.6V满分：2 分10. 利用2个74LS138和1个非门，可以扩展得到1个______线译码器。

A. 2-4B. 3-8C. 4-16D. 无法确定。

满分：2 分11. 当________时，增强型NMOS管相当于开关接通。

A.B.C.D.满分：2 分12.A.B.C.D.满分：2 分13. 门电路输入端对地所接电阻R≤ROFF时，相当于此端_______。

XXX 学年第一学期期中考试试卷专业： 电子信息工程 课程：数字电子技术 年级：XX 级一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备用选项中只有一个符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、逻辑函数F （A,B,C,D ）=∑m （0,2，6，7，8，10，14,15）化简为最简“与或”表达式为： [ B ]。

A.F CDBC ; B.FBD BC ; C.FCDBC ; D.FCDBC ;2、逻辑函数F （A,B,C ）=A ⊙C 的最小项标准式为： [ D ]。

A.F=∑m （0，2，6，7）；B.F=∑m （0，2，7）；C.F=∑m （1，3，6）；D.F=∑m(0，2，5，7)； 3、四变量函数F(A,B,C,D)的最小项m 12为：[ A ]。

A. ABC D ； B.A BC D ；C. ABC D ；D.AB C D ；4、已知逻辑变量A 、B 、F 的波形图如图1所示，则F 与A 、B 的逻辑关系是： [ C ]。

学号_____________ 班级___________ 姓名________ 考场号____ 座位号____- - - -- - - - -- - - - -- - - - - - - -- - - -- -- -密 ○- - - - - - - - - - - - - - -- - - -- -- - -封 ○- - - - - - - - - - - - -- - - --- - - -- -线 ○- - - - - - - - - - -- - - - -- - - - -- - - -- - - --A BF图1。

A. F=AB ；B. F=A ⊕B ；C. F=A ⊙B ；D. F=A+B ；5、逻辑函数F=AB+A C+B C+B CDEG 的最简与或式为： [ D]； A. AB+D ； B. A C+B ；C. A C+B ；D. AB+C ；6、函数F(A,B,C)=AB+BC+AC 的最小项表达式为： [ B ]； A. F(A,B,C)=∑m （0，2，4）； B. F(A,B,C)=∑m （3，5，6，7）； C. F(A,B,C)=∑m （0，2，3，4）； D. F(A,B,C)=∑m （2，4，6，7）；7、8线—3线优先编码器的输入为I 0～I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是： [ C ]。

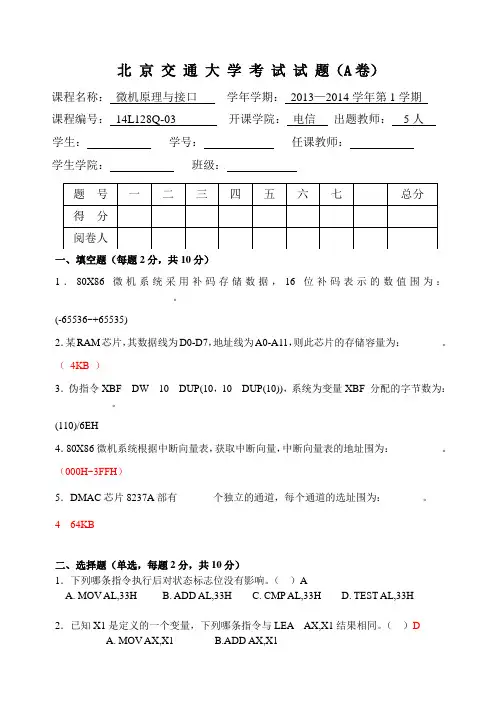

北京交通大学考试试题（A卷）课程名称：微机原理与接口学年学期：2013—2014学年第1学期课程编号：14L128Q-03 开课学院：电信出题教师：5人学生：学号：任课教师：学生学院：班级：一、填空题（每题2分，共10分）1．80X86微机系统采用补码存储数据，16位补码表示的数值围为：____________________。

(-65536~+65535)2．某RAM芯片，其数据线为D0-D7，地址线为A0-A11，则此芯片的存储容量为：________。

（4KB ）3．伪指令XBF DW 10 DUP(10，10 DUP(10))，系统为变量XBF 分配的字节数为：________。

(110)/6EH4．80X86微机系统根据中断向量表，获取中断向量，中断向量表的地址围为：__________。

（000H~3FFH）5．DMAC芯片8237A部有_______个独立的通道，每个通道的选址围为：_______。

4 64KB二、选择题（单选，每题2分，共10分）1．下列哪条指令执行后对状态标志位没有影响。

（）AA. MOV AL,33HB. ADD AL,33HC. CMP AL,33HD. TEST AL,33H2．已知X1是定义的一个变量，下列哪条指令与LEA AX,X1结果相同。

（）DA. MOV AX,X1B.ADD AX,X1C.MOV AX, SEG X1D. MOV AX, OFFSET X13．中断控制器8259中用于存放CPU当前正在服务的中断标志的寄存器为：（）B A. 中断请求寄存器IRR B. 中断服务寄存器ISRC. 中断屏蔽寄存器IMRD. 中断优先权判别器PR4．串行接口芯片8250不能处理下列哪种中断。

（）CA．接收数据出错 B. 接收缓冲器满C. 发送数据出错D. 发送寄存器空5．某微机系统含有3片8237A，其中一片为主片，两片为从片，试问此系统可以使用多少个DMA通道。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数字电子技术试题及参考答案(第三版)第3页（共22页） 第4页（共22页）《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。

2.三态门电路的输出有高电平、低电平和（ ）3种状态。

3．TTL 与非门多余的输入端应接（ ）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F=（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567YY Y Y Y Y Y Y 应为（ ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ ）根地址线，有（ ）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。

11. ）；Y 2 ＝（ ）。

第5页（共22页） 第6页（共22页）12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。

13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

2014-2015学年第一学期电子班电子线路期中试卷总分：100分时间：60分钟一、选择题（3*10分）1、对于三极管放大作用的实质，下列说法正确的是（）A 三极管可以把小能量放大成大能量；B三极管可以把小电流放大成大电流；C三极管可以把小电压放大成大电压；D三极管可以用较小的电流控制较大的电流。

2、如右图所示,已知两个稳压管稳定电压分别为V1=5V,V2=10V,它们的正向压降均为0.7V,若稳定电流都相等,则输出电压V为________。

A 5.7VB 10.7VC 5VD 15V3、晶体三极管的两个PN结都反偏时则晶体三极管所处的状态是_______。

A 放大状态B 饱和状态 C截止状态 D 击穿状态4、用万用表测得NPN型晶体管各电极对地的电位是：V B＝4.7V，V C＝4.3V，V E＝4V，则该晶体三极管的工作状态是（）。

A 饱和状态B 截止状态C 放大状态D 击穿状态5、当晶体三极管工作在饱和状态时它的I C将_______。

A 随I B增加而增加B 随I B增加而减小C 与I B无关D 与电源电压无关6、在放大状态测得某管的三个极电位分别是-2.5V，-3.2V，-9V，这个三极管的类型是_______。

A NPN锗管B NPN硅管C PNP锗管D PNP硅管7、单管共射极放大器的输出电压与输入电压在相位上的关系是（）A、同相位B、相位差90°C、相位差180°D、相位差360°8、某放大器的电压放大倍数为A V=1000，用电压增益分贝表示为（）A、20dBB、40dBC、60dBD、80dB9、单管共射极放大电路中，V CE=V G，可能是因为（）A、Rb开路 B、Rb短路C、β过大 D、电源没有接10、单管共射极放大电路中，V CE=0，可能是因为（）A、R b开路B、R b短路C、β过小D、电源接反二、填空题（2*25分）1、三极管的输出特性曲线可分为三个区域，即、和。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。

数电期中测试题 参考答案系别 班级 学号 姓名一、单项选择题(本大题共7小题，每小题2分，共14分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.十进制数25用8421BCD 码表示为（B ）A.10101B.0010 0101C.100101D.110012.函数B A ABC ABC F //++=的最简与或式是（D ）A.F=A+BB.//C A F +=C.F=B+CD.F=B3.若将一个同或门（输入端为A,B ）当作反相器使用，则A 、B 端应（C ）A.A 或B 中有一个接1；B.A 和B 并联使用；C. A 或B 中有一个接0；D.同或门无法转换为反相器4.符合下面真值表的门电路是（C ）A.与门B.或门C.同或门D.异或门5.下列代码属于8421BCD码的是（C）A.1010B.1100C.0111D.11016.最小项''A BC D的逻辑相邻最小项是（B）A．''ABCD D．'AB CDA BC D C．'A B CD B．'''7.函数F=AB+BC，使F=1的输入ABC组合为(D)A．ABC=000 B．ABC=010C．ABC=101 D．ABC=110二、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1．基本逻辑运算有_______、、3种。

与、或、非2．描述逻辑函数各个变量取值组合和函数值对应关系的表格叫_真值表。

3．函数Y=AB+AC 的最小项之和表达式为________。

（ABC ABC C AB Y ++=//） 4．3线-8线译码器74LS138处于译码状态时，当输入A 2A 1A 0=001时，输出/0/7~Y Y =______。

111111015．能够将1个输入数据，根据需要传送到m 个输出端的任何一个输出端的电路叫_______。

一. 填空题（每空2分，共20分）1. 四个变量组成的最小项共 个，用m i 表示最小项，则与m 2 逻辑相邻的全部最小项是 , 而 543210m m m m m m ⋅+⋅+⋅ ＝ 。

2. （1010110）2=（______）10=（__________）8421BCD3. 三变量的逻辑函数C B B A F +=的标准与或表达式是 。

4. 三变量的逻辑函数C B B A F +=的“与非与非”表达式是 。

5. 已知一个8421码是 1001101 问：它对应的循环码是_________________。

它对应余3吗是_________________。

6. 函数D C D A AC F ++=的最简与或式是_________________。

二. 化简 （5x2=10分）1. 用公式法将下面的函数化简为最简与或式C A C A D C B C B BC AB A F +++++++=)(1考 试 试 卷考试课程：数字逻辑与数字电路 行政班：14级电子卓工学生姓名：2. 用图形法化简成最简与或式∑∑+=),,,,,(),,,,,,(),,,(1514121110198765323d m D C B A F三. （10分）分析下图所示组合电路，要求写出表达式，并列出真值表考试试卷考试课程：数字逻辑与数字电路行政班：14级电子卓工学生姓名：四. （10分）如图所示触发器，求出特性方程并画出Q端的波形。

（设Q的初始态为1）五. 分析设计（15分）一个4位二进制数G3G2G1G0，用比较器选出小于7的。

（图中L是接低位的扩展）分析，并画图。

考试试卷考试课程：数字逻辑与数字电路行政班：14级电子卓工学生姓名：六. 分析画图（15分）如图所示JK触发器，已知CP，J，K信号波形，请写出JK触发器的特性方程并画出Q端的波形。

（设Q的初始态为0）考 试 试卷考试课程：数字逻辑与数字电路 行政班：14级电子卓工学生姓名：七. 分析设计（ 20分 ）用八选一的数据选择器74LS151实现下列函数 F=)15,13,10,8,7,5,2,0( , 图中E 是使能端，已经接好。

思考题：题9.1.1 8位D/A转换电路输入数字量全为高电平时，输出模拟电压为5V。

若输入数字量只有最高位为高电平，则输出电压为V。

（A）2.5 （B）2.8 （C）3（D）4答：A题9.1.2 要求一个D/A转换系统模拟输出电压的最大值为10V，基准电压U REF应选伏？（A）10.1 （B）20 （C）5（D）10答：D题9.1.3 D/A转换电路按半导体器件区分，有和。

（A）单级型CMOS （B）双极型TTL（C）单级型ECL（D）单级型NMOS答：A、B题9.1.4 权电阻D/A转换器中的解码网络所用的阻值范围很大, 会产生较大的误差。

（A）电流（B）速度（C）精度（D）建立时间答：A、C题9.1.5 倒T电阻网络D/A转换电路与权电阻网络D/A转换电路相比，克服的缺点，提高了。

（A）转换速度（B）阻值离散（C）输出电压（D）转换精度答：B 、D题9.1.6 权电流D/A转换电路中，恒流源的电流大小不变，克服了和的影响，因此可以提高电路的转换精度。

（A）开关导通电阻（B）开关导通电压（C）开关导通电流（D）电阻的离散性答：A、B题9.2.1 采样-保持电路的采样周期为T，采样时间为t w。

要求电容C上的采样电压u C维持时间为。

（A）T（B）t w（C）T - t w（C）越长越好答：C题9.2.2 下面A/D转换电路通常不需要在输入端引入采样—保持电路。

（A）并行比较（B）V-F（C）V-T （D）逐次比较答：A题9.2.3如果要将一个最大幅值为 5.1V的模拟信号转换为数字信号，要求模拟信号每变化20mV能使数字信号最低位（LSB）发生变化，那么应选用位的A/D转换器。

（A）4 （B）6 （C）8 （C）101答：C题9.2.4 速度最快的A/D转换电路是A/D转换电路。

（A）并行比较（B）串行比较（C）双积分（D）逐次比较答：A题9.2.5 衡量A/D转换电路的主要技术指标是和。

（A）偏移误差（B）转换精度（C）转换速度（D）分辨时间答：B、C题9.2.6 逐次比较型A/D转换电路加入固定负电压补偿电压电路的目的是。
