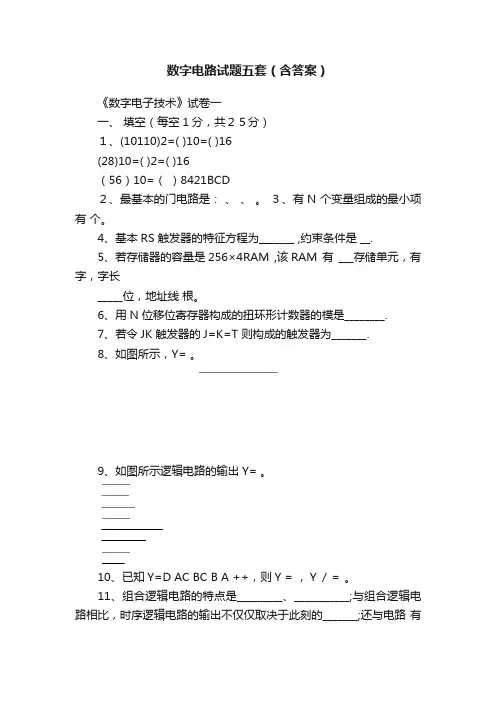

数字电路试题五套（含答案）《数字电子技术》试卷一一、填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（）8421BCD２、最基本的门电路是：、、。
３、有N 个变量组成的最小项有个。
4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM ,该RAM 有___存储单元，有字，字长_____位，地址线根。
6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。
9、如图所示逻辑电路的输出Y= 。
10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路有关。
二、化简(每小题5分，共20分)1、公式法化简++++（１）Ｙ＝ABC ABC BC BC A=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。
试用74LS138和与非门实现此功能的逻辑电路。
(15分)rC Q A 、Q B 、Q C 、QD ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。
数字电子技术考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电子技术中的基本逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：C2. 在数字电路中，一个触发器的稳定状态是指：A. 触发器输出为高电平B. 触发器输出为低电平C. 触发器输出不随输入变化而变化D. 触发器输出随输入变化而变化答案：C3. 以下哪个不是数字电子技术中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 以上都是答案：D4. 在数字电路设计中，以下哪个不是常用的时序逻辑元件？A. 寄存器B. 计数器C. 译码器D. 触发器答案：C5. 以下哪个不是数字电路的分类？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合电路答案：C6. 一个简单的数字电子系统通常包括哪些基本部分？A. 输入、处理、输出B. 电源、输入、输出C. 输入、存储、输出D. 电源、输入、处理、输出答案：D7. 以下哪个不是数字电子技术中常用的存储元件？A. 触发器B. 寄存器C. 锁存器D. 放大器答案：D8. 在数字电子技术中，一个信号的上升时间是指：A. 信号从0%到90%的最大值所需的时间B. 信号从10%到90%的最大值所需的时间C. 信号从0%到100%的最大值所需的时间D. 信号从10%到100%的最大值所需的时间答案：A9. 以下哪个是数字电子技术中的同步电路的特点？A. 所有触发器的时钟信号是独立的B. 所有触发器的时钟信号是同步的C. 电路中没有时钟信号D. 电路中只有一个触发器答案：B10. 在数字电子技术中，以下哪个不是布尔代数的基本运算？A. 与（AND）B. 或（OR）C. 非（NOT）D. 除（DIV）答案：D二、填空题（每空2分，共20分）11. 在数字电路中，逻辑“1”通常表示电压为______，逻辑“0”通常表示电压为______。
数电试题及答案一、选择题（每题5分，共20分）1. 在数字电路中，以下哪个不是基本的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D2. 一个触发器可以存储的二进制数是：A. 1位B. 2位C. 3位D. 4位答案：A3. 以下哪个不是组合逻辑电路的特点？A. 无记忆功能B. 输出只依赖于当前输入C. 有记忆功能D. 输出与输入的逻辑关系固定答案：C4. 一个8位二进制计数器的计数范围是：A. 0-7B. 0-15C. 0-255D. 0-511答案：C二、填空题（每题5分，共20分）1. 在数字电路中，最小的可存储单元是______。
答案：触发器2. 一个D触发器的输出Q与输入D的关系是：当时钟脉冲上升沿到来时，Q变为D的______。
答案：值3. 在数字电路中，一个4位的二进制数可以表示的最大十进制数是______。
答案：154. 一个5进制计数器的计数范围是______。
答案：0-4三、简答题（每题10分，共30分）1. 请解释什么是同步电路和异步电路，并说明它们的主要区别。
答案：同步电路是指电路中的所有触发器都由同一个时钟信号控制，从而确保所有触发器在同一时刻更新其状态。
异步电路则没有统一的时钟信号，触发器的状态更新是独立进行的，可能会因为触发器的响应时间不同而导致时序问题。
2. 什么是摩尔斯电码，它在数字通信中有什么应用？答案：摩尔斯电码是一种早期的数字编码系统，通过不同的点（短脉冲）和划（长脉冲）的组合来表示字母、数字和标点符号。
在数字通信中，摩尔斯电码用于无线电通信，因为它可以有效地在嘈杂的信道中传输信息。
3. 解释什么是寄存器，并说明它在计算机系统中的作用。
答案：寄存器是一种高速的存储设备，用于存储指令、数据或地址。
在计算机系统中，寄存器用于快速访问和处理信息，它们是CPU内部的存储单元，用于执行算术和逻辑操作。
四、计算题（每题10分，共30分）1. 假设有一个4位的二进制计数器，起始计数值为0000，每次计数增加1。
数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的特点？A. 高速度B. 低功耗C. 高成本D. 可靠性高答案：C3. 一个D触发器具有几个输入端？A. 1B. 2C. 3D. 4答案：B4. 一个完整的数字系统通常包括哪些部分？A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案：B5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案：C6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 255D. 1023答案：B7. 在数字电路中，逻辑门的输入端可以连接多少个其他逻辑门的输出端？A. 1个B. 2个C. 3个D. 无限制答案：D8. 一个简单的数字钟电路至少需要几个计数器？A. 1B. 2C. 3D. 4答案：B9. 逻辑门的输出电压通常分为哪两个电平？A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案：A10. 下列哪个是数字电路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。
答案：与逻辑，或逻辑2. 一个3-8译码器有______个输入端，______个输出端。
答案：3，83. 在数字电路中，常用的计数器类型包括二进制计数器、______计数器和______计数器。
答案：十进制，BCD4. 一个8位寄存器可以存储______位二进制数。
答案：85. 触发器的两个稳定状态是______和______。
答案：0，1三、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。
数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个逻辑门的输入端悬空时，相当于输入（）。
A. 0B. 1C. 低电平D. 高电平3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时延4. 在数字电路中，一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 4D. 85. 一个4位二进制计数器可以计数的最大值是（）。
A. 7B. 15C. 16D. 2556. 下列哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路状态B. 具有记忆功能C. 输出与输入之间存在时延D. 输出只依赖于当前输入7. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。
A. Q=DB. Q=非DC. Q=D的非D. Q=非D的非8. 一个3线-8线译码器可以译码的输入信号有（）种。
A. 2B. 4C. 8D. 169. 在数字电路中，一个JK触发器可以工作在（）状态。
A. 稳定状态B. 振荡状态C. 稳定状态和振荡状态D. 以上都不是10. 一个8位A/D转换器的量化步长是（）。
A. 1/8B. 1/16C. 1/256D. 1/512二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是___________。
2. 一个2进制计数器的计数范围是___________。
3. 一个3位二进制数可以表示的最大十进制数是___________。
4. 在数字电路中，逻辑“或”运算的符号是___________。
5. 一个4位二进制数可以表示的最大十进制数是___________。
6. 在数字电路中，逻辑“非”运算的符号是___________。
7. 一个5位二进制数可以表示的最大十进制数是___________。
数电试题及答案一、选择题1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、异或、同或C. 与、或、非、异或D. 与、或、非、同或、非门答案：C2. 下列哪个不是数字电路的特点？A. 抗干扰能力强B. 功耗低C. 运算速度快D. 模拟信号处理答案：D3. 逻辑门电路中，"0"和"1"分别代表的电压值是：A. 低电压和高电压B. 高电压和低电压C. 低电压和任意电压D. 任意电压和高电压答案：A二、填空题1. 数字电路是由_______和_______构成的电路。
答案：逻辑门；组合逻辑2. 一个基本的逻辑门至少需要_______个输入端。
答案：13. 一个完整的数字系统通常包括_______、_______和_______。
答案：输入设备；处理单元；输出设备三、简答题1. 请简述数字电路与模拟电路的区别。
答案：数字电路主要处理离散的数字信号，使用二进制逻辑来表示和处理信息，具有抗干扰能力强、功耗低、运算速度快等特点。
而模拟电路处理连续变化的模拟信号，能够模拟自然界的物理量变化，但易受干扰，运算速度相对较慢。
2. 什么是组合逻辑电路？它有哪些特点？答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不包含存储元件。
其特点是输出对输入具有即时响应，没有记忆功能，且输出状态的确定性使得电路设计和分析相对简单。
四、计算题1. 给定一个逻辑表达式：Y = A'B + AB'，其中A和B是输入变量，Y是输出。
如果A=1，B=0，求Y的值。
答案：将A=1，B=0代入表达式，得到Y = 1'0 + 10' = 0 + 0 = 0。
2. 计算以下逻辑电路的输出Z，当A=1，B=0，C=1时。
逻辑电路表达式：Z = (A + B')(A' + B + C)答案：将A=1，B=0，C=1代入表达式，得到Z = (1 + 0')(1' + 0 + 1) = (1)(1 + 1) = 2，但由于逻辑运算中只考虑0和1，因此Z的实际值为1。
《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A A , =⊕1A 。
2、JK 触发器的特性方程为： n n n Q K Q J Q +=+1 。
3、单稳态触发器中,两个状态一个为 稳态 态，另一个为 暂稳态 态.多谐振荡器两个状态都为 暂稳态 态， 施密特触发器两个状态都为 稳态 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关，而与 电路的原先状态 无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 0.1V 。
6、一个四选一数据选择器，其地址输入端有 2 个。
二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。
数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。
2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。
3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。
4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。
5. 一个3线到8线解码器可以产生__8__个输出。
数字电路试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定答案：B3. 触发器的两个稳定状态是：A. 0和1B. 正和负C. 高和低D. 真和假答案：A4. 下列哪个不是数字电路的优点？A. 高速度B. 高稳定性C. 低功耗D. 易于集成答案：C5. 以下哪个是组合逻辑电路的特点？A. 输出状态只与当前输入有关B. 具有记忆功能C. 输出状态与过去输入有关D. 以上都不是答案：A6. 一个D触发器的Q端在时钟信号上升沿触发时，其输出将：A. 保持不变B. 变为0C. 变为1D. 翻转答案：D7. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D8. 以下哪个是数字电路设计中的同步设计？A. 所有信号在同一个时钟信号下操作B. 信号在不同的时钟信号下操作C. 信号没有时钟信号D. 以上都不是答案：A9. 一个4位二进制计数器，其计数范围是：A. 0到3B. 0到7C. 0到15D. 1到4答案：C10. 在数字电路中，布尔代数的基本原理不包括：A. 幂等律B. 互补律C. 反演律D. 欧拉定律答案：D二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。
答：数字电路主要处理离散的数字信号，使用二进制数字表示信息，具有较高的抗干扰能力，易于实现大规模集成。
而模拟电路处理连续变化的模拟信号，使用电压或电流的连续变化来表示信息，通常需要较高的精度和稳定性。
2. 解释什么是时序逻辑电路，并给出一个例子。
答：时序逻辑电路是一种数字电路，其输出不仅依赖于当前的输入，还依赖于电路的历史状态。
这种电路通常包含存储元件，如触发器或寄存器。
一个常见的例子是计数器，它可以按照时钟信号的上升或下降沿进行计数。
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间没有记忆功能C. 输出与输入之间存在记忆功能D. 输出与输入之间存在时间延迟答案：C4. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。
A. Q=DB. Q=非DC. Q=D的延迟D. Q=D的反相延迟答案：A6. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 与非门答案：D7. 一个3线-8线译码器可以译码的输入信号个数是（）。
A. 3B. 4C. 5D. 6答案：B8. 一个8位寄存器可以存储的最大十进制数是（）。
A. 255B. 256C. 511D. 512答案：C9. 在数字电路中，以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的状态B. 输出与输入之间存在记忆功能C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时间延迟答案：C10. 一个JK触发器的输出Q与输入J和K的关系是（）。
A. Q=JB. Q=KC. Q=J+KD. Q=J⊕K答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以计数的最大值是______。
答案：72. 一个4线-16线译码器可以译码的输入信号个数是______。
答案：43. 一个8位二进制计数器可以计数的最大值是______。
答案：2554. 一个D触发器的输出Q与输入D的关系是Q=______。
答案：D5. 在数字电路中，一个与非门的输出是输入的______。
四、（10分）如下图所示为由维持—阻塞边沿D 触发器和主从型J-K 触发器组成的电路。
试画出触发器输出端Q 1、Q 2的波形（设触发器初始状态均为0）。
四、（10分）)(Q Q Q Q Q K Q J Q )C (Q D Q 12n 12n 12n 2n 12n 2n 11n ↓=+=+=↑==++CP Q P n n n五、（15分）如下面左图所示为由八选一数据选择器实现的函数F 。
（1）试写出F 的表达式。
（2）用右边的3-8译码器74LS138及若干个与非门实现函数F 。
五、（15分）)4,3,1,0(),,(11m D B A F D B A BD A D B A D B A D A D B D B A BD A B A DC B AD C B A BCD A D C B A C B A C B A F ∑=+++=+=++=++++⋅+⋅=即表达式4分3分 3分表达式7分 逻辑图8分二、化简逻辑函数（5分）Z F A B C D =(,,,)=m d (,,,,,,)(,)3589111314015+∑∑。
二、卡诺图如下图所示，Z ABC BCD BCD ABC =+++. （5分）三、用四位同步二进制计数器CT74161、3线-8线译码器CT74138和少量的与非门设计一个函数发生器，使其产生10110101序列信号。
（10分）三、（共10分）1、因序列长度S=8，可用CT74161设计一个模8计数器，有效状态为Q D Q C Q B Q A =0000~0111。
如采用同步预置法，电路如下图(a)所示，如采用反馈清零（异步）法，电路如图(b)所示。
（2分）3、产生10110101序列码的电路如下所示：（5分）75320Y Y Y Y Y ⋅⋅⋅⋅=2、用译码器CT74138实现组合输出电路，列真值表如左所示： 故得到组合输出为：（3分）Z= ∑m (0,2,3,5,7)=Y 0+Y 2+Y 3+Y 5+Y 7四、分析下图4由J-K 触发器构成的电路的功能。
若初始状态为101，第4个CP 过后，Q 2Q 1Q 0=？ （10分）四、（10分）1、 列控制方程： （2分）2、列状态方程：（2分）3、4、 电路的功能为：同步模5计数器。
（1分）若初始状态为101，则第4个CP 过后，Q 2Q 1Q 0=000。
（1分）五、D/A 转换器如图5所示。
（共5分）1、试写出从V REF 流出的电流I 的表达式。
2、当D 3=1，D 2=D 1=D 0=0时，试写出输出电压v O 的表达式。
已知D i =1时，开关在位置2；D i =0时，开关在位置1。
五、（共5分）⎩⎨⎧==⎩⎨⎧===⎩⎨⎧==11201201101020K Q Q J Q J K Q J K Q J nn n n n ⎪⎪⎩⎪⎪⎨⎧⋅⋅=+=⊕=+=⋅=+=+++nn n n n n n n n n n n n n n n Q Q Q Q K Q J Q Q Q Q K Q J Q Q Q Q K Q J Q 01222221210111111020000101、I V R REF=； （3分） 2、v O =-⨯=-V V REF REF 22243（2分） 二、（5分）试用CMOS 反相器74HC04作为接口电路，设计一个发光二极管（LED ）驱动电路，使门电路的输入为高电平时，LED 导通，画出电路图。
设I D =10mA ，V F =2.2V ，V CC =5V ，V OL =0.1V 。
三、（10分）如图为CMOS 电路，R=100KΩ，已知各输入波形A ，B ，C 如图所示，请画出输出F 的波形。
二、Ω=--=--=-27010*102.21.053D F OL CC I V V V R 三、⎪⎩⎪⎨⎧+===1C 0C A B A F六、（10分）试用8选1数据选择器设计一个多功能电路， 它的具体功能如右表所示，由S 1和S 2来控制实现表中 的4种逻辑运算。
（可做在本页）真值表如下学院 班级 学号 姓名------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------[电路图3分，参数计算2分]求出D 端数据）]电路如下图所示：S 1 S 2AB 00 01 11 1000 01 11 10 1 1 0 1 1 0 11 0 1 10 0 1F0 S 1 S 2AB 00 01 11 1000 01 11 10 D 0 D 1 D 3 D 6D 4D 5 D 1 D 3 D 7 D 5D 0 D 4 D 7 D 2 D 2 D 6根据左面的卡诺图对比得： D 0=D 3=D 6=B D 1=D 4=1D 2=0D 5=D 7=B（此题有多种答案）五、由555构成的单稳态电路如下图(a)所示，图中C 的单位为μF ，R 的单位为Ω。
问： （1）该电路的t p o = ?（2）试判断图(b)中哪个信号可做为电路的v i 使用，并画出相应的v C 和v O 的波形。
（可做在本页）五、 （1） （2）∵要求 t p i < t p o ∴ Vi2可作为 Vi 用，波形如下：六、由主从J-K 触发器FF 和555定时器组成的电路如下图（1）所示。
已知CP 为10Hz 的方波，如下图（2）所示。
R1=10k Ω，R2=56k Ω，C1=1000pF ，C2=4.7μF ，C3=0.01μF ，J-K 触发器Q 端及555输出端（3端）的初态均为’0’。
1、 在下图（2）中画出Q 端、U1、U0相对于CP 脉冲的波形。
2、 试求Q 端输出波形的周期。
六、1、CP 、Q 、U1、U0的波形见下图所示。
