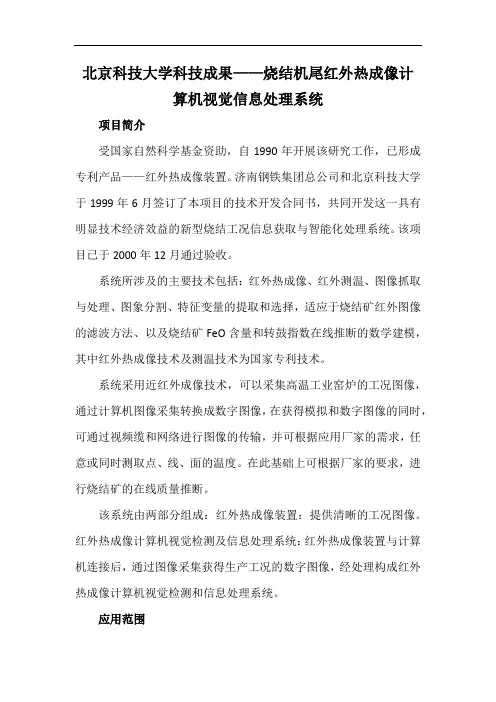

北京科技大学科技成果——烧结机尾红外热成像计
算机视觉信息处理系统
项目简介
受国家自然科学基金资助，自1990年开展该研究工作，已形成专利产品——红外热成像装置。
济南钢铁集团总公司和北京科技大学于1999年6月签订了本项目的技术开发合同书，共同开发这一具有明显技术经济效益的新型烧结工况信息获取与智能化处理系统。
该项目已于2000年12月通过验收。
系统所涉及的主要技术包括：红外热成像、红外测温、图像抓取与处理、图象分割、特征变量的提取和选择，适应于烧结矿红外图像的滤波方法、以及烧结矿FeO含量和转鼓指数在线推断的数学建模，其中红外热成像技术及测温技术为国家专利技术。
系统采用近红外成像技术，可以采集高温工业窑炉的工况图像，通过计算机图像采集转换成数字图像，在获得模拟和数字图像的同时，可通过视频缆和网络进行图像的传输，并可根据应用厂家的需求，任意或同时测取点、线、面的温度。
在此基础上可根据厂家的要求，进行烧结矿的在线质量推断。
该系统由两部分组成：红外热成像装置：提供清晰的工况图像。
红外热成像计算机视觉检测及信息处理系统：红外热成像装置与计算机连接后，通过图像采集获得生产工况的数字图像，经处理构成红外热成像计算机视觉检测和信息处理系统。
应用范围
红外热成像装置主要适用于烧结机尾红热带断面工况、加热炉内钢坯温度、热轧线钢板温度、高炉料面、高炉风口温度、水泥回转窑窑内物料等恶劣环境下的高温炉况的图像采集及温度检测，并可与计算机连接构成红外热成像计算机视觉系统，在获得所需工况图像的同时测取所关心的工况温度。
目前该系统已经在水泥回转窑和烧结机上获得了成功的应用。
