CQT测试报告

一、CQT测试1、测试工作要求根据网络分析室相关负责人的要求，在指定的测试点，对指定运营商及网络的业务（包括话音业务及各种类型的数据业务）进行拨打测试，要求测试时连接测试前台并记录原始数据。

要求在测试中全面反映测试点各个区域的网络情况。

进行语音业务测试时，每个测试点要求测试人员对移动和联通（包括GSM网和CDMA网）的网络至少各做主叫3次、被叫3次，且要求每个呼叫的通话双方使用相同网络。

每次通话时长不得少于300秒钟，呼叫间隔大约掌握在30秒钟左右。

如出现未接通的现象，则下次呼叫在15秒以后开始测试。

在进行话音业务测试时需认真监听通话质量。

发现严重网络问题应立即和网络分析室负责人联系，并在现场配合解决。

有直放站的地方需联系网络分析室查看上行ICM是否正常，若不正常需关闭直放站主机进行对比，确定干扰源。

乙方应主动发现并向甲方反映新话务热点或重要场所，若经甲方认定为有价值的CQT点，同意乙方测试的，该点工作量按2倍计算。

2、分析报告要求测试后完成测试分析报告。

对网络出现的故障，如弱覆盖、无法接通、连续质差、掉话、切换异常等情况，在分析报告中须全面反映，分析原因，提出调整或整改建议，并跟踪效果。

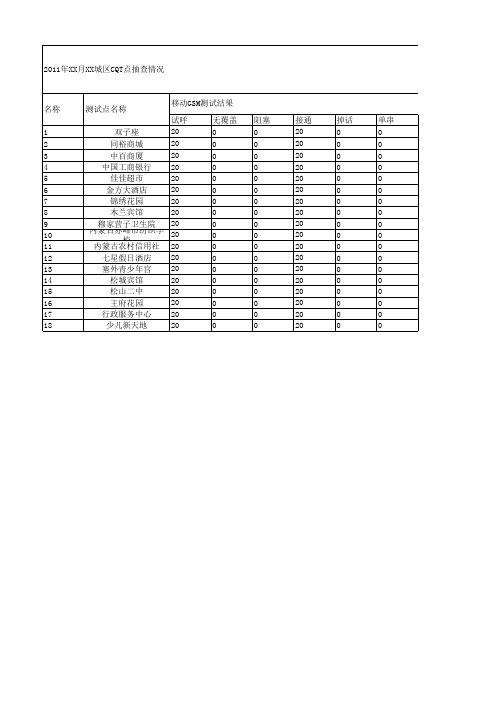

分析报告内容要求如下：（1）每周汇总表和月度汇总表以Excel表提交，每条记录并排列出以下内容在不同网络中的数值，具体内容包括：测试总时长，通话次数、接通次数、掉话次数、覆盖率、接通率（接通次数/通话次数）、掉话率（掉话个数/接通次数）、话音质量等，在表末列出各项指标的平均值。

（2）汇总表中针对移动网络列出以下内容：各点存在主要问题，建议解决方案，三个最强小区，该点是否有网优工程（指直放站或微蜂窝等）。

（3）各测试点分析报告以Word文档提交。

要求在文首列出测试点经纬度、各网络主要指标对比表、移动各主用小区相关信息列表、地理及建筑环境描述，扼要分析移动网络存在的主要问题，并提供电子地图截图、实地数码照片，对于甲方在安排工作时指定的重要场所，须同时提交该点的室内外建筑结构示意图，并在其上标注各主要区域主用的1～3个甲方移动网络小区。

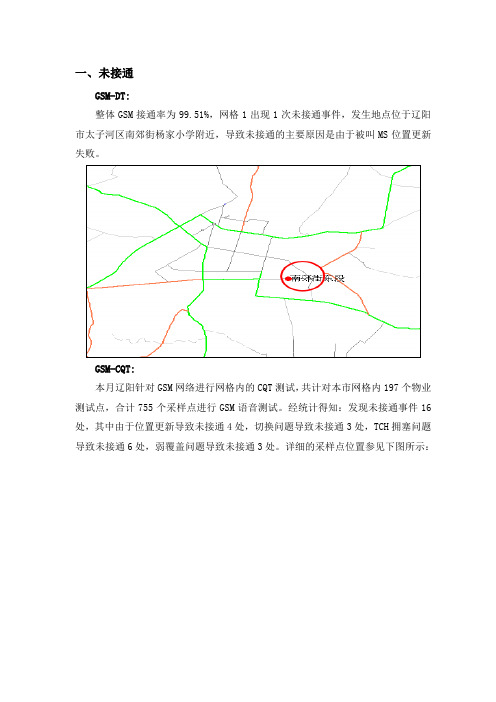

一、未接通GSM-DT:整体GSM接通率为99.51%，网格1出现1次未接通事件，发生地点位于辽阳市太子河区南郊街杨家小学附近，导致未接通的主要原因是由于被叫MS位置更新失败。

GSM-CQT:本月辽阳针对GSM网络进行网格内的CQT测试，共计对本市网格内197个物业测试点，合计755个采样点进行GSM语音测试。

经统计得知：发现未接通事件16处，其中由于位置更新导致未接通4处，切换问题导致未接通3处，TCH拥塞问题导致未接通6处，弱覆盖问题导致未接通3处。

详细的采样点位置参见下图所示：TD-DT:本月通过对辽阳规定的网格路线进行TD网络覆盖测试发现：接通率高于95%；但在白塔区站前，文圣区新运大街与卫国路交汇处和宏伟区的亿方东附件各出现一次；其中在新运大街与卫国路交汇处主要是由于新华书店2小区与西关1小区出现同频干扰导致，其余两次未接通事件主要是由于RRC异常断开导致。

TD-CQT:本月对辽阳市TD室内分布小区进行CQT测试，测试过程中无未接通事件发生。

二、掉话GSM-DT:本月对辽阳网格测试区域进行三网对比拉网测试，移动网络掉话率为0.12%（在辽阳宏伟区辽化康华街出现1次切换掉话）；联通网络掉话率为1.65%，电信网络掉话率为0.38。

GSM-CQT:本月辽阳针对GSM网络进行网格内的CQT测试，共计对本市网格内197个物业测试点，合计755个采样点进行GSM语音测试。

经统计得知：发现掉话事件4处，掉话率为0.529%。

通过分析均是由于信号质量差导致的掉话。

详细的采样点位置参见下图所示：。

TD-DT:通过本月对辽阳规定的网格测试，发现太子河基站附近存在2次掉话现象，分别为切换失败掉掉话和同频干扰掉话。

目前正在处理中。

TD-CQT:本月通过在辽阳TD-SCDMA网络的CQT测试（主要是网格内的TD覆盖区域）中，没有发现测试过程中存在掉话事件。

三、质差GSM-DT:本月通过对辽阳规定的网格路线进行测试，发现整体网络中存在10处质量差的区域，在测试中该区域的质量已经大于6；经过分析发现，其中大部分区域处于弱覆盖区域，具体信息参见下图所示：质差渲染图GSM-CQT:GSM CQT质差点如下图所示：质差渲染图TD-DT:本月对辽阳规定的网格路线进行DT测试，整体MOS平均值为3.08，在新华路段太子河医院附近的质量较差，经过分析主要是由于同频干扰导致，目前正在处理中。

南通移动CQT测试分析报告如东区域华为技术服务有限公司2013年3月31日一、概况如东目前进行的CQT测试可分为两类：CQT对比测试。

该测试的主要目的是为搬迁前后网络性能的对比提供数据依据，测试过程中需现场做好具有对比性数据的记录。

选取的测试点和原网评估保持一致，具有典型性。

CQT优化性测试。

该测试主要目的是发现网络中DT测试不能发现的问题，是网络优化的一个重要环节，测试需关注通话中的实际感受。

测试点的选取尽量做到全面性。

二、CQT对比测试(1) 如东城区CQT测试汇总表1 如东CQT测试汇总(2) 如东城区CQT测试结果比较表2 热点地区CQT测试结果平均值图1 热点地区平均待机电平对比图图2 热点地区平均通话电平对比图就测试的热点地区而言，现网的覆盖基本保持原网的水平。

三、CQT优化性测试截止9月19日，我侧对如东城区进行了510次拨打测试，总计170个测试地点。

对存在投诉的区域进行了详细的拨打测试，对酒店宾馆、医院、企业、商场也都进行了多次拨打测试。

通过这次拨打测试，让我们更详细清楚又准确的了解了如东现有网络的状况，也更确定了城区中存在的一些覆盖差、信号质量差的区域，也为我们下阶段的工作找准了目标。

(1) 测试情况整体概述通过这次的CQT测试，总共510次拨打测试中存在问题的次数是17次，我们可以发现城区中存在问题的区域基本上还是在用户投诉的区域，在这些区域通过CQT发现的问题基本上可以归结为覆盖问题、通话质量问题和其它网络问题，其中覆盖问题和通话质量问题占大部分，这些存在问题主要表现为CQT时的室内信号差，通话有断续，显示无网络等情况。

对于这几种情况，我们的在后续的工作中会提出相应的解决办法，比如规划建议，市区干扰排除等。

(2) 问题小区汇总A.覆盖差问题：(覆盖差问题主要在CQT中表现为信号强度低，室内外信号差异大，拨打不成功等)如东国际大酒店，电梯处于1-2楼层，手机显示无网络并无法主被叫。

全网DC开通初验总结报告2014年03月16日第1章DC开通情况概述哈尔滨全网前期共计划开设DC-HSPA+基站站点共1836个，分布高校、商业圈、企事业单位、住宅区等，现全网共开通1516处，我们挑选191处DC开通站点进行验证，DC功能全部开通，其中10处为SDH站点，由于SDH站点传输带宽为22M，测试平均速率在16Mbps左右，其它181处测试点为配置带宽50M的IPRAN 站点，测试平均速率为25.21Mbps，测试HSDPA+平均速率为9.7M左右，另外我们对全网开通DC区域进行DT测试验证，全网测试平均速率为9.99Mbps，测试HSDPA+平均速率为4.93Mbps，CQT测试及DT测试平均速率较HSDPA+均有接近200%的提升，提速明显，此次哈尔滨升级可以提供更好的满足用户高速率的体验，为平滑过度LTE做出良好的铺垫与准备。

全市预计开通DC-HSPA+站点覆盖图开通DC与未开通分布图层第2章DC测试情况汇总2.1DC功能开通验证2.1.1测试规模全网预计开通DC站点1836个，目前已开通1516个。

现针对全网开通DC站点总数的10%进行DC 功能开通验证，我们选取191个站点进行测试，通过测试情况来看所有站点DC功能正常，DC-HSPA+平均速率在25Mbps左右，峰值速率平均在33Mbps左右，均达到验收标准，部分晚间测试站点由于夜间用户较少，在3G 小区空载情况下测试速率峰值可接近40Mbps左右。

2.1.2测试详情单站测试DC峰值速率柱状图如下：单站测试DC峰值速率总表如下：DC测试总表.xlsx2.2室外CQT测试2.2.1测试规模全网预计开通DC站点1836个，目前已开通1516个，需要选取开通站点的0.67%进行室外CQT测试，现针对市区内开通DC功能且传输升级为IPRAN的13处站点与HSDPA+进行对比测试，每个小区共进行五次DC-HSPA+与HSDPA+对比测试，测试站点明细如下：2.2.2CQT测试指标现针对市区开通DC功能且传输升级为IPRAN的13处站点与HSDPA+进行对比测试，每个小区共进行五次DC-HSPA+与HSDPA+对比测试，13处测试点平均DC-HSDPA测试指标如下：2.2.3与HSDPA+速率对比现针对市区开通DC功能且传输升级为IPRAN的13处站点与HSDPA+进行对比测试，每个小区共进行五次DC-HSPA+与HSDPA+对比测试，DC平均速率在40M，HSDPA+平均速率为14M，DC业务速率是HSDPA+业务速率的200%-300%，对比结果明显。

河南电信CDMA网络DTCQT测试要求及优化报告输出要求（2015-01-26）河南电信运维部2015年1月 V3.0目录1. 总则及要求 (4)1.1总体要求概述 (4)1.2测试区域类型 (6)1.3测试人员及设备要求 (7)1.3.1测试人员要求 (7)1.3.2测试设备要求 (7)1.4测试数据及优化报告命名规则及存放要求 (7)1.4.1 DT数据命名规则 (7)1.4.1.1 城区（县城、农村）DT数据命名规则 (7)1.4.1.2 高速公路DT数据命名规则 (8)1.4.1.3 基站搬迁及改造DT数据命名规则............................................................... 错误!未定义书签。

1.4.2 CQT数据命名规则 (8)1.4.3 测试报告命名规则 (9)1.4.4 数据及报告存放要求 (10)1.4.4.1 原始数据存放 (10)1.4.4.2 优化报告报表存放 (10)1.5自动路测设备管理要求 (10)2. DTCQT测试内容要求 (11)2.1DT测试部分 (11)2.1.1城区DT测试内容 (11)2.1.2农村地区DT测试内容 (11)2.1.3高速公路及铁路DT测试内容 (11)2.2CQT测试部分 (12)2.3具体测试规范 (12)3.优化报告及报表格式要求 (12)3.1优化报告要求概述 (12)3.2各类优化报告要求及模板 (12)3.2.1各类指标图例统一 (12)3.2.1.1 RxAGC/RxPower (13)3.2.1.2 TxAGC/TxPower (13)3.2.1.3 Total Ec/Io (13)3.2.1.4 FFER (13)3.2.1.5 TotalSINR (14)3.2.1.6 DRC Value (14)3.2.1.7 Download Throughput (14)3.2.1.8 Upload Throughput (14)3.2.2各类KPI定义 (15)3.2.2.1 1xDT覆盖率 (15)3.2.2.2 DoDT覆盖率 (15)3.2.2.3 1xCQT覆盖率 (16)3.2.2.4 DoCQT覆盖率 (16)3.2.2.5语音接通率 (16)3.2.2.6语音掉话率 (16)3.2.2.7下行FTP吞吐率优良比 (16)3.2.2.8上行FTP吞吐率优良比 (17)3.2.2.9分组业务建立成功率 (17)3.2.2.10 FTP业务掉线率 (17)3.2.3各类报告报表模板 (17)3.2.3.1城区(县城)DT测试优化报告 (17)3.2.3.2高速公路DT测试优化报告 (17)3.2.3.3农村地区DT测试优化报告 (18)3.2.3.5CQT场所测试信息表 (18)3.2.3.6CQT场所网络问题优化报告 (18)4. 年度移动网覆盖质量测评考核 (19)1. 总则及要求1.1 总体要求概述2015年河南电信将继续对无线网日常DTCQT测试优化工作和网络覆盖质量进行专项考核，DTCQT考核内容主要包括地市城区(含县城) DT、高速DT、农村地区DT、城区CQT。

一、CQT测试1、测试工作要求根据网络分析室相关负责人的要求，在指定的测试点，对指定运营商及网络的业务（包括话音业务及各种类型的数据业务）进行拨打测试，要求测试时连接测试前台并记录原始数据。

要求在测试中全面反映测试点各个区域的网络情况。

进行语音业务测试时，每个测试点要求测试人员对移动和联通（包括GSM网和CDMA网）的网络至少各做主叫3次、被叫3次，且要求每个呼叫的通话双方使用相同网络。

每次通话时长不得少于300秒钟，呼叫间隔大约掌握在30秒钟左右。

如出现未接通的现象，则下次呼叫在15秒以后开始测试。

在进行话音业务测试时需认真监听通话质量。

发现严重网络问题应立即和网络分析室负责人联系，并在现场配合解决。

有直放站的地方需联系网络分析室查看上行ICM是否正常，若不正常需关闭直放站主机进行对比，确定干扰源。

乙方应主动发现并向甲方反映新话务热点或重要场所，若经甲方认定为有价值的CQT点，同意乙方测试的，该点工作量按2倍计算。

2、分析报告要求测试后完成测试分析报告。

对网络出现的故障，如弱覆盖、无法接通、连续质差、掉话、切换异常等情况，在分析报告中须全面反映，分析原因，提出调整或整改建议，并跟踪效果。

分析报告内容要求如下：（1）每周汇总表和月度汇总表以Excel表提交，每条记录并排列出以下内容在不同网络中的数值，具体内容包括：测试总时长，通话次数、接通次数、掉话次数、覆盖率、接通率（接通次数/通话次数）、掉话率（掉话个数/接通次数）、话音质量等，在表末列出各项指标的平均值。

（2）汇总表中针对移动网络列出以下内容：各点存在主要问题，建议解决方案，三个最强小区，该点是否有网优工程（指直放站或微蜂窝等）。

（3）各测试点分析报告以Word文档提交。

要求在文首列出测试点经纬度、各网络主要指标对比表、移动各主用小区相关信息列表、地理及建筑环境描述，扼要分析移动网络存在的主要问题，并提供电子地图截图、实地数码照片，对于甲方在安排工作时指定的重要场所，须同时提交该点的室内外建筑结构示意图，并在其上标注各主要区域主用的1～3个甲方移动网络小区。

CQT测试和DT测试[摘要]： 1993年，GSM移动网络系统在我国商用,至今已有13年的历史。

在这13年里,我们的移动网络用户已经超过了4亿多,网络规模和容量都居于世界第一。

随着我国移动通讯的高速发展,通信网络也面临着严峻的考验，一方面来自移动用户的高速发展和GSM系统的网络规模不断扩大,网络质量虽然得到了不断改善，但频率资源逐渐匮乏,无线网络的频率复用系数越来越小；另一方面,随着竞争的激烈和用户越来越高的要求,如何使网络到达最佳的运行状态,如何提高通信质量,提高网络的平均服务水平及提高系统设备的利用率,已成为网络优化的首要任务。

在移动网络日常优化测试中，实地的无线网络质量测试能真正反映系统的实际运行情况和得到用户的主观感受，切实有效的网络质量测试有利于对系统的分析，有利于对实际运营情况的掌握，是网络优化工作的重要组成部分之一。

本文主要讲述了 GSM的网络测试的主要两大部分：CQT测试和DT测试的编写。

[关键词]：DT（drive test）,CQT(call quality test)一、测试的概念1.1 DT的定义DT，英语全称为drive test,中文为路测，即驱车路测，是指在一个城市中或国道上借助测试仪表、测试手机、及测试车辆等工具,按照特定路线进行无线网络参数和话音质量的测试形式。

DT测试项目包括使用无线测试仪表对无线信号强度、越区切换位置、越区切换电平、网络干扰情况等参数进行测量，以及在移动环境中使用测试手机沿线进行全程拨打测试。

它通过所采集到的无线参数以及呼叫接通情况和测试者对通话质量的评估，为网络规划、网络工程建设以及网络优化提供较为完备的网络覆盖情况，同时也为网络运行情况分析提供较为充分的数据基础。

1.2 CQT的定义CQT，英语全称为call quality test,中文为定点语音质量测试，主要以用户的主观评测为主，即用主观评价的方法测量信道的话音质量。

CQT测试是在城市中选择多个测试点，在每个点进行一定数量的呼叫，通过呼叫接通情况及测试者对通话质量的评估，分析网络运行质量和存在的问题。

1.1.1 测试范围全省21个市州中心城市。

1.1.2 测试时间每天7:30-20:30进行。

注：测试时间为各市州分公司每月上报的网络不作重大网络调整的期间，不包含国家法定节假日。

1.1.3 选点方法必须包括飞机场候机楼、火车站候车室，市区内重点旅游点1-2个，高等院校1-2个，酒店占30%、大型商场/餐饮娱乐场所占20%，高层写字楼占10%，居民小区占10%。

其他测试点均匀分布。

1.1.4 测试方法采用手机相互拨打的方式，手机拨叫、挂机采用手动方式，接听采用自动方式。

全部测试必须使用相同的测试仪表，GSM测试手机置为自动双频。

手机与测试仪表相连；定点CQT测试人员在每个测试点的不同位置做主叫、被叫各10次，每次通话时长45秒（人工控制），呼叫间隔15秒以上；出现未接通情况，应间隔15秒以上进行下一次试呼；如出现掉话，则在掉话发生15秒后进行下一次试呼；每一测试点做主、被叫时各存为一个log；要求每次主叫拨测前，连续查看手机空闲状态下的信号强度5秒钟，若信号强度连续小于－94dBm，则记录在该测试位置覆盖不符合要求，不再作拨测，也不进行补测；在测试时人工干预纪录单通、串话次数；对于飞机场、火车站、星级酒店、大型商场、高层写字楼等测试点，测其主要公共场所，如：酒店主要测试大堂、会议中心、餐厅、娱乐中心、地下停车场、电梯内、其它测试点选取保证均匀分布；在测试中国移动GSM网络的同时，采用相同方法测试中国联通GSM网络、中国电信CDMA 网络质量。

测试细则：A:高层宾馆，酒店，写字楼类：宾馆，酒店一般为高层或中层，建筑1－2幢，占地面积较小，大部分已做室内分布，测试时应在底层高层各做5次主叫，中层做10次被叫。

1）测试之前首先应了解测试点周围的基站情况，做好心中有数。

2）底层：进入室内前先记下周围至少3个邻小区信号的cell号，如果本点已做微蜂窝室内分部，看切换和重选关系是否正常；进入室内底层选择重点场所进行拨打测试，记下CID，接收电平，通话品质，小区频点，听通话是否正常。
