液压起重机原理
液压起重机是一种利用液压原理传递力量来实现起重、抬升和移动重物的机械设备。

它由液压系统、起重机构和控制系统等组成。

液压起重机的液压系统通过液压介质（一般为液压油）的压力传递力量。

液压系统包括主油泵、液压缸、液压管路和液压阀等。

主油泵通过驱动装置产生压力，将液压油送入液压缸，使液压缸进行伸缩，从而实现起重机构的升降和水平移动。

液压起重机的起重机构由钢丝绳、滑车组、卷筒、钢结构等组成。

起重机构的钢丝绳通过滑车组和卷筒进行传动，从而提升和下降重物。

起重机构设计合理，能够承载各类重物并保证安全可靠。

液压起重机的控制系统可以实现起重机的灵活控制。

控制系统通过操纵手柄、按钮或遥控器等输入指令，控制主油泵、液压阀和其他液压元件的工作状态，从而实现对起重机的升降、水平移动和起重速度等参数的控制。

液压起重机具有起重能力大、运动平稳、操作简单等特点。

它广泛应用于工矿企业、港口码头、建筑工地等各个领域，成为重要的起重设备。

同时，液压起重机也需要进行定期维护和保养，以确保其安全的运行。

液压系统的工作原理液压系统是一种利用流体传递能量的技术，常见于各种机械设备中，如起重机、挖掘机、压力机等。

它的工作原理基于帕斯卡定律，即在一个封闭的容器内，如果施加到液体上的外力增大，那么液体将会均匀地传递这个力到容器的各个部分。

液压系统由以下三个基本部件组成：液压液体、液压泵和液压执行器。

1. 液压液体液压系统中常使用的液体是特殊的液压油，它具有良好的润滑性、抗氧化性和热稳定性。

液压油通过管道和部件传递能量，并起到润滑和冷却的作用。

2. 液压泵液压泵是液压系统的动力源，它的作用是将机械能转换为液压能。

常见的液压泵包括齿轮泵、叶片泵和柱塞泵。

当液压泵工作时，它会创建一个高压区域，使液体被推入液压系统中。

3. 液压执行器液压执行器是液压系统的动力输出部件，根据不同的应用可以是液压缸或液压马达。

液压执行器接收高压液体的作用力，产生直线运动或旋转运动，从而驱动机械设备完成工作任务。

液压系统的工作原理可以简述为以下几个步骤：1. 液压泵通过吸入液压油，并通过机械运动将油液压入液压系统。

2. 液压油在系统中传递，并通过液压管道传递到液压执行器。

3. 液压执行器接收到高压液体，产生相应的运动，驱动机械设备执行工作任务。

4. 工作完成后，液压系统通过控制阀将液压油回流至液压油箱，以便下一次循环使用。

液压系统的工作原理具有以下几个特点：1. 传递能量可靠：液压系统能够将能量从一处传递到另一处，无论距离有多远，能量损失较小，并且不会因为传输距离增加而降低功率。

2. 传递力矩大：液压系统能够通过放大器来增加输出力矩，适用于需要承受大负载的工作环境。

3. 运动平稳：液压系统具有流体的特性，使得运动平稳，不会因为摩擦或振动而产生噪音和冲击。

4. 可远程操控：液压系统可以使用液压控制阀来实现远程操控，方便操作员对机械设备进行控制。

总结：液压系统是一种利用流体传递能量的技术，根据帕斯卡定律工作。

通过液压液体、液压泵和液压执行器的协同作用，液压系统能够将机械能转换为液压能，并实现力的传递、扩大和控制。

液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。

它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。

液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。

二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。

具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。

2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。

3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。

4. 油箱：储存液压油，为系统提供油源。

5. 油管：连接各液压部件，传递压力和能量。

三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。

4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。

四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等。

每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。

2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。

根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。

3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。

常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。

4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。

合理选择和使用滤清器，对延长液压系统寿命具有重要意义。

五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。

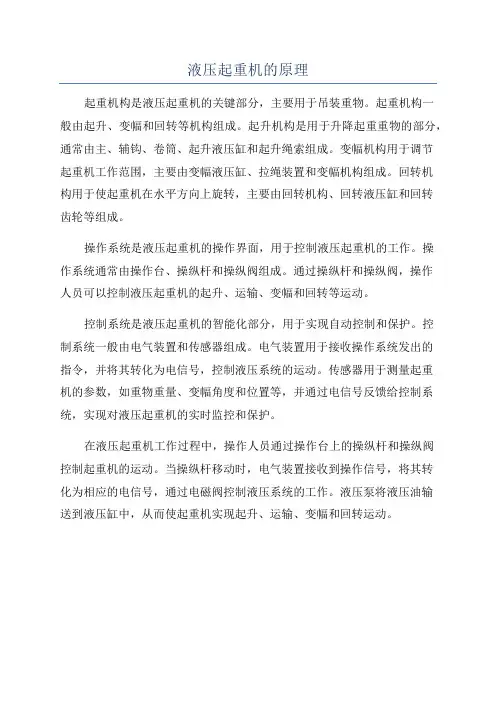

液压起重机的原理
起重机构是液压起重机的关键部分，主要用于吊装重物。

起重机构一
般由起升、变幅和回转等机构组成。

起升机构是用于升降起重重物的部分，通常由主、辅钩、卷筒、起升液压缸和起升绳索组成。

变幅机构用于调节
起重机工作范围，主要由变幅液压缸、拉绳装置和变幅机构组成。

回转机
构用于使起重机在水平方向上旋转，主要由回转机构、回转液压缸和回转
齿轮等组成。

操作系统是液压起重机的操作界面，用于控制液压起重机的工作。

操
作系统通常由操作台、操纵杆和操纵阀组成。

通过操纵杆和操纵阀，操作
人员可以控制液压起重机的起升、运输、变幅和回转等运动。

控制系统是液压起重机的智能化部分，用于实现自动控制和保护。

控
制系统一般由电气装置和传感器组成。

电气装置用于接收操作系统发出的
指令，并将其转化为电信号，控制液压系统的运动。

传感器用于测量起重
机的参数，如重物重量、变幅角度和位置等，并通过电信号反馈给控制系统，实现对液压起重机的实时监控和保护。

在液压起重机工作过程中，操作人员通过操作台上的操纵杆和操纵阀
控制起重机的运动。

当操纵杆移动时，电气装置接收到操作信号，将其转
化为相应的电信号，通过电磁阀控制液压系统的工作。

液压泵将液压油输
送到液压缸中，从而使起重机实现起升、运输、变幅和回转运动。

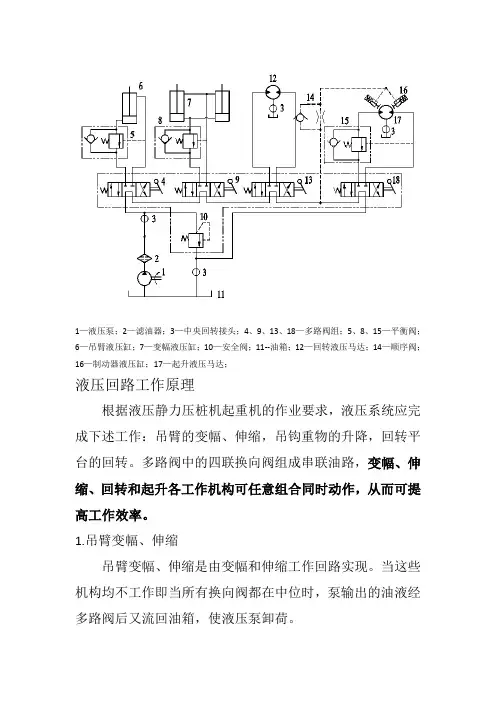

1—液压泵；2—滤油器；3—中央回转接头；4、9、13、18—多路阀组；5、8、15—平衡阀；6—吊臂液压缸；7—变幅液压缸；10—安全阀；11--油箱；12—回转液压马达；14—顺序阀；16—制动器液压缸；17—起升液压马达；液压回路工作原理根据液压静力压桩机起重机的作业要求，液压系统应完成下述工作：吊臂的变幅、伸缩，吊钩重物的升降，回转平台的回转。

多路阀中的四联换向阀组成串联油路，变幅、伸缩、回转和起升各工作机构可任意组合同时动作，从而可提高工作效率。

1.吊臂变幅、伸缩吊臂变幅、伸缩是由变幅和伸缩工作回路实现。

当这些机构均不工作即当所有换向阀都在中位时，泵输出的油液经多路阀后又流回油箱，使液压泵卸荷。

（1）操纵换向阀9处于左位，这时油液流动路线是：进油路：泵l—滤油器2一中心回转接头3—换向阀4中位—换向阀9左位—平衡阀8—变幅液压缸7大腔。

回油路：变幅液压缸7小腔—换向阀9左位—换向阀13、18中位—中心回转接头3—油箱。

此时，变幅液压缸活塞伸出，使吊臂的倾角增大。

当换向阀9处于右位时活塞缩回，吊臂的倾角减小。

实际中按照作业要求使倾角增大或减小，实现吊臂变幅。

（2）操纵换向阀4处于左位，液压泵1的来油进入吊臂伸缩液压缸6的大腔，使吊臂伸出；换向阀4处于右位，则使吊臂缩回。

从而实现吊臂的伸缩。

吊臂变幅和伸缩机构都受到重力载荷的作用。

为防止吊臂在重力载荷作用下自由下降，在吊臂变幅和伸缩回路中分别设置了平衡阀5、8，以保持吊臂倾角平稳减小和吊臂平稳缩回。

同时平衡阀又能起到锁紧作用，单向锁紧液压缸，将吊臂可靠地支承住。

2.吊重的升降吊重的升降由起升工作回路实现。

当起升吊重时，操纵换向阀18处于左位。

泵来油经换向阀18左位、平衡阀15进入起升马达17，同时液压油经过单向节流阀14进入制动液压缸小腔，制动松开，起升马达得以回转。

而回油经换向阀18左位和中心回转接头3流回油箱。

于是起升马达带动卷筒回转使吊重上升。

汽车起重机液压系统工作原理首先，液压泵是液压系统的动力源，通过转动传动装置和输入端的动力源（如发动机）相连，将机械能转变为液体能量。

液压泵将液体从液压油箱抽取出来，通过液压管路输送到液压缸。

液压缸是起重机液压系统的执行机构，在液压系统中起到将液压能量转换为机械能量的作用。

液压缸一般由活塞、活塞杆和缸体组成。

当液体从液压泵进入液压缸的一侧时，液压缸的另一侧将存储在其中的液体排出。

液体在液压缸中的压力会使活塞向外移动，驱动起重机移动或提升物体。

液压阀是起重机液压系统的控制装置，用于控制液体的流动和液压系统的工作。

液压阀根据液体的压力和流量，来控制液体进出液压缸的速度、方向和压力。

例如，当需要控制起重机提升速度时，液压阀会调整液压泵输送的液体流量；当需要控制起重机移动方向时，液压阀会控制液压缸的液体进出口。

液压油箱是液压系统的储液装置，用于储存液体并对其进行冷却。

液压油箱是一个密封的容器，内部装有液压油，用于向液压泵提供液体。

液压油箱还设有油温传感器和油液过滤器，用于监测和调节液压油的温度和质量，保证液压系统的正常运行。

在汽车起重机液压系统的工作过程中，液压泵抽取液体从液压油箱进入液压缸，使活塞移动，从而实现吊运物体的目的。

液体的压力和流量通过液压阀控制，可以根据需求进行调节。

当液体进入液压缸的一侧时，另一侧的液体被排出液压缸，并返回液压油箱循环使用。

总结起来，汽车起重机液压系统的工作原理是利用液压泵将机械能转换成液体能量，通过液压阀控制液体的压力和流量，驱动液压缸实现起重机的移动和吊运物体的功能。

液压油箱用于储存液体并对其进行冷却，确保液压系统的正常运行。

这种工作原理使得起重机具有稳定、高效、精确的起重能力，广泛应用于各个领域。

汽车起重机液压系统工作原理以QL2－8型汽车起重机的液压系统为例，说明其工作原理。

1．液压系统的功能起重机的起升机构、变幅机构、旋转机构、臂架伸缩机构和支腿收放机构均采用液压传动，其原理参见液压系统图10－4。

ZBD40型定量泵由装在底盘上的取力箱带动，直接从油箱中吸油，经过滤油器2，输出压力油。

改变发动机的转速，可改变泵的排出油量，从而对各机构的工作速度进行调节。

手动换向阀3可控制压力油的流向。

联合阀4操纵上车各机构（起升、变幅、旋转和臂架伸缩机构），二联阀5操纵支腿收放。

系统工作压力由溢流阀6，7控制。

上车机构的油路相互串联，可实现一个机构单独动作或几个机构的组合动作。

二联阀3和主控四联阀4中的各手动换向阀都有节流作用，因而可在一定范围内实现机构运动的无级调速。

护作用。

（6）平衡阀10、12、14都采用同一结构。

平衡阀10，12保证变幅和伸缩臂机构匀速运动，同时起液压锁的作用。

一旦与油缸连接的管路破裂，可防止吊臂突然下落或缩回造成事故。

平衡阀14保证吊载匀速下降，防止在重力作用下运动速度过快，造成事故。

现以起升机构为例，说明平衡阀的工作原理（见图10－5）。

平衡阀是由单向阀1和内泄漏的远控顺序阀2组成。

当手动换向阀拨至左位时，油泵输出压力油项开单向阀，无阻碍地进入油马达，马达带动卷筒旋转来起升吊载，回油经换向阀返回油箱。

当换向阀拨到右位时（如图10－5所示状态），油泵输出的压力油直接经换向阀进入油马达的另一端。

而马达回油无法再经单向阀1返回，必须打开顺序阀2才能将回路接通。

顺序阀2的控制油路与马达进油的管路相通，这时控制管路中的高压油进入D腔。

将顺序阀2中的阀杆B向左推移，打开阀杆上锥形体E处的环形通道，于是马达回油经此流出，再经换向阀返回油箱，马达带动卷筒反向旋转下降吊物。

由于重力作用，吊物有加速下降并带动马达加速旋转的趋势。

当马达的排油量大于油泵的供油量时，马达的进油压力减小，甚至出现负压，顺序阀2控制油路的油压也相应变化，顺序阀2的阀杆B在弹簧C的作用下，阀杆锥体E处的环形通道变小，使马达经此通道返回油箱的流量减小，直到与泵的供油量相适应时为止，从而使马达的转速（相关吊载的下降速度〕始终保持匀速。

汽车起重机液压系统工作原理及性能概述液压起重机系统主要由液压泵、液压缸、控制阀、油箱、油管路等组成。

系统通过泵将液体从油箱中抽取并提供给液压缸，通过控制阀调节液体的流动方向和流量，进而实现起重机各种动作，比如起升、变幅、回转和伸缩等。

起重机液压系统相比其他传动系统具有几个优点：一是可靠性高，液压元件工作稳定可靠，容易维护；二是传动效率高，液体传递压力时能量损失较小；三是运动平稳，液体的压力传递和控制较为快速灵活；四是适应性广，液压系统可以根据不同的工况和工作要求调节工作流量和压力。

液压泵是液压系统的动力源，它产生流体的流动和压力。

液压泵通常采用齿轮泵、柱塞泵或液压马达等，能够将外界输送来的动力源转化为液压系统所需要的流体流动，从而提供力量进行起重机的工作。

液压缸是液压系统中的执行元件，它将液压能转化为机械能。

液压系统中的液压缸主要有升降液压缸、伸缩液压缸和变幅液压缸等，它们通过液压系统的工作产生不同的驱动力和动作。

控制阀是液压系统的控制元件，它根据起重机的工作需求控制液体的流动和压力。

控制阀通常有单向阀、调速阀、电磁阀、换向阀等不同类型，通过连通或切断液压系统的通道，控制液体的流向和流量，从而实现起重机的各种动作。

液压油箱是液压系统中贮存液压油的容器，同时也起到散热、过滤和减压的作用。

液压系统会产生大量的热量，液压油箱通过尺寸适当和散热装置来散热，防止液压油的温度过高。

同时，液压油箱还配有滤油器和回油管路，通过过滤和回收使用的液压油，保持液压油的净化程度和流动性能。

液压油管路是液压系统的血管系统，它将液压泵的输出压力传递到液压缸和控制阀。

液压油管路通常采用高强度和耐磨损的钢管制作，通过液压油管和接头连接，实现液体的传递和控制。

总之，汽车起重机液压系统是利用液体传递压力实现起重机各种动作的重要组成部分。

它的工作原理和性能直接影响到起重机的运行效果和安全性。

一个稳定和有效的液压系统需要具备压力稳定、流量合理、密封可靠、反应灵敏等特点，并需要定期维护和检查，以确保液压系统的可靠性和稳定性。

液压起重机原理液压起重机是一种利用液体传递能量来实现起重和运输的机械设备。

它通过液压系统将机械能转化为液压能，再通过液压缸将液压能转化为机械能，从而实现起重和运输的功能。

液压起重机的原理主要包括液压传动原理、液压控制原理和液压执行原理。

首先，液压传动原理是液压起重机能够实现起重和运输的基础。

液压传动原理是利用液体传递能量的原理，通过液压泵将机械能转化为液压能，再通过液压缸将液压能转化为机械能。

液压泵将液体从液压油箱中抽出，通过压力油管输送到液压缸，从而实现液压起重机的起重和运输功能。

其次，液压控制原理是液压起重机能够实现精准控制的关键。

液压控制原理是通过控制液压系统中的液压阀来控制液压缸的运动，从而实现起重和运输的精准控制。

液压阀可以控制液压系统中的液体流动方向、流量和压力，从而实现对液压缸的精准控制。

最后，液压执行原理是液压起重机能够实现起重和运输的具体执行方式。

液压执行原理是通过液压缸将液压能转化为机械能，从而实现起重和运输的功能。

液压缸是液压起重机中的执行元件，它可以根据液压系统的控制信号来实现起重和运输的动作，具有结构简单、动力密度大、动作平稳等优点。

综上所述，液压起重机的原理主要包括液压传动原理、液压控制原理和液压执行原理。

液压起重机通过液压系统将机械能转化为液压能，再通过液压缸将液压能转化为机械能，从而实现起重和运输的功能。

液压起重机具有结构简单、动力密度大、动作平稳等优点，广泛应用于工矿企业、码头、仓库等场所。

液压起重机的原理和应用对于提高起重和运输效率，保障生产安全具有重要意义。

液压起重机原理
液压起重机是一种通过利用液体传递能量来实现起重和移动物体的机械设备。

它主要由液压系统、起重机构和控制系统组成，通过液压系统将液体压力转化为机械能，从而实现起重和移动物体的功能。

液压起重机的工作原理主要包括液压传动原理、液压控制原理和起重机构原理。

首先，液压传动原理是液压起重机能够实现起重和移动功能的基础。

液压传动
系统由液压泵、液压缸、液压阀等组成，液压泵将液体压力转化为机械能，通过液压缸将液体的压力传递给起重机构，从而实现起重和移动物体的功能。

液压传动系统具有传动效率高、动作平稳、响应速度快等特点，能够满足起重机对于起重和移动的要求。

其次，液压控制原理是液压起重机能够实现精确控制的基础。

液压控制系统通
过控制液压阀的开关来控制液压缸的动作，从而实现对起重机的精确控制。

液压控制系统具有动作灵活、控制精度高、可靠性好等特点，能够满足起重机对于精确控制的要求。

最后，起重机构原理是液压起重机能够实现起重和移动功能的关键。

起重机构
包括起重臂、卷扬机、钢丝绳等部件，通过这些部件将液压传动系统传递的能量转化为起重和移动物体的功能。

起重机构具有结构简单、起重能力大、操作方便等特点，能够满足起重机对于起重和移动的要求。

综上所述，液压起重机通过液压传动原理、液压控制原理和起重机构原理实现
起重和移动物体的功能。

它具有传动效率高、控制精度高、起重能力大等优点，被广泛应用于各种起重和移动作业中。

液压起重机的工作原理不仅为工程施工提供了便利，也为工业生产带来了效率和安全保障。

汽车起重机液压系统的设计1. 概述汽车起重机液压系统是起重机的重要部分，它通过利用液体的特性来实现起重机的升降、回转和伸缩等功能。

本文将介绍汽车起重机液压系统的设计原理、组成部分以及系统的工作流程。

2. 设计原理汽车起重机液压系统的设计基于以下几个原理：2.1. 液体传动原理液压系统利用液体的压力传递力量。

当液体在密闭管道中被压缩时，压力会均匀传递到液体中，使得液体产生推力。

通过将液体推力传递到不同的液压缸或液压马达上，可以实现起重机的升降、回转和伸缩等动作。

2.2. 流体力学原理液压系统利用流体运动产生的能量来提供力量。

当液体通过窄缝或阀门等狭窄通道时，其速度会提高，同时压力也会增加。

通过合理地设计通道和阀门，可以实现流体的加速和减速，从而控制液压系统的动作速度和力量大小。

3. 组成部分汽车起重机液压系统主要由以下几个组成部分构成：3.1. 液压泵液压泵是液压系统的动力源，它通过驱动装置来产生液体压力。

液压泵的工作原理类似于发动机的工作原理，它利用柱塞或齿轮的运动产生压力，并将液体推送到液压系统中。

3.2. 液压缸液压缸是液压系统的执行机构，它通过液体的推力来实现机械部件的运动。

液压缸通常由液压缸筒、活塞和密封装置等部分组成。

当液压缸接受液体的压力作用时，活塞会产生线性运动，从而实现起重机的升降、回转和伸缩等动作。

3.3. 液压阀液压阀是液压系统的控制装置，它通过控制液体的流动方向、流量和压力来控制液压系统的运动。

液压阀通常由阀体、阀芯和操作机构等部分组成。

根据液压系统的需求，液压系统可能会有多个液压阀，用于实现不同的控制功能。

3.4. 液压油箱液压油箱是液压系统的储液装置，它用于存储液压系统所需的液压油。

液压油箱通常由油箱本体、滤油器和油箱盖等部分构成。

液压油箱还可以具备冷却系统，用于控制液压油的温度，以确保液压系统的稳定工作。

4. 系统工作流程汽车起重机液压系统的工作流程如下：4.1. 系统启动：当起重机启动时，液压泵开始工作，产生液体压力。

液压起重机的原理
液压起重机是一种通过流体（通常是液体）来传递力量并达到升降重物的机械装置，这种重型机械不仅可升降重物，还能在一定的范围内做高低调整。

液压起重机的原理就是利用压力的变化，对装置内部的液体（通常是油）产生压力，从而推动起重机各部分运转起来。

液压起重机的原理分为三步：
第一步，压力产生。

使用液压起重机前，首先得确保其内部压力达到起重要求。

在液压系统中，主要的压力产生设备是泵，泵将被驱动（如电机或发动机）转动，并从液池或液体储罐中将液体吸入，通过压力差将液体送入集中管路。

第二步，液压执行器传动。

液压起重机的执行机构主要由液压马达、液压缸及阀门等组成。

液压马达经过油路连至力量提供点（如发动机），通过液压从而驱动液压起重机的起重臂运动。

液压缸则可以增加施力和传动作用，从而完成升降任务。

第三步，控制与调整。

液压系统中的阀门主要用来控制液压系统的流量、压力等，从而实现液压起重机的精确控制。

液压起重机的工作过程中需要保持液体流动稳定，确保液压执行器的精确定位与力量的控制。

此外，液压起重机的操作人员还通过监视仪器观察液压起重机的性能，通过调整控制器来对液压执行器进行调整。

通过以上三步骤，液压起重机便能实现重物的升降。

液压起重机凭借其巨大的力量和控制精度，被广泛应用于航运、港口、电力等领域，可以有效提高重型物品的升降和运输效率。

液压起重机的原理简单易懂，但是涉及到多种机械、液压和电气系统的协调运作，需要专业技术人员进行维护和保养，确保液压起重机的持续稳定运行。
