建筑幕墙物理性能检测

建筑幕墙检测方案1 检测方案目的本检测方案是为了规范建筑幕墙气密性能、水密性能、抗风压性能、层间变形性能的检测。

2 适用范围本检测方案适用于以玻璃、石材、金属板、人造板材为饰面材料的构件式幕墙、单元式幕墙、双层幕墙，还适用于全玻璃幕墙、点支撑玻璃幕墙。

3 编制依据GB/T 20186-2007《建筑幕墙》GB/T 15227-2019《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 18250-2015《建筑幕墙层间变形性能分级及检测方法》4 使用设备幕墙物理综合性能检测设备。

5 试验方法5.1 检测原理将足尺试件安装在压力箱上，利用供压装置使试件两侧形成稳定压力差或按照一定周期波动的压力差，模拟试件受到不同风荷载作用时的状态，检测在此状态下的试件阻止空气渗透的能力和承受允许变形的能力，即气密性能检测和抗风压性能检测。

在施压的同时向试件室外侧淋水，模拟试件受到风雨同时作用时阻止雨水向室内侧渗漏的能力，即水密性能检测。

通过静力加载装置，模拟主体结构受地震、风荷载等作用时产生的X轴、Y轴、Z轴或组合位移变形，使幕墙试件产生低周反复运动，以检测幕墙对层间变形的承受能力。

5.2 检验人员所有检验人员均为持证上岗人员。

5.3 检验前准备5.3.1 检查管路连接处螺栓有无松动。

5.3.2 水箱中应注满水。

5.3.3 其它各处应无异常现象。

5.3.4 按国标要求选取试件，并将试件装卡在静压箱上。

5.3.5 系统通电，预热30分钟后方可进行试验。

5.4 检测程序5.4.1 气密性能检测5.4.1.1 检测前准备：检测前，应将试件可开启部分启闭不少于5次，最后关紧。

5.4.1.2 检测程序：定级检测加压顺序见图：当工程对气密性能检测压力有要求时，检测压力可根据工程设计要求的压力进行加压，检测加压顺序如图：5.4.1.3 预备加压：在正压预备加压前，将试件上所有可开启部分启闭5次，最后关紧。

在正、负压检测前分别施加三个压力脉冲。

幕墙检测方案第1篇幕墙检测方案一、项目背景随着我国城市化进程的加快，高层建筑日益增多，幕墙作为现代建筑的外围护结构，其安全性、耐久性及功能性对建筑物的整体性能具有重要影响。

为确保幕墙工程的质量，降低幕墙使用过程中的安全隐患，特制定本幕墙检测方案。

二、检测目的1. 评估幕墙的安全性能，确保幕墙结构安全可靠；2. 评估幕墙的物理性能，保证幕墙满足设计要求；3. 检验幕墙施工质量，提高幕墙使用寿命；4. 为幕墙维护保养提供科学依据。

三、检测依据1. 《建筑幕墙工程技术规范》（JGJ102-2003）；2. 《建筑幕墙检测技术规程》（JGJ/T 139-2001）；3. 《建筑节能设计标准》（GB 50189-2015）；4. 《建筑工程施工质量验收统一标准》（GB 50300-2013）；5. 幕墙设计文件及施工图纸。

四、检测内容1. 幕墙安全性检测：（1）结构承载力及稳定性；（2）连接件及附件的强度及可靠性；（3）密封性能；（4）抗风压性能；（5）防火性能。

2. 幕墙物理性能检测：（1）气密性能；（2）水密性能；（3）保温性能；（4）隔声性能。

3. 幕墙施工质量检测：（1）幕墙面板及骨架安装质量；（2）密封胶条及密封胶施工质量；（3）防火、保温层施工质量；（4）防雷接地系统施工质量。

五、检测方法1. 实地勘察：对幕墙工程进行现场勘察，了解幕墙的施工工艺、材料、结构形式等基本情况；2. 检测仪器设备：采用专业检测仪器设备进行幕墙性能检测，如压力计、气密性检测仪、水密性检测仪等；3. 检测样品：从施工现场随机抽取幕墙构件进行实验室检测；4. 数据分析：对检测数据进行整理分析，评估幕墙性能是否满足设计及规范要求。

六、检测流程1. 制定检测方案：根据幕墙工程特点，制定详细的检测方案；2. 现场检测：按照检测方案，对幕墙进行现场检测；3. 实验室检测：将现场抽取的样品送至实验室进行检测；4. 数据分析：对现场检测和实验室检测数据进行整理分析；5. 撰写检测报告：根据检测结果，撰写幕墙检测报告；6. 提交报告：将检测报告提交给委托方及相关监管部门。

建筑幕墙的‎物理性能(四性)幕墙的物理‎性能等级是‎依据最新《建筑幕墙》GB/T2108‎6-2007按‎照建筑物所‎在的地区的‎地理、气候条件、建筑物高度‎、体型和环境‎以及建筑物‎的重要性等‎选定的，性能测试样‎板：按照中国G ‎B/T 21086‎-2007、GB/T1522‎6、GB/T1522‎7、GB/T1522‎8、 GB/T1825‎0及国际A ‎S TME2‎83、ASTME ‎331、AAMA5‎01.1、ASTME ‎330测试‎方法标准执‎行。

1.风压变形性‎能本工程幕墙‎的风压变形‎性能等级3‎级按GB/T2108‎6-2007的‎规定，风压变形性‎能分9级，如下表：建筑幕墙抗‎风压性能分‎级表中P3为‎风荷载标准‎值，其含义是在‎P 3作用下‎，幕墙主要受‎力杆件(铝型材)的相对挠度‎值不应大于‎L /180（L —杆件长度）及20mm ‎中的小值。

在幕墙主要‎受力杆件的‎设计计算中‎，还需考虑与‎风压标准值‎对应的设计‎值，并考虑与地‎震（温度）等作用的组‎合，在这些组合‎作用下，幕墙主要受‎力杆件的最‎大应力不得‎大于材料的‎设计强度值‎。

所以，确定幕墙风‎压变形指标‎的关键数值‎是风荷载标‎准值。

其计算如下‎：本项目转角‎墙面的最大‎风荷载标准‎值为2.33KN/㎡,该值对应的‎风压变形性‎能等级，我司所设计‎的幕墙均完‎全能满足。

2、雨水渗漏性‎能本工程幕墙‎的雨水渗漏‎性能等级为‎3级根据GB/T2108‎6-2007的‎规定，雨水渗漏性‎能按下表分‎5级。

建筑幕墙水‎密性能分级‎在《建筑幕墙》GB –T2108‎6-2007中‎5.1.2.1条规定玻‎璃幕墙的水‎密性设计值‎P =1000μ‎z μcW0‎。

本工程所在‎的城市的基‎本风压为0‎.55 kN/㎡，风压高度变‎化系数为1‎.67，风力系数可‎取1.2，最后得P=1100P ‎a 。

3、空气渗透性‎能本工程幕墙‎的空气渗透‎性能等级为‎3级在标准状态‎下，压力差为1‎0Pa 的空‎气渗透量q ‎为分级依据‎，其分级指标‎应符合下表‎规定。

一、检测目幕墙组件进场时, 按照有关规范及文献规定对其构造单元进行气密性能、水密性能、抗风压性能及平面变形性能检测, 掌握其质量状况, 为施工及验收提供根据。

二、检测根据1.检测合同；2.设计图纸；3.《建筑幕墙》（GB/T 21086-）4.《建筑幕墙气密、水密、抗风压性能分级及检测办法》（GB/T 15227-）5.《建筑幕墙层间变形性能分级及检测办法》（GB/T 18256-）6.其她有关资料及文献。

三、检测设备MQW609型建筑幕墙检测设备（尺寸: 8500mm×2500mm×1mm）1.风压测试范畴: -10kPa～10kPa测量精度：0.5%, 全量程精度不低于2%;动风压波动范畴: ±2500Pa2.空气流量测试范畴: 0～1500m3/h 精度: 1.5%3.淋水量测试范畴: 400～40000L/h (3～5L/m2.min) 精度: 2.5级4.面法线位移测试范畴: 0～50mm ,精度: 0.01mm5、平面变形检测:测控范畴: ±120mm,精度: ±0.01mm6.设备消耗功率:1～30kW四、抽样办法相似设计、材料、工艺和施工条件幕墙工程500～1000m2应划分为一种检测批, 局限性500m2也应划分为一种检查批。

五、检测过程幕墙物理性能分为气密性能、水密性能、抗风压性能及层间变形（平面变形）性能检测四项, 抗风压性能分为P1.P2.P3三个阶段, 层间变形性能暂时只考虑平面变形, 故正式实验顺序按照①气密性能、②抗风压P1.③水密性能、④重复加压P2.⑤安全性检测P3.⑥平面变形性能六个阶段依次进行。

一）气密性能1.幕墙试件气密性能, 检测100Pa压力差作用下可启动某些单位缝长空气渗入量和整体幕墙试件（含可启动某些）单位面积空气渗入量。

2.试件规定1）试件规格、型号和材料等应与生产厂家所提供图样一致, 试件安装应符合设计规定, 不得加设任何特殊附件或采用其她办法, 试件应干燥。

幕墙工程都做哪些试验方案一、引言幕墙是一种由金属、玻璃和其他材料构成的建筑外墙，被广泛应用于高层建筑的外立面装饰和保温隔热。

为了确保幕墙的安全性和耐久性，需要进行一系列的试验来检测和评估其质量和性能。

本文将系统地介绍幕墙工程中的试验方案，包括幕墙材料的物理性能试验、整体组件的力学性能试验、幕墙系统的气密性和水密性试验等内容。

二、幕墙材料的物理性能试验1. 铝合金材料的拉伸试验：通过拉伸试验来评估铝合金的材料强度和延展性，以确保其符合设计要求。

2. 玻璃材料的抗压试验：通过抗压试验来评估玻璃的抗风压性能，以确保其可以承受风载荷。

3. 硅胶密封条的老化试验：通过老化试验来评估硅胶密封条的抗老化性能，以确保其在使用寿命内不会出现老化断裂。

三、整体组件的力学性能试验1. 幕墙承重构件的抗弯试验：通过抗弯试验来评估幕墙承重构件的承载能力，以确保其能够承受设计荷载。

2. 玻璃幕墙的抗风压试验：通过抗风压试验来评估玻璃幕墙的抗风性能，以确保其可以承受风载荷。

3. 幕墙组件的耐久性试验：通过耐久性试验来评估幕墙组件的使用寿命，以确保其在使用过程中不会出现腐蚀和老化。

四、幕墙系统的气密性和水密性试验1. 气密性试验：通过气密性试验来评估幕墙系统的气密性能，以确保其在使用过程中不会出现漏风现象。

2. 水密性试验：通过水密性试验来评估幕墙系统的水密性能，以确保其可以有效地防止雨水渗透。

五、其他试验1. 广告牌试验：对底层幕墙的扭转和挤压变形试验，进行静力计算分析出力学特性和有限元法计算分析等2. 用一种无机高分子水泥苯砜涂料，对铝塑板幕墙用胶和密封胶是否能得到较长期的离子破裂力的比较性能3. 彷徨强度试验，这是影响整个工程失败或成功的重要因素。

对密封胶应力-应变特性性能试验，在进行总和变形试验的基础上，进一步完成应力-应变特性的试验六、结语幕墙工程的试验方案主要是为了评估幕墙材料和系统的性能，确保其符合设计要求并能够安全可靠地使用。

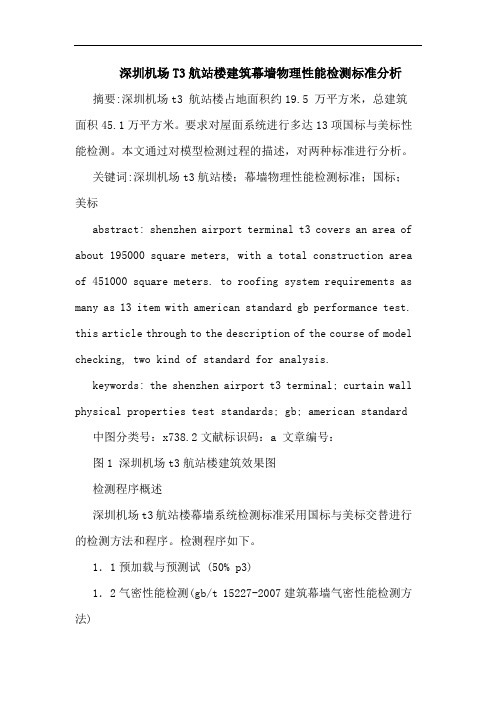

深圳机场T3航站楼建筑幕墙物理性能检测标准分析摘要:深圳机场t3 航站楼占地面积约19.5 万平方米，总建筑面积45.1万平方米。

要求对屋面系统进行多达13项国标与美标性能检测。

本文通过对模型检测过程的描述，对两种标准进行分析。

关键词:深圳机场t3航站楼；幕墙物理性能检测标准；国标；美标abstract: shenzhen airport terminal t3 covers an area of about 195000 square meters, with a total construction area of 451000 square meters. to roofing system requirements as many as 13 item with american standard gb performance test. this article through to the description of the course of model checking, two kind of standard for analysis.keywords: the shenzhen airport t3 terminal; curtain wall physical properties test standards; gb; american standard 中图分类号：x738.2文献标识码：a 文章编号：图1 深圳机场t3航站楼建筑效果图检测程序概述深圳机场t3航站楼幕墙系统检测标准采用国标与美标交替进行的检测方法和程序。

检测程序如下。

1．1预加载与预测试 (50% p3)1．2气密性能检测(gb/t 15227-2007建筑幕墙气密性能检测方法)1．3水密性能检测(波动加压法)(gb/t 15227-2007建筑幕墙气密性能检测方法)1．4水密性能检测(动态)(aama 501.1-05动态风压下雨水渗漏性能检测方法)1．5抗风压性能检测(gb/t 15227-2007建筑幕墙抗风压性能检测方法)1．6竖向变形检测(沿z轴方向) (aama 501.4-05)1．7水密性能检测(静态)(astm e331-00稳定加压雨水渗漏性能检测方法)1．8水平变形检测(沿x轴方向) (aama 501.4-05)1．9重复水密性能检测(静态)(astm e331-00稳定加压雨水渗漏性能检测方法)1．10水平变形检测(沿y轴方向向) (aama 501.4-05)1．11重复水密性能检测(静态)(astm e331-00稳定加压雨水渗漏性能检测方法)1．12平面内变形性能检测(gb/t18250-2000建筑幕墙平面内变形性能检测方法)1．13150%的p3作用下的结构安全性能检测(astm e330-02) 2．检测模型概述选取主楼屋面檐口与蜂巢幕墙相交位置屋面系统，模型平面尺寸为5911x8586(mm)。

可见光透射比
遮阳系数
50×50（mm）3块/组
（中空玻璃要求6块/组：两面玻璃各3块）
石材
弯曲强度、
压缩强度
（各两性）
每组包含：50×50（mm）20块；
（10厚度+50）mm×100（mm）10块
铝合金
型材
拉伸强度、
抗剪强度
由型材上截取100mm长
20根/组
型钢
拉伸、弯曲
由型钢上截取
长一根：（450×50）mm
幕墙四性设计要求及试验图纸（或施工图纸）
结构胶
相容性、
剥离性能、
拉伸粘结强度
5支/组，（附配件胶条、型材2m，玻璃75×50（mm）20块）
玻璃密封胶
拉伸粘结强度
5支/组
石材密封胶
耐污染性
5支/组
石材干挂胶
压剪粘结强度
A、B组分各一桶/组
玻璃
露点
510×360（mm）中空玻璃成品20块为ቤተ መጻሕፍቲ ባይዱ组（实验室内检测）

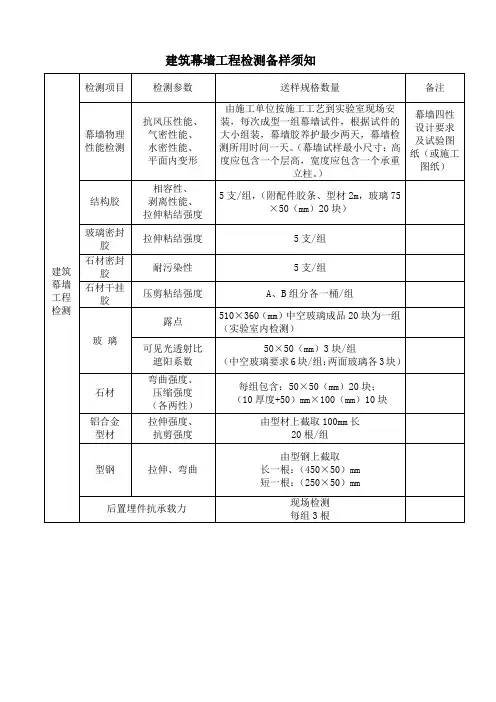

建筑幕墙工程检测备样须知
建筑幕墙工程检测
检测项目
检测参数
送样规格数量
备注
幕墙物理性能检测
抗风压性能、
气密性能、
水密性能、
平面内变形
由施工单位按施工工艺到实验室现场安装，每次成型一组幕墙试件，根据试件的大小组装，幕墙胶养护最少两天，幕墙检测所用时间一天。（幕墙试样最小尺寸：高度应包含一个层高，宽度应包含一个承重立柱。）
短一根：（250×50）mm
后置埋件抗承载力
现场检测
每组3根

成都产品质量检验研究院建材中心文件（内控）现行标准：GB/T 21086-2007 《建筑幕墙》GB/T 15227-2007 《建筑幕墙气密、水密、抗风压性能检测方法》；GB/T 18250-2000 《建筑幕墙平面内变形性能检测方法》。

检测能力：气密性能、水密性能、抗风压性能、平面内变形性能。

我单位现有建筑幕墙“四性”检验项目均为实验室检测。

平面内变形性能检测采用仲裁法“连续平行四边形法”。

检测设备：建筑幕墙、门窗物理性能综合检测设备北京建筑科学院物理研究所天昊公司生产一、检测产品类型范围1、适用于以玻璃、石材、金属板、人造板为饰面材料的构件式幕墙、单元式幕墙、双层幕墙，还适用于全玻璃幕墙、点支撑玻璃幕墙。

采光顶、金属屋面、装饰性幕墙和其它建筑幕墙可参照使用。

2、不适用于混凝土板幕墙、面板直接粘贴在主体结构的外墙装饰系统，也不适用于无支承框架结构的外墙干挂系统。

3、检测对象只限于幕墙试件本身，不涉及幕墙与其他结构之间的接缝部位。

4、我公司实验室检检洞口尺寸为宽度4000mm×高度6000mm，受测对象应小于此尺寸。

若受测对象支承结构跨距大于5500mm时，须与实验室提前沟通并确定安装可行性。

二、幕墙“四性”检测试件要求1、试件的类型、规格尺寸和材料等应与生产单位所提供图样一致，试件的安装应符合设计要求，不得加设任何特殊附件或采取其他措施，试件应干燥。

2、试件应有足够的尺寸和配置，代表典型部分的性能。

3、试件必须包括典型的垂直接缝和水平接缝。

试件的组装、安装方向和受力状况应和实际相符。

4、构件式幕墙试件宽度至少应包括一个承受设计荷载的典型垂直承力构件。

试件高度最少应包括一个层高，并在垂直方向上要有两处或两处以上和承重结构相连接。

试件的组装和安装时的受力状况应和实际使用相符。

5、单元式幕墙试件应至少有一个与实际工程相符的典型十字接缝，并应有一个完整单元的四边形成与实际工程相同的接缝。

6、全玻璃幕墙试件应有一个完整跨距高度，宽度应至少有两个完整的玻璃宽度或3个玻璃肋。

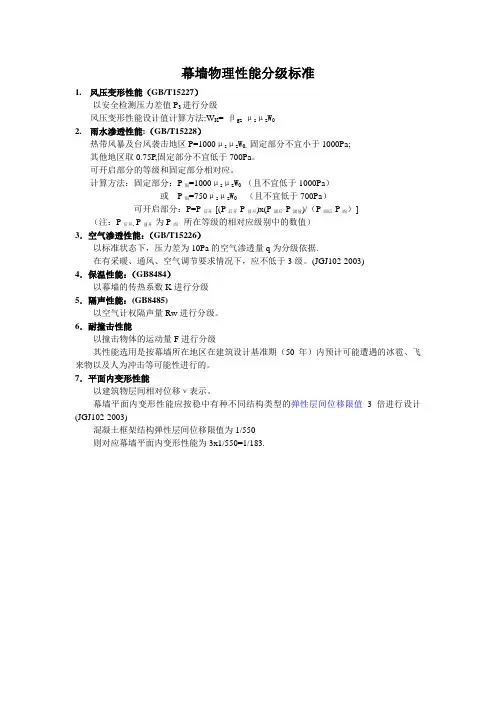

幕墙物理性能分级标准
1.风压变形性能（GB/T15227）
以安全检测压力差值P3进行分级
风压变形性能设计值计算方法:W K= βgz μsμz W0
2.雨水渗透性能:（GB/T15228）
热带风暴及台风袭击地区P=1000μsμz W0, 固定部分不宜小于1000Pa;
其他地区取0.75P,固定部分不宜低于700Pa。

可开启部分的等级和固定部分相对应。

计算方法：固定部分：P固=1000μsμz W0 （且不宜低于1000Pa）
或P固=750μsμz W0 （且不宜低于700Pa）
可开启部分：P=P后开-[(P后开-P前开)x(P固后-P固前)/（P固后-P固）] （注：P后开, P前开为P固所在等级的相对应级别中的数值）
3．空气渗透性能：（GB/T15226）
以标准状态下，压力差为10Pa的空气渗透量q为分级依据.
在有采暖、通风、空气调节要求情况下，应不低于3级。

(JGJ102-2003)
4．保温性能：（GB8484）
以幕墙的传热系数K进行分级
5．隔声性能：(GB8485)
以空气计权隔声量Rw进行分级。

6．耐撞击性能
以撞击物体的运动量F进行分级
其性能选用是按幕墙所在地区在建筑设计基准期（50年）内预计可能遭遇的冰雹、飞来物以及人为冲击等可能性进行的。

7．平面内变形性能
以建筑物层间相对位移ν表示。

幕墙平面内变形性能应按稳中有种不同结构类型的弹性层间位移限值3倍进行设计(JGJ102-2003)
混凝土框架结构弹性层间位移限值为1/550
则对应幕墙平面内变形性能为3x1/550=1/183.。

幕墙的性能检测试验方案幕墙是建筑外墙的装饰性和保护性构筑物，其性能检测是确保幕墙系统质量的重要环节。

下面将介绍一个适用于幕墙性能检测的方案，包括幕墙结构、气密性、水密性和抗风压性能的检测项目。

一、幕墙结构检测1.幕墙安装质量检测：采用视觉检测法对幕墙进行外观检查，检查幕墙安装是否平整、完整、无裂缝、无松动等情况。

2.幕墙材料检测：对幕墙所使用的材料进行物理和化学性能检测，包括材料的强度、硬度、燃烧性能等。

二、幕墙气密性检测1.气密性试验：通过气密性试验仪对已安装的幕墙进行检测，检测幕墙与建筑墙体之间是否存在漏风、漏气现象。

2.气密性参数检测：通过测量建筑外墙的气流量和风速，计算出气密性指标，如气密性等级和风压等级。

三、幕墙水密性检测1.水洞试验：创建水箱和水喷头进行模拟降雨试验，检测幕墙的水密性能，包括幕墙表面的渗水、渗漏情况。

2.雨水排放检测：对幕墙的雨水收集系统进行检测，确保排放通畅、无堵塞等情况。

四、幕墙抗风压性能检测1.风洞试验：在风洞中模拟不同风速的情况，通过对幕墙系统的压力和位移进行测量，得出其抗风性能参数，如抗风压等级。

2.数值模拟分析：采用计算流体力学（CFD）等数值模拟方法，模拟幕墙在不同风速下的应力分布和变形情况，预测其抗风能力。

五、其他性能检测1.热性能检测：对幕墙系统进行热传导测试，评估其隔热性能和节能性能。

2.声学性能检测：测量幕墙系统的声传递损失，评估其隔音效果。

在幕墙性能检测中，应根据不同材料、结构和设计要求来选择相应的检测方法和仪器设备。

同时，为了保证检测结果的准确性和可靠性，应严格按照相关标准和规范进行检测，并委托具备资质和经验的专业检测机构进行检测。

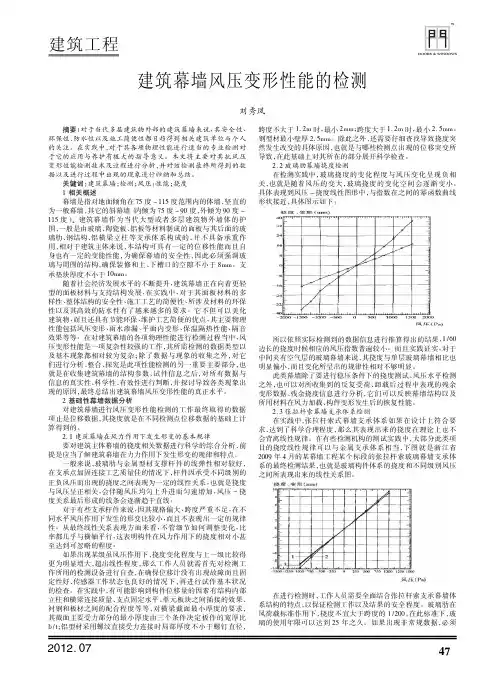

建筑工程建筑幕墙风压变形性能的检测刘秀凤摘要：对于当代多层建筑物外部的建筑幕墙来说，其安全性、环保性、防水性以及施工简便性都日趋得到相关建筑单位与个人的关注。

在实践中，对于其各项物理性能进行适当的专业检测对于它的应用与养护有极大的指导意义。

本文将主要对其抗风压变形性能检测技术及过程进行分析，并对该检测最终所得到的数据以及进行过程中出现的现象进行归纳和总结。

关键词：建筑幕墙；检测；风压：性能；挠度1相关概述幕墙是指对地面倾角在75度－115度范围内的体墙，坚直的为一般幕墙，其它的斜幕墙（内倾为75度－90度，外倾为90度－115度）。

建筑幕墙作为当代大型或者多层建筑物外墙体的护围，一般是由玻璃、陶瓷板、铝板等材料制成的面板与其后面的玻璃肋、钢结构、铝横梁立柱等支承体系构成的，并不具备承重作用，相对于建筑主体来说，本结构可具有一定的位移性能而且自身也有一定的变能性能，为确保幕墙的安全性，因此必须强调玻璃与周围的结构，确保装修和上、下槽口的空隙不小于8mm。

支承垫块厚度不小于10mm。

随着社会经济发展水平的不断提升，建筑幕墙正在向着更轻型的面板材料与支持结构发展，在实践中，对于其面板材料的多样性、整体结构的安全性、施工工艺的简便性、所涉及材料的环保性以及其高效的防水性有了越来越多的要求。

它不但可以美化建筑物，而且还具有节能环保、维护工艺简便的优点，其主要物理性能包括风压变形、雨水渗漏、平面内变形、保温隔热性能、隔音效果等等。

在对建筑幕墙的各项物理性能进行检测过程当中，风压变形性能是一项复杂性较强的工作，其所需检测的数据类型以及基本现象都相对较为复杂；除了数据与现象的收集之外，对它们进行分析、整合、探究是此项性能检测的另一重要主要部分，也就是在收集建筑幕墙的结构参数、试件信息之后，对所有数据与信息的真实性、科学性、有效性进行判断，并探讨导致各类现象出现的原因，最终总结出建筑幕墙风压变形性能的真正水平。

2基础性幕墙数据分析对建筑幕墙进行风压变形性能检测的工作最终取得的数据项止是位移数据，其挠度就是在不同检测点位移数据的基础上计算得到的。

(一)幕墙的性能检测试验方案为确保施工质量、本着对业主负责的精神，除选材上采取好中选优的原则外，同时制定完备的试验检测方案，从技术上给予保证。

我公司在获得业主确认、进场后即进行下列各项检测、试验工作：(1)现场试验1.1、防雷接地电阻测试地点、测试机构：工地现场，国家认定的防雷设施检测机构测试目的：测试幕墙自身接地电阻是否达到设计要求。

1.2、连接件的承载力检验检验方式：送样检验检验地点、机构：国家认定的建筑幕墙质量检测中心。

检验目的：检验焊缝的抗拉、抗剪强度是否达到设计要求。

检验各连接件抗拉、抗剪强度是否达到设计要求。

结果：查检验报告(2)玻璃幕墙检测试验主要项目进场施工之前，需对幕墙进行三项性能试验。

幕墙三项性能试验需在业主及政府认可的测试机构进行。

我司提供的测试机构及地点仅供业主参考，最后需业主确认。

2.1试验机构及地点我司将聘请国家级试验机构承担试验工作，并在实验前将其资质等详细资料报请业主确定批准。

本工程试验中心待与业主协商确定。

2. 2试验资料及样板试验样板制作前，将详细资料报请业主或业主制定的设计部门或监理公司批准。

批准后，我司将在30天内制作装配完试验板块，并安全完好运至试验地点，并测试完毕。

试验样板是幕墙设计中具有代表性的一部分，其结构、装配、材料选用、受荷载条件及施工安装等细节足以涵盖工程之全貌。

样件的结构、安装及外括尺寸将由试验样板之节点图、装配图、分格图给出，样板之理论受荷及持荷能力将由设计计算书给出。

在实验样板运抵试验地点后，即可进行三性能试验，其程序为样板拼装、检查确认、试验检测。

测试时，可请业主、监理等有关人士到场监测。

实验完毕后，试验单位将在一周内出具试验报告。

实验报告经主及有关部门确认后，方可进行幕墙的加工及施工。

2.3幕墙三项性能试验检测依据2.3.1幕墙的抗风压变形性能试验检测方法依据GB/T15227-94W建筑幕墙风压变形性能检测方法N进行。

检测标准依据GB/T5225-94W建筑幕墙物理性能分级五。

建筑幕墙性能检测方法及常见问题研究摘要：上世纪80年代中期，国外就有一些发达国家在外围结构施工中应用了建筑幕墙。

要想保证建筑幕墙充分满足使用需求，应对其性能实施严格的检测工作。

本文分析了建筑幕墙质量影响因素，介绍了建筑幕墙性能检测方法，以期为有关人士提供参考和借鉴。

关键词：建筑幕墙；性能检测；方法；常见问题前言：建筑幕墙具有诸多优势，如施工工艺简单、施工周期短、采光条件优良等等，因此，被广泛用于建筑工程建设施工中。

但受材料质量、设计、施工安全等因素的影响，建筑幕墙会存在一定的问题。

对此，有必要开展建筑幕墙性能方面的检测工作，结合工程实际情况，选择科学、合理的检测方法与技术，提高建筑幕墙质量，确保后期使用安全。

1建筑幕墙质量影响因素1.1材料质量在进行幕墙材料的选择时，要严格按照规范要求进行。

同时，应要求相应的生产厂家提供产品合格证明。

但是，具体施工中往往会忽略材料质量的管理。

例如，一些幕墙结构中，开启窗执手以及窗撑等配件，其质量根本达不到规范要求。

因而，在进行风压变形监测工作时，经常会出现受拉破坏与受剪破坏等问题，同时玻璃幕墙还存在着破碎的风险。

1.2 设计近年来，随着我国城市化进程的快速推进，建规模及数量日渐扩大。

建筑工程设计中，若没有对幕墙设计环境做好计算和规划，将会引发一些列幕墙质量问题。

1.竖框设计中，未设置伸缩缝，在风压影响条件下，会出现不同程度的变形，特别对于玻璃幕墙而言，其骨架会发生严重的变形；2.对建筑幕墙结构进行分析时，如果不能对传力节点受力情况进行认真核算，也会导致质量问题发生。

通常情况，设计人员会过于注重幕墙横梁、面板和立柱等构造的刚度与强度计算，往往忽视系统性设计环节。

如此，将会引发压板螺栓或镶板脱落等问题，对幕墙结构的使用造成十分不利的影响。

1.3施工安装建筑施工安全人员和施工中使用的工艺、流程及方案均会影响幕墙施工整体质量及后期使用效果。

总体来说，致使建筑幕墙性能不合格的原因有以下几方面：1.在负风压影响下，建筑幕墙压块间距过大或过小，会使整个面板发生脱落，或者导致压块变形；2.窗框安装时，若无法对四个角拼缝进行有效密封，会导致幕墙性能不达标。

（二）、幕墙四项物理性能的计算
如招标文件中对幕墙的四项物理性能的检测级别有规定，则四项物理性能的级别应为招标
文件中规定的级别；如招标文件中没有相应规定，则四项物理性能的级别需按照下面的方法计
算确定。
玻璃幕墙的性能设计应根据建筑物的类别、高度、体型以及建筑物所在的地理位置、气候、
环境等条件进行确定。
1、 气密性能（引自《建筑幕墙》GB/T 21086-2007）
第一部分 幕墙四性试验设计
一、设计参考标准
《玻璃幕墙工程技术规范》JGJ 102-2003；
《建筑幕墙》GB/T 21086-2007；
《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 15227-2007；
《建筑幕墙平面内变形性能检测方法》GB/T 18250-2000；
其它相应地方标准。
注：《建筑幕墙》GB/T 21086-2007 取代《建筑幕墙物理性能分级》GB/T 15225-94，《建
分级代号
1
2
分级指标值γ γ＜1/300
1/300 ≤ γ ＜
1/200
注：表中分级指标为建筑幕墙层间位移角。
3 1/200 ≤ γ ＜ 1/150
4 1/150 ≤ γ ＜ 1/100
5 γ≥1/100
三、幕墙四性试验专项要求（引自《玻璃幕墙工程技术规范》JGJ 102-2003）
1、玻璃幕墙的性能检测，应由国家认可的检测机构实施。检测试件的材质、构造、安装施
P=1000μZμcwO
式中 P——水密性能指标，单位：Pa； μZ——风压高度变化系数，应按《建筑结构荷载规范》GB50009 的有关规定采用； μc——风力系数，可取 1.2；
wO——基本风压（kN/m2），应按《建筑结构荷载规范》GB50009 的有关规定采用。

附表一：玻璃幕墙建筑用硅酮结构（耐候）密封胶 GB16776-2005需要提供的原材料：一、相容性试验；(检测时间38天)1、试验用胶 1支2、参照用胶（无色或者浅色） 1支3、玻璃 75×50×（厚度按现场用玻璃实际尺寸）mm 8块4、胶条、泡沫棒各1m二、剥离粘结性能试验；(检测时间38天)1、玻璃 150×75× mm 4块2、铝型材长150mm的付框 4块附表二：石材幕墙一、石材密封胶的污染性试验；(检测时间50天)石材75×25×（厚度）mm 24块二、石材密封胶相容性、粘结性试验(检测时间30天)1、石材 150×75× mm 4块2、泡沫棒1m三、AB干挂石材幕墙用环氧胶粘剂(检测时间30天)石材50×30×（厚度）mm 45块备注：以上材料必须提供生产厂家、型号规格、代表批量等技术资料。

附表三：一、铝型材检测；350mm 2根1、力学性能：2、表面硬度3、镀膜厚度二、钢材力学性能检测；400mm 3根三、化学螺栓、膨胀螺栓检测；1、抗剪性能3根2、抗拉性能3根四、石材抗折检测；长度=10×（厚度）＋50 mm宽度=100 mm 共10块石材抗压检测：50×50×50（mm） 10块五、石材放射物质检测；2份3公斤六、铝塑板、铝板的物理性能检测；1平方米1、180º剥离强度2、铝皮厚度七、植钢筋现场拉拔检测：3‰不少于3支备注：以上材料必须提供生产厂家、型号规格、代表批量等技术资料。

附表四：建筑幕墙物理性能检测：（中心检测设备尺寸3.3×4.6）1、风压变形性能；2、雨水渗透性能；3、空气渗透性能；4、平面内变形性能；5、节能保温性能；幕墙的物理性能检测需要在我们中心的试验装置上，安装一个幕墙单元，这个幕墙单元的大小要根据设计图纸上的要求，基本上是：高度有一层楼高，板块中间有一个主龙骨做分格，呈一个田字形，当然，如果玻璃或石材尺寸较小，也要多取几块玻璃（或石材）。

发布部门: 海南省发布文号: 琼发改收费[2004]1301号海南省幕墙门窗产品质量监督检验站：报来《关于继续执行琼计价管[2002]705号文件和重新核发收费许可证申请》收悉，你站试行我局琼计价管[2002]705号文规定标准期满，经研究，现重新核定你站建筑幕墙和门窗物理性能检测服务收费标准如下：一、鉴于目前我省建筑幕墙和门窗产品质量检测检验尚未具备市场竞争条件，此检测服务收费实行政府定价管理，具体标准按《建筑幕墙、门窗物理性能检测收费项目和标准表》（见附表）执行。

对党、政机关办公楼和国家兴办的学校、医院、民政福利单位的幕墙、门窗检测，按照上述标准的70%收取。

向委托人收取检测费，可在确定委托关系后预收全部或部分费用。

二、你站实施服务并收费，应与委托人签订委托合同书，合同应载明服务内容及收费标准，严格按照国家建筑幕墙和建筑外门窗物理性能标准规范进行检测，切实提供质价相符的服务。

三、你站必须按规定到省价格主管部门办理收费许可证变更手续，应在收费场所显著位置公布服务项目、内容和收费标准，自觉接受价格主管部门的监督检查。

本收费标准自发文之日起执行。

海南省物价局琼计价管[2002]705号文同时废止.附表：建筑幕墙、门窗物理性能检测收费项目和标准表二○○四年七月二十日建筑幕墙、门窗物理性能检测收费项目和标准表序号收费项目计算单位收费标准备注一、建筑幕墙物理性能检测（一）按照国家建筑幕墙物理性能标准规范，进行专业技术检测。

（二）第4、5两项为特约检测项目，不得强制检测并收费。

（三）第7项为超期占用设备收费，即从送检单位开始使用设备之日起计算，10日内免收费用，超期使用按本项标准收费。

1 风压变形性能检测元/m2 4502 雨水渗漏性能检测元/m2 4003 空气渗漏性能检测元/m2 2304 平面内变形性能检测元/m2 4505 破坏性能检测元/m2 33006 设备调整元/m2 1507 设备占用费元/m2天 200二、建筑门窗物理性能检测按照国家建筑外门窗物理性能标准规范进行专业技术检测1 抗风压性能检测元/m2 2802 水密性能检测元/m2 2003 气密性能检测元/m2 1204 设备改装调整元/m2 400。
