目录课程设计任务书 (3)1 电气主接线设计 (6)1.1 主接线设计要求 (6)1.2 主接线基本接线方式 (7)1.3 主接线的接线方案确定 (12)2 主变压器选择 (16)2.1 主变压器的选择原则 (16)2.2 主变压器台数的选择 (16)2.3 主变压器容量的选择 (17)3 短路电流计算 (20)3.1 概述 (20)3.2 短路电流计算目的 (20)3.3 短路电流计算基本假设 (20)3.4 各元件电抗标么值计算 (21)3.4.1 各电气元件标幺值的计算 (21)3.4.2 线路标幺电抗总图及化简图 (21)3.5 系统最大运行方式下短路电流计算 (23)3.5.1最大最小运行方式的含义 (23)3.5.2 220KV侧短路计算 (23)3.5.3 110KV侧短路计算 (25)3.5.4 10KV侧短路计算 (27)4 主要电气设备选择 (30)4.1 概述 (30)4.1.1 按正常工作条件选电气设备 (30)4.1.2 按短路状态进行校验 (31)4.2 高压断路器的选择 (32)4.2.1 220KV侧断路器的选择 (33)4.2.1 110KV侧断路器的选择 (34)4.2.2 10KV侧断路器的选择 (35)4.3 隔离开关的选择 (36)4.3.1 220KV侧隔离开关的选择 (37)4.3.1 110KV侧隔离开关的选择 (38)4.3.2 10KV侧隔离开关的选择 (39)4．4 母线的选择 (40)4.4.1 220KV侧母线的选择 (41)4.4.1 110KV侧母线的选择 (42)4.4.2 10KV侧母线的选择 (43)4.5 互感器的选择 (49)4.5.1 电流互感器选择依据 (50)4.5.2 电流互感器的选择 (51)4.5.3电压互感器的选择依据 (54)4.5.4电压互感器选择 (55)5 防雷及接地体设计 (57)5.1 概述 (57)5.2防雷保护的设计 (57)5.3 接地装置的设计 (58)5.4 主变压器中性点间隙保护 (58)5.5 变电所防雷设计 (59)6. 设计总结 (60)参考文献 (61)附录1 主要设备选择汇总表 (62)成绩评定表 (63)课程设计任务书表二 10KV 用户负荷统计资料序号 用户名称 最大负荷 (kW) cos φ 回路数重要负荷百分数 (％) 1矿机厂 1800 0．95 2 622机械厂 1900 0．95 2 3汽车厂 1700 0．95 2 4电机厂 2000 0．95 2 5炼油厂 2200 0．95 2 6 饲料厂 800 0．95 2 3、待设计变电所与电力系统的连接情况待设计变电所与电力系统的连接情况如图所示。
电气课程设计110kv降压变电所电气部分设计学号：同组人：时间：2011 __大学__学院电光系一、原始资料1.负荷情况本变电所为某城市开发区新建110KV降压变电所，有6回35KV 出线，每回负荷按4200KW考虑，cosφ=0.82, Tmax=4200h，一、二类负荷占50%，每回出线长度为10Km；另外有8回10KV出线，每回负荷2200KW，cosφ=0.82, Tmax=3500h，一、二类负荷占30%，每回出线长度为10km；2.系统情况本变电所由两回110KV电源供电，其中一回来自东南方向30Km处的火力发电厂；另一回来自正南方向40Km处的地区变电所。
本变电所与系统连接情况如图附I—1所示。
图附I—1 系统示意图最大运行方式时，系统1两台发电机和两台变压器均投入运行；最小运行方式时，系统1投入一台发电机和一台变压器运行，系统2可视为无穷大电源系统。
3.自然条件本所所在地的平均海拔1000m，年最高气温40℃,年最低气温-10℃，年平均气温20℃，年最热月平均气温30℃，年雷暴日为30天，土壤性质以砂质粘土为主。
4.设计任务本设计只作电气初步设计，不作施工设计。
设计内容包括：①主变压器选择；②确定电气主接线方案；③短路电流计算；④主要电气设备及导线选择和校验；⑤主变压器及出线继电保护配置与整定计算⑥所用电设计；⑦防雷和接地设计计算。
二、电气部分设计说明书（一）主变压器的选择（组员：丁晨）本变电所有两路电源供电，三个电压等级，且有大量一、二级负荷，所以应装设两台三相三线圈变压器。
35KV侧总负荷P=4.2×6MW=25.2MW，10KV侧总负荷P=2.2×8=17.6MW，因此，总计算负荷S为S=(25.2＋17.6)/0.82MVA=52.50MVA 每台主变压器容量应满足全部负荷70%的需要，并能满足全部一、二类负荷的需要，即S≥0.7 S30=0.7×52.20MVA=36.54MVA 且S≥（25.2×50%＋17.6×30%）/0.82MVA=21.80MVA 故主变压器容量选为40MVA，查附录表Ⅱ-5，选用SFSZ9—__/110型三相三线圈有载调压变压器，其额定电压为110±8×1.25%/38.5±5%/10.5KV。
某机械厂降压变电所电气设计一、设计要求：1.变电所的功率6000KVA，负荷主要为机械厂的设备；2.变电所的主要电气设备包括主变压器、低压开关柜、配电室等；3.变电所应具备稳定可靠的供电能力，满足机械厂的用电需求；4.设计应符合相关电气安全规范和标准。
二、设计方案：1.主变压器：根据题设条件，主变压器的额定功率为6000KVA。
选用三相油浸式变压器，额定电压为10kV/0.4kV。
变压器的绕组应选用C级绝缘材料，以保证变压器的可靠性和耐久性。
变压器还应配备绝缘油温控制装置、油温表、避雷器等保护设备，以确保变压器的安全运行。
2.低压开关柜：低压开关柜是变电所的重要组成部分，主要用于供电和配电控制。
选用三相交流380V低压开关柜，额定电流根据机械厂的负荷需求确定。
低压开关柜的主要配电设备包括断路器、接触器、过载保护器等。
开关柜还应配备漏电保护器、短路保护装置等安全设备，以确保供电过程中的安全性。
3.配电室：配电室是变电所的重要组成部分，主要用于对电力进行配电控制。
配电室的主要设备包括配电柜、电流互感器、电能仪表等。
配电室的电缆布线应合理，防火性能要符合相关标准要求，以确保供电过程中的安全性。
配电室还应配备消防器材，以确保供电过程中的安全性。
4.接地系统：接地系统是变电所电气设计的重要组成部分，用于确保供电过程中的安全性。
设计中应设置地网以确保设备和人员的安全。
地网的设计应根据地质条件和相关规范确定，地网的接地电阻要符合相关标准要求。
地网还应与设备的金属外壳、框架等导电部分连接，以确保设备的安全运行。
5.照明系统：变电所的照明系统是为了提供工作环境的照明，确保工作人员的安全。
设计中应选用高效节能的照明设备，并合理设置灯具位置，保证照明光线的均匀性和良好的照明效果。
照明系统还应具备防爆、防水等安全特性，以确保供电过程中的安全性。
三、安全措施：为确保供电过程中的安全，设计中应采取以下安全措施：1.设备选择应符合相关国家标准和规范；2.电气设备布局合理，各设备之间保持安全距离；3.设备的维护保养应定期进行，确保设备的正常运行；4.设置明显的安全警示标志，提醒人员注意安全；5.加强人员的电气安全培训，提高人员的安全意识。
220kv降压变电所电⽓⼀次部分设计1设计任务及原始资料根据电⼒系统规划需新建⼀座220KV区域变电所。
该所建成后与110KV和220KV电⽹相连，并供给近区⽤户供电。
1. 设计变电所在城市近郊，向开发区的炼钢⼚供电，在变电所附近还有区域负荷。
2. 确定本变电所的电压等级为220/110/10KV，220KV是本变电所的电源电压，110KV和10KV是⼆次电压。
3. 待建变电所的电源，由双回220KV线路送到本变电所；在中压侧110KV母线，送出2回线路；在低压侧10KV母线，送出12回线路；在本所220KV母线有三回输出线路，送向负荷。
该变电所的所址，地势平坦，交通⽅便。
4. 110KV和10KV⽤户负荷统计资料见表1-1和表1-2。
最⼤负荷利⽤⼩时Tmax=5500h，同时率取0.9，线路损耗取5%。
表1-1 110KV⽤户负荷统计资料⽤户名称最⼤负荷（KW）cos回路数重要负荷百分数（%）炼钢⼚42000 0.95 2 65表1-2 10KV ⽤户负荷统计资料⽤户名称最⼤负荷（KW ）cos 回路数重要负荷百分数（%）矿机⼚机械⼚汽车⼚电机⼚炼油⼚饲料⼚1800 900 2100 2400 2000 6000.95 0.95 0.95 0.95 0.95 0.952 2 2 2 2 262 62 62 62 62 625. 待建变电所与电⼒系统的连接情况如图 1-1所⽰。
1.2 变电所的设计内容1. 选择本变电所主变的台数、容量和类型。
2. 设计本变电所的电⽓主接线，选出数个电⽓主接线⽅案进⾏技术经济综合⽐较，确定⼀个较佳⽅案。
3. 进⾏必要的短路电流计算。
4. 选择和校验所需的电⽓设备。
5. 设计和校验母线系统。
1.3 设计成果1. 编制设计说明书。
2. 编制设计计算书。
3. 绘图若⼲张。
（1）绘制变电所电⽓主接线图。
（2）绘制220kV或110kV⾼压配电装置平⾯布置图。
（3）绘制220kV或110kV⾼压配电装置断⾯图（进线或出线）。
任务书一、设计内容要求设计一35KV变电所的电气部分二、原始资料1、某企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。
2、距本变电所7Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1080MVA 。
3、待设计的变电所10KV无电源。
4、本变电所10KV母线到各个车间（共有8个车间）均用电缆供电，其中一车间和二车间为一类负荷，其余为三类负荷，Tmax=400h ，各馈线负荷如表1—1（表1—1）5、所用电的主要负荷见表1—2（表1—2）6、环境条件（1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c ，电缆出线净距100mm。
（2）当地海拔高度507.4m。
雷暴日数36.9日/年：无空气污染，变电所地处在P≤500m·Ω的黄土上。
三、设计任务1 、设计本变电所的主电路，论证设计方案是最佳方案，选择主变压器的容量和台数；2 、设计本变电所的自用电路，选择自用变压器的容量和台数；3 、计算短路电流；4、选择导体及电气设备。
四、设计成果1 、设计说明书和计算书各一份2 、主电路图一份五、主要参考资料1、水利电力部西北电力设计院编。
电力工程电气设计手册（第一册）。
北京：中国水利电力出版社。
1989.122、周问俊主编。
电气设备实用手册。
北京:中国水利水电出版社，19993、陈化钢主编。
企业供配电。
北京：中国水利水电出版社，2003.94、电力专业相关教材和其它相关电气手册和规定1电气主接线设计方案1.1电气主接线概述为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。
把变电站、断路器等按预期生产流程连成的电路，称为电气主接线。
电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

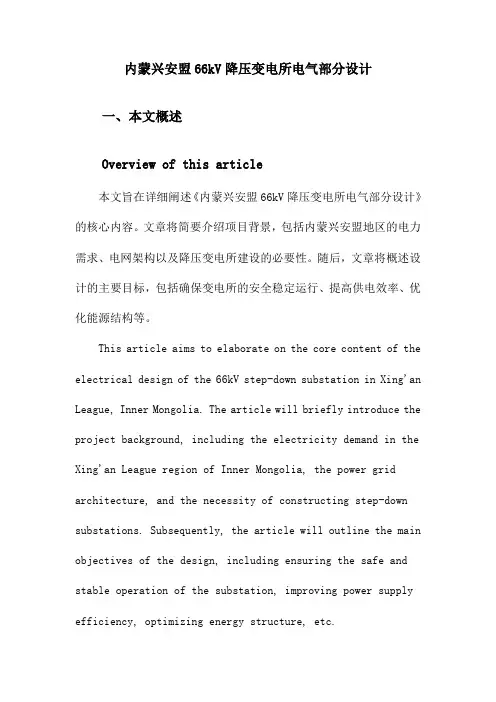

内蒙兴安盟66kV降压变电所电气部分设计一、本文概述Overview of this article本文旨在详细阐述《内蒙兴安盟66kV降压变电所电气部分设计》的核心内容。
文章将简要介绍项目背景，包括内蒙兴安盟地区的电力需求、电网架构以及降压变电所建设的必要性。
随后，文章将概述设计的主要目标，包括确保变电所的安全稳定运行、提高供电效率、优化能源结构等。
This article aims to elaborate on the core content of the electrical design of the 66kV step-down substation in Xing'an League, Inner Mongolia. The article will briefly introduce the project background, including the electricity demand in the Xing'an League region of Inner Mongolia, the power grid architecture, and the necessity of constructing step-down substations. Subsequently, the article will outline the main objectives of the design, including ensuring the safe and stable operation of the substation, improving power supply efficiency, optimizing energy structure, etc.在电气部分设计方面，本文将详细分析变电所的主要电气设备选型、配置及运行方式。
具体包括变压器、断路器、隔离开关、互感器、避雷器等关键设备的选型原则、参数计算及布置方案。
机械厂降压变电所电气设计1. 引言降压变电所作为机械厂的重要电力设施，承担着将高压电能转换为适合机械设备使用的低压电能的任务。
本文旨在介绍机械厂降压变电所的电气设计，包括主要设备、接线方式、保护措施等方面的内容。
2. 设备选择与布置2.1 主变压器主变压器是降压变电所的重要设备，其主要功能是将高压电能转换为低压电能。
在选择主变压器时，需要考虑机械厂负荷的需求和电能质量要求。
通常情况下，主变压器的额定容量应略大于机械厂负荷的峰值，以确保供电的稳定性。
主变压器的布置应考虑安全性和便利性，通常选择在变电所的高压侧与低压侧接线方便的位置进行布置。
2.2 开关设备降压变电所的开关设备主要包括高压侧的断路器和低压侧的隔离开关。
断路器用于在发生故障时切断电路，隔离开关用于将主变压器与低压配电系统隔离。
在选择开关设备时，需要考虑其额定电流和断开能力，以满足机械厂的负荷需求与故障切除能力。
2.3 自动化控制系统降压变电所的自动化控制系统用于监测和控制变电所的运行状态。
主要包括远动控制装置、测量与保护装置等。
远动控制装置能实现对变电所的遥控操作，测量与保护装置能实时监测变电所的电流、电压等参数，并在故障发生时及时切除电路。
3. 接线方式降压变电所的接线方式通常分为两种：非开关接线和开关接线。
3.1 非开关接线非开关接线方式适用于变电所负荷较小且变动性不大的情况。
高压侧通过电路提供给主变压器，主变压器通过低压侧电缆连接到机械厂的低压配电系统。
3.2 开关接线开关接线方式适用于变电所负荷较大且变动性较大的情况。
高压侧通过断路器提供给主变压器，主变压器通过隔离开关与机械厂的低压配电系统相连。
开关接线方式具有较高的灵活性和可靠性，能够满足机械厂负荷的变动和重分布的需求。
4. 保护措施4.1 过流保护降压变电所的过流保护系统能够在发生过载或短路时及时切除电路，以避免设备损坏和事故发生。
过流保护系统一般由电流互感器、保护继电器和断路器组成。
某机械厂降压变电所电气设计1. 引言本文档是关于某机械厂降压变电所电气设计的详细说明。
降压变电所是机械厂电力系统的重要组成部分，负责将高压电流转换为适用于机械设备使用的低压电流。
本文档将介绍降压变电所的电气设计要求、设计流程、主要设备及其选型等内容。
2. 设计要求2.1 电源接入方式降压变电所的电源接入方式一般分为两种：直接接入变电站和通过配电变压器接入变电站。
根据某机械厂的实际情况，选择适合的电源接入方式，确保供电的可靠性和稳定性。
2.2 降压变电设备容量根据某机械厂的用电负荷需求，确定降压变电所的设备容量。
考虑到未来的扩展需求，建议留有一定的余量，以便后续增加负荷时不需更换或增加设备。
2.3 电气设备安装布局根据厂区的实际布局和安全要求，确定降压变电所的电气设备的安装布局。
保证设备之间的合理距离，便于运行和维护。
3. 设计流程3.1 方案设计根据电源接入方式和设备容量要求，设计降压变电所的初步方案。
考虑到降压变电所的安全性和可靠性，建议采用双路供电方案，以确保在一路电源故障时仍能正常供电。
3.2 设备选型根据初步方案确定的设备容量，选择合适的降压变电设备。
要考虑设备的质量和性能，确保其稳定运行和长寿命。
3.3 系统设计根据设备选型结果，进行降压变电所的系统设计。
设计系统的电缆和配电线路，确保其满足负荷需求，并且具备合适的安全保护机制。
3.4 施工图纸根据系统设计结果，绘制降压变电所的施工图纸。
图纸应包括设备布局、电缆线路、接地系统等详细信息，以便施工人员进行准确的安装和调试。
4. 主要设备及其选型4.1 变压器降压变电所的核心设备为变压器，用于将高压电流降压为适用于机械设备使用的低压电流。
变压器的选型应考虑负载容量、绝缘等级、效率等因素。
4.2 开关柜开关柜用于控制和保护降压变电所的电路。
根据需求选择合适的开关柜，应考虑其负载容量、保护功能、操作方式等因素。
4.3 电缆和配电线路电缆和配电线路是降压变电所的输电通道，负责将电能传输到各个用电设备。
厂用降压变电所电气部分设计首先，需要根据工厂的电力需求和供电条件选择合适的降压变电所主设备。
主要设备包括高压开关柜、断路器和变压器等。
高压开关柜是保护和控制系统的核心，断路器用于开断和闭合高压电路，变压器用于将高压电能转换为低压电能。
在选择主设备时，需要考虑工厂的负荷情况、电能消耗量、供电可靠性等因素。
其次，电气线缆的布置和接线也是设计中的重要一环。
电气线缆的布置需要考虑各个设备之间的距离、线缆通道的规划、线缆的敷设方式等。
接线方面，需要根据设备的电气连接图进行正确的接线，确保电能的传输正常。
另外，保护和控制系统的设计也是不可忽视的部分。
保护系统主要用于监测和保护变压器和相关设备，包括过电流保护、过载保护、短路保护等。
控制系统用于对变压器和相关设备进行远程控制和监控，包括参数设置、状态显示、操作控制等。
保护和控制系统的设计需要根据工厂的具体情况进行配置，确保设备的安全运行。
最后，还需要考虑变电所的综合设计。
包括变电所的布置和结构设计、接地系统的设计、消防安全的设计等。
变电所的布置需要考虑到设备的相对位置，以便运维和维护。
接地系统的设计需要根据工厂的地质条件和电气设备的电气特性进行合理的设计，确保系统的地电阻满足要求。
消防安全的设计需要考虑到变电所的防火隔离、消防器材的配置和排水系统的设计等，以提供必要的安全措施。
总之，厂用降压变电所电气部分设计需要全面考虑工厂的电力需求和供电条件，选择合适的设备和线缆，并设计合理的保护和控制系统，同时综合考虑变电所的布局和安全设计。
只有通过全面的设计和合理的配置，才能确保变电所的电气部分正常运行、安全可靠。
某厂降压变电所电气部分设计电气部分设计是降压变电所的重要组成部分，主要负责变电所内电力系统的安全、可靠运行。
下面是厂降压变电所电气部分设计的1200字以上的相关信息。
1.项目背景厂降压变电所是为了满足厂区用电需求而建设的，主要包括降压变电设备、开关设备、保护设备等。
通过合理的电气部分设计，可实现稳定供电、安全运行。
2.设计原则在电气部分设计中，首先要遵循以下原则：（1）符合国家电气设计规范和标准，保证安全可靠；（2）合理配置设备容量，满足厂区用电需求；（3）考虑未来扩容和升级的需求；（4）充分考虑节能和环保要求。
3.设计内容（1）变电所布置设计：根据厂区的地形、用电负荷分布等情况，确定变电所的布置位置和朝向；（2）供电方案设计：确定供电方式和供电站点，设计供电线路和接地装置；（3）变压器选择和配置：根据用电负荷需求，选择合适的变压器，并设计变压器的容量、绝缘等级等参数；（4）开关设备设计：根据供电方案，设计开关设备的类型、数量和分布，确保供电系统的可靠性和灵活性；（5）保护设备设计：根据供电设备和负荷特性，设计保护装置的类型、参数和配置；（6）配电系统设计：设计配电系统的布置、线路、电缆等，确保供电可靠性和安全性；（7）接地设计：设计接地系统的类型和参数，确保电气设备和人员的安全；（8）照明设计：根据厂区的照明需求，设计照明系统的类型、布局和控制方式；（9）监控与报警设计：设计监控系统和报警系统，实时监测电气设备状态，及时发现和处理故障。
4.设计要求（1）供电系统要能满足厂区的用电需求，保证电力供应的可靠性和稳定性；（2）各种设备和线路要符合国家标准和规范，相关设备和材料要具备合格证明；（3）设备和线路要具备良好的绝缘性能和耐久性能，确保长期安全运行；（4）供电系统要具备远程监控和自动化控制能力，减少人为操作的风险；（5）设计要考虑设备运行的灵活性和扩容的可能性，为未来的发展和升级留下余地。
以上是厂降压变电所电气部分设计的相关信息，通过合理的设计和配置，可使变电所的电气设备安全可靠运行，并满足厂区的用电需求。
降压变电所电气部分设计毕业设计论文说明书题目：110KV降压变电所电气部分专业：班级：姓名：指导教师：Main Meaning Of Graduation DesignThere are two rates of voltage in the designing power station, 110KV and 10KV. The load of the10KV is the best important ,so it is necessary to use the twinchannel feed lines. These reasons affect on the arrangement of the busbar or on busbar . Such as the number of load factor and the floor area of the power station .We have to calculate the earthing current, in order to select the circuit-breakers, current-limiting-reactors and switches or isolatory after selecting the main transformers .And the layout of the power station must be connected with the electrical equiments ,all the layout of the electrical must be safer ,more scientifcc ,cheaper and higher reliability.前言1.毕业设计是教学任务的最后一个环节，它是在学习完所有专业课程对学生所学知识的一个综合考察。
它要求学生把所学知识融会贯通起来，达到综合应用的目的。
它也锻炼学生的独立思考能力和理论知识的综合应用能力。
2.毕业设计要求学生独立查阅资料，力求作到读有所依，情有所据。
本次我设计的题目为110KV降压变电所的设计，对变电所的规划设计、各种设备、主接线方式及其优缺点有具体的了解。
如10KV电气设备的选择：首先应查10KV配电规程，然后根据工作电流、短路电流选择电气设备，并说明舍不选别的种类、原因、优缺点。
选好后应该各方面按规程重新校验设备是否满足要求。
3.由于专业知识有限，本人也是在电场从事运行专业。
对变电所了解不够，经验不足，毕业设计中难免有疏漏和错误之处，请指导老师批评指正。
原始资料1.由于某城生产发展及电力发展需要，在该城市郊区建一座110KV区域变电站。
2.本站有两个电压等级，110KV4回，（有两个备用间隔），两回线路与电厂相连两回出线，最大负荷为30MVA，10KV出线15回（有两个备用间隔）。
10KV综合负荷为46MVA，一、二、三类负荷都有，最大一回出线负荷为6000KVA，供电对象为：铝厂、钢厂化工厂、煤矿、水泥厂、城市配电线路农业、照明等。
3.该地区年平均气温190C，绝对最高气温380C，最热月平均气温为340C，最热月土壤温度为170C。
4.该变电站位于城郊小丘陵地区，交通尚方便，环境无污染，海拔高度为150米。
5.设计系统如下图：新建变第一篇设计说明书第一部分负荷分析及主变的选择一、负荷分析：负荷分析是变电所和电力系统设计的重要依据，它主要是关系到变电站主要设备选择的问题。
负荷分析的好坏对设计的经济性与合理性有着重要的意义。
根据设计任务书中给定的各级电压进出线回路数，负荷性质、大小等进行综合分析如下：Ⅰ类负荷：短时停电会造成重大设备损坏，危及人身安全。
生产停顿，人民生活混乱，生产秩序长期不能恢复的。
例如：钢厂、铝厂、化工厂、煤矿、医院、城市、交通枢纽等。
Ⅱ类负荷：停电会造成一定的经济损失，但短时停电不会造成设备损坏，不会危及人身安全的。
例如：机械厂、电器厂、棉纺厂、水泥厂等。
Ⅲ类负荷：停电不会造成损失，仅造成生活、生产的不便。
例如：面粉厂、普通照明等。
<一> 110KV侧只有穿越功率故不需负荷分析。
<二> 10KV电压等级：1、线路1、2：棉纺厂是生产棉纺织品和棉线工厂，生产流水线作业，是连续生产单位。
三班倒换制不能停电，要求可靠性高。
采用双回线路，故为I类负荷。
2、线路3、4、5：为市区三条回路，每条所带负荷几乎相同。
市区有国有集体企业如机械厂、电器厂、农药厂，市区人民医院，政府机构城市人民生活用电等，定为II类负荷。
3、线路6、7、8、9：是铝厂专用线路，主要带有电解槽、回转炉、煤汽站、硫酸车间，辅助机械维修等。
其中两路电解，两路动力。
均属连续生产单位，车间工人三班倒，如果电解停电会造成电解槽凝固损坏设备，动力停电也会造成回转炉的直接损坏，同时由于辅助机械的停止，危及电解安全使之被迫停止。
因此属于I类负荷。
4、线路10：是电器设备的生产单位，生产电器，仪表等常用电器设备的工厂，若事先通知仍可短时停电为二类负荷。
5、线路11：是重要的机械生产基地。
停电虽然不会造成设备损坏，但可能会使成品报废，造成一定的经济损失，定为二类负荷。
6、线路12、13：农业用电，农田灌溉，小加工企业，郊区居民用电。
定为三类负荷。
（三）同时率的确定：同时率的大小与电力用户的多少，各用户的负荷性质和特点有关。
10KV侧负荷I、II、III类均有，但I、II类负荷较多，可靠性要求高。
所以同时率取0.85。
二、主变的选择：变电站最大综合负荷（10KV各分路负荷总和与同时率的积）为46（MVA）因此，选择主变有两种可能：（1）、选两台主变容量为31.5 MVA 。
（2）、选三台主变容量为20MVA 。
（一）根据〈〈电力工程设计手册〉〉中：“当不受运输条件限制时，在330KV及以下的变电所中，均应采用三相变压器”。
由于设计变电所交通便利，故采用三相变，不用单相变。
（二）根据《电力工程设计手册》：“我国110KV及以上变压器绕组采用Y0 连接，10KV侧采用三角形连接。
”由上可知：三绕组变压器应采用Y0/ △连接方式。
（3）根据《电力工程设计手册》：大容量变压器一般采用强迫油循环风冷，中容量变压器一般采用自然风冷。
（4）根据《电力工程设计手册》设计要求，有下列二种情况：㈠2台31500KVA根据设计要求：“根据变电所所带负荷的性质和电网结构来确定主变容量，对于有重要负荷的变电所，应考虑当一台变停运时，其余变压器在计及过负荷能力后的时间内应保证一、二级用户的需要，对于一般性变电所，当一台主变停运时，其余容量应保证全部负荷的70%--80%。
”由于所设计的变电站为一般变，Ⅰ、II类用户低于全部负荷的70%。
一台检修，过负荷系数K=1.3，则：31500×1.3=40950（KVA）46×70%=32.2<40.95（MVA）所以满足要求.㈡选三台20000KVA，K=1.3 ，则：32.20<20000×1.3×2=52000（KVA）所以能满足要求。
但从经济方面考虑，经比较，宜采用（一）再则使用3台20000KVA 变压器接线比较麻烦，投入保护增加，故不采用（二）根据《电力工程设计手册》对110KV及以下变压器，宜考虑至少一级电压的变压器绕组采用有载调压。
由于10KV侧负荷重，受季节影响大，因此需要调压故用有载调压。
由上综合比较知；选SFZL1--31500/110其技术参数如下：高压 -2+5空载损耗（KW） 31.05 短路损耗（KW）190短路电压10.5（%）空载电流(0.7%)接线方式 YN，d11 总重 55.04吨价格 27.1万元引自《水利能源电气设备参考》第二部分电气主接线选择电气主接线是发电厂、变电所电气设备的首要部分,也是构成电力系统的重要环节。
主接线的确定与变电所本身的可靠性、灵活性、经济性密切相关。
并且对电气设备的选择，配电装置的布置。
继电保护和控制方式拟订有较大影响，因此必须全面分析有关影响因素，通过经济技术比较，合理确定电气主接线方案。
据《发电厂电气设备设计参考资料》：“变电所的主接线应根据其对用户的供电方式以及与系统的连接方式来确定。
新建变电所的供电电压应根据地区网络的全面规划技术经济比较结果来确定。
”一、电气主接线形式的特点1、单母线接线。
优点：接线简单、设备少、投资少、操作方便。
便于扩建和采用成套装置。
缺点：供电可靠性低，任一元件故障或检修，均需停电。
2、单母分段：优点：较单母线接线供电可靠性灵活性有较大提高.缺点：检修任一电源或线路断路器时，连接在该段母线上的所有设备均需停电，任意一分段母线或母线刀闸检修或故障时，连接在该段母线上的所有回路均需停电。
3、单母分段带旁母：当出线回路较多时，供电容量较大时可在单母线或单母线分段的基础上增设旁母，可以避免在回路断路器检修时对线路停电。
4、双母线接线：供电可靠，调度灵活。
通过两组母线上刀闸的倒换操作，可轮流检修一组母线而不致使供电中断。
通过倒闸操作可以组成各种运行方式，如母联断路器闭合，进出线分别接在两条母线上即相当于单母分段运行，当母联断开，一条运行，一条备用，即相当于单母线运行，两组母线同时运行，通过母联开关并联运行。
加装旁母可以避免检修出线断路器时对该条出线停电5 、双母线分段,双母线分段带旁母适用于出线回路较多,运行方式更灵活.由于110侧存在穿越功率，因此实际进线至少为四条，故不能采用桥形接线。
二、110KV侧电气主接线的选择由于本县1#2#火电厂将在此处与系统并网，为本县的电网完善起到重要作用。
对该站的供电可靠性要求很高，应采用双母线带旁的接线方式，由于110KV系统仅4条回路，检修任务少，采用专用旁母线和开关会比较浪费，所以让其中一条母线兼旁线，并使母联兼旁路开关。
这样仅增加4组刀闸即可实现对所有出线断路器检修时线路不停电的目的.三、10KV侧电气主接线的选择《规程》3.2.5条当变电所有两台主变时，6-10KV侧宜采用单母分段接线。
当不允许停电检修DL时，可装旁路设施。
由于本站出线较多，且I、II类负荷较多故采用单母分段方式。
由待设计变电所负荷情况可知：10KV侧出线15条，本所为终端变电站，多系向用户直接供电，如：钢厂、铝厂、纺织厂、机械厂、电器厂、农药厂、面粉厂，增设旁母，并将旁母分段，为更好地保证其可靠性。
由上分析知：10KV侧电气主接线宜采用单母分段带旁母分段。
该接线方式的优点：1、旁母分段极大地增加其供电可靠性。
2 、单母分段接线简单灵活，易做成可靠的闭锁，误操作可能性小。
第三部分短路电流的计算一、短路电流计算的目的：在发电厂和变电所的电气设计中，短路电流计算是其中的一个重要环节，其目的主要有以下几个方面：1、在选择电气主接线时，为比较各种接线方案，或确定某一接线是否需要采取限制短路电流的措施等，均需进行必要的短路电流计算。
